YAMAHA XT1200Z 2019 Betriebsanleitungen (in German)

Sicherheitsinformationen
1-5
1
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 6-21.
Transport des Motorrad s
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen.
 Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
 Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung). 
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UBP8G1G0.book Page 5 Wednesday, September 5, 2018 11:19 AM

Beschreibung
2-1
2
GAU63371
Linke Seitenansicht
35
6
7891011
41,2
1213
1. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-35)
2. Federvorspannungs-Einstellvorrichtung (Seite 3-35)
3. Tankverschluss (Seite 3-29)
4. Sitzbankschloss (Seite 3-32)
5. Gepäckträger (Seite 3-39)
6. Achsantriebsöl-Einfüllschraubverschluss (Seite 6-15)
7. Achsantriebsöl-Ablassschraube (Seite 6-15)
8. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-17)
9. Fußschalthebel (Seite 3-23)
10.Motoröl-Ablassschraube (Öltank) (Seite 6-12)
11.Motoröl-Ablassschraube (Kurbelgehäuse) (Seite 6-12)
12.Ölfilterpatrone (Seite 6-12)
13.Druckstufendämpfungs-Einstellvorrichtung (Seite 3-35)
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Beschreibun g
2-2
2
GAU63391

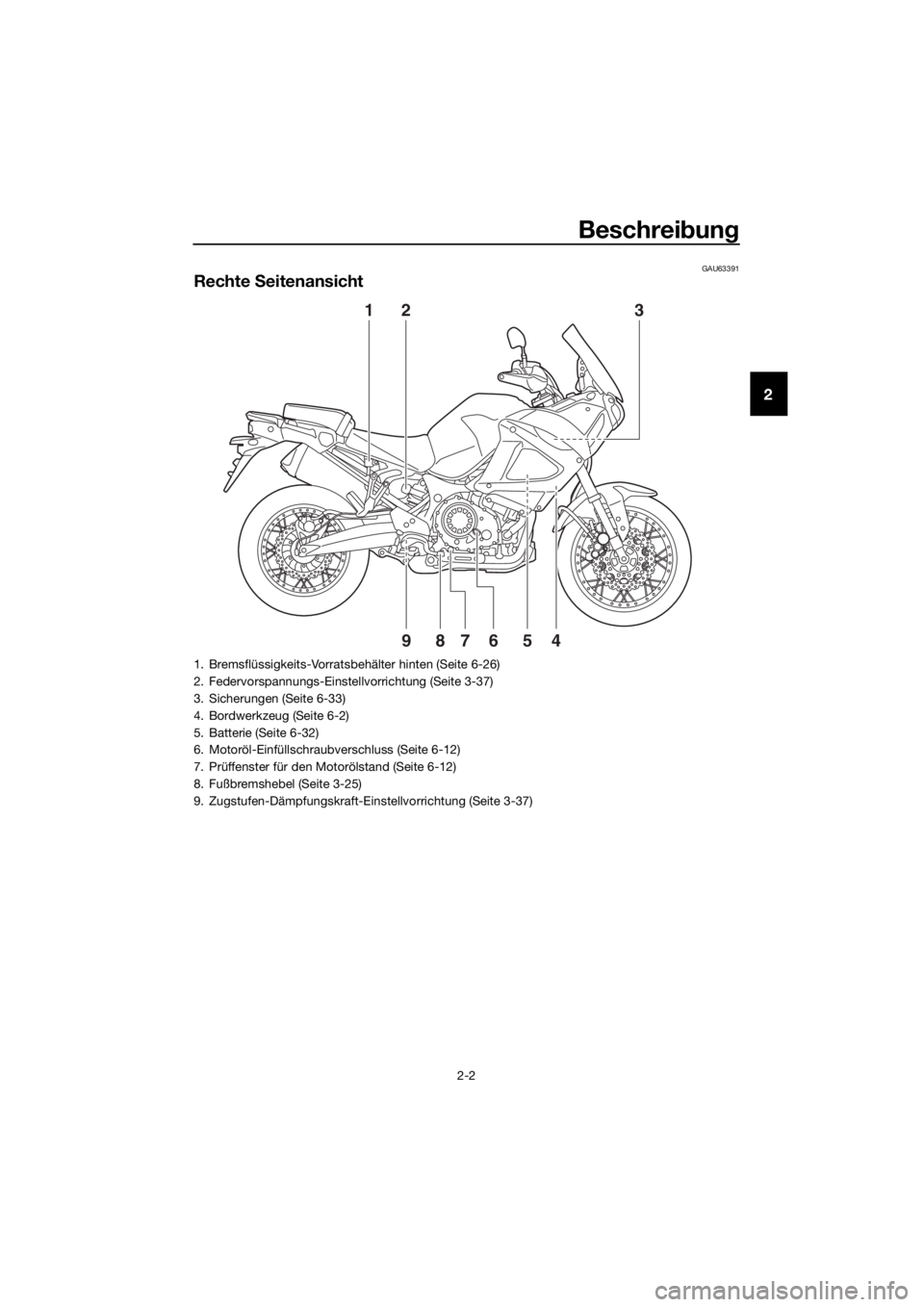

Rechte Seitenansicht
1
4
58967
23
1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-26)
2. Federvorspannungs-Einstellvorrichtung (Seite 3-37)
3. Sicherungen (Seite 6-33)
4. Bordwerkzeug (Seite 6-2)
5. Batterie (Seite 6-32)
6. Motoröl-Einfüllschraubverschluss (Seite 6-12)
7. Prüffenster für den Motorölstand (Seite 6-12)
8. Fußbremshebel (Seite 3-25)
9. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-37)
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

Beschreibung
2-3
2
GAU63401
Be dienun gselemente un d Instrumente
1
9
10
2345678
1. Kupplungshebel (Seite 3-22)
2. Lenkerarmaturen links (Seite 3-20)
3. Kupplungsflüssigkeits-Vorratsbehälter (Seite 6-26)
4. Multifunktionsmesser-Einheit (Seite 3-9)
5. Nebenverbraucheranschluss (Seite 3-40)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-26)
7. Lenkerarmaturen rechts (Seite 3-20)
8. Handbremshebel (Seite 3-24)
9. Gasdrehgriff (Seite 6-20)
10.Zündschloss/Lenkschloss (Seite 3-2)
UBP8G1G0.book Page 3 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienun gselemente
3-1
3
GAU10979
We gfahrsperrensystem
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 3-5)
Ü ber die Schlüssel
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Den Haupt-
schlüssel zur Neuprogrammierung an
einem sicheren Ort aufbewahren. Erforder-
lichenfalls das Fahrzeug mit allen drei
Schlüsseln zu einem Yamaha-Händler brin-
gen, um sie neu programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden.
Zum Fahren immer einen Standardschlüs-
sel benutzen.
HINWEIS
 Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.
ACHTUNG
GCA11823
DEN HAUPT SCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
S IE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs-
sels zur Neupro grammierun g können
d ie vorhan denen Stan dar dschlüssel
weiterhin zum S tarten des Fahrzeu gs
verwen det wer den. Aller din gs ist d as
Pro grammieren eines neuen Stan dar d-
schlüssels unmö glich. Falls alle S chlüs-
sel verloren o der beschäd ig t wur den,
muss das gesamte We gfahrsperrensys-
tem ersetzt wer den. Es wir d d aher zum
sor gsamen Um gan g mit d en Schlüsseln
g eraten.
 Nicht in Wasser tauchen.
 Keinen hohen Temperaturen aus-
se

tzen.
 Nicht in d er Nähe von Ma gneten
platzieren.
 Nicht in d er Nähe von Ge genstän-
d en platzieren, die elektrische Sig -
nale ü bertra gen.
 Nicht gro b han dha ben.
 Nicht schleifen o der verän dern.
 Nicht zerle gen.
 Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienung selemente
3-2
3
GAU10474
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU85040ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.
HINWEIS
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
 Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” d rehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU10696LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links oder nach rechts drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts oder links zu drehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.
12
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienun gselemente
3-3
3
Lenker entriegeln
Aus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwen dung d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.
GAU4939G
Kontrollleuchten un d Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Drücken.
2. Abbiegen.
12
1. Linke Blinker-Kontrollleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Ölstand-Warnleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
5. Antiblockiersystem (ABS)-Warnleuchte “”
6. Kontrollleuchte für das Traktionskontrollsystem “ ”
7. Tempomat-Kontrollleuchten “ ” “SET”
8. Fernlicht-Kontrollleuchte “ ”
9. Leerlauf-Kontrollleuchte “ ”
10.Anzeigeleuchte des Wegfahrsperren- Systems “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
345687910
12
ABS
UBP8G1G0.book Page 3 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienung selemente
3-4
3
GAU11259Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
Falls im Ölstand-Prüfstromkreis ein Prob-
lem erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie
eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-12), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU58402Tempomat-Kontrollleuchten “ ” un d
“ S ET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-6.)
HINWEIS
Beim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Falls sich die Leuch-
ten nicht einschalten, das Fahrzeug von ei-
nem Yamaha-Händler überprüfen lassen.
GAU73172Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las- sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU69892AB S-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt. (Siehe Seite 3-25.)
HINWEIS
Falls die Leuchte überhaupt nicht aufleuch-
tet, oder wenn die Leuchte nach Erreichen
einer Geschwindigkeit von 10 km/h (6 mi/h)
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte während d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
ABS
UBP8G1G0.book Page 4 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienun gselemente
3-5
3
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
GAU74082Kontrollleuchte für d as
Traktionskontrollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU73120Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
HINWEIS
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen Sie die Standardschlüssel re-registrie-
ren.
UBP8G1G0.book Page 5 Wednesday, September 5, 2018 11:19 AM

Funktionen der Instrumente un d Be dienung selemente
3-6
3
GAU59132
Tempomat
Dieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur, wenn im 3.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 100 km/h
(62 mi/h), im 4. Gang mit einer Geschwin-
digkeit zwischen etwa 50 km/h (31 mi/h)
und 150 km/h (93 mi/h) oder im 5. oder 6.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 180 km/h
(112 mi/h) gefahren wird.
WARNUNG
GWA16341
Unsach gemäße Verwen dun g d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter o der
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
 Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
 Um eine un bea bsichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten Sie ihn aus, wenn er
nicht verwen det
wir d. Ver gewissern
S ie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
Aktivieren un d einstellen d es Tempoma-
ten
1. Den auf der linken Seite des Lenkers befindlichen Tempomat-
Hauptschalter “ ” drücken. Die
Tempomat-Kontrollleuchte “ ”
leuchtet auf.
1. Tempomat-Kontrollleuchte “ ”
2. Tempomat-Einstellungsleuchte “SET”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
1. Tempomat-Hauptschalter “ ”
2. Tempomat-Kontrollleuchte “ ”
12
RES
SETPA S S
2
1
RES
SETPA S S
21
UBP8G1G0.book Page 6 Wednesday, September 5, 2018 11:19 AM
