YAMAHA XT1200Z 2019 Bruksanvisningar (in Swedish)

Periodiskt un derhåll och justerin g
6-31
6
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkrin g
me d hö gre amperetal än det som
rekommen deras för att un dvika att
elsystemet tar skad a eller att bran d
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring för strålkastare
2. ABS-solenoidsäkring
3. Säkring för ETV (elektriskt gasspjäll)
4. Säkring för bränsleinsprutningssystemet
5. Backupsäkring (säkring för klocka och start-spärrsystem)
6. Motorsäkring för kylfläkt
7. Säkring för tändning
8. Säkring för signalsystem
9. Säkring för ABS styrenhet
10.Säkring för uttag 1 (för likströmsuttag)
11.Säkring för parkeringsljus
12.Motorskyddsbrytare (finns som tillval)
13.Reservsäkring
1
3
4
5
6
2789
10
1311
1213
Säkrin gar:
Huvudsäkring:
50.0 A
Säkring för uttag 1: 3.0 A
Säkring för strålkastare: 20.0 A
Säkring för bromsljus:
1.0 A
Säkring för parkeringsljus: 7.5 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
20.0 A
Motorsäkring för kylfläkt: 20.0 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
Säkring för bränsleinsprutningssys-
temet: 20.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
Säkring för farthållare:
1.0 A
Motorskyddsbrytare (finns som till-
val):
20.0 A
UBP8M1M0.book Page 31 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-32
6
MAU39014
Byte av strålkastarlampa
Denna modell är utrustad med strålkastare
med halogenlampa. Om en strålkastarlam-
pa går sönder, byt ut den enligt följande.
VIKTIGT
MCA10651
Var försiktig så att d u inte ska dar följan-
d e delar:
 Strålkastarlampa
Ta inte på glaset me d fin grarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslän gd
re duceras avsevärt. Torka av glaset
på glö dlampan mycket no ga me d
en trasa fukta d i alkohol eller thin-
ner.
 Strålkastar glas
Sätt inte på nå gon form av självhäf-
tan de film eller klisterlapp på strål-
kastar glaset.
Sätt inte i nå gon glö dlampa me d
hö gre effekt än d en som rekom-
men deras.
1. Ta bort skyddet över strålkastarlam-
pan genom att vrida det moturs. 2. Koppla loss strålkastarkontakten.
3. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med lamphållaren.
5. Koppla in strålkastarkontakten.
6. Sätt fast skyddet över strålkastarlam- pan genom att vrida det medurs.
7. Låt en Yamaha-återförsäljare ställa in ljuset vid behov.
1. Ta inte på glödlampsglaset med fingrarna.
1. Skydd över strålkastarlampa
1. Strålkastarkontakt
1. Strålkastarlampa
2. Strålkastarlampans hållare
1
1
1
2
UBP8M1M0.book Page 32 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-33
6
MAU58971
Byte av parkeringsljuslampa
Denna modell är utrustad med två parke-
ringsljus. Om en parkeringsljuslampa går
sönder, byt ut den enligt följande.
1. Ta bort vindrutan genom att skruva loss skruvarna.
2. Ta bort kåpan genom att dra den utåt.
3. Ta bort panelen genom att lossa skru- varna och snabbfästesskruven. 4. Ta bort skyddet över strålkastaren ge-
nom att lossa bultarna.
5. Ta bort strålkastaren genom att lossa på bultarna och sedan dra ut den en li-
ten bit medan du ser till att den fortfa-
rande stöttas. VIKTIGT: Var försikti g
så att d u inte drar i strålkastarle d-
nin garna.
[MCA16811]
1. Vindruta
2. Skruv
1. Kåpa
1
22
1
1. Panel
2. Skruv
3. Snabbfästesskruv
1. Skydd för strålkastare
2. Bult
3
22
1
1
22
UBP8M1M0.book Page 33 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-34
6

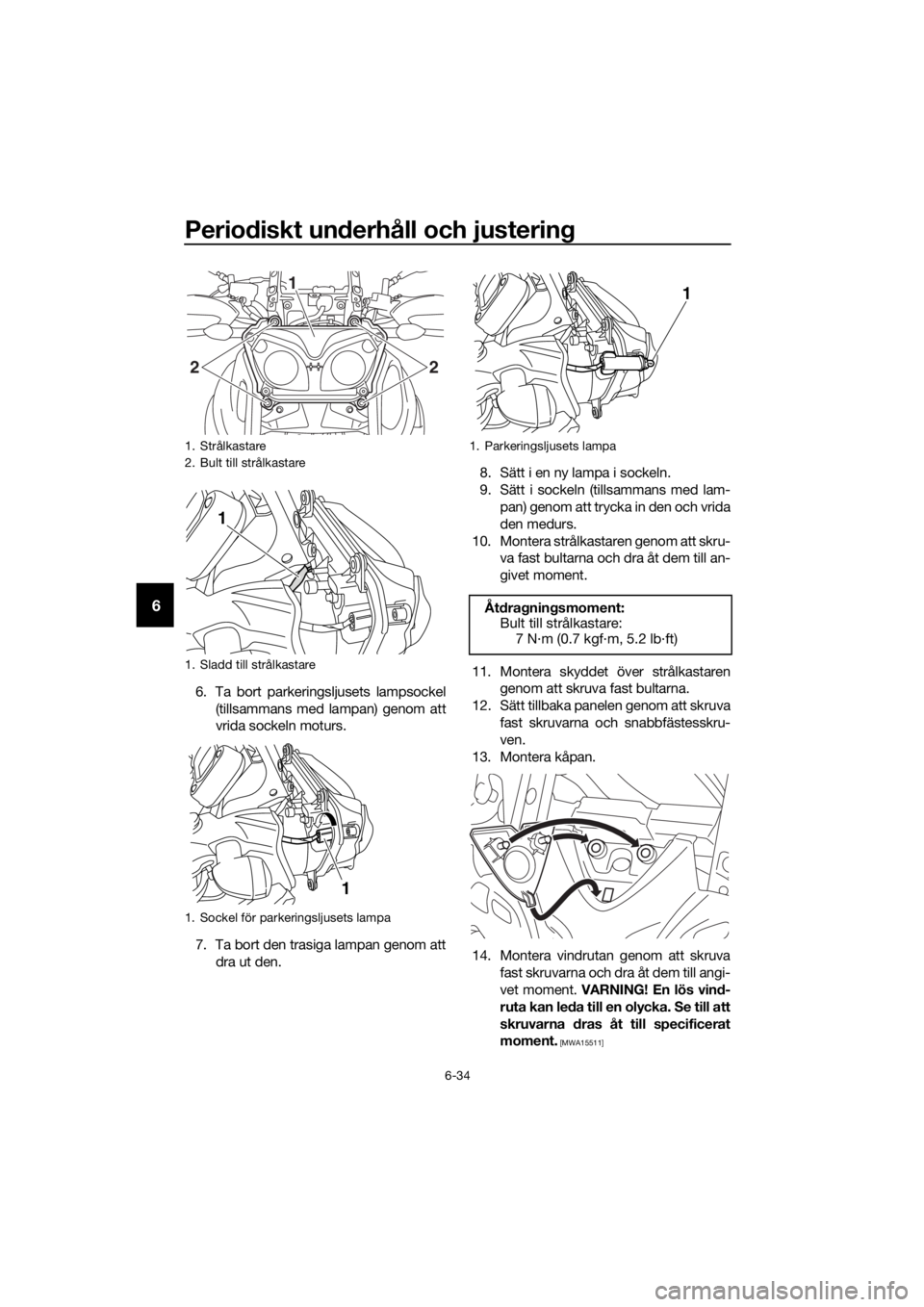

6. Ta bort parkeringsljusets lampsockel
(tillsammans med lampan) genom att
vrida sockeln moturs.
7. Ta bort den trasiga lampan genom att dra ut den. 8. Sätt i en ny lampa i sockeln.
9. Sätt i sockeln (tillsammans med lam-
pan) genom att trycka in den och vrida
den medurs.
10. Montera strålkastaren genom att skru- va fast bultarna och dra åt dem till an-
givet moment.
11. Montera skyddet över strålkastaren genom att skruva fast bultarna.
12. Sätt tillbaka panelen genom att skruva fast skruvarna och snabbfästesskru-
ven.
13. Montera kåpan.
14. Montera vindrutan genom att skruva fast skruvarna och dra åt dem till angi-
vet moment. VARNING! En lös vin d-
ruta kan led a till en olycka. Se till att
skruvarna dras åt till specificerat
moment.
[MWA15511]
1. Strålkastare
2. Bult till strålkastare
1. Sladd till strålkastare
1. Sockel för parkeringsljusets lampa
1
2
2
1
1
1. Parkeringsljusets lampa
Åtdra gning smoment:
Bult till strålkastare:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
UBP8M1M0.book Page 34 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-35
6
MAU70570
Blinkersljus och bromsljus-/ bak-
ljus
Denna modell är utrustad med blinkersljus
och bromsljus-/bakljus av LED-typ.
Om en blinkers eller ett bromsljus-/bakljus
inte fungerar, låt en Yamaha-återförsäljare
kontrollera det.
Åt
dra gnin gsmoment:
Skruv för vindruta:
0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP8M1M0.book Page 35 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-36
6
MAU49722

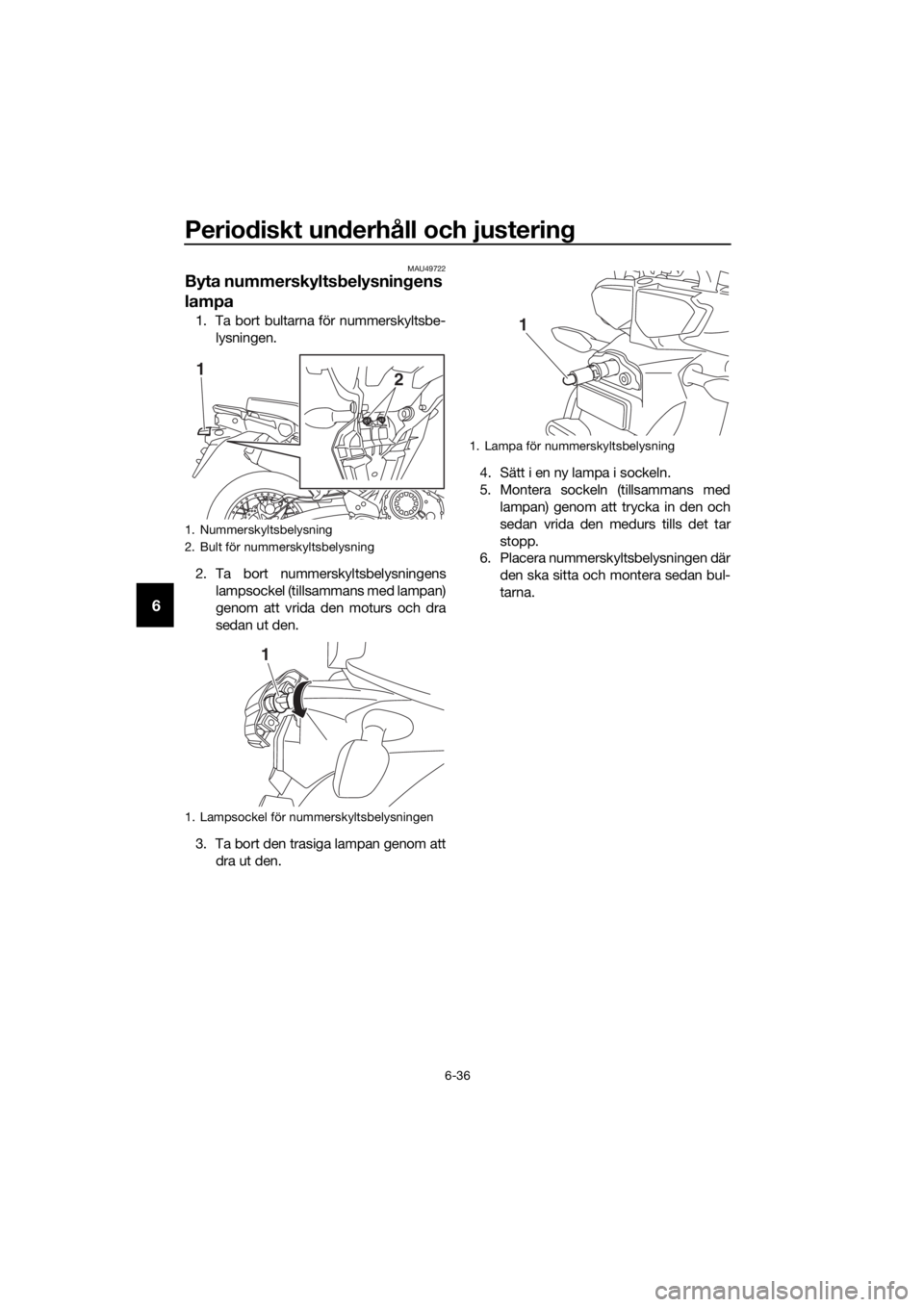

Byta nummerskylts belysnin gens
lampa
1. Ta bort bultarna för nummerskyltsbe-
lysningen.
2. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att vrida den moturs och dra
sedan ut den.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Montera sockeln (tillsammans med
lampan) genom att trycka in den och
sedan vrida den medurs tills det tar
stopp.
6. Placera nummerskyltsbelysningen där
den ska sitta och montera sedan bul-
tarna.
1. Nummerskyltsbelysning
2. Bult för nummerskyltsbelysning
1. Lampsockel för nummerskyltsbelysningen
2
1
1
1. Lampa för nummerskyltsbelysning
1
UBP8M1M0.book Page 36 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-37
6
MAU24351
Ställa motorcykeln
Eftersom denna modell inte har något mitt-
stöd bör du göra enligt följande när du tar
bort ett framhjul eller ett bakhjul eller behö-
ver göra något annat arbete på motorcy-
keln som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
En stabil trälåda kan placeras under motorn
så att motorcykeln står stadigare.
För att arb eta med framhjulet
1. Stabilisera bakhjulet med hjälp av ett motorcykelställ. Om du inte har till-
gång till ett sådant kan du placera en
pallbock under ramen framför bakhju-
let.
2. Lyft upp framhjulet så att det hänger fritt med hjälp av ett motorcykelställ.
För att arb eta med b akhjulet
Höj upp bakhjulet med hjälp av ett motor-
cykelställ. Om du inte har tillgång till ett så-
dant kan du placera en pallbock antingen
under varje sida på ramen framför bakhjulet
eller under varje sida på svingarmen.
MAU25872
Felsöknin g
Trots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lå gor eller gnistor, inklusive styr-
lå gor på t.ex. vattenvärmare eller u gnar,
i närheten när d u kontrollerar bränsle-
systemet. Bensin och bensinån gor kan
antän das eller explo dera vilket kan orsa-
ka allvarli ga person- eller eg endoms-
ska dor.
UBP8M1M0.book Page 37 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-38
6
MAU63470
Felsökningsschema
Startpro blem eller d ålig motorprestan da
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går r unt
snabb t.
Motorn går r unt
långsamt.
Motorn startar inte.
Kontrollera
batteriet.
Torka a v med en torr
trasa och ställ in
elektroda vståndet,
eller b yt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återf örsäljare
ladda batteriet vid
beho v.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningV åtK ör startmotorn.
To r r
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återf örsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
A vlägsna tändstiften
och kontrollera
elektroderna.
K ör startmotorn.
Kör startmotorn.
Kontrollera
bränsleniv ån i
bränsletanken.
4. Kompression
UBP8M1M0.book Page 38 Wednesday, September 12, 2018 9:25 AM

Periodiskt un derhåll och justerin g
6-39
6

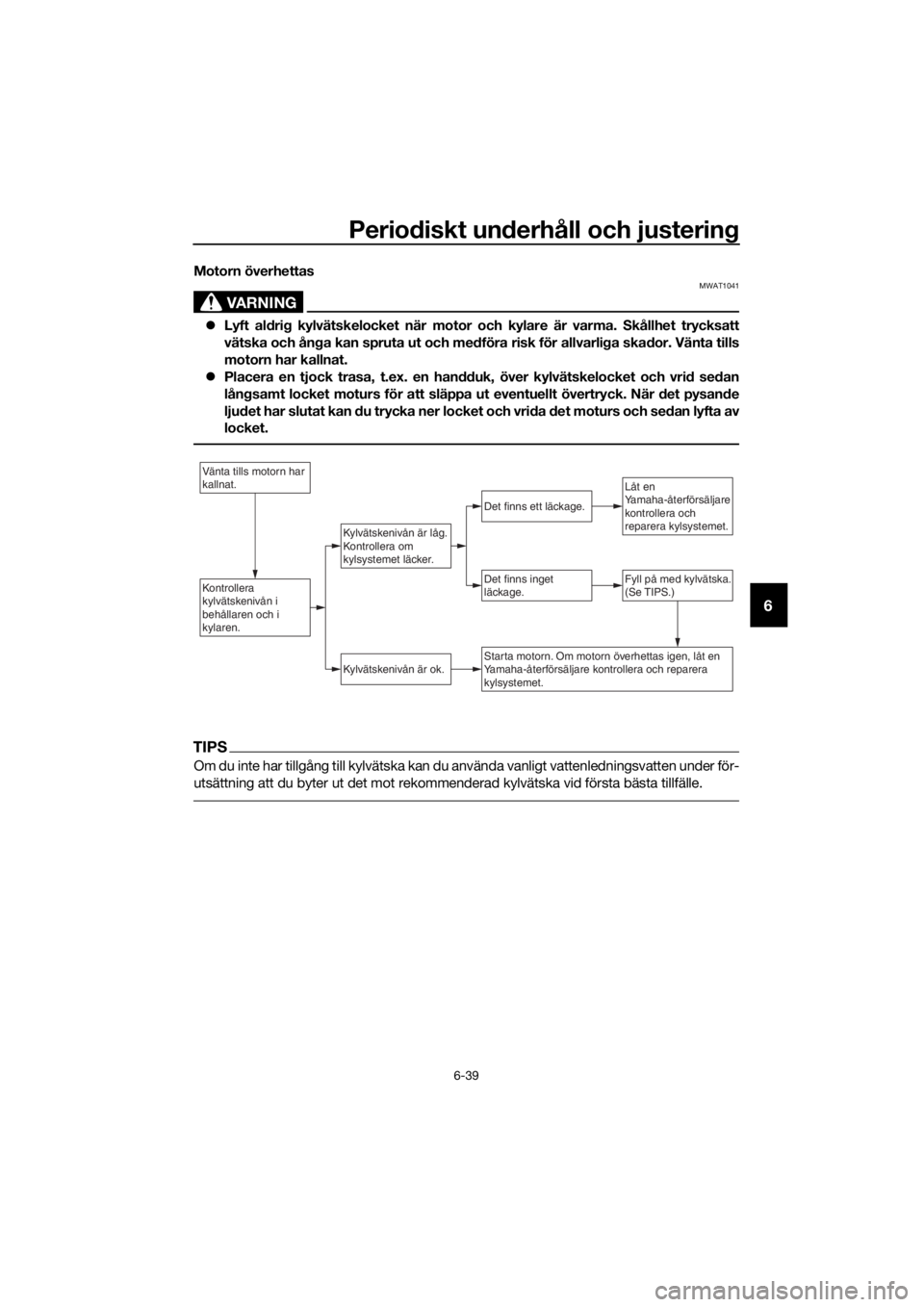

Motorn överhettas
VARNING
MWAT1041
Lyft al dri g kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ån ga kan spruta ut och me dföra risk för allvarli ga skad or. Vänta tills
motorn har kallnat.
 Placera en tjock trasa, t.ex. en han dduk, över kylvätskelocket och vrid sedan
lån gsamt locket moturs för att släppa ut eventuellt övertryck. När det pysan de
lju det har slutat kan d u trycka ner locket och vri da det moturs och se dan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommenderad kylvätska vid första bästa tillfälle.
V änta tills motorn har
kallnat.
Kontrollera
kylv ätskeniv ån i
behållaren och i
kylaren.Fyll på med kylv ätska.
(Se TIPS.)
Kyl vätskeniv ån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskeniv ån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återf örsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn öv erhettas igen, låt en
Yamaha-återf örsäljare kontrollera och reparera
kylsystemet.
UBP8M1M0.book Page 39 Wednesday, September 12, 2018 9:25 AM

Skötsel och förvaring av motorcykeln
7-1
7
MAU37834
Försikti ghet me d matta fär ger
VIKTIGT
MCA15193
Vissa mo deller har d elar med matta ytor.
Kontakta en Yamaha-återförsäljare för
rå d om vilka pro dukter som d u ska an-
vän da vi d ren görin g av for donet. Om du
använ der borste, starka kemiska pro-
d ukter eller ren görin gsme del när d u ren-
g ör dessa delar kommer ytan att repas
eller ska das. Du b ör heller inte vaxa nå g-
ra matta ytor.
MAU83443
Skötsel
Ofta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera for-
donets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.
TIPS
 Vägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta un-
derredet och chassidelarna efter kör-
ning i sådana områden eftersom saltet
kan finnas kvar på vägarna långt in på
våren.
 Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.
 Kontakta en Yamaha-återförsäljare för
fler rengöringstips!
VIKTIGT
MCA26280
Felakti g ren görin g kan orsaka kosmetis-
ka och mekaniska skad or. Använd inte:
 högtryckstvättar eller ån gtvättar.
För hö gt vattentryck kan göra att
vatten trän ger in och orsakar för-
sämrin gar på hjullag er, bromsar,
växellå dans tätnin gar och elektris-
ka enheter. Un dvik tvättar me d ren-
g örin gsme del un der hö gt tryck, till
exempel biltvättar me d själv betjä-
ning .
 starka kemikalier, inklusive mycket
sura fäl gren görin gsme del, speciellt
på eker- eller ma gnesiumhjul.
 starka kemikalier, slipan de ren gö-
rin gsme del och vax på delar me d
matt yt behan dlin g. Borstar kan
UBP8M1M0.book Page 1 Wednesday, September 12, 2018 9:25 AM
