Skötsel och förvaring av motorcykeln
7-2
7
repa och ska da matta yt behan d-
lin gar, använ d b ara en mjuk svamp
eller handduk.
 handdukar, svampar eller borstar
som förorenats av slipand e rengö-
rin gsme del eller starka kemikalier
som lösnin gsme del, bensin, rost-
b ortta gning smedel, bromsvätska
eller frostsky ddsmedel osv.
Före tvätten
1. Parkera fordonet i skuggan och låt det svalna. Det förhindrar vattenfläckar.
2. Kontrollera att alla lock, kåpor, elek-
triska kopplingar och anslutningar är
ordentligt monterade.
3. Täck ljuddämparens ände med en
plastpåse och ett starkt gummiband.
4. Fukta envisa fläckar som insekter och fågelspillning med en våt duk i några
minuter.
5. Avlägsna vägsmuts och oljefläckar med ett avfettningsmedel av hög kva-
litet och en plastborste eller svamp.
VIKTIGT: Använd inte avfettnin gs-
me del på områ den som måste
smörjas, till exempel tätnin gar,
packning ar och hjulaxlar. Följ pro-
d uktanvisning arna.
[MCA26290]
Tvätt
1. Skölj av eventuellt avfettningsmedel och skölj fordonet med en trädgårds-
slang. Använd endast tillräckligt med
tryck för att göra jobbet. Undvik att
spruta vatten direkt in i ljuddämparen,
på instrumentpanelen, i luftintag och
andra inre utrymmen som förvarings-
facken under sadeln.
2. Tvätta fordonet med ett rengörings-
medel för fordon av hög kvalitet blan-
dat med kallt vatten och en mjuk, ren
duk eller svamp. Använd en gammal
tandborste eller plastborste för att
komma åt svåråtkomliga ställen. VIKTIGT:
Använd kallt vatten om
for donet har varit utsatt för salt.
Varmt vatten g ör saltet mer frätan-
d e.
[MCA26301]
3. För modeller med vindruta: Rengör
vindrutan med en mjuk duk eller
svamp som fuktats med vatten och ett
pH-neutralt rengöringsmedel. Använd
ett rengöringsmedel eller polermedel
för vindrutor på motorcyklar av hög
kvalitet om det behövs. VIKTIGT: An-
vän d al dri g starka kemikalier till att
ren göra vin drutan. Vissa ren gö-
rin gsme del för plast kan dessutom
repa vin drutan, så se till att testa
alla ren görin gspro dukter innan d u
använ der dem.
[MCA26310]
4. Skölj noga med rent vatten. Se till att
avlägsna alla rester av rengörings-
medlet eftersom de kan skada plast-
delar.
Efter tvätten 1. Torka fordonet med sämskskinn eller
en absorberande duk, helst en mikro-
fiberduk.
2. För modeller med drivkedja: Torka
och smörj sedan drivkedjan för att för-
hindra rost.
3. Använd krompolish för att putsa krom,
aluminium och rostfr ia delar. Den ter-
miska missfärgningen på rostfria av-
gassystem kan ofta avlägsnas genom
polering.
4. Spruta på ett rostskyddsmedel på alla metalldelar inklusive krom- och nick-
elpläterade ytor. VARNING! Använ d
inte silikon- eller oljespray på sa d-
lar, han dta g, fotpinnar i gummi eller
d äckmönster. Det gör delarna hala,
vilket kan le da till att du förlorar
kontrollen. Ren gör ytorna på dessa
d elar no ggrant innan d u använder
for donet.
[MWA20650]
5. Behandla gummi, vinyl och omålade
plastdelar med en lämplig produkt.
UBP8M1M0.book Page 2 Wednesday, September 12, 2018 9:25 AM

Skötsel och förvaring av motorcykeln
7-3
7
6. Bättringsmåla små lackskador som
orsakats av stenskott etc.
7. Vaxa alla lackade ytor med ett icke-sli- pande vax eller använd en spray för
motorcykeldetaljer.
8. När du är klar ska du starta motorn och låta den gå på tomgång i flera mi-
nuter för att avlägsna eventuell kvar-
varande fukt.
9. Om strålkastarens lins är immig ska du starta motorn och slå på strålkas-
taren för att avlägsna fukten.
10. Låt fordonet torka helt innan du ställer undan det eller täcker över det.
VIKTIGT
MCA26320
Använ d inte vax på g ummidelar el-
ler olacka de plast delar.
 Använ d inte slipan de polerme del
eftersom lacken kommer att slipas
b ort.
 Använ d sprayer och vax sparsamt.
Torka bort överflö dig t vax efteråt.
VARNING
MWA20660
Förorenin gar på bromsar eller däck kan
g öra att du förlorar kontrollen över for-
d onet.
 Försäkra dig om att d et inte finns
smörjme del eller vax på b romsar el-
ler däck.
 Tvätta vi d b ehov däcken me d varmt
vatten och ett milt ren görin gsme-
d el.
 Tvätta vi d b ehov bromsskivor och
b roms belägg me d bromsren gö-
rin gsme del eller aceton.
 Innan du kör me d hö gre hasti gheter
b ör du testa for donets bromsar och
väg hållnin g.
MAU83472
Förvarin g
Förvara alltid fordonet på en sval, torr plats.
Om det behövs kan du skydda det mot
damm med ett poröst skydd. Kontrollera
att motorn och avgassystemet har svalnat
innan du täcker över fordonet. Om det ofta
händer att fordonet inte används på flera
veckor rekommenderar vi att du använder
ett bränslestabiliseringsmedel av hög kvali-
tet efter varje tankning.
VIKTIGT
MCA21170
Om for donet förvaras i ett dåli gt
ventilerat rum eller om d et täcks
me d ett över dra g me dan det fortfa-
ran de är fukti g, kan vatten och fukt
trän ga in och ge upphov till rost.
 För att förhin dra korrosion b ör de
inte förvaras i fukti ga källare, stall
(luften innehåller ammoniak) och
områ den där starka kemikalier för-
varas.
Lång tidsförvarin g
Innan fordonet förvaras en längre tid (60
dagar eller mer):
1. Utför eventuella reparationer som be- hövs och eventuellt återstående un-
derhåll.
2. Följ anvisningarna i avsnittet Skötsel i detta kapitel.
3. Fyll på bränsletanken och tillsätt bränslestabiliseringsmedel enligt in-
struktionerna för produkten. Kör mo-
torn i 5 minuter för att fördela det
behandlade bränslet i bränslesyste-
met.
4. För fordon som är utrustade med bränslekran: Vrid bränslekranen till av-
stängt läge.
5. För fordon med förgasare: För att för- hindra att bränsleavlagringar byggs
upp ska du tappa ut bränslet ur förga-
UBP8M1M0.book Page 3 Wednesday, September 12, 2018 9:25 AM

Skötsel och förvaring av motorcykeln
7-4
7
sarens flottörkammare i en ren behål-
lare. Dra åt dräneringsbulten och häll
tillbaka bränslet i bränsletanken.
6. Skydda de interna motorkomponen- terna från korrosion med en konserve-
ringsolja för motorer av hög kvalitet
genom att följa inst ruktionerna för pro-
dukten. Utför följande steg på varje
cylinder om en konserveringsolja för
motorer inte är tillgänglig: a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd- stiftshålet.
c. Sätt på tändstiftshatten på tänd- stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Un dvik
ska da från g nistbild nin g g enom
att kontrollera att tän dstiftet är
or dentli gt jor dat när motorn
d ras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar
och pedaler samt sidoställ och mitt-
ställ (om tillämpligt).
8. Kontrollera och korrigera lufttrycket i
däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plast-
påse så att det inte tränger in någon
fukt.
10. Ta bort batteriet och ladda det helt el- ler anslut en underhållsladdare som
håller batteriet på optimal laddning. VIKTIGT:
Kontrollera att b atteriet
och la ddaren är kompati bla. La dda
inte ett VRLA- batteri me d en vanli g
la ddare.
[MCA26330]
TIPS
 Om batteriet tas bort ska det laddas en
gång i månaden och förvaras på en
plats med en temperatur mellan 0-30 °C
(32-90 °F).
 Se sidan 6-29 för mer information om
laddning och förvaring av batteriet.
UBP8M1M0.book Page 4 Wednesday, September 12, 2018 9:25 AM

Specifikationer
8-1
8
Mått:
Totallängd:2250 mm (88.6 in)
Totalbredd:
980 mm (38.6 in)
Totalhöjd: 1410/1470 mm (55.5/57.9 in)
Sitthöjd: 845/870 mm (33.3/34.3 in)
Hjulbas:
1540 mm (60.6 in)
Markfrigång: 190 mm (7.48 in)
Vändradie: 2.7 m (8.86 ft)
Vikt:
Tjänstevikt:
258 kg (569 lb)
Motor:
Förbränningscykel:4-takts
Kylsystem:
Vätskekyld
Ventilmekanism: DOHC
Cylinderarrangemang: Inline
Antal cylindrar:
2-cylindrar
Slagvolym: 1199 cm3
Borrning × slaglängd:
98.0 × 79.5 mm (3.86 × 3.13 in)
Startsystem:
Elstart
Motorolja:
Rekommenderat märke:
SAE-viskositet:10W-40
Rekommenderad motorolja: API service SG typ eller högre, JASO
standard MA
Oljemängd i motor: Oljebyte:3.10 L (3.28 US qt, 2.73 Imp.qt) Med byte av oljefilter:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Olja i slutväxel:
Typ:
Yamahas originalolja för växellådor SAE
80W-90 API GL-5 eller SAE 80 API GL-4
hypoidväxelolja
Mängd: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Kylvätskemän gd:
Kylvätskebehållare (upp till max-
markeringen):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Kylare (inklusive alla slangar):
1.83 L (1.93 US qt, 1.61 Imp.qt)
Bränsle:
Rekommenderat bränsle:Blyfri bensin, premium (gasohol [E10] kan
användas)
Tankvolym: 23 L (6.1 US gal, 5.1 Imp.gal)
Reservtank, mängd:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Bränsleinsprutnin g:
Trottelhus:
ID-märkning: BP81 00
Kraftöverförin g:
Utväxlingsförhållande:
1:a:
2.769 (36/13)
2:a:
2.063 (33/16)
3:e: 1.571 (33/21)
4:e: 1.250 (30/24)
5:e:
1.042 (25/24)
6:e: 0.929 (26/28)
Fram däck:
Typ:
Slanglöst
Storlek: 110/80R19M/C 59V
Tillverkare/modell: BRIDGESTONE/BW501
UBP8M1M0.book Page 1 Wednesday, September 12, 2018 9:25 AM

Specifikationer
8-2
8
Bakdäck:
Typ:
Slanglöst
Storlek:
150/70R17M/C 69V
Tillverkare/modell: BRIDGESTONE/BW502
Lastning :
Maxlast:
212 kg (467 lb)
(Total vikt på förare, passagerare, bagage
och tillbehör)
Kom bib romssystem:
Manövrering:
Aktiveras av frambromsen
Fram broms:
Typ:
Hydrauliska dubbla skivbromsar
Bak broms:
Typ:
Hydraulisk enkel skivbroms
Framfjä drin g:
Typ:
Teleskopgaffel
Bakfjä drin g:
Typ:
Svingarm (länkad fjädring)
Elsystem:
Systemspänning:
12 V
Batteri:
Modell:YTZ12S
Spänning, kapacitet:
12 V, 11.0 Ah (10 HR)
Strålkastarlampa:
Lamptyp:Halogenlampa
Lampornas wattför bruknin g:
Strålkastarlampa:
H7, 55.0 W
Bak/bromsljus: LED
Blinkerslampor, fram:
LED
Blinkerslampor, bak: LED
Parkeringsljus: 5.0 W Nummerskyltsbelysning:
5.0 W
UBP8M1M0.book Page 2 Wednesday, September 12, 2018 9:25 AM

Konsumentinformation
9-1
9
MAU53562
Id entifikationsnummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:

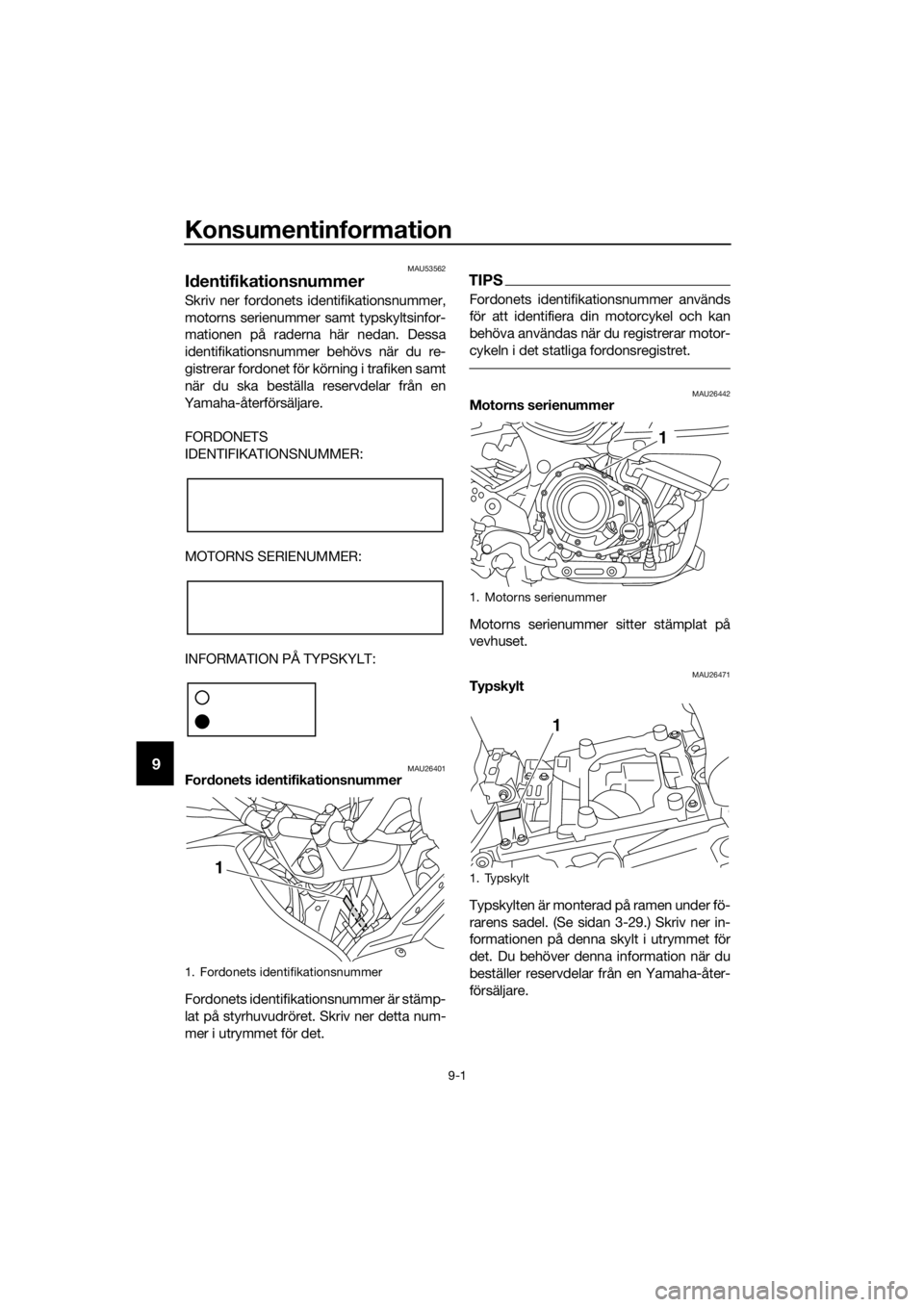

MAU26401For donets i dentifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.
TIPS
Fordonets identifikationsnummer används
för att identifiera din motorcykel och kan
behöva användas när du registrerar motor-
cykeln i det statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26471Typskylt
Typskylten är monterad på ramen under fö-
rarens sadel. (Se sidan 3-29.) Skriv ner in-
formationen på denna skylt i utrymmet för
det. Du behöver denna information när du
beställer reservdelar från en Yamaha-åter-
försäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
UBP8M1M0.book Page 1 Wednesday, September 12, 2018 9:25 AM

Konsumentinformation
9-2
9
MAU69910
Diagnoskontakt
Se bild för placering av diagnoskontakten.
MAU85300
Re gistrera for dons data
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de da ta som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:
 Data om fordonsstatus och motorns
prestanda
 Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre- prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.  När fordonets ägare medger det
 När det krävs enligt lag
 Om Yamaha behöver använda dessa
data vid juridiska processer
 När data inte gäller ett specifikt fordon
eller en ägare
1. Diagnoskontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UBP8M1M0.book Page 2 Wednesday, September 12, 2018 9:25 AM

10-1
10
Register
A
ABS ....................................................... 3-23
ABS-varningslampa ................................ 3-4
Antispinnsystem ................................... 3-24
Antispinnsystemets indikeringslampa .... 3-4
Avstängningssystem för tändkrets ....... 3-39
B
Batteri ................................................... 6-29
Blinkersljus och bromsljus-/bakljus ...... 6-35
Blinkersomkopplare .............................. 3-20
Bränsle .................................................. 3-26
Bränsleförbrukning, tips för att sänka .... 5-4
Bränsletankens överfyllningsslang ....... 3-28
Bromshandtag ...................................... 3-22
Bromshandtagets spel, kontroll............ 6-21
Bromsljuskontakter ............................... 6-22
Broms- och kopplingshandtag,
kontroll av och smörjning ................... 6-26
Broms- och kopplingsvätska, byte ....... 6-24
Bromspedal .......................................... 3-23
Bromspedal och växelpedal, kontroll av och smörjning ................................ 6-25
Bromsvätskenivå, kontroll av ................ 6-23
D
Däck...................................................... 6-18
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ....................................... 9-2
D-läge (körläge)..................................... 3-19
F
Farthållarknappar .................................. 3-20
Farthållarsystem ..................................... 3-5
Fästen för bagagerem .......................... 3-37
Felsökning............................................. 6-37
Felsökningsschema .............................. 6-38
Förarsadel ............................................. 3-29
Förarsadelns höjd, justera .................... 3-30
Försiktighet med matta färger ................ 7-1
Förvaring ................................................. 7-3
Framgaffel, justering ............................. 3-32
Framgaffel, kontroll av .......................... 6-27
G
Gashandtagets spel, kontroll ................ 6-17
Gashandtag och kabel, kontroll av
och smörjning ..................................... 6-25
H
Hjul ........................................................ 6-20
Hjullager, kontroll av ............................. 6-28
Huvudströmbrytare/styrlås ..................... 3-2
I
Identifikationsnummer ............................ 9-1
Indikeringslampa för helljus.................... 3-3
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-5
Indikeringslampor för blinkers ................ 3-3
Indikeringslampor för farthållare............. 3-4
Indikeringslampor och varningslampor .................................... 3-3
Inkörning av motorn ............................... 5-5
K
Kanister ................................................ 6-10
Kåpor, lossa och sätta fast..................... 6-7
Katalysator ........................................... 3-28
Knapp för avbländning/helljusblink ...... 3-19
Kontroll av bromsbelägg, fram och bak ..................................................... 6-22
Kopplingshandtag ....................... 3-21, 6-21
Kylvätska .............................................. 6-15
L
Likströmsuttag ..................................... 3-37
Luftfilter ................................................ 6-16
M
Menyknapp........................................... 3-20
Motorcykelns identifikationsnummer ..... 9-1
Motorns serienummer ............................ 9-1
Motorolja .............................................. 6-10
Multi-funktionsmätare ............................ 3-8
N
Nummerskyltsbelysning, byte av lampa ................................................. 6-36
O
Olja i slutväxel ...................................... 6-14
P
Pakethållare.......................................... 3-36
Parkering ................................................ 5-5
Parkeringsljuslampa, byte .................... 6-33
S
Säkerhetsinformation ............................. 1-1
Säkringar, byte ..................................... 6-30
Sidostöd ............................................... 3-38
Sidostöd, kontroll av och smörjning..... 6-26
Signalknapp ......................................... 3-20
Skötsel.................................................... 7-1
Skötsel, emissionssystem ...................... 6-3
Skötsel och smörjning, regelbunden...... 6-4
Specifikationer........................................ 8-1
Ställa motorcykeln................................ 6-37
Start av motorn ...................................... 5-2
Startspärrsystem .................................... 3-1
UBP8M1M0.book Page 1 Wednesday, September 12, 2018 9:25 AM

Register
10-2
10
Stopp/Kör/Start-knapp ........................ 3-20
Stötdämpare, justering ......................... 3-34
Strålkastarlampa, byte ......................... 6-32
Styrarmaturer ....................................... 3-19
Styrning, kontroll av ............................. 6-28
Svingarmens ledpunkter, smörjning..... 6-27
T
Tändstift, kontroll av............................... 6-9
Tanklock ............................................... 3-26
Tomgångsvarvtal, kontroll av ............... 6-17
Typskylt .................................................. 9-1
V
Väljarknapp .......................................... 3-20
Varningsblinkersomkopplare................ 3-20
Varningslampa för motorproblem .......... 3-4
Varningslampa för oljenivå ..................... 3-3
Växelpedal ............................................ 3-21
Växling .................................................... 5-3
Ventilspel .............................................. 6-18
Verktygssats ........................................... 6-2
Vindruta ................................................ 3-31
Y
Yamalube ............................................. 6-13
UBP8M1M0.book Page 2 Wednesday, September 12, 2018 9:25 AM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
