Commandes et instruments
3-7
3
Réglage de la vitesse d e croisière définie
Lorsque le régulateur de vitesse est activé,
appuyer sur le côté “RES+” du contacteur
du régulateur de vitesse pour augmenter la
vitesse de croisière définie ou sur le côté
“SET–” pour la diminuer.
N.B.
Appuyer une fois sur le contacteur change
la vitesse par incréments de 2.0 km/h (1.2
mi/h) environ. Maintenir enfoncé le côté
“RES+” ou “SET–” du contacteur du régu-
lateur de vitesse augmente ou diminue
continuellement la vitesse tant que le
contacteur n’est pas relâché.
Il est également possible d’augmenter ma-
nuellement la vitesse de croisière à l’aide
de l’accélérateur. Une fois que le véhicule a
accéléré, il est possible de définir une nou-
velle vitesse de croisière en appuyant sur le
côté “SET–” du contacteur. Si aucune nou-
velle vitesse de croisière n’est définie, lors-
que la poignée des gaz revient, le véhicule
ralentit pour atteindre la vitesse de croisière
précédemment définie.
Désactivation du régulateur d e vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint. 
Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.
 Actionner le frein avant ou arrière.
 Débrayer.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “SET” s’éteignent.
N.B.
Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.
Utilisation de la fonction d e reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16351
Il est d angereux d’utiliser la fonction de
reprise lorsque la vitesse de croisière
précéd emment définie est trop élevée
pour les con ditions actuelles.
N.B.
Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse est activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est
1. Contacteur du régulateur de vitesse
“RES+/SET–”
2. Témoin du régulateur de vitesse “SET”
R ES
SETPA S S
2
1
1. Direction de décélération
1
UBP8F1F0.book Page 7 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-8
3
pas possible d’utiliser la fonction de reprise
tant qu’une nouvelle vitesse de croisière
n’a pas été définie.
Désactivation automatique du régulateur
de vitesse
Le régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement dé-
sactivé dans les conditions suivantes :
 Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
 Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
 Le coupe-circuit du moteur/démar-
reur est en position “ ”.
 Le moteur cale.
 La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de
croisière définie, si le régulateur de vitesse
est désactivé sous les conditions ci-des-
sus, le témoin “ ” s’éteint et le témoin
“SET” clignote pendant 4 secondes, puis
s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/dé-
marreur est en position “ ”, si le moteur
cale ou si la béquille latérale est abaissée,
le témoin “ ” s’éteint (le témoin “SET” ne
clignote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.
N.B.
Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes. 
Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur.
 Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière
définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.
UBP8F1F0.book Page 8 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-9
3
FAU58937
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
 montre
 afficheur du niveau de carburant
 indicateur d’économie
 indicateur du rapport engagé
 témoin de mode de conduite 
témoin du système de régulation anti-
patinage
 écran d’informations
 mode de réglage
N.B.
Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés
sur la poignée gauche. Ces contacteurs
permettent de contrôler ou de modifier les
réglages du bloc de compteurs multifonc-
tions.
N.B.
Tourner la clé de contact sur “ON” avant
d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de menu
“MENU”, le bouton “RESET” ou le bouton
“TCS”.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Pour basculer l’affichage entre les kilomè-
tres et les miles, se reporter à “Sélection
des unités” à la page 3-16.
1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Indicateur du rapport engagé
7. Fonction de sélection de l’écran d’informations
8. Écran d’informations
9. Afficheur du niveau de carburant
10.Indicateur d’économie “ECO”
11.Témoin de mode de conduite
12.Témoin du système de régulation antipati- nage
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 4 56
7
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
UBP8F1F0.book Page 9 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-10
3
Compte-tours
Le compte-tours affiche le régime moteur.
ATTENTION
FCA23050
Ne pas faire fonctionner le moteur d ans
la zone de haut régime du compte-tours.
Zone de haut régime : 7750 tr/mn et au-
d elà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment se
met à clignoter, il convient de refaire le plein
dès que possible.
N.B.
Si un problème est détecté dans le circuit
électrique de l’afficheur du niveau de car-
burant, tous les segments de l’afficheur du
niveau de carburant se mettent à clignoter.
Le cas échéant, faire contrôler le véhicule
par un concessionnaire Yamaha.
In dicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.
N.B.
Suivre les conseils suivants en vue d’éco-
nomiser le carburant :  Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante.
 Choisir la vitesse adaptée à la vitesse
du véhicule.
1. Compte-tours
2. Zone de haut régime
1. Afficheur du niveau de carburant
12
1
1. Indicateur d’économie “ECO”
1
UBP8F1F0.book Page 10 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-11
3
In dicateur du rapport engagé
Ce témoin indique le rapport engagé et le
point mort comme suit : 1–N–2–3–4–5–6.
Lorsque le levier d’embrayage est tiré ou
lorsque le véhicule est arrêté, “—” s’affiche.
Témoin de mo de de con duite
Ce témoin indique le mode de conduite
sélectionné : Mode tourisme “T” ou mode
sportif “S”. Pour plus d’informations sur les
modes et leur sélection, se reporter aux pa-
ges 3-20 et 3-21. Témoin
du système d e régulation anti-
patinage
Ce témoin indique le mode de régulation
antipatinage sélectionné : “1”, “2” ou
“OFF”. Pour plus d’informations sur le sys-
tème de régulation antipatinage, se repor-
ter à la page 3-26.
Écran d’informations
3 pages d’informations sont disponibles.
Appuyer sur le contacteur de sélection
pour naviguer entre ces pages.
Il est possible de choisir quels éléments se-
ront visibles sur chaque page d’affichage
des informations, puis de les disposer. (Voir
page 3-17.) Les éléments suivants sont
disponibles :  compteur kilométrique
 totalisateurs journaliers
1. Témoin du point mort “ ”
2. Indicateur du rapport engagé
1. Témoin de mode de conduite
GEAR
N
25A.TEMP ˚C
LoC.TEMP ˚C
0:00TIME TRIP
12
1
1. Témoin du système de régulation antipati-
nage
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
1
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGE km
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
UBP8F1F0.book Page 11 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-12
3
 totalisateur de la réserve
 estimation de l’autonomie
 temps écoulé
 température de l’air d’admission
 température du liquide de refroidisse-
ment
 consommation moyenne de carburant
 consommation instantanée de carbu-
rant
Compteur kilométrique :
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Totalisateurs journaliers :
“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
N.B.
 Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
Le totalisateur de la réserve affiche la dis-
tance parcourue sur la réserve.
Lorsqu’il ne reste qu’environ 3.9 L (1.03 US
gal, 0.86 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de carburant commence à clignoter. En outre,
l’écran d’informations commute automati-
quement sur le totalisateur journalier de la
réserve de carburant “TRIP-F” et com-
mence à afficher la distance parcourue à
partir de cet instant.
Dans ce cas, appuyer sur le contacteur de
sélection pour naviguer entre les pages
d’informations dans l’ordre suivant :
TRIP-F
→ Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F
Pour réinitialiser un compteur journalier,
appuyer brièvement sur le bouton “RESET”
afin que le totalisateur journalier clignote,
puis appuyer de nouveau sur le bouton
“RESET” et le maintenir enfoncé pendant 2
secondes.
N.B.
Le totalisateur de la ré serve peut être remis
à zéro manuellement ou, après avoir refait
le plein et parcouru 5 km (3 mi), il se remet
automatiquement à zéro et ne s’affiche
plus.
Estimation de l’autonomie :
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
UBP8F1F0.book Page 12 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-13
3
Cette fonction affiche la distance approxi-
mative qui peut être parcourue avec la
quantité restante de carburant dans les
conditions de conduite du moment.
Temps écoulé :
Ce chronomètre indique le temps écoulé
depuis que la clé de contact a été tournée
sur “ON”. Le temps maximum qui peut être
affiché est 99:59.
Ce chronomètre se remet automatique-
ment à zéro lorsque la clé de contact est
tournée sur “OFF”.
N.B.
Le pilote dispose également des affichages
du chronomètre “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur les
pages d’informations. Se reporter à “Mode
de réglage” à la page 3-15 pour plus d’in-
formations.
Température de l’air d’admission :
Cette fonction indique la température de
l’air aspiré dans le boîtier de filtre à air. La
température affichée est comprise entre –9
°C et 93 °C par incréments de 1 °C.
N.B.
 La température affichée peut varier
quelque peu de la température am-
biante réelle.
 Le relevé de la température risque
d’être faussé par la chaleur du moteur
lors de la conduite à vitesse réduite (moins de 20 km/h [12 mi/h]) ou lors
des arrêts aux feux de signalisation,
etc.
Température du liquide de
refroidissement :
Il indique la température du liquide de re-
froidissement. La température du liquide de
refroidissement varie en fonction de la tem-
pérature ambiante et de la charge du mo-
teur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-42.)
N.B.
Il est impossible de naviguer entre les diffé-
rentes pages d’informations lorsque le
message de surchauffe du moteur “Hi” cli-
gnote.
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
0:06
TIME TRIP
25
A.TEMP
˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
UBP8F1F0.book Page 13 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-14
3
Consommation moyenne de carburant :
La fonction calcule la consommation
moyenne de carburant depuis sa dernière
remise à zéro. La consommation moyenne
de carburant peut être affichée suivant la
formule “km/L”, “L/100km” ou “MPG”.
 “km/L” indique le nombre de kilomè-
tres parcourus avec un litre de carbu-
rant.
 “L/100km” indique le nombre de litres
de carburant nécessaire pour parcou-
rir 100 km.
 “MPG” indique le nombre de miles
parcourus avec un gallon impérial de
carburant.
N.B.
Se reporter à “Sélection des unités” à la
page 3-16 pour modifier l’affichage des
unités de consommation de carburant en
kilomètres ou commuter en miles.
Pour réinitialiser la consommation
moyenne de carburant, appuyer briève-
ment sur le bouton “RESET” afin que l’affi-
cheur de la consommation moyenne de
carburant clignote, puis appuyer sur le bou-
ton “RESET” et le maintenir enfoncé pen-
dant 2 secondes.
N.B.
Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche
jusqu’à ce que le véhicule ait parcouru une
distance de 1 km (0.6 mi).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Consommation instantanée de carburant :
Cette fonction calcule la consommation
instantanée de carburant dans les condi-
tions de conduite du moment. La consom-
mation instantanée de carburant peut être
affichée suivant la formule “km/L”,
“L/100km” ou “MPG”.  “km/L” indique le nombre de kilomè-
tres parcourus avec un litre de carbu-
rant.
 “L/100km” indique le nombre de litres
de carburant nécessaire pour parcou-
rir 100 km.
 “MPG” indique le nombre de miles
parcourus avec un gallon impérial de
carburant.
N.B.
Se reporter à “Sélection des unités” à
la page 3-16 pour modifier l’affichage
des unités de consommation de car-
burant en kilomètres ou commuter en
miles.
 “_ _._” s’affiche toutefois lors de la
conduite à une vitesse inférieure à
10 km/h (6 mi/h).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UBP8F1F0.book Page 14 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-15
3
Mo de de réglage
Le mode de réglage permet de régler, de
sélectionner ou de remettre à zéro les élé-
ments affichés sur l’écran d’informations et
ses pages.
N.B.
 Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Le fait de passer une vitesse et de dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre toutes les modi-
fications de réglages effectuées, puis
ferme le mode de réglage.
Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et revenir à l’affichage normal,
maintenir de nouveau le contacteur de
menu “MENU” enfoncé pendant 2 secon-
des.
Réinitialisation des entretiens périodiques
1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance.
1. Affichage des modes de réglage
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Affichage Description
Vérifier et réinitialiser
l’échéance de change-
ment d’huile “OIL” (dis-
tance parcourue depuis la
dernière vidange) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
Vérifier et remettre à zéro
les chronomètres “TIME–
2” et “TIME–3”. Ces chro-
nomètres indiquent le
temps total écoulé depuis
que la clé de contact est
en position “ON”. Lorsque
la clé de contact est tour-
née sur “OFF”, ces chro-
nomètres arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les chronomètres
atteignent 99:59, ils se re-
mettent à zéro et conti-
nuent à compter.
Commute les unités de
distance du compteur
multifonction entre les ki-
lomètres et les miles. Lors-
que les kilomètres sont sé-
lectionnés, les unités de
consommation de carbu-
rant peuvent être commu-
tées entre “L/100km” et
“km/L”.
Disposer les éléments affi-
chés dans les 3 pages
d’informations.
Régler la luminosité du
bloc de compteurs multi-
fonctions.
Régler la montre. La mon-
tre affiche l’heure sur 12
heures.
Réinitialiser tous les élé-
ments, sauf le compteur
kilométrique et la montre.
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UBP8F1F0.book Page 15 Monday, September 10, 2018 4:08 PM

Commandes et instruments
3-16

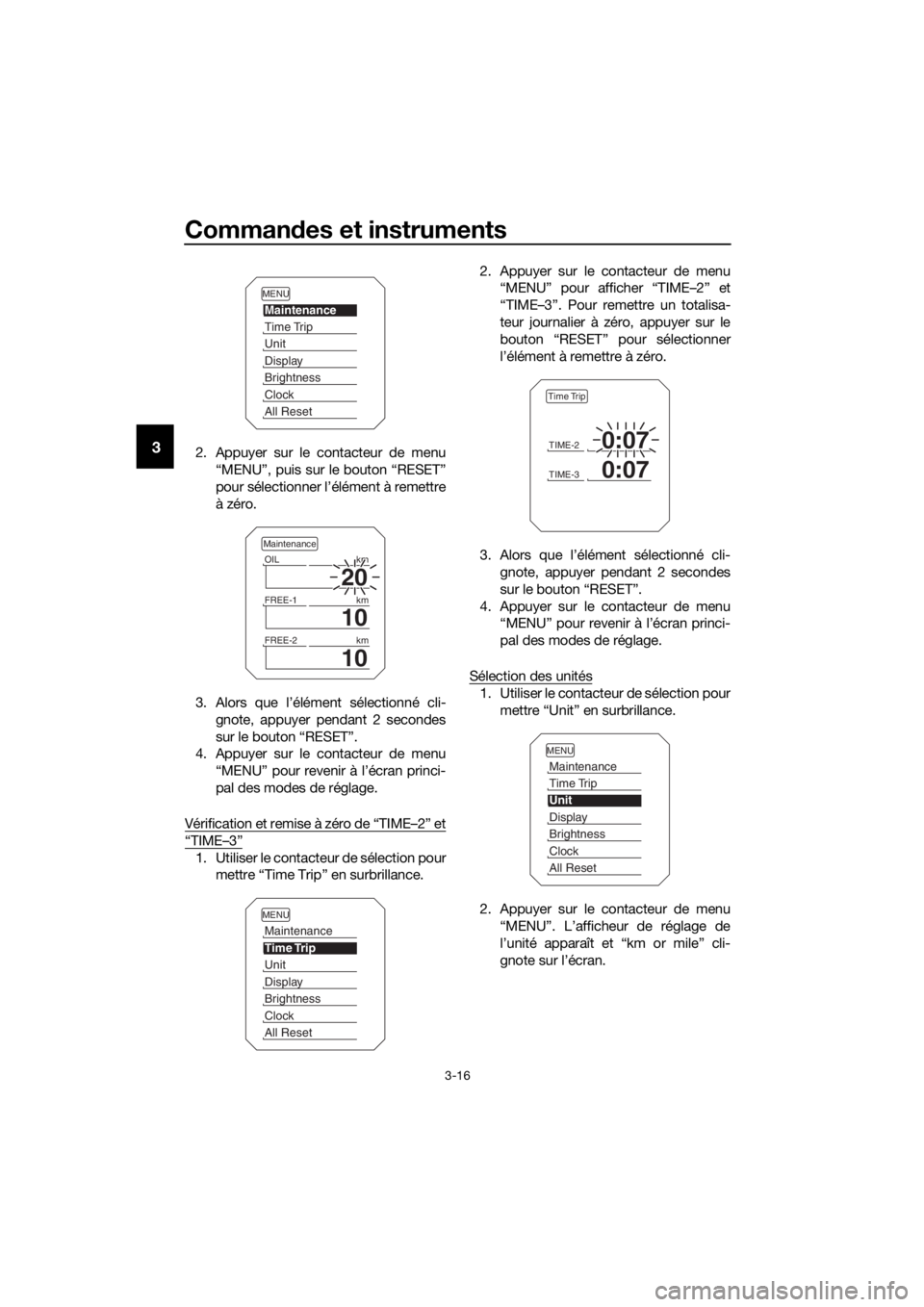

32. Appuyer sur le contacteur de menu
“MENU”, puis sur le bouton “RESET”
pour sélectionner l’élément à remettre
à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu
“MENU” pour revenir à l’écran princi-
pal des modes de réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”
1. Utiliser le contacteur de sélection pour mettre “Time Trip ” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU” pour afficher “TIME–2” et
“TIME–3”. Pour remettre un totalisa-
teur journalier à zéro, appuyer sur le
bouton “RESET” pour sélectionner
l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu “MENU” pour revenir à l’écran princi-
pal des modes de réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”. L’afficheur de réglage de
l’unité apparaît et “km or mile” cli-
gnote sur l’écran.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
TIME-20:07
TIME-30:07
Time Trip
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UBP8F1F0.book Page 16 Monday, September 10, 2018 4:08 PM
