COMMANDES ET INSTRUMENTS
3-36
3
3. Reposer le dispositif de réglage de lahauteur de la selle du pilote de sorte
que le repère d’alignement s’aligne
sur le repère “H”, comme illustré. 4. Insérer l’ergot à l’arrière de la selle du
pilote dans le support de selle B,
comme illustré.
N.B.Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
FAU58982
Pare-briseLe pilote peut régler la hauteur du pare-
brise sur quatre positions en fonction de
ses préférences.
Réglage de la hauteur du pare-brise
1. Desserrer le bouton de réglage de la hauteur du pare-brise de chaque côté
du pare-brise jusqu’à ce qu’une résis-
tance se fasse sentir. ATTENTION :
Arrêter de tourner le bouton dès
qu’une résistance se fait sentir.
Dans le cas contraire, le bouton
pourrait être en dommagé.
[FCA20211]
2. Tirer les supports de plaque coulis-
sante vers l’extérieur puis régler la
hauteur du pare-brise.

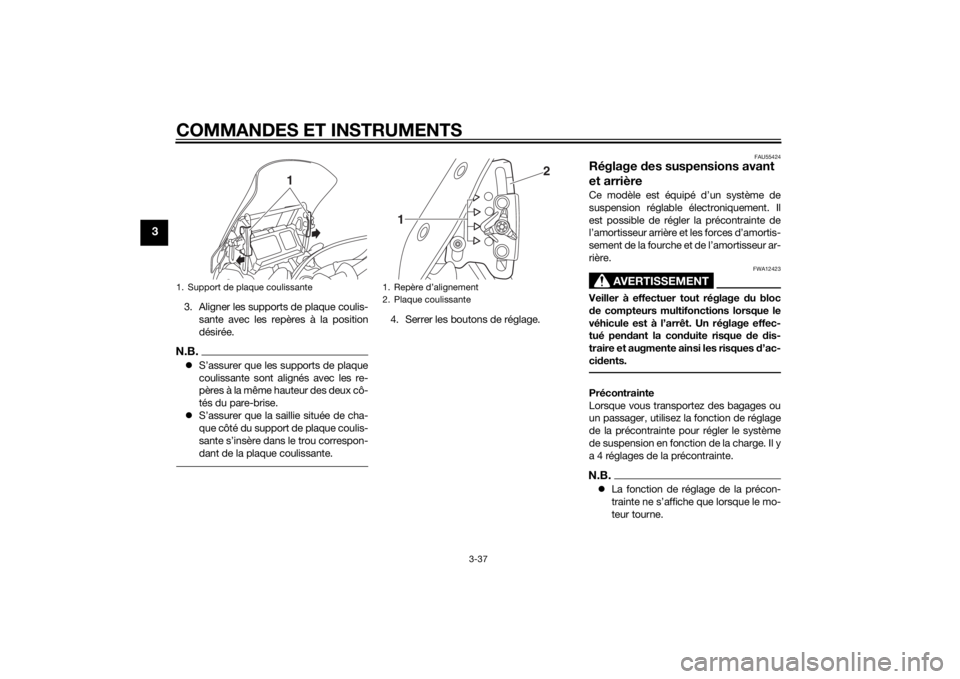

1. Dispositif de réglage de la hauteur de la selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1
2 3
1
1. Patte de fixation
2. Support de selle B (pour la position haute)
1
2
1. Bouton de réglage de la hauteur du pare-
brise
1
U2KBF1F0.book Page 36 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-37
3
3. Aligner les supports de plaque coulis-sante avec les repères à la position
désirée.N.B.S’assurer que les supports de plaque
coulissante sont alignés avec les re-
pères à la même hauteur des deux cô-
tés du pare-brise.
 S’assurer que la saillie située de cha-
que côté du support de plaque coulis-
sante s’insère dans le trou correspon-
dant de la plaque coulissante.
4. Serrer les boutons de réglage.
FAU55424
Réglage des suspensions avant
et arrièreCe modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d ’ac-
ci dents.Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.N.B. La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
1. Support de plaque coulissante
1
1. Repère d’alignement
2. Plaque coulissante
2
1
U2KBF1F0.book Page 37 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-38
3
Le changement du réglage de la pré-
contrainte modifie également les for-
ces d’amortissement des suspen-
sions avant et arrière en
conséquence. Cf. “Force d’amortisse-
ment” à la page 3-40 pour plus d’in-
formations.
 À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• Lors de l’utilisation de la fonction de réglage de la précontrainte à des
températures ambiantes proches
de 0 °C (32 °F), ou inférieures, le té-
moin d’alerte du système de sus-
pension réglable électroniquement
peut s’allumer afin de protéger le
moteur de la fonction de réglage de
la précontrainte.
• La suspension continuera à fonc- tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension réglable
électroniquement, attendre environ
6 minutes puis tourner la clé sur
“OFF”, ou tourner immédiatement
la clé sur “OFF” puis attendre 6 mi-
nutes. • Si le témoin d’alerte du système de
suspension réglable électronique-
ment reste allumé, il convient de
faire contrôler le système de sus-
pension par un concessionnaire
Yamaha.
Pour régler la précontrainte1. Tourner la clé sur “ON”, démarrer le moteur puis mettre la boîte de vi-
tesses au point neutre.
2. Appuyer sur le commutateur de menu
“MENU” pour afficher la fonction de
réglage de la précontrainte. 3. Utiliser le commutateur de sélection
pour sélectionner le pictogramme de
réglage de la précontrainte désiré.
Sélectionner le réglage adéquat parmi
les 4 pictogrammes suivants, en fonc-

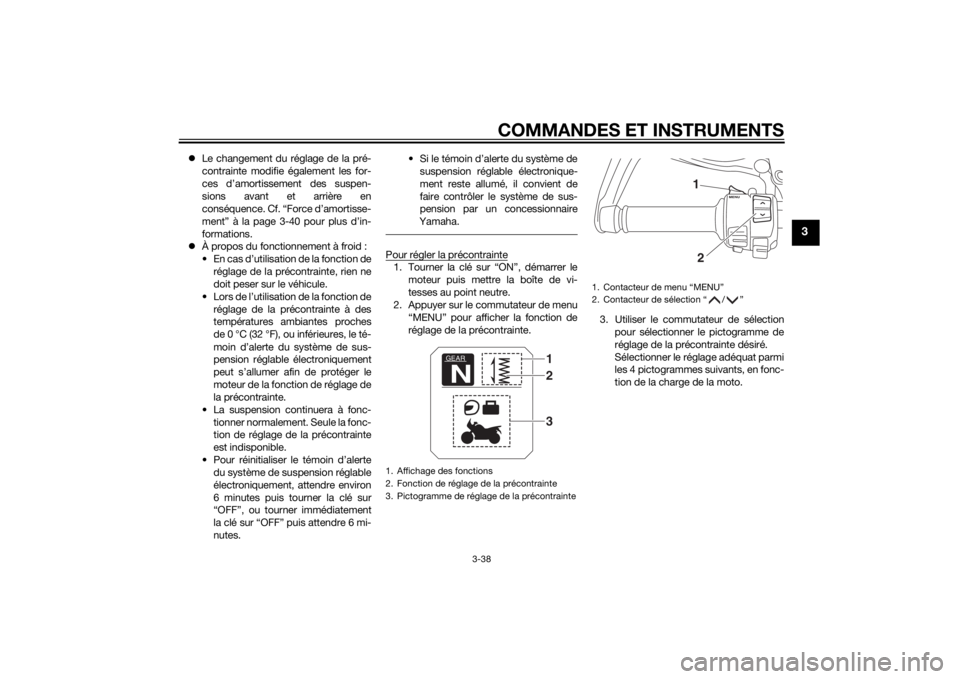

tion de la charge de la moto.1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEARN
132
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
12
U2KBF1F0.book Page 38 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-39
3
Pendant le réglage de la précon-
trainte, l’écran d’information affichera
un groupe de points se déplaçant en
cercle. Dès que le pictogramme sélec-
tionné s’affiche à nouveau, le réglage
de la précontrainte est terminé.Pendant le réglage de la précontrainte,
l’écran d’informations peut changer de la
manière suivante.
 Si la clé est tournée sur “OFF” ou que
le moteur est arrêté pendant le ré-
glage de la précontrainte, le picto-
gramme suivant clignotera pour indi-
quer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, procéder
à un nouveau réglage de la précharge.
 Si le véhicule commence à rouler, le
pictogramme suivant clignotera pour
indiquer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, arrêter le
véhicule et procéder à un nouveau ré-
glage de la précharge. 
Après plusieurs réglages répétés de la
précontrainte, le pictogramme de ré-
glage de la précontrainte clignotera 4
fois. Il est impossible dès lors de régler
la précontrainte. Attendre environ 6
minutes que le moteur de la fonction
de réglage de la précontrainte refroi-
disse, puis essayer à nouveau de ré-
gler la précontrainte.

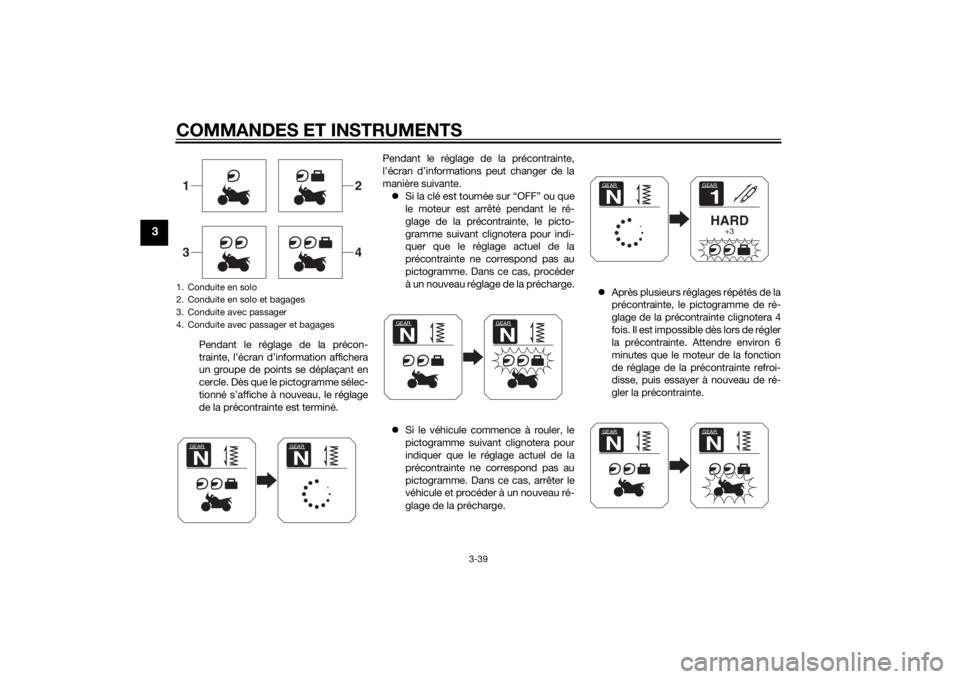

1. Conduite en solo
2. Conduite en solo et bagages
3. Conduite avec passager
4. Conduite avec passager et bagages1
2
3
4
GEARN
GEARN
GEARN
GEARN
GEAR1HARD
+3
GEARNGEARN
GEARN
U2KBF1F0.book Page 39 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-40
3

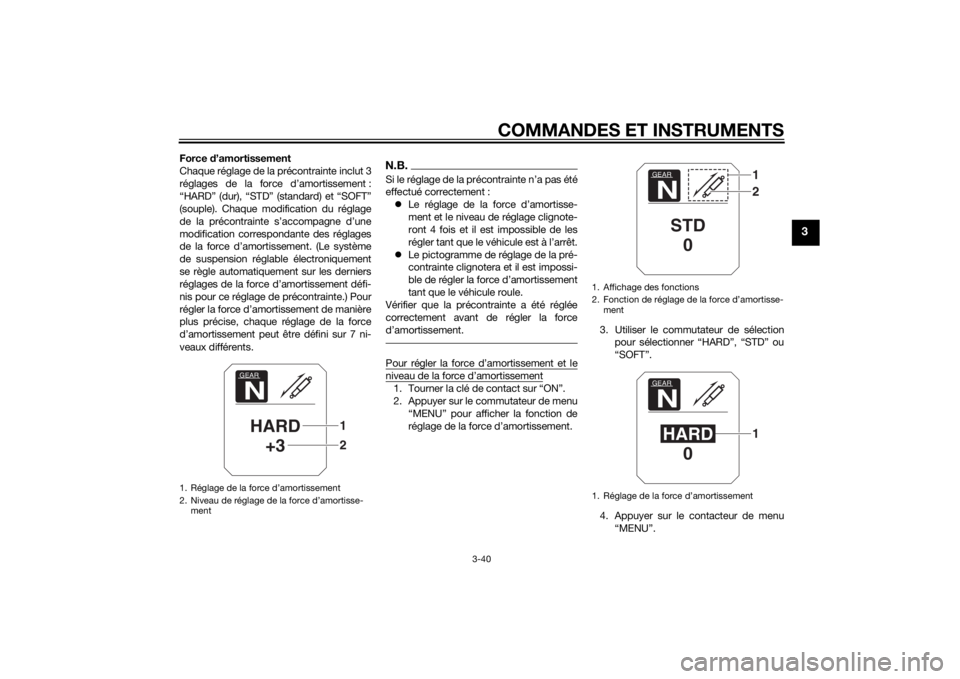

Force d’amortissement
Chaque réglage de la précontrainte inclut 3
réglages de la force d’amortissement :
“HARD” (dur), “STD” (standard) et “SOFT”
(souple). Chaque modification du réglage
de la précontrainte s’accompagne d’une
modification correspondante des réglages
de la force d’amortissement. (Le système
de suspension réglable électroniquement
se règle automatiquement sur les derniers
réglages de la force d’amortissement défi-
nis pour ce réglage de précontrainte.) Pour
régler la force d’amortissement de manière
plus précise, chaque réglage de la force
d’amortissement peut être défini sur 7 ni-
veaux différents.
N.B.Si le réglage de la précontrainte n’a pas été
effectué correctement :  Le réglage de la force d’amortisse-
ment et le niveau de réglage clignote-
ront 4 fois et il est impossible de les
régler tant que le véhicule est à l’arrêt.
 Le pictogramme de réglage de la pré-
contrainte clignotera et il est impossi-
ble de régler la force d’amortissement
tant que le véhicule roule.
Vérifier que la précontrainte a été réglée
correctement avant de régler la force
d’amortissement.Pour régler la force d’amortissement et leniveau de la force d’amortissement1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le commutateur de menu
“MENU” pour afficher la fonction de
réglage de la force d’amortissement. 3. Utiliser le commutateur de sélection
pour sélectionner “HARD”, “STD” ou
“SOFT”.
4. Appuyer sur le contacteur de menu “MENU”.
1. Réglage de la force d’amortissement
2. Niveau de réglage de la force d’amortisse-ment
GEARNHARD+3
21
1. Affichage des fonctions
2. Fonction de réglage de la force d’amortisse-
ment
1. Réglage de la force d’amortissement
GEARN
STD 0
12
GEARNHARD 0
1
U2KBF1F0.book Page 40 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-41
3
5. Utiliser le commutateur de sélectionpour sélectionner le niveau désiré
pour le réglage de la force d’amortis-
sement.N.B.Le réglage de la force d’amortissement
peut se faire sur 7 niveaux (+3, +2, +1, 0,
–1, –2 et –3). “+3” est le niveau le plus dur,
“–3” le niveau le plus souple.6. Appuyer sur le contacteur de menu“MENU”.
Si le véhicule se déplace pendant que vous
réglez la force d’amortissement, l’affichage
d’information passe en mode d’affichage.
AVERTISSEMENT
FWA16421
Le combiné ressort-amortisseur arrière
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser. 
Ne pas d éformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement d’une
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d ’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.

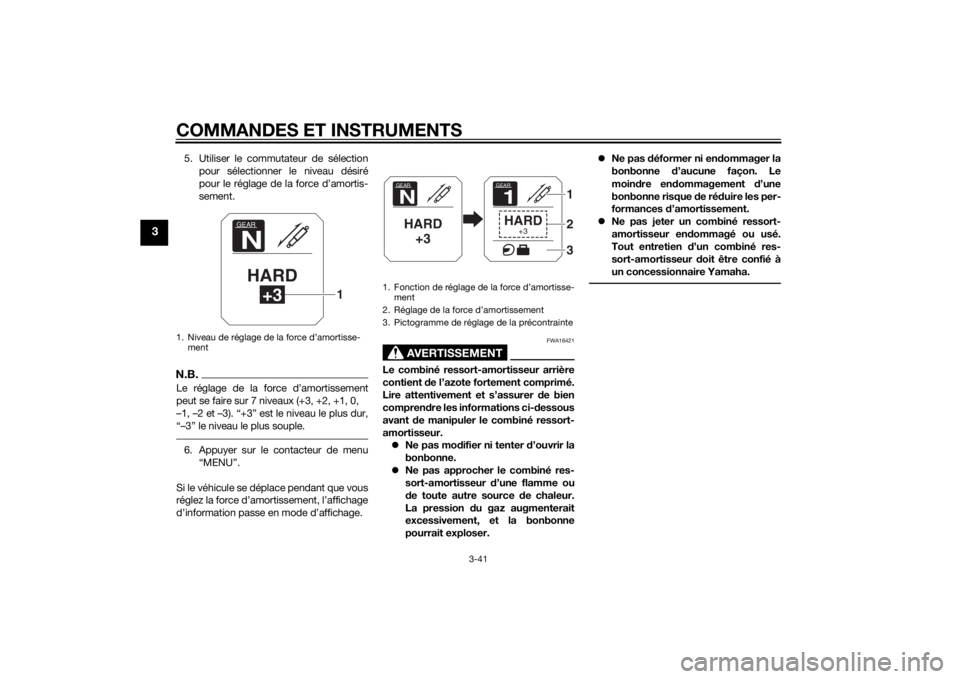

1. Niveau de réglage de la force d’amortisse- ment
GEARNHARD
+3
1
1. Fonction de réglage de la force d’amortisse-ment
2. Réglage de la force d’amortissement
3. Pictogramme de réglage de la précontrainte
GEARNHARD +3
GEAR1HARD
+3
123
U2KBF1F0.book Page 41 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-42
3
FAU49702
Porte-bagagesCette moto est équipée d’un porte-ba-
gages standard, ainsi que d’un porte-ba-
gages supplémentaire, situé sous la selle
du passager. Cet autre porte-bagages per-
met d’agrandir la surface et la capacité de
charge du porte-bagages standard.
Consulter un concessionnaire Yamaha
pour plus de détails concernant l’utilisation
du porte-bagages supplémentaire.
Porte-bagages standar d Porte-bagages supplémentaire
AVERTISSEMENT
FWA15482

Ne pas d épasser la charge maxi-
male du véhicule, qui est de 205 kg
(452 lb).
 Ne jamais s’asseoir et ne jamais
pren dre de passager sur les porte-
bagages.
 Ne pas d épasser la charge maxi-
male du porte-bagages stan dar d,
qui est d e 5 kg (11 lb).
 Ne pas d épasser la charge maxi-
male du porte-bagages supplé-
mentaire, qui est de 5 kg (11 lb).
ATTENTION
FCA16822
Ne pas soulever le véhicule en tirant sur
un porte-bagages.

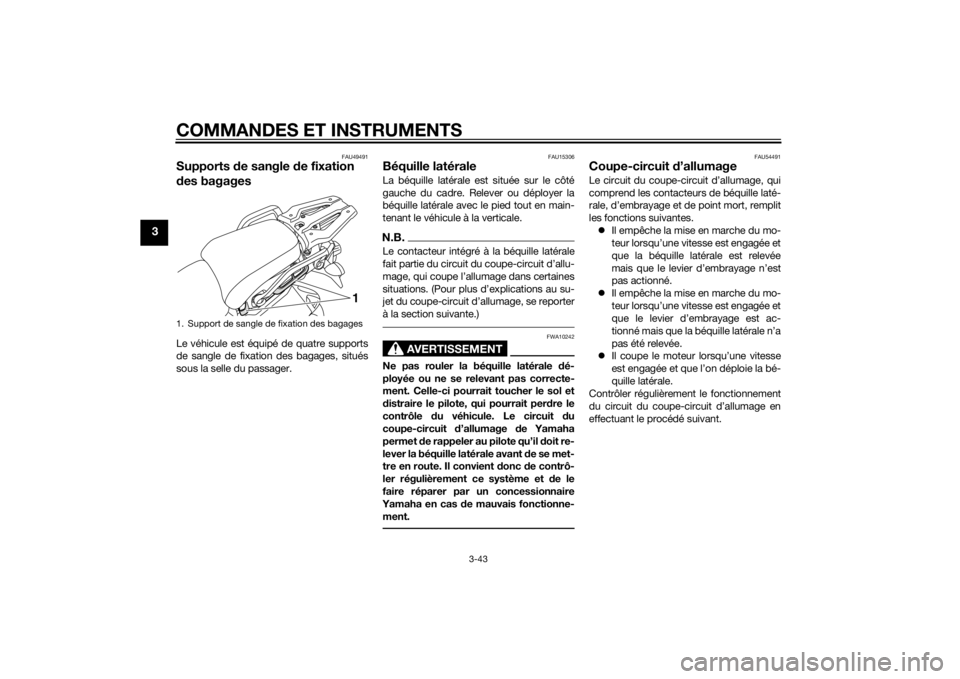

1. Porte-bagages standard
1

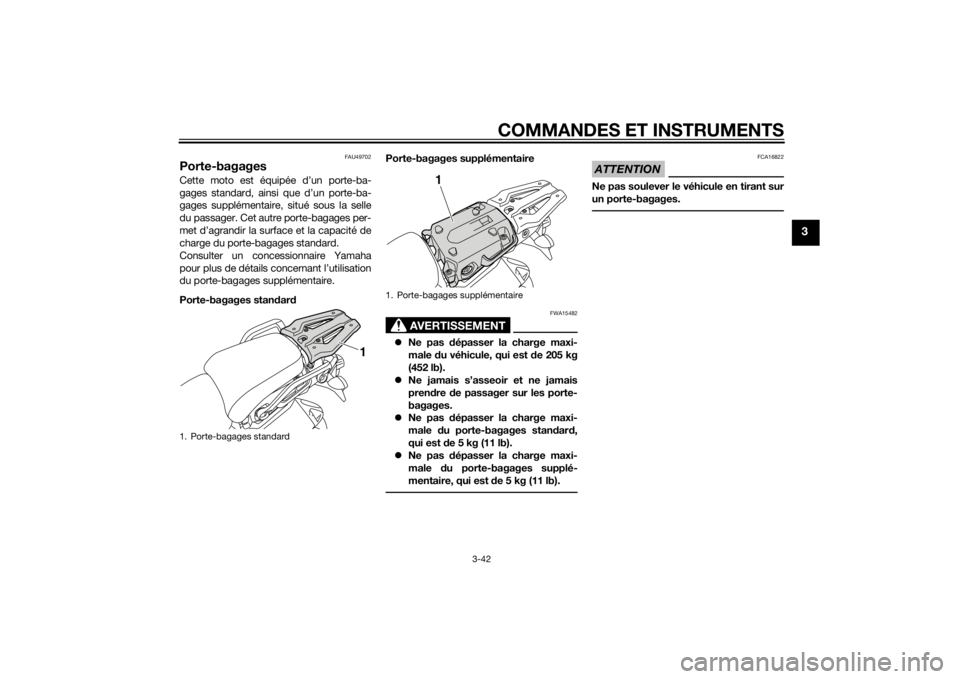

1. Porte-bagages supplémentaire
1
U2KBF1F0.book Page 42 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-43
3
FAU49491
Supports de sangle d e fixation
d es bagagesLe véhicule est équipé de quatre supports
de sangle de fixation des bagages, situés
sous la selle du passager.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU54491
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.

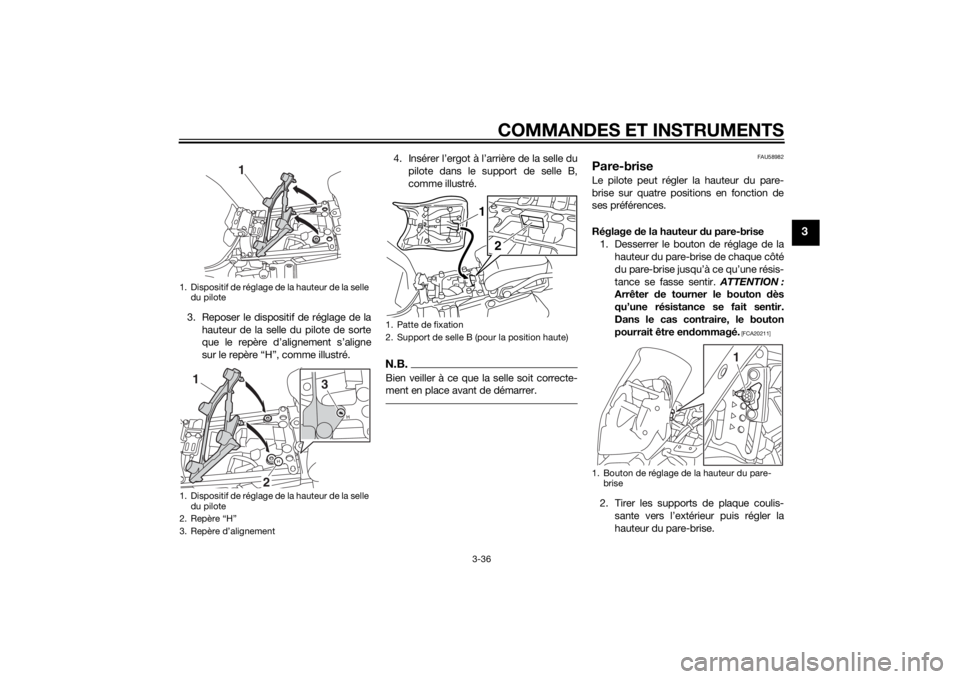

1. Support de sangle de fixation des bagages
1
U2KBF1F0.book Page 43 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-44
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur/démarreur est en
position “ ”.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12.
Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
U2KBF1F0.book Page 44 Wednesday, July 23, 2014 11:02 AM

COMMANDES ET INSTRUMENTS
3-45
3
FAU49453
Prise pour accessoires à courant
continu
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection de la prise
en place afin d’éviter toute décharge
électrique ou tout court-circuit.ATTENTION
FCA15432
Ne pas utiliser d ’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 30 W (2.5 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.Ce véhicule est équipé d’une prise pour ac-
cessoires à courant continu.
La prise CC permet de brancher un acces-
soire de 12 V lorsque la clé de contact est
placée à la position “ON” et ne doit être uti-
lisée que lorsque le moteur tourne.
Utilisation de la prise pour accessoires
CC 1. Tourner la clé de contact sur “OFF”.
2. Retirer la protection de la prise pour accessoire CC. 3. Éteindre l’accessoire.
4. Brancher l’accessoire à la prise pour
accessoire CC.
5. Tourner la clé de contact sur “ON”, puis mettre le moteur en marche. (Voir
page 5-1.)
6. Allumer l’accessoire.

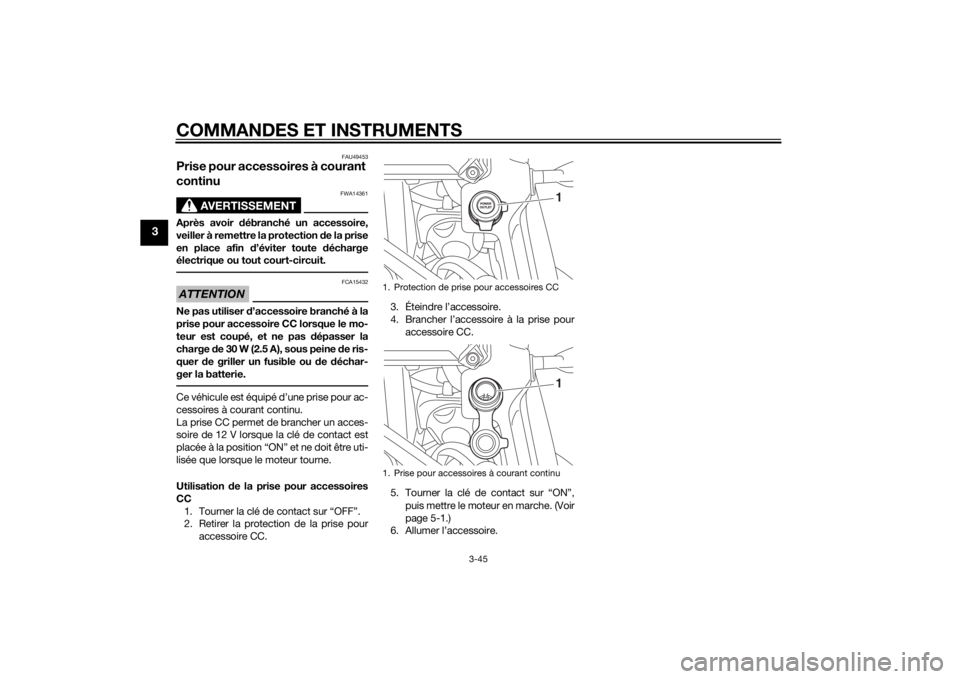

1. Protection de prise pour accessoires CC
1. Prise pour accessoires à courant continu
11
U2KBF1F0.book Page 45 Wednesday, July 23, 2014 11:02 AM
