YAMAHA XT1200ZE 2015 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770K
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Élément
du filtre à
air • Remplacer.
√
2 *Embrayage • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√
3 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
6 *Liqui de de frein • Remplacer. Tous les 2 ans
7 *Roues • Contrôler le voile des jantes et
l’état des rayons.
• Serrer tous les rayons. Après les premiers 1000 km (600 mi), puis tous les 5000 km (3000 mi) par la
suite.
U2KBF1F0.book Page 4 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
8*Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
9 *Roulements de roue • Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements. √√√√
10 *Bras oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements
de di-
rection • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 *Attaches du ca dre • S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
14 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse silicone.
√√√√√
16 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 m i

)10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2KBF1F0.book Page 5 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
17Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
22 Huile moteur • Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
24 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2KBF1F0.book Page 6 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU36773
N.B.Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.25 Huile
de couple co-
nique arrière • Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√
√
• Changer. √√√
26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles • Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz.
• Lubrifier le câble des poignées chauffantes et le logement du
câble. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2KBF1F0.book Page 7 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
Entretien des freins hydrauliques et de l’embrayage
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du ré -
cepteur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
• Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2KBF1F0.book Page 8 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18782
Dépose et repose des carénagesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les carénages illustrés. Se réfé-
rer à cette section à chaque fois qu’il faut
déposer ou reposer un carénage.
FAU55960
Carénage A
Dépose du carénageRetirer les vis à serrage rapide, puis retirer
le carénage en procédant comme illustré.
Mise en place du carénage1. Loger les ergots du carénage dans les
orifices correspondants du carénage
B. 2. Reposer les vis à serrage rapide.
Carénage B
Dépose du carénage
1. Déposer le carénage A.
2. Retirer les vis et les rivets démon- tables, puis retirer le carénage.
1. Carénage A
2. Carénage B
1. Carénage C
1
2
1
1. Carénage A
2. Vis à serrage rapide2
2
1
1. Patte de fixation
2. Orifice correspondant
3. Carénage B
12
3
U2KBF1F0.book Page 9 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du carénage1. Remettre le carénage en place, puisreposer les vis et les rivets démon-
tables.
2. Installer le carénage A. Carénage C
Dépose du carénage
Déposer le carénage après avoir retiré les
vis et les écrous.
Mise en place du carénage
Remettre le carénage à sa place, puis repo-
ser les vis et les écrous.
1. Carénage B
2. Vis
1. Rivet démontable
2
1
2
1
1. Carénage C
2. Écrou
3. Vis
2
3
1
1. Carénage C
2. Écrou
3. Vis
12
3
U2KBF1F0.book Page 10 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légè rement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée. Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les d eux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les d eux
sens.
Bougie spécifiée : NGK/CPR8EB9

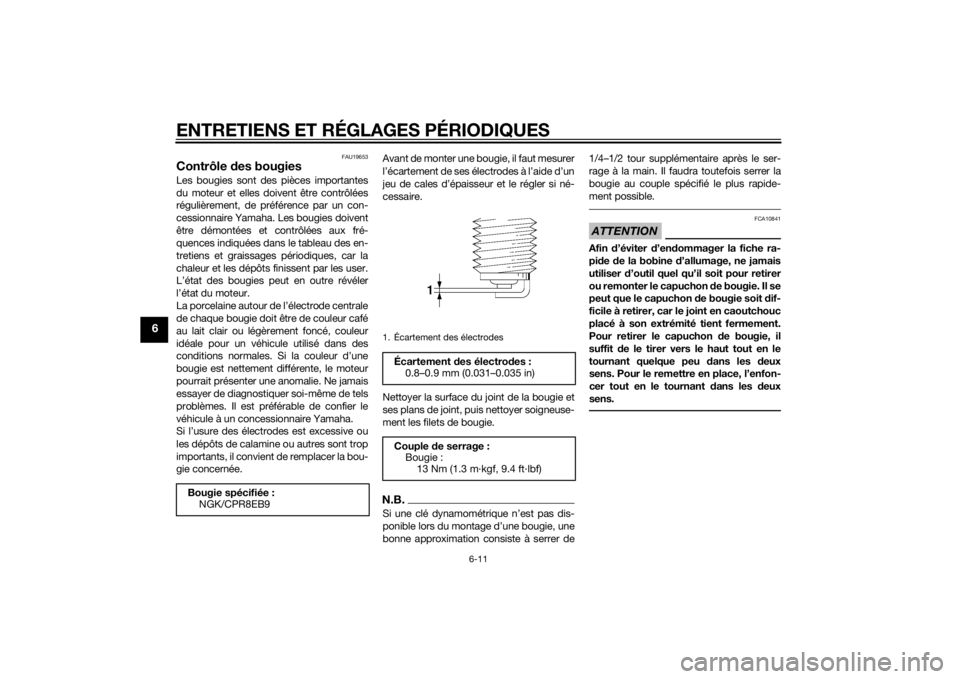

1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2KBF1F0.book Page 11 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU49504
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le chauf- fer pendant dix minutes jusqu’à ce
que l’huile moteur atteigne la tempé-
rature normale de 60 °C (140 °F), puis
le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.

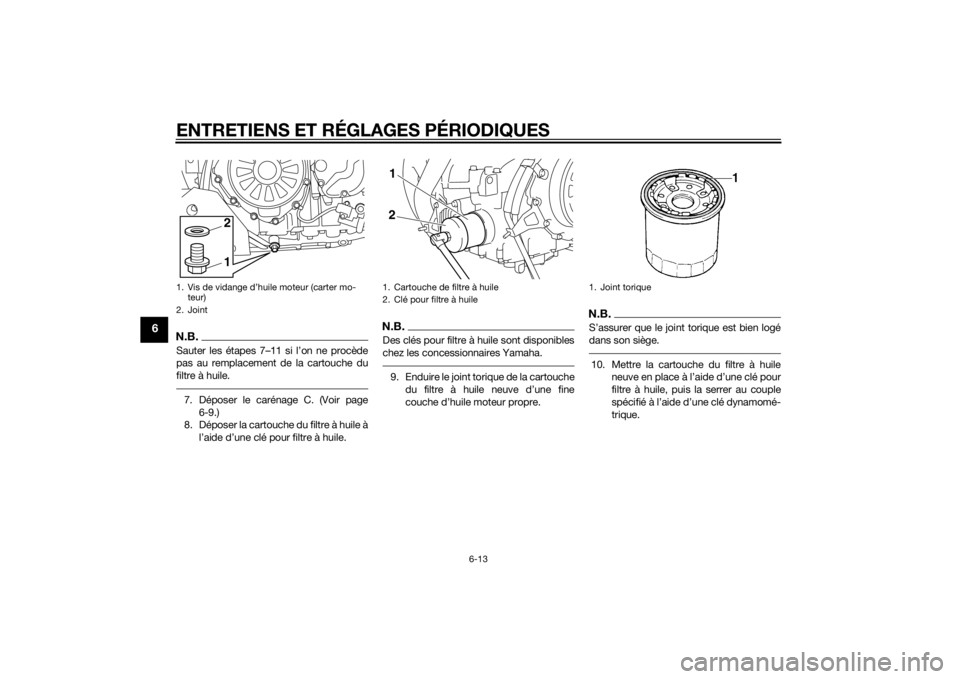

Changement de l’huile moteur (avec ou
sans remplacement d e la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le réser- voir d’huile afin d’y recueillir l’huile
usagée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du réservoir d’huile.
5. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
6. Retirer la vis de vi dange de l’huile mo-
teur et son joint afin de vidanger le

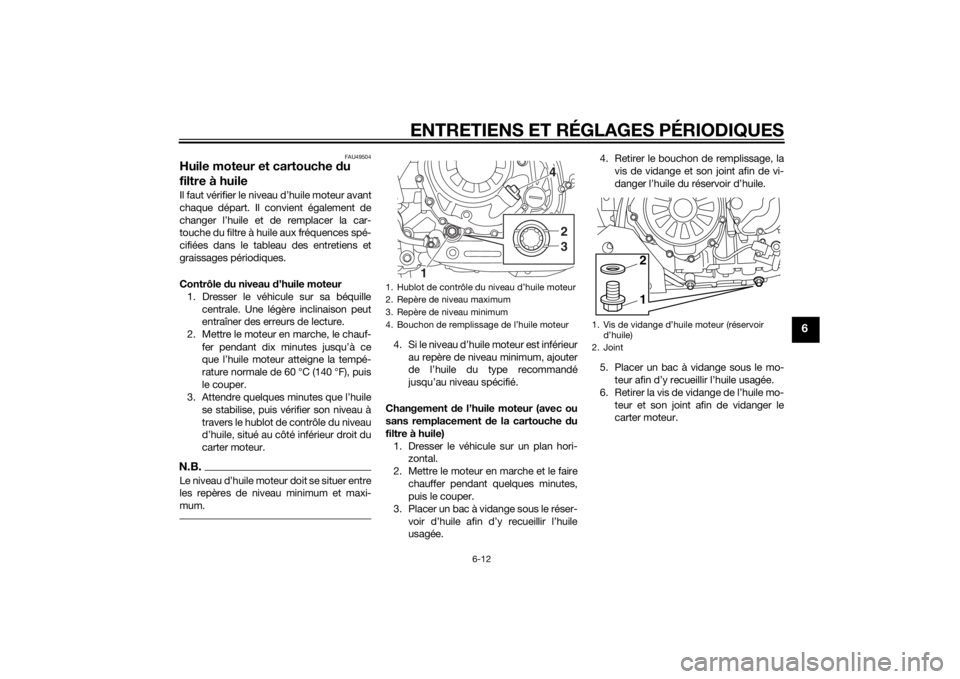

carter moteur.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
42
3
1
1. Vis de vidange d’huile moteur (réservoir d’huile)
2. Joint
12
U2KBF1F0.book Page 12 Wednesday, July 23, 2014 11:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
N.B.Sauter les étapes 7–11 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.7. Déposer le carénage C. (Voir page6-9.)
8. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.9. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.10. Mettre la cartouche du filtre à huile neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
1. Vis de vidange d’huile moteur (carter mo- teur)
2. Joint
12
1. Cartouche de filtre à huile
2. Clé pour filtre à huile21
1. Joint torique
U2KBF1F0.book Page 13 Wednesday, July 23, 2014 11:02 AM
