Hantering och vikti ga punkter vid körning
5-3
5
MAU16673
Växling
Genom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.
TIPS
För att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och
lyft sedan upp den lätt.
VIKTIGT
MCA10261
Låt inte motorcykeln rulla för län ge
i frilä ge med motorn avstängd och
b ogsera inte motorcykeln lån ga
sträckor. Växellå dan får bara till-
räckli gt me d smörjnin g så län ge
motorn är i gån g. Otillräckli g smörj-
ning kan ska da växellå dan.
 Använ d allti d kopplin gen när d u
växlar för att un dvika att få ska dor
på motor, växellå da och kraftöver-
förin g, som inte är konstruera de för
d en chock som uppstår när växlar
tvin gas i.
MAU16811
Tips för att sänka bränsleför-
b ruknin gen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
 Växla upp tidigt och undvik höga varv-
tal vid acceleration.
 Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
1. Växelpedal
2. Neutralläge
1
2
6
5
4
3
2
1
N
UBP9M0M0.book Page 3 Wednesday, February 8, 2017 9:06 AM

Hantering och vikti ga punkter vi d körnin g
5-4
5
MAU16842
Inkörnin g av motorn
Den viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU58991
0–1000 km (0–600 mi)
Undvik att varva över 3900 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körnin g b ör du byta motorolja
och slutväxelolja, samt oljefilterinsats
eller oljefilter.
[MCA10333]
1000–1600 km (600–1000 mi)
Undvik att varva över 4700 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA23060
 Undvik att varva motorn över hö g-
varvtalszonen i varvräknaren.
 Om det uppstår nå got prob lem me d
motorn un der inkörnin gsti den bör
d u ome del bart ta kontakt me d en
Yamaha-återförsäljare som får kontrollera orsaken.
MAU17214
Parkerin g
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avg asröret
kan bli mycket varma bör du inte
parkera där fot gän gare eller barn
kan nu dda delarna och få b ränn-
ska dor.
 Parkera inte i en b acke eller på
mjukt und erlag eftersom for donet
d å kan välta, vilket ökar risken för
b ränsleläckor och b rand.
 Parkera inte i närheten av g räs eller
an dra material som kan fatta el d.
UBP9M0M0.book Page 4 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personska dor eller dödsfall
när for donet un derhålls eller körs kan
öka om for donet inte sköts eller un der-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vi d for donsun derhåll.
VARNING
MWA15123
Stän g av motorn när un derhåll utförs om
inte annat an ges.
 När motorn är i gån g finns d et rörli-
g a delar i den där kropps delar eller
kläd er kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller bran d.
 Om motorn körs när un derhåll ut-
förs kan det led a till ö gonska dor,
b rännska dor, bran d eller kolmon-
oxi dför giftnin g – eventuellt me d
d ödlig ut gån g. Mer information om
kolmonoxi dför giftnin g finns på si-
d an 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
b roms belägg kan bli mycket varma un-
d er använ dnin g. Låt b romskomponen-
terna kallna innan d u rör vid d em för att
un dvika brännska dor.
UBP9M0M0.book Page 1 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-2
6
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
MAU49563
Ä garens verkty gssats
Ägarens verktygssats finns placerad bak-
om kåpan A. (Se sidan 6-7.)
Ta bort kåpan A med insexnyckeln som
finns under förarsadeln när du vill komma åt
verktygssatsen. (Se sidan 3-31.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparation er. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.
TIPS
Om du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.

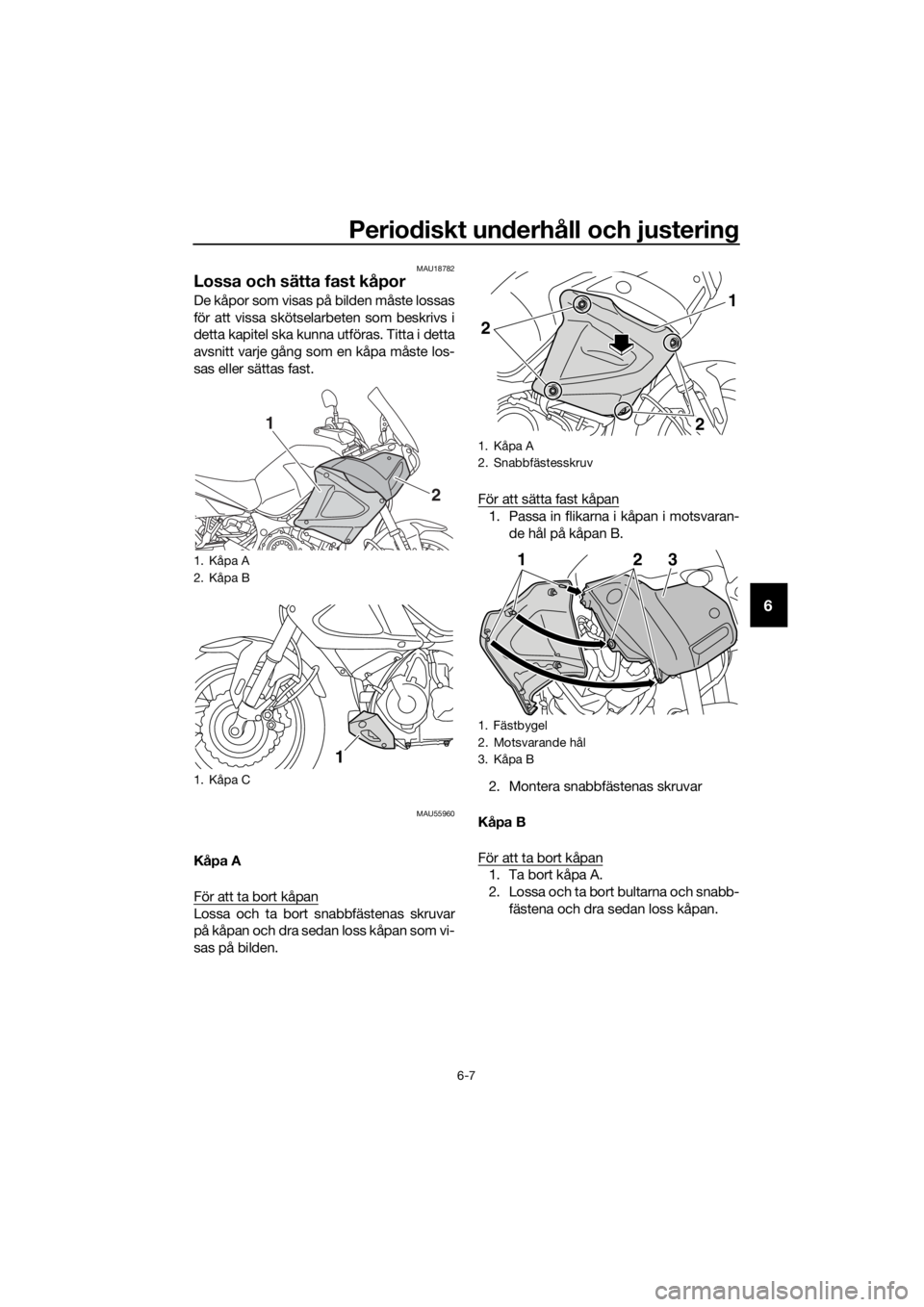

1. Ägarens verktygssats
1. Sexkantnyckel
1
1
UBP9M0M0.book Page 2 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-3
6
MAU71031
TIPS
De årli ga kontrollerna måste genomföras varje år om inte avstån dsb aserat un-
d erhåll utförs i stället.
 Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km
(6000 mi).
 De punkter som är markerade med en asteri sk bör utföras av en Yamaha-återförsäl-
jare eftersom dessa punkter kräver användande av specialverktyg, data och tekniska
kunskaper.
MAU71071Ta bell över re gel bun den skötsel för emissionssystemet
NR. ARTIKEL
1 *Bränslele dnin g • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov. √√√√√
2 *Tän dstift • Kontrollera skicket.
• Justera gapet och rengör.
√√
• Byt ut. √√
3 *Ve n t i l sp e l • Kontrollera och justera. Var 40000 km (24000 mi)
4 *Bränsleinsprutnin g• Kontrollera tomgångsvarvtalet.
√√√√√√
• Kontrollera och justera inställ- ningen. √√√√√
5 *Av gassystem • Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packningar vid behov. √√√√√
6 *Evaporativt emis-
sionssystem • Kontrollera om systemet är
skadat.
• Byt vid behov. √√X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
UBP9M0M0.book Page 3 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-4
6
MAU71372
Tabell över allmän skötsel och smörjnin g
NR. ARTIKEL
1 *Kontroll med
d ia g-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. √√√√√√
2 *Luftfilter • Byt ut. Var 40000 km (24000 mi)
3 *Kopplin g • Kontrollera funktionen, vätske-
nivån och eventuellt läckage. √√√√√
4 *Fram broms • Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Byt ut bromsbeläggen om det behövs. √√√√√√
5 *Bak broms • Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Byt ut bromsbeläggen om det behövs. √√√√√√
6 *Bromsslan gar • Kontrollera om de har sprickor
eller andra skador. √√√√√
• Byt ut. Vart 4:e år
7 *Bromsvätska • Byt. Vartannat år
8 *Hjul • Kontrollera om de är skeva eller
har skador.
• Spänn alla ekrar. Vid inledande intervall och där-
efter efter varje 5000 km (3000 mi)
9 *Däck • Kontrollera mönsterdjup och
om de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. √√√√√
10 *Hjulla ger • Kontrollera lagerspel och om de
har skador. √√√√
11 *Svin
garmsle dens
la ger • Kontrollera funktion och om
den har för stort spel. √√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
12 *Styrla
ger •
K
ontrollera om lageruppsätt-
ningarna är lösa. √√√√√
• Fyll på lagom med litiumbaserat fett. Var 50000 km (30000 mi)
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
1 10203040
0.6 6 12 18 24
UBP9M0M0.book Page 4 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-5
6
13*Ramfästen • Kontrollera att alla muttrar, bul-
tar och skruvar är ordentligt åt-
dragna. √√√√√
14 La
gertapp för
b romshan dta g • Smörj med silikonbaserat fett.
√√√√√
15 La
gertapp för
b romspe dal • Smörj med ett litiumbaserat
fett. √√√√√
16 La
gertapp för
kopplin gshan dta g • Smörj med silikonbaserat fett.
√√√√√
17 La
gertapp för väx-
elpe dal • Smörj med ett litiumbaserat
fett. √√√√√
18 Si dostö d, mittstö d• Kontrollera funktionen.
• Smörj med ett litiumbaserat
fett. √√√√√
19 *Si
dostö dets kon-
takt • Kontrollera funktionen och byt
ut vid behov. √√√√√√
20 *Fram gaffel • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
21 *Stöt dämpare • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
22 *Bakfjäd
ringens re-
läarm och le d-
punkten i
kopplin gsarmen •
K
ontrollera funktionen.
√√√√
23 Motorolja • Byt (värm upp motorn före drä-
nering).
• Kontrollera oljenivån och om det läcker olja. √√√√√√
24 Oljefilterinsats • Byt ut. √√√
25 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt. Vart 3:e år
26 *Olja i slutväxel • Kontrollera oljenivån och om
det läcker olja. √√√√√
• Byt. √√√
NR. ARTIKEL
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
UBP9M0M0.book Page 5 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-6
6
MAU72840
TIPS
Luftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
 Hydraulbroms och koppling
• Kontrollera regelbundet och fyll på bromsvätska och kopplingsvätska vid behov.
• Vart annat år bör huvudbromscylinderns och bromsokens inre komponenter bytas
samt bromsvätskan ersättas. Dessutom bör kopplingens huvudcylinders och slav-
cylinders inre komponenter bytas samt kopplingsvätskan ersättas.
• Byt bromsledningar och kopplingsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
27 *Bromskontakter,
fram och
bak • Kontrollera funktionen.
√√√√√√
28 *Rörli
ga delar och
kab lar •Smörj.
√√√√√
29 *Gashan
dta gshus
och vajer • Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset, va- jern och handtagsvärmarens
kabel. √√√√√
30 *Belysnin
g, si gna-
ler och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.6 6 12 18 24
UBP9M0M0.book Page 6 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-7
6
MAU18782
Lossa och sätta fast kåpor
De kåpor som visas på bilden måste lossas
för att vissa skötselarbeten som beskrivs i
detta kapitel ska kunna utföras. Titta i detta
avsnitt varje gång som en kåpa måste los-
sas eller sättas fast.
MAU55960
Kåpa A
För att ta bort kåpan
Lossa och ta bort snabbfästenas skruvar
på kåpan och dra sedan loss kåpan som vi-
sas på bilden. För att sätta fast kåpan
1. Passa in flikarna i kåpan i motsvaran-
de hål på kåpan B.
2. Montera snabbfästenas skruvar
Kåpa B
För att ta bort kåpan
1. Ta bort kåpa A.
2. Lossa och ta bort bultarna och snabb- fästena och dra sedan loss kåpan.

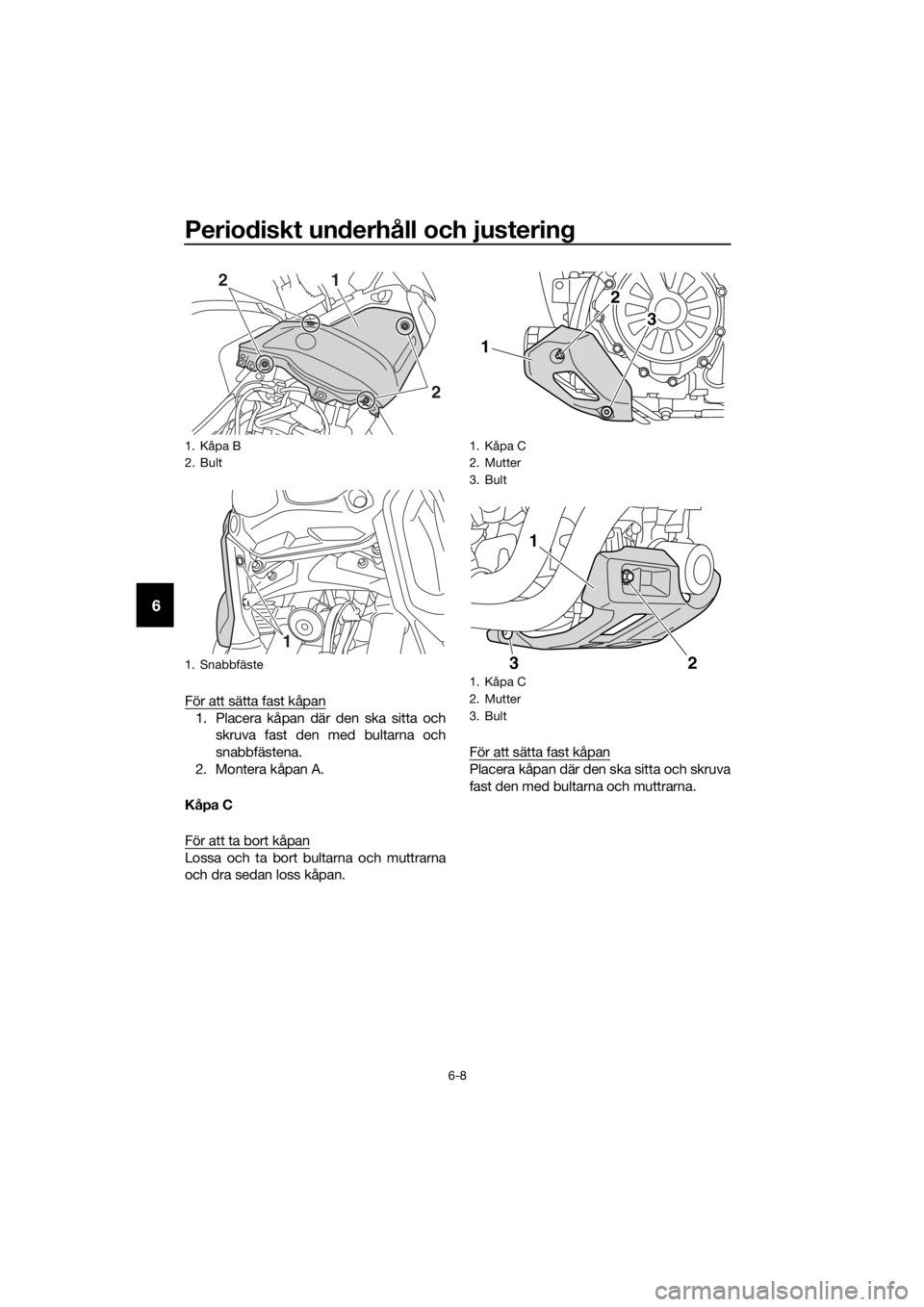

1. Kåpa A
2. Kåpa B
1. Kåpa C
1
2
1
1. Kåpa A
2. Snabbfästesskruv
1. Fästbygel
2. Motsvarande hål
3. Kåpa B
2
2
1
123
UBP9M0M0.book Page 7 Wednesday, February 8, 2017 9:06 AM

Periodiskt un derhåll och justerin g
6-8
6
För att sätta fast kåpan
1. Placera kåpan där den ska sitta och
skruva fast den med bultarna och
snabbfästena.
2. Montera kåpan A.
Kåpa C
För att ta bort kåpan
Lossa och ta bort bultarna och muttrarna
och dra sedan loss kåpan. För att sätta fast kåpan
Placera kåpan där den ska sitta och skruva
fast den med bultarna och muttrarna.
1. Kåpa B
2. Bult
1. Snabbfäste
21
2
1
1. Kåpa C
2. Mutter
3. Bult
1. Kåpa C
2. Mutter
3. Bult
2
3
1
1
2
3
UBP9M0M0.book Page 8 Wednesday, February 8, 2017 9:06 AM
