YAMAHA XT1200ZE 2019 Manuale duso (in Italian)

Pulizia e rimessaggio del motociclo
7-2
7
 prod otti chimici a ggressivi, inclusi
d eter genti per ruote fortemente
aci di, specialmente sulle ruote a
ra ggi o in ma gnesio.
 prod otti chimici a ggressivi, agenti
d eter genti abrasivi o cera sui com-
ponenti con finitura satinata. Le
spazzole possono g raffiare e dan-
ne ggiare la finitura satinata; utiliz-
zare solo spu gne morbi de o
asciu gamani.
 asciu gamani, spu gne o spazzole
contaminati da pro dotti deter genti
abrasivi o prod otti chimici aggres-
sivi, come a d esempio solventi,
benzina, antiru ggine, liqui do freni,
anti gelo, ecc.
Prima del lava ggio
1. Parcheggiare il veicolo lontano dalla luce solare diretta e lasciare che si raf-
freddi. Ciò eviterà la formazione di
macchie d’acqua.
2. Controllare che tutti i tappi, i coperchi,
i connettori e gli elementi di connes-
sione elettrici siano ben installati.
3. Coprire l’estremità della marmitta con
un sacchetto di plastica e un elastico
robusto.
4. Prelavare le macchie ostinate, come
insetti o guano di uccello, con un
asciugamano bagnato per qualche
minuto.
5. Rimuovere la sporcizia della strada e le macchie d’olio con un agente
sgrassante di qualità e una spazzola
con setole in plastica o una spugna.
ATTENZIONE: Non utilizzare a genti
s g rassanti sulle aree che necessita-
no di lubrificazione, come a d esem-
pio guarnizioni e perni ruota.
Se guire le istruzioni del pro dotto.
[HCA26290]
Lava ggio
1. Sciacquare via ogni traccia di sgras-
satore e spruzzare il veicolo con un
tubo per innaffiare. Utilizzare solo la
pressione sufficiente per svolgere
l’operazione. Evitare di spruzzare ac-
qua direttamente nella marmitta, sul
pannello portastrumenti, nell’ingresso
dell’aria o all’interno di altre aree inter-
ne, come ad esempio i vani portaog-
getti sotto la sella.
2. Lavare il veicolo con un detergente per auto di qualità miscelato con ac-
qua fresca e un asciugamano o una
spugna morbidi e puliti. Utilizzare uno
spazzolino usato o una spazzola con
setole in plastica per pulire i punti dif-
ficili da raggiungere. ATTENZIONE:
Se il veicolo è stato esposto al sale,
utilizzare ac qua fre dda. L’ac qua
cal da aumenterà le proprietà corro-
sive del sale.
[HCA26301]
3. Per i veicoli dotati di parabrezza: Puli-
re il parabrezza con un asciugamano o
una spugna morbidi inumiditi con ac-
qua e un detergente con pH neutro.
Se necessario, utilizzare un detergen-
te o un prodotto per lucidare specifico
per parabrezza di alta qualità per mo-
tocicli. ATTENZIONE: Mai utilizzare
prod otti chimici a ggressivi per puli-
re il parabrezza. Inoltre, alcuni pro-
d otti per la pulizia d ella plastica
rischiano di graffiare il parabrezza;
pertanto, provare tutti i pro dotti di
pulizia prima dell’applicazione ge-
nerale.
[HCA26310]
4. Sciacquare bene con acqua pulita. Ri- muovere tutti i residui di detergente,
poiché potrebbero essere dannosi per
i componenti in plastica.
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM

Pulizia e rimessaggio del motociclo
7-3
7
Dopo il lava ggio
1. Asciugare il veicolo con una pelle di
camoscio o un asciugamano assor-
bente, preferibilmente un panno in mi-
crofibra.
2. Per i modelli dotati di catena di tra- smissione: Asciugare e successiva-
mente lubrificare la catena di
trasmissione per prevenire la ruggine.
3. Lucidare con un prodotto specifico le superfici cromate, di alluminio e di ac-
ciaio inox. Con la lucidatura spesso si
possono eliminare le scoloriture pro-
vocate dal calore sugli impianti di sca-
rico di acciaio inox.
4. Applicare uno spray anticorrosione su tutti i componenti in metallo, compre-
se le superfici cromate o nichelate.
AVVERTENZA! Non applicare spray a base di silicone o d’olio sulle selle,
sulle manopole, sulle staffe po ggia-
pie di in g omma o sui battistra da dei
pneumatici. In caso contrario, i
componenti diventeranno scivolosi,
con il rischio d i causare la per dita di
controllo del veicolo. Pulire accura-
tamente le superfici d i q uesti com-
ponenti prima di utilizzare il veicolo.
[HWA20650]
5. Trattare i componenti in gomma, vinile
e in plastica non verniciata con un ap-
posito prodotto per la loro cura.
6. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
7. Passare una cera non abrasiva su tut- te le superfici verniciate o utilizzare
uno spray per particolari per motocicli.
8. Terminata la pulizia, avviare il motore e lasciarlo funzionare al minimo per
qualche minuto per fare asciugare
l’umidità residua.
9. Se la lente faro si è appannata, avviare il motore e accendere il faro per ri-
muovere l’umidità. 10. Lasciare asciugare completamente il
veicolo prima di rimessarlo o di coprir-
lo.
ATTENZIONE
HCA26320
Non applicare cera sui componenti
in gomma o in plastica non vernicia-
ta.
 Non utilizzare pro dotti abrasivi per
luci dare, on de evitare d i logorare la
vernice.
 Applicare spray e cera con parsi-
monia. In se guito, rimuovere il pro-
d otto in eccesso.
AVVERTENZA
HWA20660
Corpi estranei rimasti sui freni o sui
pneumatici possono far per dere il con-
trollo del veicolo.
 Accertarsi che non ci sia lubrifican-
te o cera sui freni o sui pneumatici.
 Se necessario, lavare i pneumatici
con acq ua calda e un d etergente
neutro.
 Se necessario, pulire i d ischi e le
pasti glie freno con deter gente per
freni o acetone.
 Prima di marciare a velocità eleva-
te, provare la capacità di frenata del
veicolo e d il suo comportamento in
curva.
UBP9H1H0.book Page 3 Thursday, September 6, 2018 4:50 PM

Pulizia e rimessaggio del motociclo
7-4
7
HAU83472
Rimessa
Rimessare sempre il veicolo in un luogo fre-
sco e asciutto. Se necessario, proteggerlo
dalla polvere coprendolo con un telo per-
meabile. Accertarsi che il motore e l’im-
pianto di scarico si siano raffreddati prima
di coprire il veicolo. Se il veicolo resta spes-
so fermo per settimane tra un uso e l’altro,
si consiglia di utilizzare uno stabilizzatore
per carburante di qualità dopo ogni pieno.
ATTENZIONE
HCA21170
 Se si rimessa il veicolo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quan do è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri di animali
(in consid erazione della presenza di
ammoniaca) e gli ambienti in cui
sono imma gazzinati prod otti chimi-
ci forti.
Rimessa prolun gata
Prima di rimessare il veicolo per un periodo
di tempo prolungato (60 giorni o più): 1. Eseguire tutte le riparazioni necessa- rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante,
aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi-
na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per
prevenire l’accumulo di depositi di
carburante, scaricare il carburante presente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri-
messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:a. Togliere il cappuccio candela e la candela.
b. Versare un cucchiaino da tè di olio motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danne ggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettro di della can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote di
poco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
UBP9H1H0.book Page 4 Thursday, September 6, 2018 4:50 PM

Pulizia e rimessaggio del motociclo
7-5
7
9. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com- pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTA
 Se la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
 Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 6-32.
UBP9H1H0.book Page 5 Thursday, September 6, 2018 4:50 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:2250 mm (88.6 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410/1470 mm (55.5/57.9 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 190 mm (7.48 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
266 kg (586 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 1199 cm3
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Sistema di avviamento:
Avviamento elettrico
Olio motore:
Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore: Cambio olio: 3.10 L (3.28 US qt, 2.73 Imp.qt) Con rimozione dell'elemento filtro olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Olio del car dano:
Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiatore (tutto il circuito compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Carburante:
Carburante consigliato:Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 23 L (6.1 US gal, 5.1 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Iniezione carburante:
Corpo farfallato:Sigla di identificazione:
BP81 00
Gruppo motopropulsore:
Rapporti di riduzione:
1ª: 2.769 (36/13)
2ª: 2.063 (33/16)
3ª:
1.571 (33/21)
4ª: 1.250 (30/24)
5ª: 1.042 (25/24)
6ª:
0.929 (26/28)
Pneumatico anteriore:
Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
UBP9H1H0.book Page 1 Thursday, September 6, 2018 4:50 PM

Caratteristiche tecniche
8-2
8
Pneumatico posteriore:
Tipo:Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
Carico:
Carico massimo:
204 kg (450 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Impianto d i frenatura unificato:
Comando:
Attivato dal freno anteriore
Freno anteriore:
Tipo:Freno a doppio disco idraulico
Freno posteriore:
Tipo:
Freno monodisco idraulico
Sospensione anteriore:
Tipo:Forcella telescopica
Sospensione posteriore:
Tipo:Forcellone oscillante (sospensione
articolata)
Impianto elettrico:
Tensione impianto:12 V
Batteria:
Modello:YTZ12S
Tensione, capacità: 12 V, 11.0 Ah (10 HR)
Faro:
Tipo a lampadina:Lampada alogena
Potenza lampa dina:
Faro:
H7, 55.0 W
Lampada stop/fanalino: LED
Indicatore di direzione anteriore: LED
Indicatore di direzione posteriore:
LED
Luce ausiliaria: 5.0 W Luce targa:
5.0 W
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM

Informazioni per I consumatori
9-1
9
HAU53562

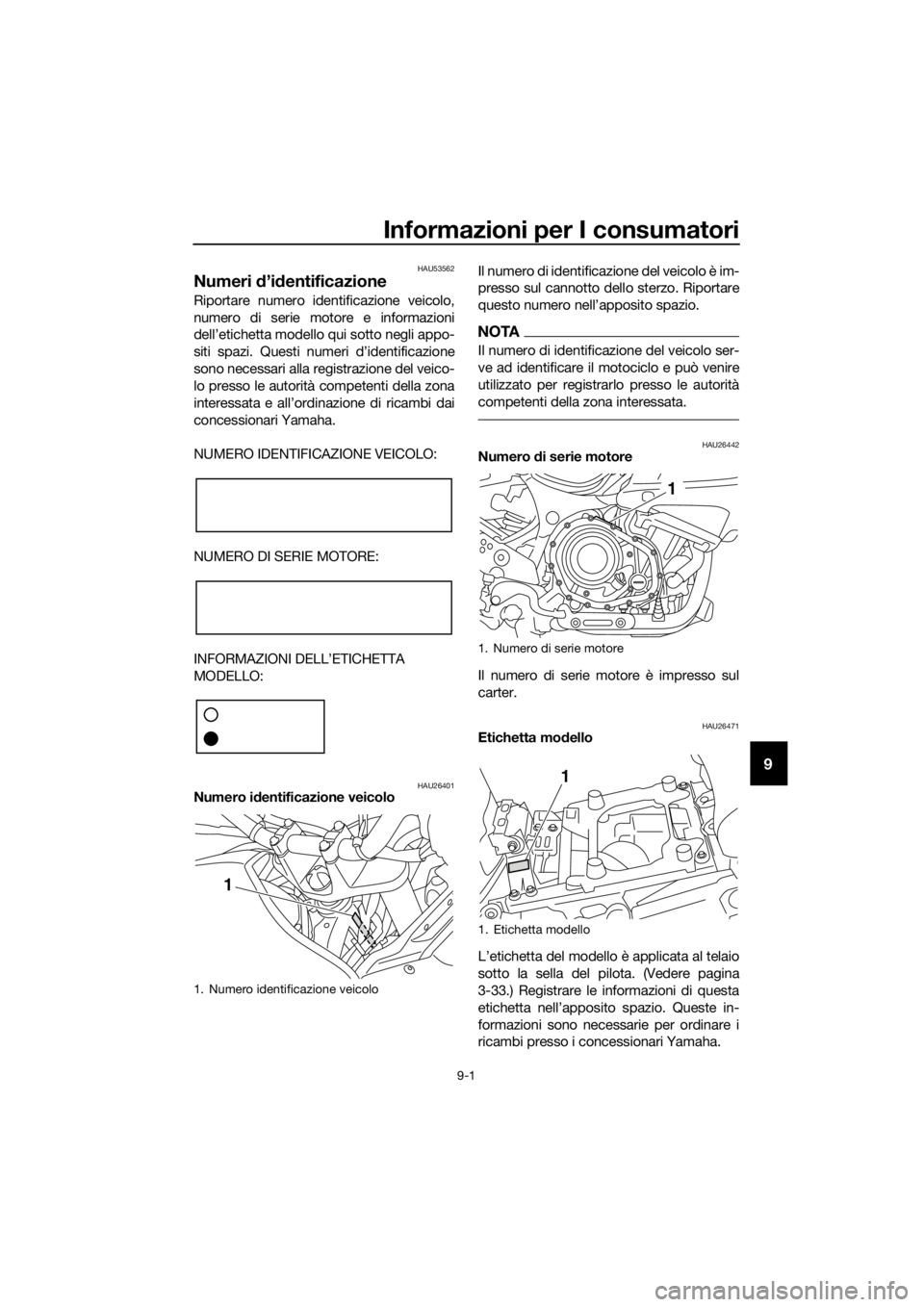

Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero i dentificazione veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero
di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-33.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBP9H1H0.book Page 1 Thursday, September 6, 2018 4:50 PM

Informazioni per I consumatori
9-2
9
HAU69910

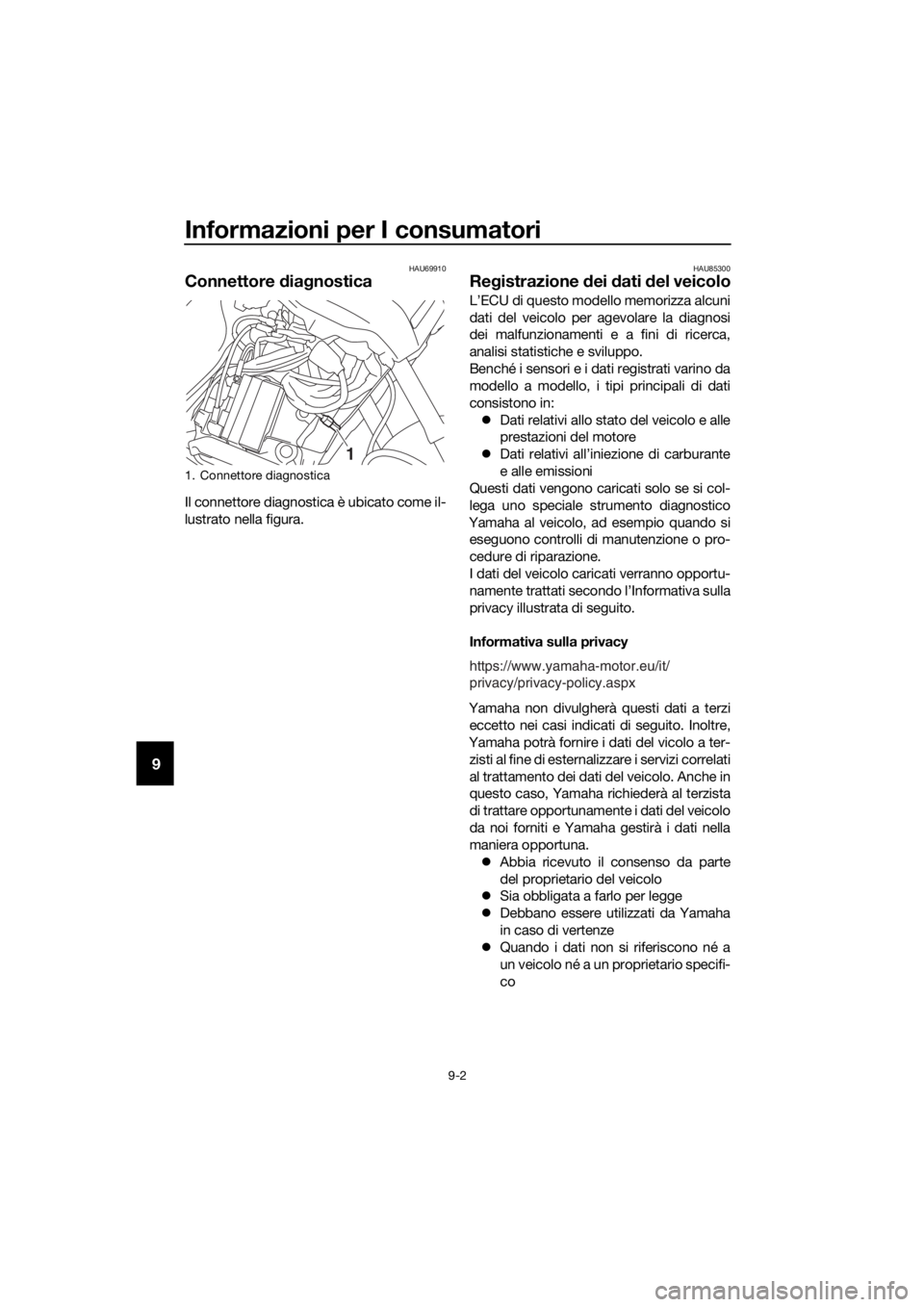

Connettore dia gnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna.  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
1. Connettore diagnostica
1
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM

10-1
10
Indice analitico
A
ABS ...................................................... 3-27
Accensione del motore .......................... 5-2
Altezza della sella pilota, regolazione... 3-34
Attacchi cinghie portabagagli .............. 3-43
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-2
C
Cambio della marcia .............................. 5-3
Candele, controllo ................................ 6-10
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-31
Carburante, consigli per ridurne il
consumo .............................................. 5-4
Carenature, rimozione e installazione .... 6-8
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ...... 6-29
Cavalletto laterale................................. 3-44
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante........... 3-23
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-33
Cura........................................................ 7-1
Cuscinetti ruote, controllo .................... 6-31
D
D-mode (modalità di guida).................. 3-22
E
Elemento filtrante ................................. 6-18
Etichetta modello ................................... 9-1
F
Filtro a carboni attivi ............................. 6-11
Forcella, controllo................................. 6-30
Fusibili, sostituzione ............................. 6-33
G
Gioco della leva freno, controllo .......... 6-24
Gioco della manopola acceleratore, controllo ............................................. 6-19
Gioco valvole........................................ 6-20
I
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/ Avviamento ........................................ 3-23
Interruttore dei menu ............................ 3-24
Interruttore dell’avvisatore acustico ..... 3-23
Interruttore di selezione........................ 3-24
Interruttore indicatori di direzione ........ 3-23
Interruttore luci d’emergenza ............... 3-24 Interruttori del sistema di regolazione
automatica della velocità .................... 3-24
Interruttori luci stop............................... 6-25
Interruttori manubrio ............................. 3-23
K
Kit attrezzi ............................................... 6-2
L
Lampada faro, sostituzione .................. 6-35
Lampada luce di posizione anteriore, sostituzione ........................................ 6-36
Lampada luce targa, sostituzione......... 6-39
Leva freno ............................................. 3-26
Leva frizione................................ 3-25, 6-24
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-29
Liquidi del freno e della frizione, cambio ................................................ 6-27
Liquido refrigerante............................... 6-17
Livello liquido freni, controllo ................ 6-26
Luce indicatori di direzione e lampada biluce stop/fanalino ............. 6-38
M
Manopola e cavo acceleratore, controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodiche ............................................. 6-4
Manutenzione, sistema di controllo emissioni............................................... 6-3
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio cardano ......................................... 6-15
Olio motore ........................................... 6-11
P
Parabrezza ............................................ 3-36
Parcheggio.............................................. 5-5
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-25
Pedale cambio ...................................... 3-25
Pedale freno.......................................... 3-27
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-28
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-20
Portapacchi........................................... 3-42
Posizioni dei componenti........................ 2-1
Presa ausiliaria (CC) .............................. 3-43
UBP9H1H0.book Page 1 Thursday, September 6, 2018 4:50 PM

Indice analitico
10-2
10
R
Regime del minimo, controllo ............... 6-19
Registrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-40
Rimessa .................................................. 7-4
Rodaggio ................................................ 5-5
Ruote .................................................... 6-23
S
Sella pilota ............................................ 3-33
Sistema di controllo della trazione........ 3-28
Sistema d’interruzione circuito
accensione ......................................... 3-45
Sistema di regolazione automatica della velocità......................................... 3-6
Sistema immobilizzatore......................... 3-1
Sospensione, regolazione anteriore e posteriore ........................................... 3-37
Spia ABS................................................. 3-4
Spia di segnalazione sistema di controllo della trazione ......................... 3-5
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia sistema di sospensioni ................... 3-5
Spie del regolatore automatico di velocità ................................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-31
Strumento multifunzione......................... 3-9
T
Tabelle di ricerca ed eliminazione guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-30
Tubo di troppopieno del serbatoio carburante .......................................... 3-32
V
Verniciatura opaca, prestare attenzione ............................................. 7-1
Y
Yamalube .............................................. 6-14
UBP9H1H0.book Page 2 Thursday, September 6, 2018 4:50 PM
