Manutenzione e regolazione perio diche
6-4
6
HAU71372
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1 *Controllo
dia gno-
stico d el sistema • Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. Ogni 40000 km (24000 mi)
3 *Frizione • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. √√√√√
4 *Freno anteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
5 *Freno posteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
6 *Tu b i f r e n i • Controllare se vi sono fessura-
zioni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
7 *Liqui do freni • Cambiare. Ogni 2 anni
8 *Ruote • Controllare il disassamento e
danneggiamenti.
• Stringere tutti i raggi. Al primo intervallo e successi-
vamente ogni 5000 km (3000 mi)
9 *Pneumatici • Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
10 *Cuscinetti ruote • Controllare che il cuscinetto
non sia allentato o danneggia-
to. √√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UBP9H1H0.book Page 4 Thursday, September 6, 2018 4:50 PM
Page 72 of 122

Manutenzione e regolazione perio diche
6-5
6
11 *Cuscinetti perno
di
g ui da forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cu-
scinetti non siano allentati. √√√√√
• Riempire moderatamente con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
13 *Fissa
ggi d ella par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silico-
ne. √√√√√
15 Perno
di rotazione
d el ped ale freno • Lubrificare con grasso a base
di sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso al silico-
ne. √√√√√
17 Perno
di rotazione
d el ped ale cambio • Lubrificare con grasso a base
di sapone di litio. √√√√√
18 Cavalletto latera-
le, cavalletto cen-
trale • Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio. √√√√√
19 *Interruttore caval-
letto laterale • Controllare il funzionamento e,
se necessario, sostituire. √√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
21 *Assieme ammor-
tizzatore • Controllare il funzionamento e
l’
assenza di perdite di olio.
• Sostituire se necessario. √√√√
22 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio
d i colle gamento
d ella sospensione
posteriore • Controllare il funzionamento.
√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UBP9H1H0.book Page 5 Thursday, September 6, 2018 4:50 PM
Page 73 of 122

Manutenzione e regolazione perio diche
6-6
6
HAU72841
NOTA
Filtro aria
Il filtro aria di questo modello utilizza una cartuccia monouso di carta con rivestimento
d’olio che deve essere sostituita. Non usar e aria compressa per la pulizia, poiché si
causerebbero solo danni.
L’elemento filtrante va sostituito più spesso se si guida spesso con la pioggia o in
zone polverose.
23 Olio motore • Cambiare (scaldare il motore
prima del drenaggio).
• Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. √√√√√√
24 Cartuccia filtro olio • Sostituire. √√√
25 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
26 *Olio car dano • Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. √√√√√
• Cambiare. √√√
27 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
28 *Parti in movimen-
to e cavi
• Lubrificare.
√√√√√
29 *Corpo manopola
acceleratore e
cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola acceleratore, il cavo e il cavo ri-
scaldatore manopola. √√√√√
30 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UBP9H1H0.book Page 6 Thursday, September 6, 2018 4:50 PM
Page 74 of 122

Manutenzione e regolazione perio diche
6-7
6
Manutenzione del freno e della frizione idraulici
Controllare a intervalli regolari i serbatoi liquido freni e liquido frizione idraulica. Rab-
boccare secondo necessità.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché
della pompa frizione e della pompa disinnesto frizione, e cambiare il liquido freni ed il
liquido della frizione.
Sostituire i tubi freno e frizione idraulica og ni quattro anni o prima se sono fessurati o
danneggiati.
UBP9H1H0.book Page 7 Thursday, September 6, 2018 4:50 PM
Page 75 of 122

Manutenzione e regolazione perio diche
6-8
6
HAU18782
Rimozione e d installazione delle
carenature
Le carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU55960
Carenatura A
Per rimuovere la carenatura
Rimuovere le viti fissaggio rapido ed estrar-
re la carenatura come illustrato nella figura. Per installare la carenatura
1. Inserire le sporgenze sulla carenatura
nei fori d’accoppiamento nella care-
natura B.
2. Installare le viti fissaggio rapido.
Carenatura B
Per rimuovere la carenatura
1. Togliere la carenatura A.
2. Togliere i bulloni ed i fissaggi rapidi, e poi estrarre la carenatura.
1. Carenatura A
2. Carenatura B
1. Carenatura C
1
2
1
1. Carenatura A
2. Vite fissaggio rapido
1. Sporgenza
2. Foro d’accoppiamento
3. Carenatura B
2
2
1
123
UBP9H1H0.book Page 8 Thursday, September 6, 2018 4:50 PM
Page 76 of 122

Manutenzione e regolazione perio diche
6-9
6
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni ed i fissaggi rapidi.
2. Installare la carenatura A.
Carenatura C
Per rimuovere la carenatura
Togliere i bulloni e i dadi, e poi asportare la
carenatura. Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni e i dadi.
1. Carenatura B
2. Bullone
1. Fissaggio rapido
21
2
1
1. Carenatura C
2. Dado
3. Bullone
1. Carenatura C
2. Dado
3. Bullone
2
3
1
1
2
3
UBP9H1H0.book Page 9 Thursday, September 6, 2018 4:50 PM
Page 77 of 122

Manutenzione e regolazione perio diche
6-10
6
HAU19653
Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica. Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si spin ge.
Can dela secon do specifica:
NGK/CPR8EB9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBP9H1H0.book Page 10 Thursday, September 6, 2018 4:50 PM
Page 78 of 122

Manutenzione e regolazione perio diche
6-11
6
HAU79401
Filtro a carboni attivi
Questo modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
Verificare il collegamento di ciascun
tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
Controllare che il tubetto sfiato filtro a
carboni attivi sia posizionato fuori dal-
la carenatura.
HAU49508

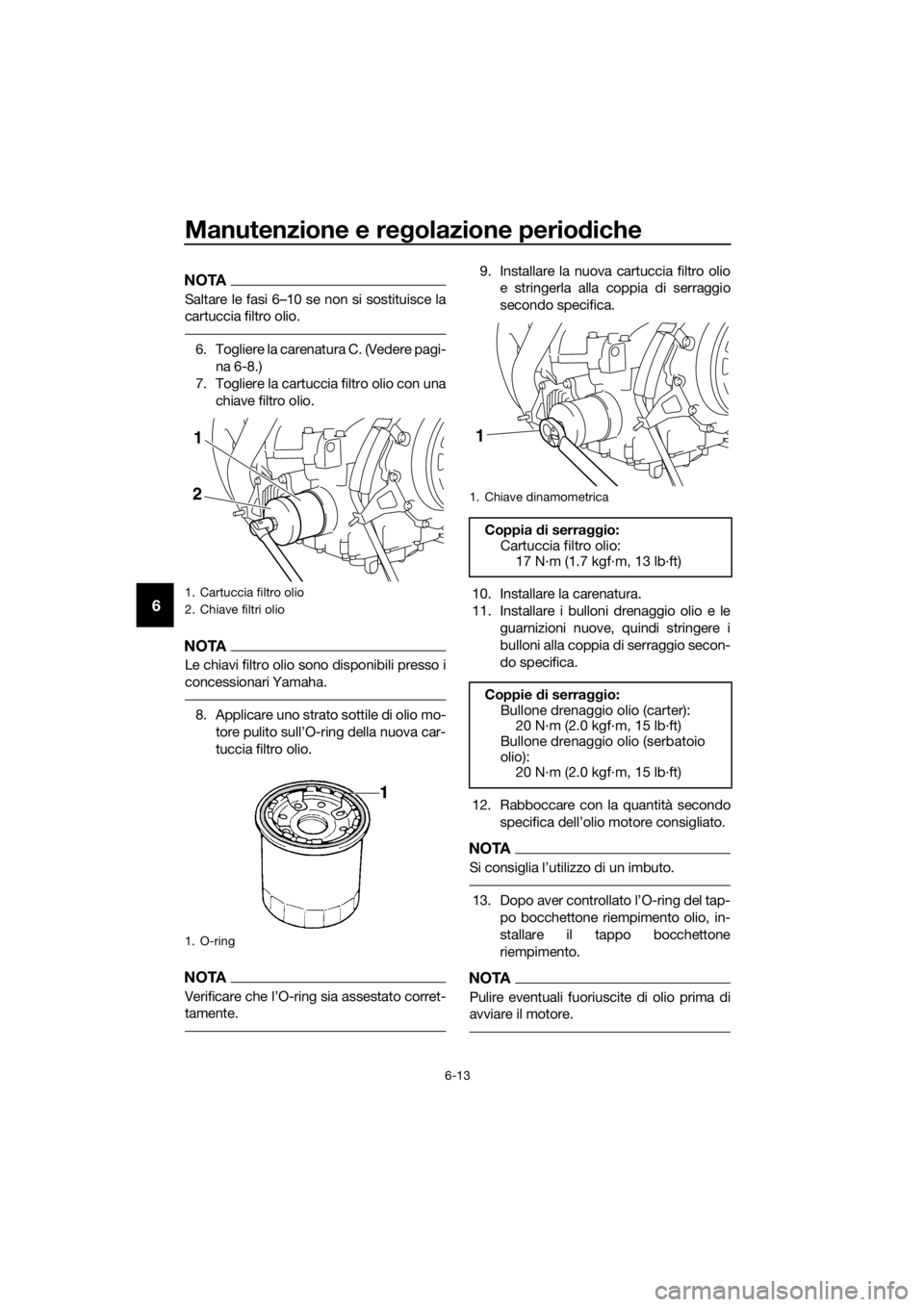

Olio motore
Il livello dell’olio motore deve essere con-
trollato regolarmente. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.
Per controllare il livello dell’olio motore
1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, riscaldarlo per
dieci minuti fino a quando l’olio moto-
re ha raggiunto la temperatura norma-
le di 60 °C (140 °F), e poi spegnerlo.
3. Attendere qualche minuto affinché il li- vello dell’olio si assesti ai fini di una
lettura precisa e poi controllare il livello
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
2
1
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Con rimozione dell'elemento filtro
olio: 3.40 L (3.59 US qt, 2.99 Imp.qt)
UBP9H1H0.book Page 11 Thursday, September 6, 2018 4:50 PM
Page 79 of 122

Manutenzione e regolazione perio diche
6-12
6
dell’olio attraverso l’oblò ispezione li-
vello olio motore situato in basso sul
lato destro del carter.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è pari o inferiore al ri-
ferimento livello min., togliere il tappo
riempimento olio e aggiungere olio.
5. Controllare l’O-ring del tappo boc- chettone riempimento olio motore.
Sostituire se danneggiata.
6. Installare il tappo bocchettone riempi- mento olio motore. Per cambiare l’olio motore (e il filtro)
1. Accendere il motore e lasciarlo girare
al minimo per qual che minuto per ri-
scaldare l’olio, dopo di che arrestare il
motore.
2. Posizionare una coppa dell’olio sotto il serbatoio olio per raccogliere l’olio
esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio e la rispettiva guarnizione per
scaricare l’olio dal serbatoio olio.
4. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
5. Togliere il bullone drenaggio olio mo- tore e la rispettiva guarnizione per
scaricare l’olio dal carter.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Tappo bocchettone riempimento olio motore
1. Tappo bocchettone riempimento olio motore
2. O-ring
4
2
3
1
2
1
1. Bullone scarico olio mo tore (serbatoio olio)
2. Guarnizione
1. Bullone scarico olio motore (carter)
2. Guarnizione
1
2
1
2
UBP9H1H0.book Page 12 Thursday, September 6, 2018 4:50 PM
Page 80 of 122

Manutenzione e regolazione perio diche
6-13
6
NOTA
Saltare le fasi 6–10 se non si sostituisce la
cartuccia filtro olio.
6. Togliere la carenatura C. (Vedere pagi-
na 6-8.)
7. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
8. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
9. Installare la nuova cartuccia filtro olioe stringerla alla coppia di serraggio
secondo specifica.
10. Installare la carenatura.
11. Installare i bulloni drenaggio olio e le guarnizioni nuove, quindi stringere i
bulloni alla coppia di serraggio secon-
do specifica.
12. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
NOTA
Si consiglia l’utilizzo di un imbuto.
13. Dopo aver controllato l’O-ring del tap-po bocchettone riempimento olio, in-
stallare il tappo bocchettone
riempimento.
NOTA
Pulire eventuali fuoriuscite di olio prima di
avviare il motore.
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
2
1
1. Chiave dinamometrica
Coppia d i serraggio:
Cartuccia filtro olio: 17 N·m (1.7 kgf·m, 13 lb·ft)
Coppie d i serraggio:
Bullone drenaggio olio (carter): 20 N·m (2.0 kgf·m, 15 lb·ft)
Bullone drenaggio olio (serbatoio
olio): 20 N·m (2.0 kgf·m, 15 lb·ft)
1
UBP9H1H0.book Page 13 Thursday, September 6, 2018 4:50 PM
