YAMAHA XT660X 2008 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU22270

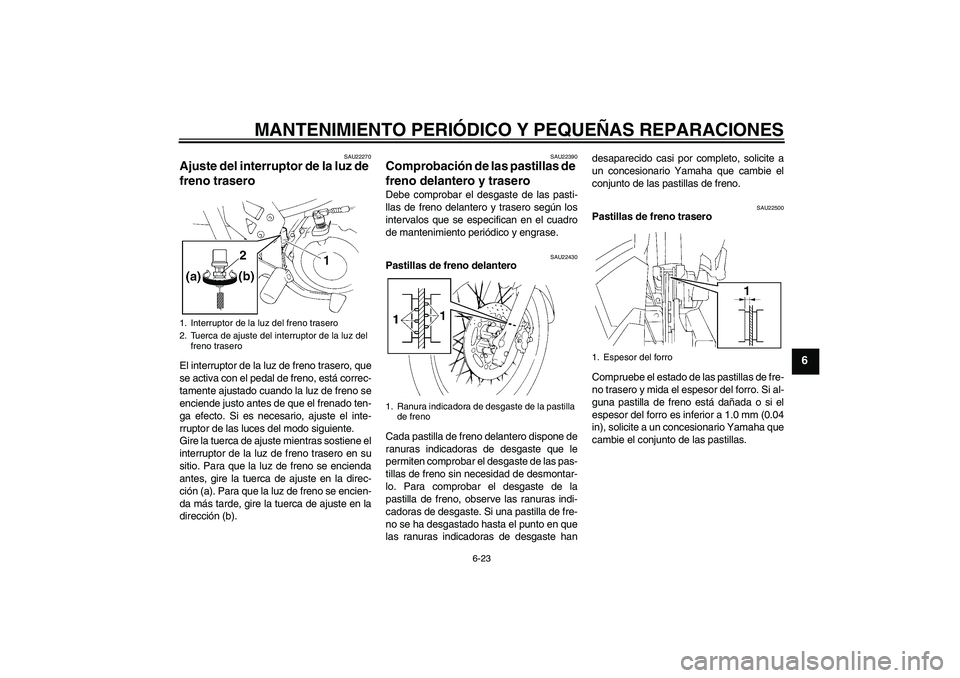

Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste handesaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 1.0 mm (0.04
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Espesor del forro
U5VKS1S0.book Page 23 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU22580
Comprobación del líquido de fre-
no Freno delantero
Freno traseroSi el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U5VKS1S0.book Page 24 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU22760

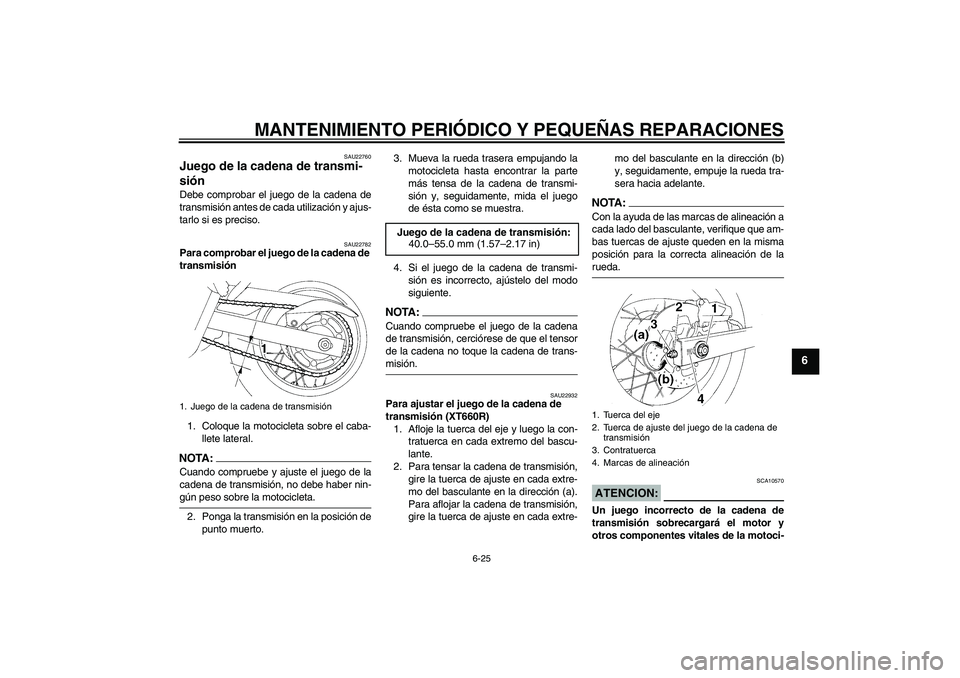

Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22782
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTA:Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
NOTA:Cuando compruebe el juego de la cadena
de transmisión, cerciórese de que el tensor
de la cadena no toque la cadena de trans-misión.
SAU22932
Para ajustar el juego de la cadena de
transmisión (XT660R)
1. Afloje la tuerca del eje y luego la con-
tratuerca en cada extremo del bascu-
lante.
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bas tuercas de ajuste queden en la misma
posición para la correcta alineación de larueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
1. Juego de la cadena de transmisión
Juego de la cadena de transmisión:
40.0–55.0 mm (1.57–2.17 in)
1. Tuerca del eje
2. Tuerca de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
U5VKS1S0.book Page 25 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
cleta y puede provocar que la cadena se
salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisióndentro de los límites especificados.
3. Apriete las contratuercas y luego la
tuerca del eje con el par especificado.
SAU34311

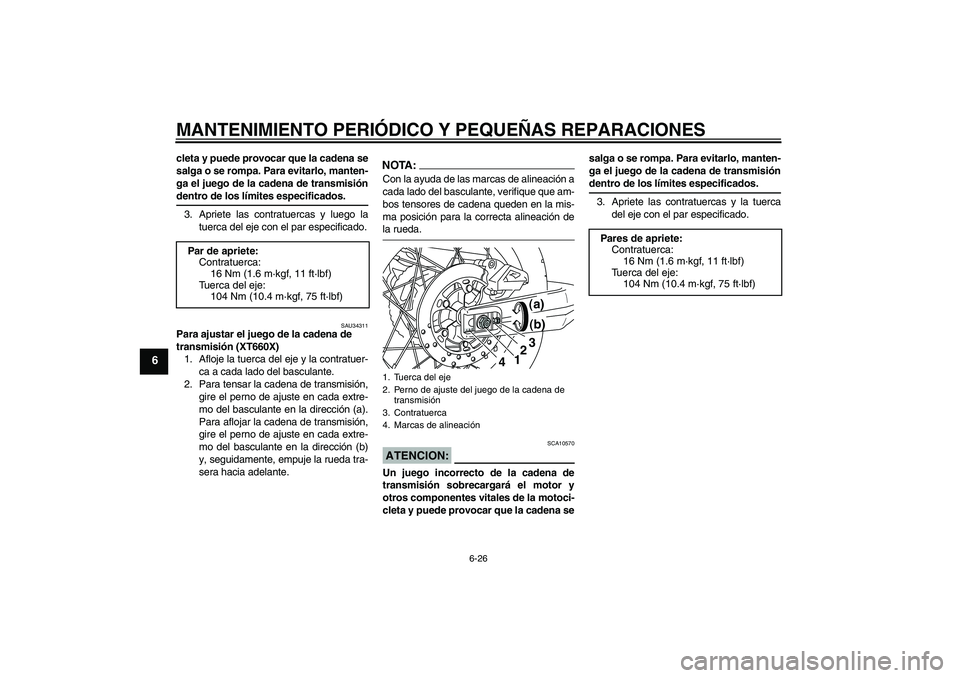

Para ajustar el juego de la cadena de
transmisión (XT660X)
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena sesalga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete las contratuercas y la tuerca
del eje con el par especificado.
Par de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca del eje:
104 Nm (10.4 m·kgf, 75 ft·lbf)
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
4
3
12(a)
(b)
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca del eje:
104 Nm (10.4 m·kgf, 75 ft·lbf)
U5VKS1S0.book Page 26 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23022

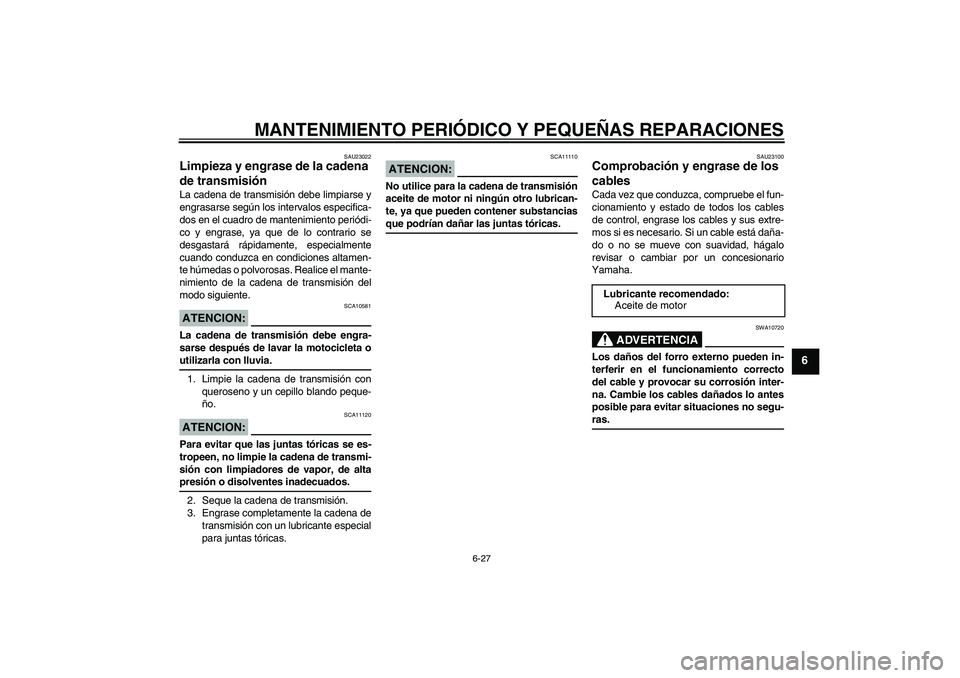

Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.Lubricante recomendado:
Aceite de motor
U5VKS1S0.book Page 27 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU23111

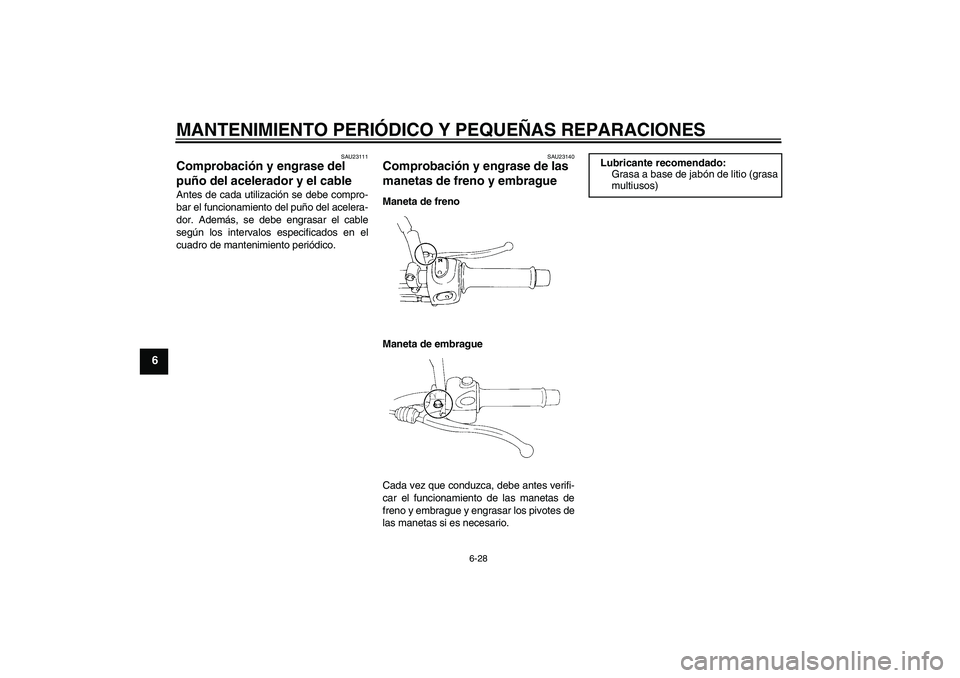

Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU23140
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U5VKS1S0.book Page 28 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU23180

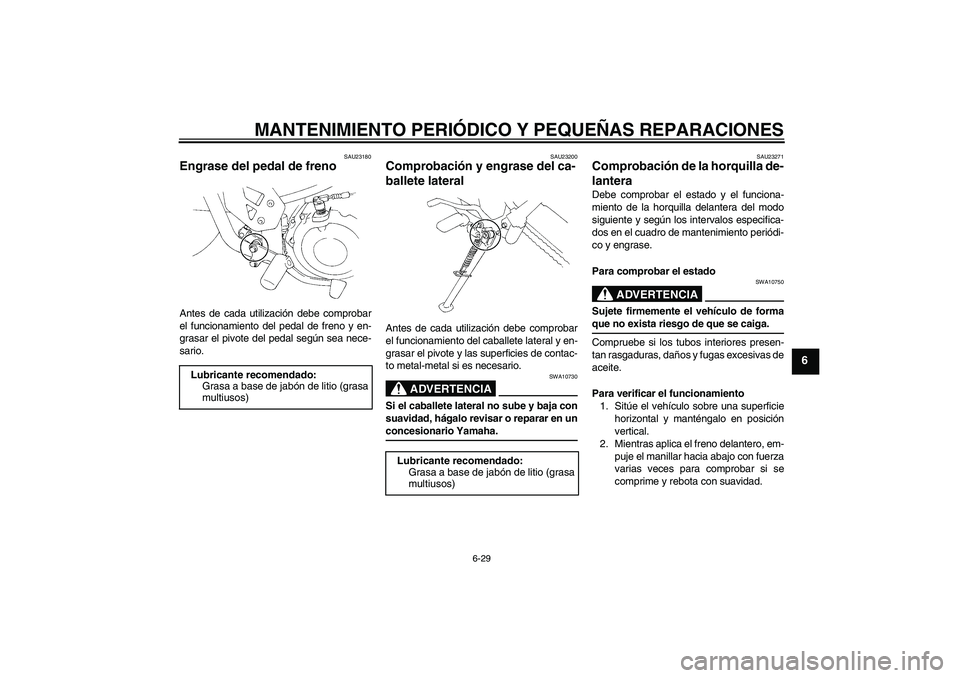

Engrase del pedal de freno Antes de cada utilización debe comprobar
el funcionamiento del pedal de freno y en-
grasar el pivote del pedal según sea nece-
sario.
SAU23200
Comprobación y engrase del ca-
ballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10730
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
SAU23271

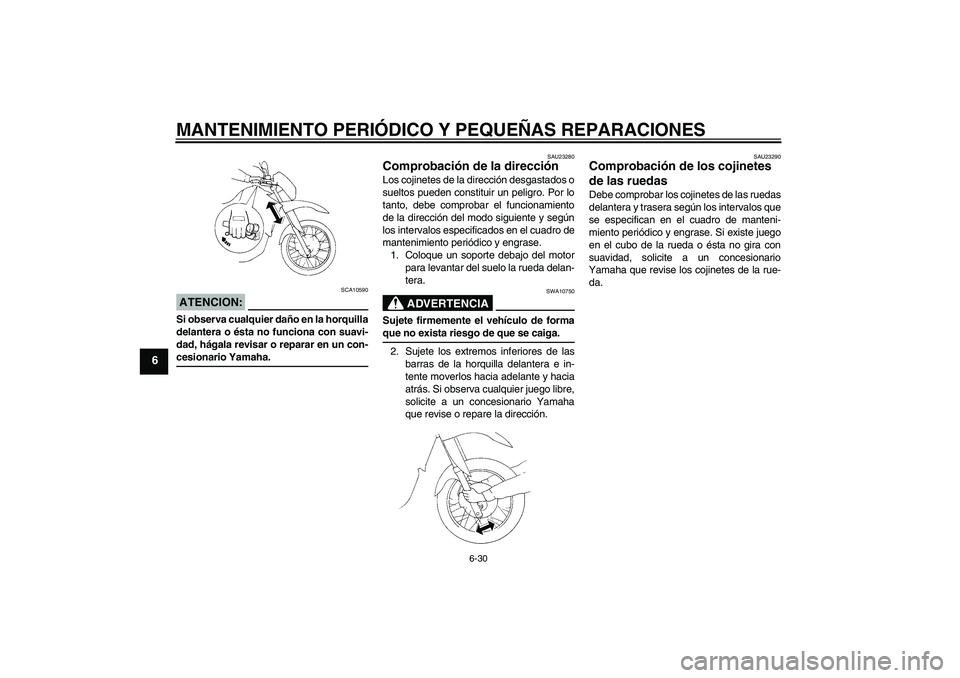

Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad. Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U5VKS1S0.book Page 29 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
U5VKS1S0.book Page 30 Friday, July 21, 2006 9:33 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
SAUM1730
Batería Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.ATENCION:
SCA10620
No intente nunca extraer los precintos
de las células de la batería, ya que la da-ñaría de forma irreparable.
Para acceder a la batería
1. Desmonte el asiento. (Véase la página
3-11.)
2. Desmonte la tapa de la batería extra-
yendo los pernos.Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúresede que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
1. Borne negativo de la batería
2. Borne positivo de la batería
3. Perno
4. Tapa de la batería
U5VKS1S0.book Page 31 Friday, July 21, 2006 9:33 AM

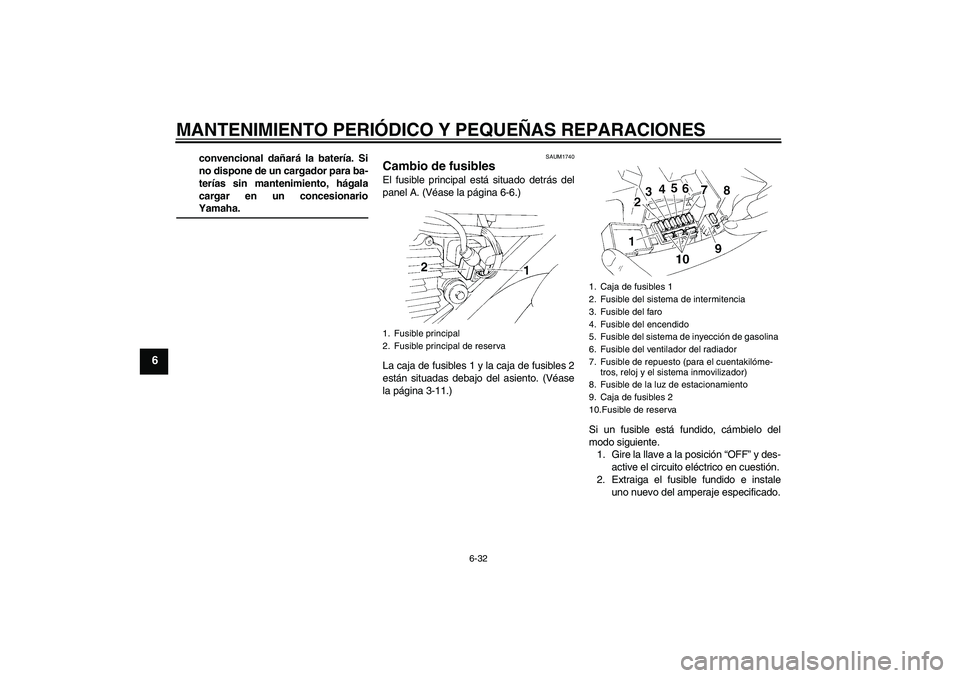

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAUM1740
Cambio de fusibles El fusible principal está situado detrás del
panel A. (Véase la página 6-6.)
La caja de fusibles 1 y la caja de fusibles 2
están situadas debajo del asiento. (Véase
la página 3-11.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.1. Fusible principal
2. Fusible principal de reserva
1. Caja de fusibles 1
2. Fusible del sistema de intermitencia
3. Fusible del faro
4. Fusible del encendido
5. Fusible del sistema de inyección de gasolina
6. Fusible del ventilador del radiador
7. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
8. Fusible de la luz de estacionamiento
9. Caja de fusibles 2
10.Fusible de reserva
U5VKS1S0.book Page 32 Friday, July 21, 2006 9:33 AM
