ESP YAMAHA XT660Z 2011 Betriebsanleitungen (in German)

GAUS1172

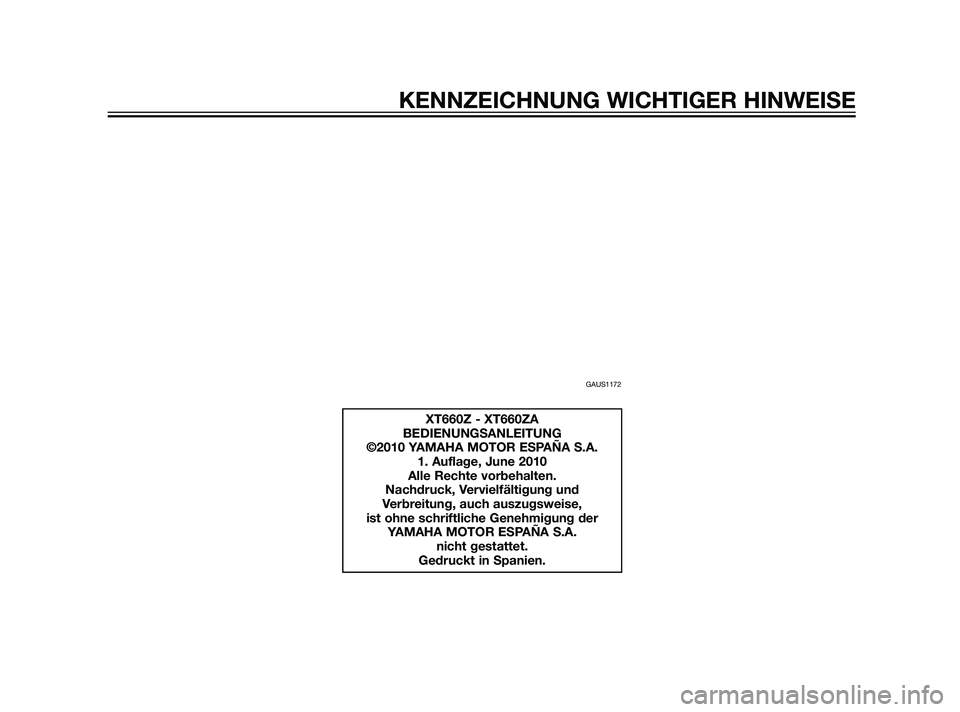

XT660Z - XT660ZA
BEDIENUNGSANLEITUNG
©2010 YAMAHA MOTOR ESPAÑA S.A.
1. Auflage, June 2010
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
YAMAHA MOTOR ESPAÑA S.A.
nicht gestattet.
Gedruckt in Spanien.
KENNZEICHNUNG WICHTIGER HINWEISE
56P-F8199-G0 30/6/10 09:43 Página 5

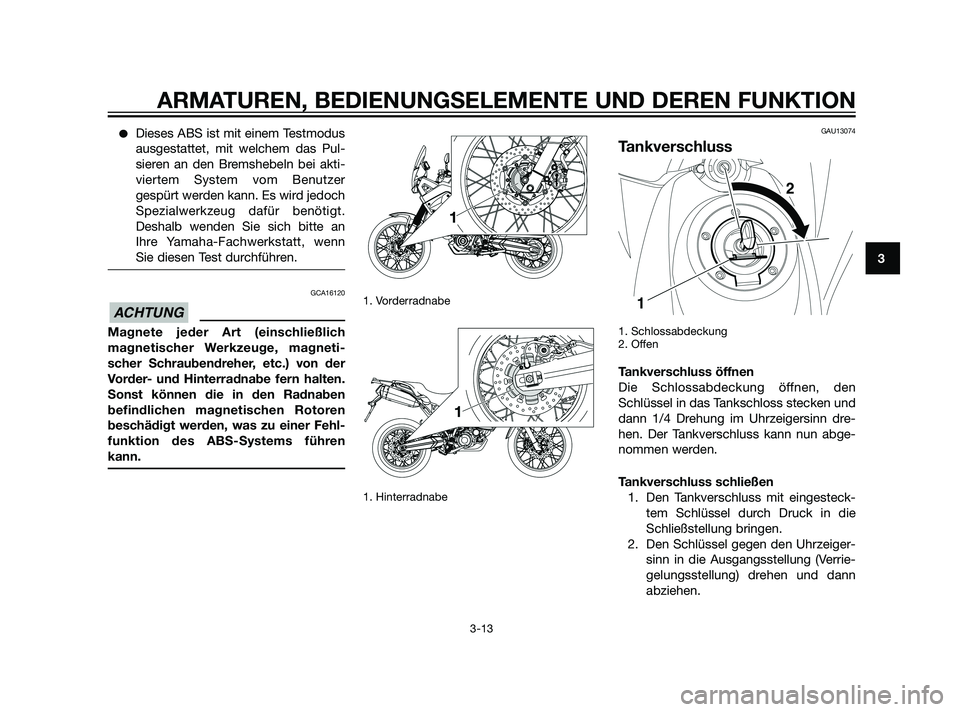

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pul-
sieren an den Bremshebeln bei akti-
viertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt.
Deshalb wenden Sie sich bitte an
Ihre Yamaha-Fachwerkstatt, wenn
Sie diesen Test durchführen.
GCA16120
Magnete jeder Art (einschließlich
magnetischer Werkzeuge, magneti-
scher Schraubendreher, etc.) von der
Vorder- und Hinterradnabe fern halten.
Sonst können die in den Radnaben
befindlichen magnetischen Rotoren
beschädigt werden, was zu einer Fehl-
funktion des ABS-Systems führen
kann.
1. Vorderradnabe
1. Hinterradnabe
GAU13074
Tankverschluss
1. Schlossabdeckung
2. Offen
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluss kann nun abge-
nommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
56P-F8199-G0 30/6/10 09:43 Página 31

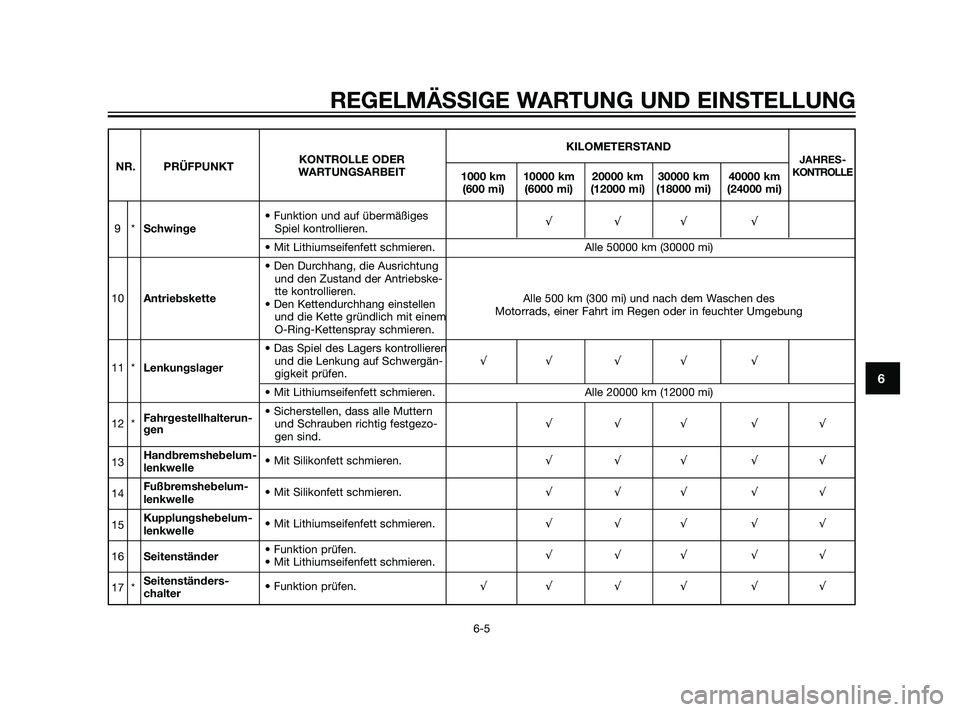

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
KILOMETERSTAND
NR. PRÜFPUNKTKONTROLLE ODER JAHRES-WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 kmKONTROLLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
• Funktion und auf übermäßiges
9*SchwingeSpiel kontrollieren.√√√ √
• Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
• Den Durchhang, die Ausrichtung
und den Zustand der Antriebske-
10Antriebskettette kontrollieren.
Alle 500 km (300 mi) und nach dem Waschen des
• Den Kettendurchhang einstellen
Motorrads, einer Fahrt im Regen oder in feuchter Umgebung
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.
• Das Spiel des Lagers kontrollieren
11 *Lenkungslagerund die Lenkung auf Schwergän-√√ √ √ √
gigkeit prüfen.
• Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
Fahrgestellhalterun-• Sicherstellen, dass alle Muttern
12 * und Schrauben richtig festgezo-√√√ √√
gen
gen sind.
13Handbremshebelum-
lenkwelle• Mit Silikonfett schmieren.√√√ √√
14Fußbremshebelum-
lenkwelle• Mit Silikonfett schmieren.√√√ √√
15Kupplungshebelum-
lenkwelle• Mit Lithiumseifenfett schmieren.√√√ √√
16Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√ √√
17 *Seitenständers-
chalter• Funktion prüfen.√√ √ √ √ √
56P-F8199-G0 30/6/10 09:43 Página 51

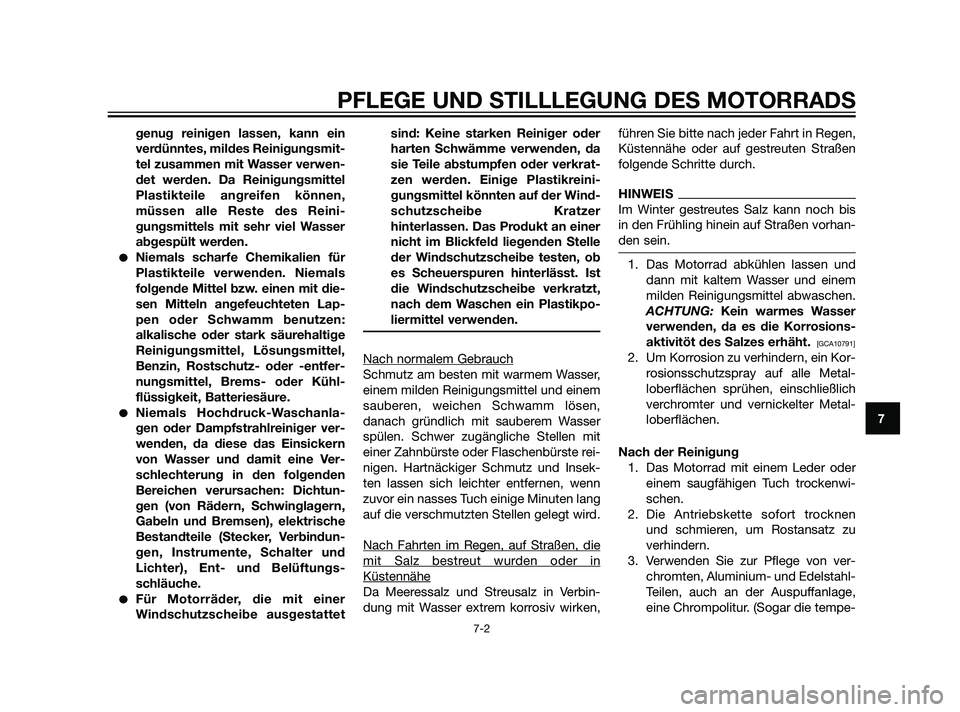

genug reinigen lassen, kann ein
verdünntes, mildes Reinigungsmit-
tel zusammen mit Wasser verwen-
det werden. Da Reinigungsmittel
Plastikteile angreifen können,
müssen alle Reste des Reini-
gungsmittels mit sehr viel Wasser
abgespült werden.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals
folgende Mittel bzw. einen mit die-
sen Mitteln angefeuchteten Lap-
pen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühl-
flüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden
Bereichen verursachen: Dichtun-
gen (von Rädern, Schwinglagern,
Gabeln und Bremsen), elektrische
Bestandteile (Stecker, Verbindun-
gen, Instrumente, Schalter und
Lichter), Ent- und Belüftungs-
schläuche.
Für Motorräder, die mit einer
Windschutzscheibe ausgestattetsind: Keine starken Reiniger oder
harten Schwämme verwenden, da
sie Teile abstumpfen oder verkrat-
zen werden. Einige Plastikreini-
gungsmittel könnten auf der Wind-
schutzscheibe Kratzer
hinterlassen. Das Produkt an einer
nicht im Blickfeld liegenden Stelle
der Windschutzscheibe testen, ob
es Scheuerspuren hinterlässt. Ist
die Windschutzscheibe verkratzt,
nach dem Waschen ein Plastikpo-
liermittel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen,
danach gründlich mit sauberem Wasser
spülen. Schwer zugängliche Stellen mit
einer Zahnbürste oder Flaschenbürste rei-
nigen. Hartnäckiger Schmutz und Insek-
ten lassen sich leichter entfernen, wenn
zuvor ein nasses Tuch einige Minuten lang
auf die verschmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis
in den Frühling hinein auf Straßen vorhan-
den sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:Kein warmes Wasser
verwenden, da es die Korrosions-
aktivitöt des Salzes erhäht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen
und schmieren, um Rostansatz zu
verhindern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
56P-F8199-G0 30/6/10 09:44 Página 89

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2010.06
(G)
56P-F8199-G0 30/6/10 09:44 Página 100
