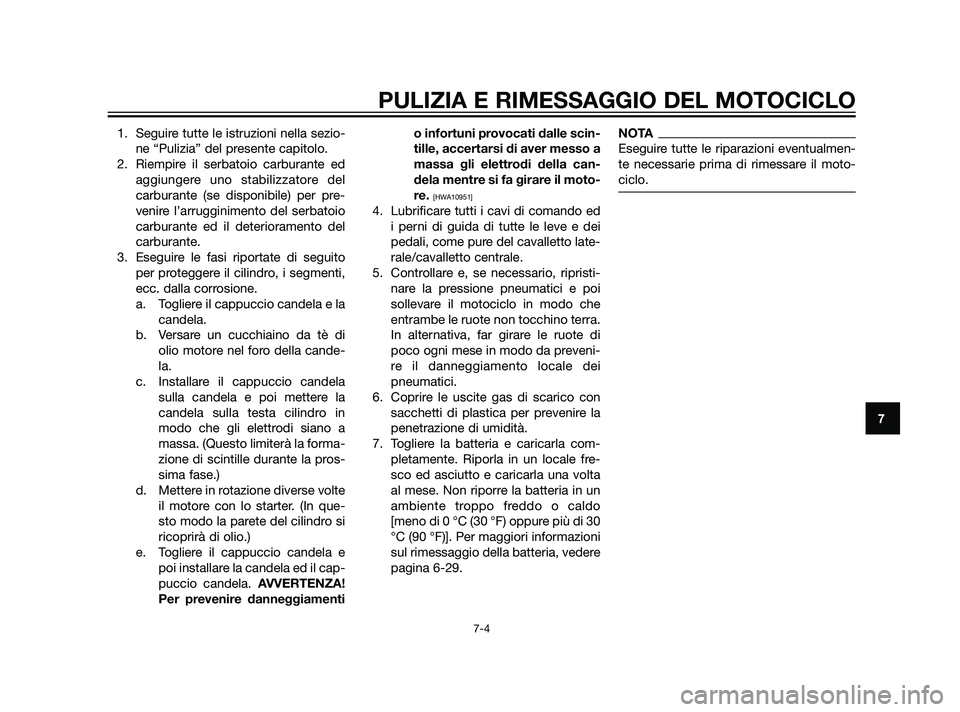

1. Seguire tutte le istruzioni nella sezio-
ne “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del
carburante (se disponibile) per pre-
venire l’arrugginimento del serbatoio
carburante ed il deterioramento del
carburante.
3. Eseguire le fasi riportate di seguito
per proteggere il cilindro, i segmenti,
ecc. dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di
olio motore nel foro della cande-
la.
c. Installare il cappuccio candela
sulla candela e poi mettere la
candela sulla testa cilindro in
modo che gli elettrodi siano a
massa. (Questo limiterà la forma-
zione di scintille durante la pros-
sima fase.)
d. Mettere in rotazione diverse volte
il motore con lo starter. (In que-
sto modo la parete del cilindro si
ricoprirà di olio.)
e. Togliere il cappuccio candela e
poi installare la candela ed il cap-
puccio candela. AVVERTENZA!
Per prevenire danneggiamentio infortuni provocati dalle scin-
tille, accertarsi di aver messo a
massa gli elettrodi della can-
dela mentre si fa girare il moto-
re.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed
i perni di guida di tutte le leve e dei
pedali, come pure del cavalletto late-
rale/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi
sollevare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da preveni-
re il danneggiamento locale dei
pneumatici.
6. Coprire le uscite gas di scarico con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
ambiente troppo freddo o caldo
[meno di 0 °C (30 °F) oppure più di 30
°C (90 °F)]. Per maggiori informazioni
sul rimessaggio della batteria, vedere
pagina 6-29.
NOTA
Eseguire tutte le riparazioni eventualmen-
te necessarie prima di rimessare il moto-
ciclo.
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
56P-F8199-H0 30/6/10 15:49 Página 91

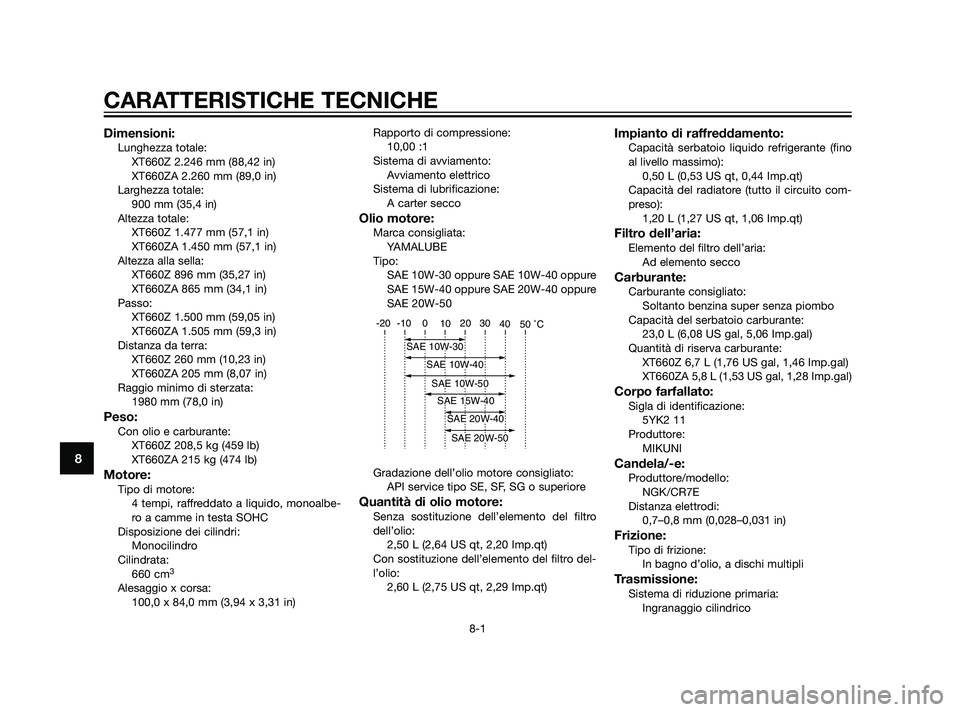

Dimensioni:Lunghezza totale:
XT660Z 2.246 mm (88,42 in)
XT660ZA 2.260 mm (89,0 in)
Larghezza totale:
900 mm (35,4 in)
Altezza totale:
XT660Z 1.477 mm (57,1 in)
XT660ZA 1.450 mm (57,1 in)
Altezza alla sella:
XT660Z 896 mm (35,27 in)
XT660ZA 865 mm (34,1 in)
Passo:
XT660Z 1.500 mm (59,05 in)
XT660ZA 1.505 mm (59,3 in)
Distanza da terra:
XT660Z 260 mm (10,23 in)
XT660ZA 205 mm (8,07 in)
Raggio minimo di sterzata:
1980 mm (78,0 in)
Peso:Con olio e carburante:
XT660Z 208,5 kg (459 lb)
XT660ZA 215 kg (474 lb)
Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbe-
ro a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
660 cm
3
Alesaggio x corsa:
100,0 x 84,0 mm (3,94 x 3,31 in)Rapporto di compressione:
10,00 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:Senza sostituzione dell’elemento del filtro
dell’olio:
2,50 L (2,64 US qt, 2,20 Imp.qt)
Con sostituzione dell’elemento del filtro del-
l’olio:
2,60 L (2,75 US qt, 2,29 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino
al livello massimo):
0,50 L (0,53 US qt, 0,44 Imp.qt)
Capacità del radiatore (tutto il circuito com-
preso):
1,20 L (1,27 US qt, 1,06 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento secco
Carburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
23,0 L (6,08 US gal, 5,06 Imp.gal)
Quantità di riserva carburante:
XT660Z 6,7 L (1,76 US gal, 1,46 Imp.gal)
XT660ZA 5,8 L (1,53 US gal, 1,28 Imp.gal)
Corpo farfallato:Sigla di identificazione:
5YK2 11
Produttore:
MIKUNI
Candela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0,7–0,8 mm (0,028–0,031 in)
Frizione:Tipo di frizione:
In bagno d’olio, a dischi multipli
Trasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARATTERISTICHE TECNICHE
8-1
8
56P-F8199-H0 30/6/10 15:49 Página 92

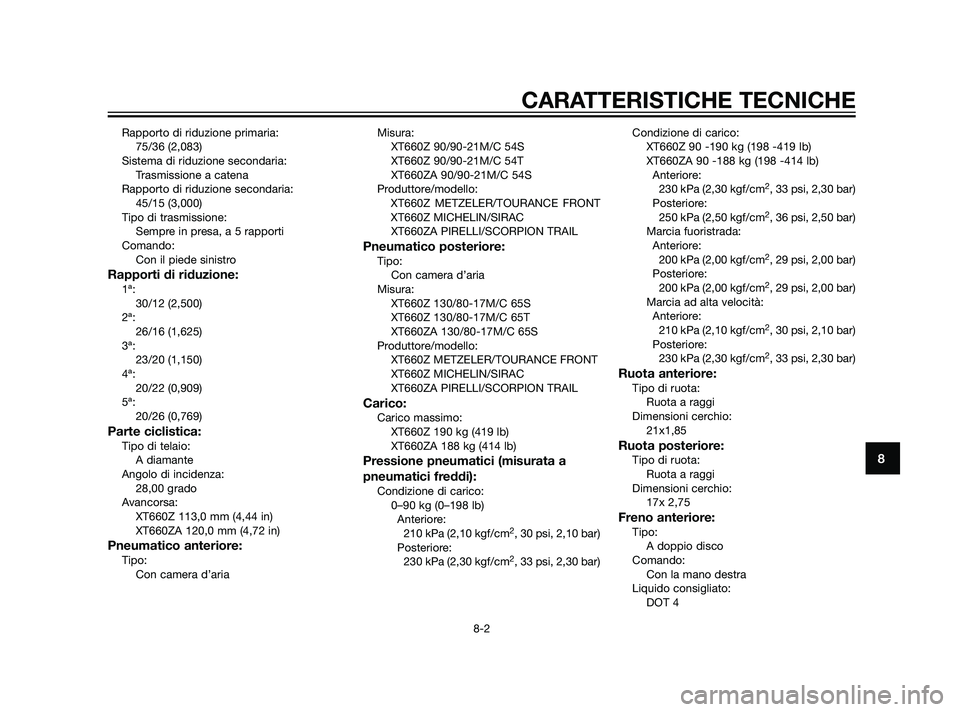

Rapporto di riduzione primaria:
75/36 (2,083)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/15 (3,000)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:1ª:
30/12 (2,500)
2ª:
26/16 (1,625)
3ª:
23/20 (1,150)
4ª:
20/22 (0,909)
5ª:
20/26 (0,769)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
28,00 grado
Avancorsa:
XT660Z 113,0 mm (4,44 in)
XT660ZA 120,0 mm (4,72 in)
Pneumatico anteriore:Tipo:
Con camera d’ariaMisura:
XT660Z 90/90-21M/C 54S
XT660Z 90/90-21M/C 54T
XT660ZA 90/90-21M/C 54S
Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Pneumatico posteriore:Tipo:
Con camera d’aria
Misura:
XT660Z 130/80-17M/C 65S
XT660Z 130/80-17M/C 65T
XT660ZA 130/80-17M/C 65S
Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Carico:Carico massimo:
XT660Z 190 kg (419 lb)
XT660ZA 188 kg (414 lb)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Posteriore:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)Condizione di carico:
XT660Z 90 -190 kg (198 -419 lb)
XT660ZA 90 -188 kg (198 -414 lb)
Anteriore:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Posteriore:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Marcia fuoristrada:
Anteriore:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Posteriore:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Marcia ad alta velocità:
Anteriore:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Posteriore:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
21x1,85
Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
17x 2,75
Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
CARATTERISTICHE TECNICHE
8-2
8
56P-F8199-H0 30/6/10 15:49 Página 93

Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
XT660Z 210,0 mm (8,26 in)
XT660ZA 160,0 mm (6,30 in)
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione artico-
lata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
XT660Z 200,0 mm (7,87 in)
XT660ZA 145,0 mm (5,71 in)

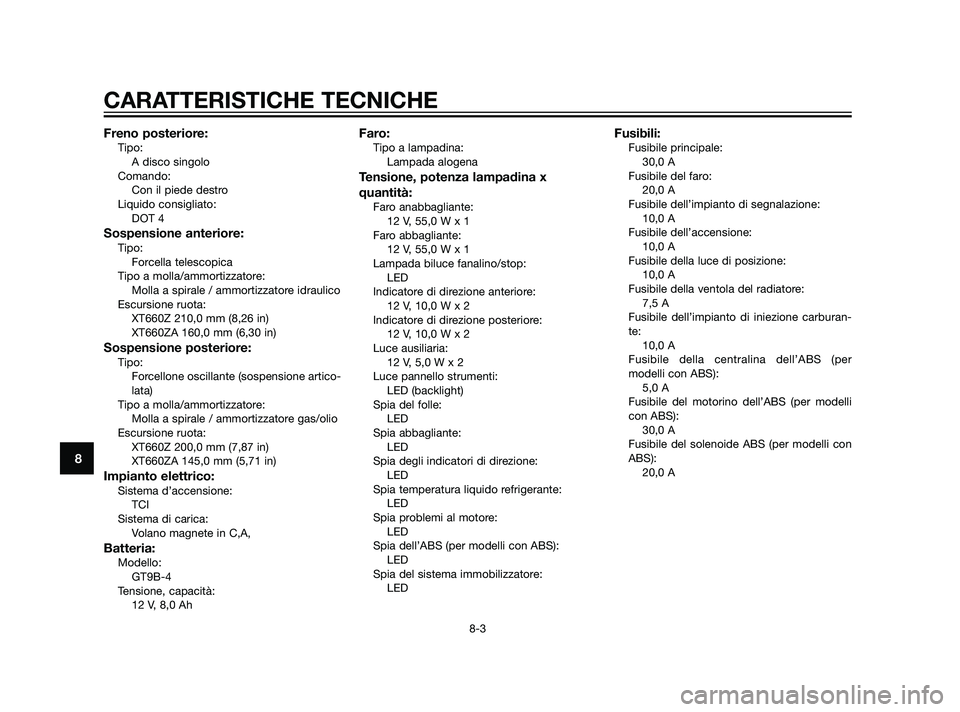

Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C,A,
Batteria:Modello:
GT9B-4
Tensione, capacità:
12 V, 8,0 Ah
Faro:Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina x
quantità:
Faro anabbagliante:
12 V, 55,0 W x 1
Faro abbagliante:
12 V, 55,0 W x 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10,0 W x 2
Indicatore di direzione posteriore:
12 V, 10,0 W x 2
Luce ausiliaria:
12 V, 5,0 W x 2
Luce pannello strumenti:
LED (backlight)
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS (per modelli con ABS):
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30,0 A
Fusibile del faro:
20,0 A
Fusibile dell’impianto di segnalazione:
10,0 A
Fusibile dell’accensione:
10,0 A
Fusibile della luce di posizione:
10,0 A
Fusibile della ventola del radiatore:
7,5 A
Fusibile dell’impianto di iniezione carburan-
te:
10,0 A
Fusibile della centralina dell’ABS (per
modelli con ABS):
5,0 A
Fusibile del motorino dell’ABS (per modelli
con ABS):
30,0 A
Fusibile del solenoide ABS (per modelli con
ABS):
20,0 A
CARATTERISTICHE TECNICHE
8-3
8
56P-F8199-H0 30/6/10 15:49 Página 94

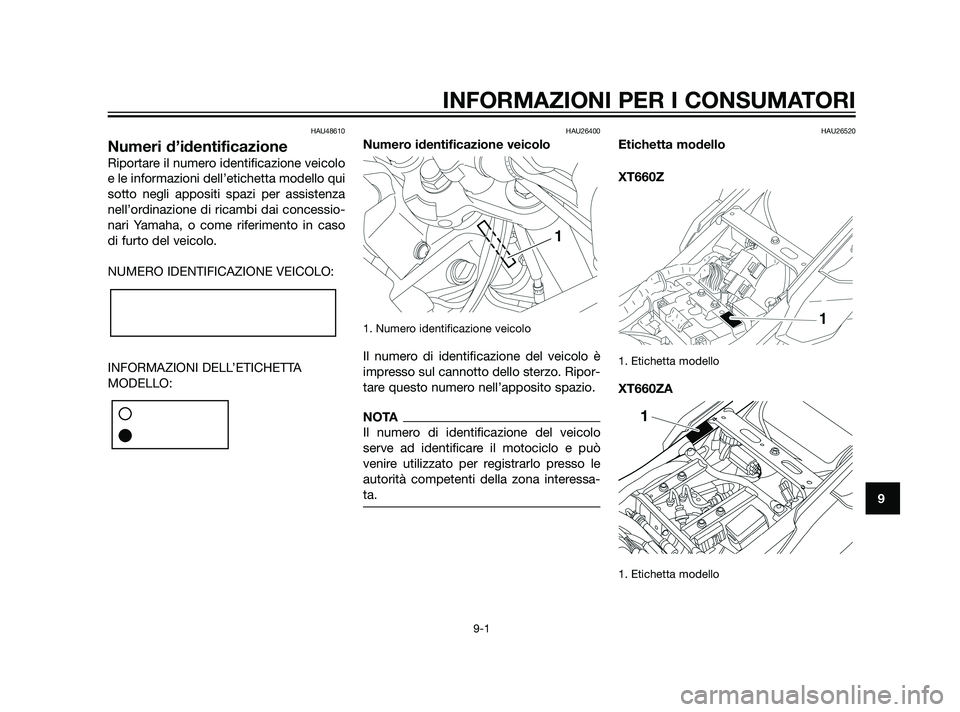

HAU48610
Numeri d’identificazione
Riportare il numero identificazione veicolo
e le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso
di furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
1. Numero identificazione veicolo
Il numero di identificazione del veicolo è
impresso sul cannotto dello sterzo. Ripor-
tare questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo
serve ad identificare il motociclo e può
venire utilizzato per registrarlo presso le
autorità competenti della zona interessa-
ta.
HAU26520
Etichetta modello
XT660Z
1. Etichetta modello
XT660ZA
1. Etichetta modello
INFORMAZIONI PER I CONSUMATORI
9-1
9
56P-F8199-H0 30/6/10 15:49 Página 95

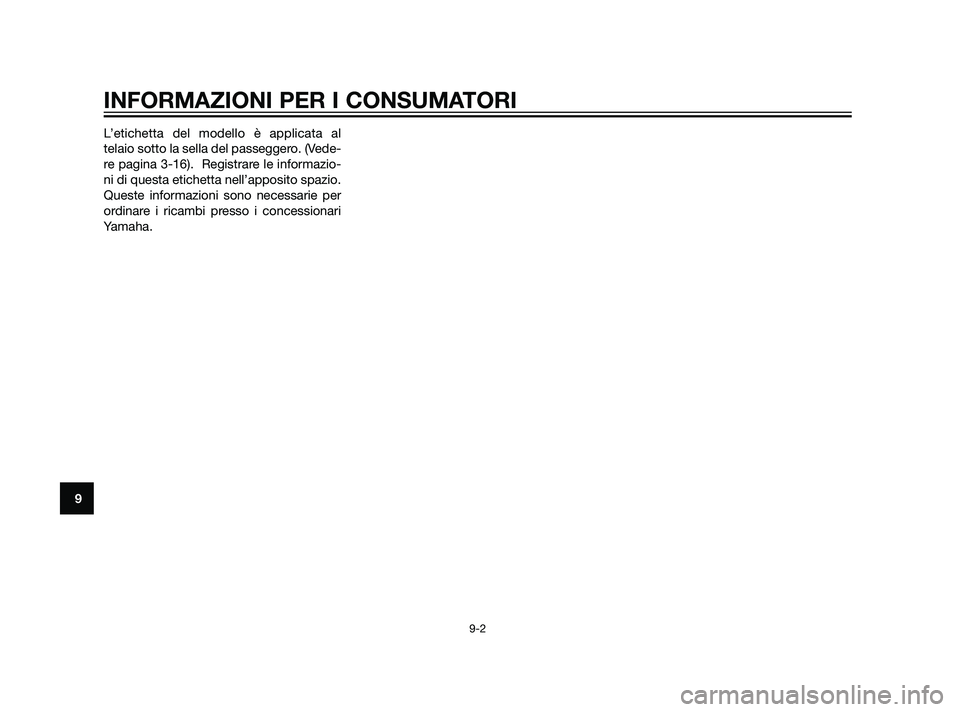

L’etichetta del modello è applicata al
telaio sotto la sella del passeggero. (Vede-
re pagina 3-16). Registrare le informazio-
ni di questa etichetta nell’apposito spazio.
Queste informazioni sono necessarie per
ordinare i ricambi presso i concessionari
Yamaha.
INFORMAZIONI PER I CONSUMATORI
9-2
9
56P-F8199-H0 30/6/10 15:49 Página 96

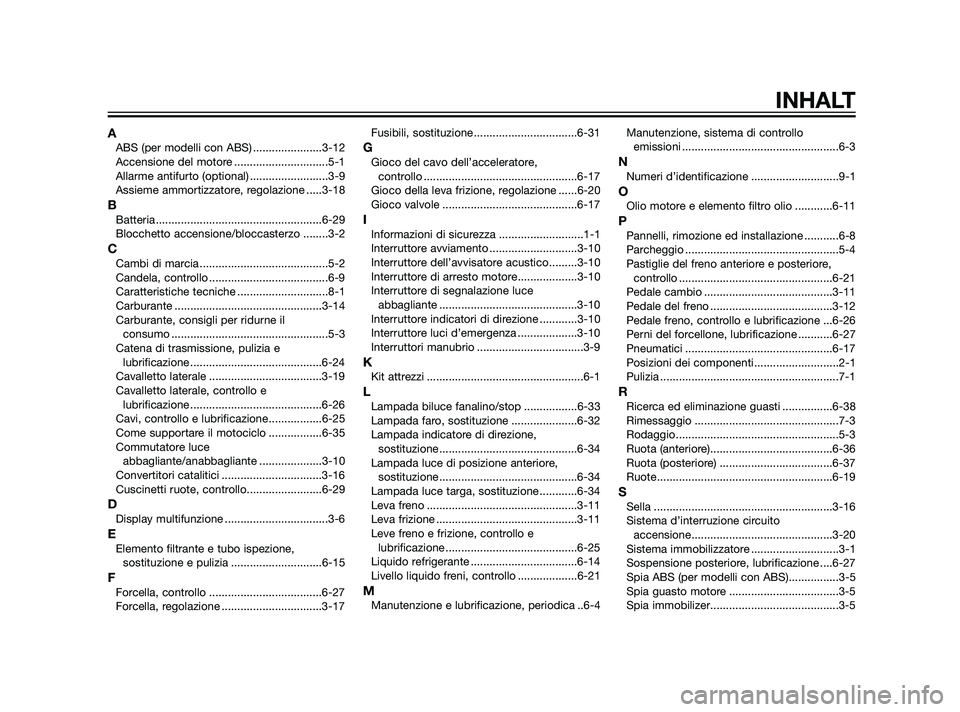

AABS (per modelli con ABS) ......................3-12
Accensione del motore ..............................5-1
Allarme antifurto (optional) .........................3-9
Assieme ammortizzatore, regolazione .....3-18
BBatteria .....................................................6-29
Blocchetto accensione/bloccasterzo ........3-2
CCambi di marcia .........................................5-2
Candela, controllo ......................................6-9
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-14
Carburante, consigli per ridurne il
consumo ..................................................5-3
Catena di trasmissione, pulizia e
lubrificazione ..........................................6-24
Cavalletto laterale ....................................3-19
Cavalletto laterale, controllo e
lubrificazione ..........................................6-26
Cavi, controllo e lubrificazione.................6-25
Come supportare il motociclo .................6-35
Commutatore luce
abbagliante/anabbagliante ....................3-10
Convertitori catalitici ................................3-16
Cuscinetti ruote, controllo........................6-29
DDisplay multifunzione .................................3-6
EElemento filtrante e tubo ispezione,
sostituzione e pulizia .............................6-15
FForcella, controllo ....................................6-27
Forcella, regolazione ................................3-17Fusibili, sostituzione.................................6-31
GGioco del cavo dell’acceleratore,
controllo .................................................6-17
Gioco della leva frizione, regolazione ......6-20
Gioco valvole ...........................................6-17
IInformazioni di sicurezza ...........................1-1
Interruttore avviamento ............................3-10
Interruttore dell’avvisatore acustico.........3-10
Interruttore di arresto motore...................3-10
Interruttore di segnalazione luce
abbagliante ............................................3-10
Interruttore indicatori di direzione ............3-10
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ..................................3-9
KKit attrezzi ..................................................6-1
LLampada biluce fanalino/stop .................6-33
Lampada faro, sostituzione .....................6-32
Lampada indicatore di direzione,
sostituzione............................................6-34
Lampada luce di posizione anteriore,
sostituzione............................................6-34
Lampada luce targa, sostituzione ............6-34
Leva freno ................................................3-11
Leva frizione .............................................3-11
Leve freno e frizione, controllo e
lubrificazione ..........................................6-25
Liquido refrigerante ..................................6-14
Livello liquido freni, controllo ...................6-21
MManutenzione e lubrificazione, periodica ..6-4Manutenzione, sistema di controllo
emissioni ..................................................6-3
NNumeri d’identificazione ............................9-1
OOlio motore e elemento filtro olio ............6-11
PPannelli, rimozione ed installazione ...........6-8
Parcheggio .................................................5-4
Pastiglie del freno anteriore e posteriore,
controllo .................................................6-21
Pedale cambio .........................................3-11
Pedale del freno .......................................3-12
Pedale freno, controllo e lubrificazione ...6-26
Perni del forcellone, lubrificazione ...........6-27
Pneumatici ...............................................6-17
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
RRicerca ed eliminazione guasti ................6-38
Rimessaggio ..............................................7-3
Rodaggio....................................................5-3
Ruota (anteriore).......................................6-36
Ruota (posteriore) ....................................6-37
Ruote........................................................6-19
SSella .........................................................3-16
Sistema d’interruzione circuito
accensione.............................................3-20
Sistema immobilizzatore ............................3-1
Sospensione posteriore, lubrificazione ....6-27
Spia ABS (per modelli con ABS)................3-5
Spia guasto motore ...................................3-5
Spia immobilizer.........................................3-5
INHALT
56P-F8199-H0 30/6/10 15:49 Página 97

Spia indicatore di direzione .......................3-4
Spia luce abbagliante ................................3-4
Spia marcia in folle ....................................3-4
Spia temperatura liquido refrigerante ........3-5
Spie di segnalazione e di avvertimento .....3-4
Sterzo, controllo .......................................6-28
TTabelle di ricerca ed eliminazione
guasti .....................................................6-40
Tappo serbatoio carburante.....................3-13
Tensione della catena di trasmissione .....6-23
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante..............................................3-15
VVerniciatura opaca, prestare attenzione ....7-1
INHALT
56P-F8199-H0 30/6/10 15:49 Página 98

56P-F8199-H0 30/6/10 15:49 Página 99

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2010.06
(H)
56P-F8199-H0 30/6/10 15:49 Página 100
