2. Llene el depósito de gasolina y aña-
da estabilizador de gasolina (si dis-
pone de él) para evitar que el depósi-
to se oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de
té de aceite de motor por el orifi-
cio para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
esta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía
y luego monte esta y su tapa.
ADVERTENCIA! Para evitar
daños o lesiones por chispas,
conecte a masa los electrodos
de la bujía cuando haga girar
el motor.
[SWA10951]
4. Engrase todos los cables de control
y los puntos de pivote de las palan-cas y pedales, así como el caballete
central/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no
toquen el suelo. Alternativamente,
gire un poco las ruedas cada mes
para evitar que los neumáticos se
degraden en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que
penetre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90
°F)]. Para más información relativa al
almacenamiento de la batería, con-
sulte la página 6-29.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7

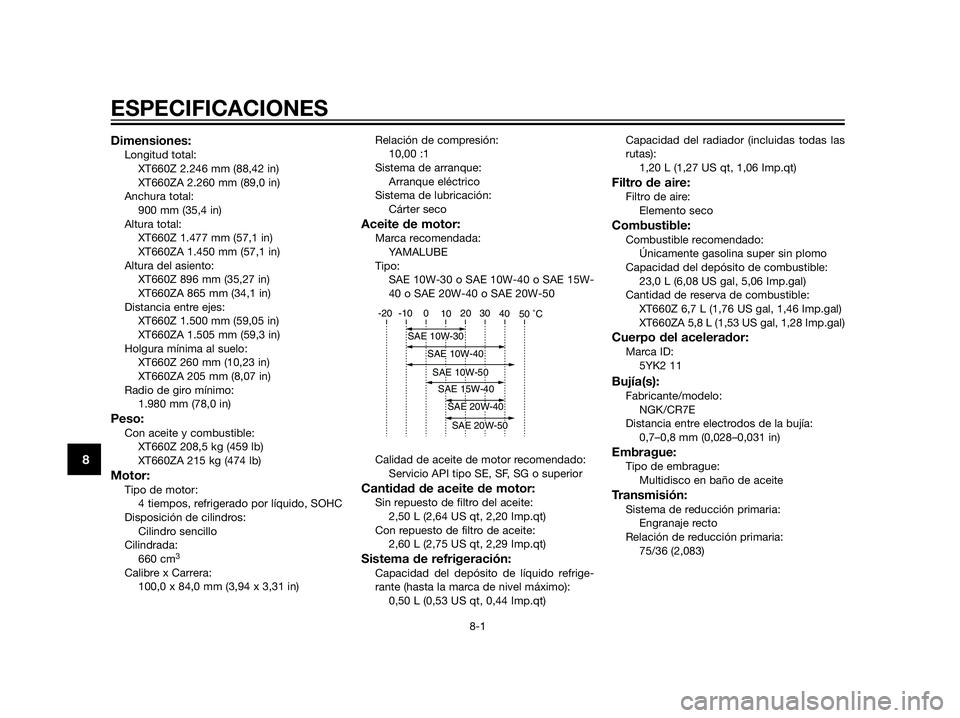

Dimensiones:Longitud total:
XT660Z 2.246 mm (88,42 in)
XT660ZA 2.260 mm (89,0 in)
Anchura total:
900 mm (35,4 in)
Altura total:
XT660Z 1.477 mm (57,1 in)
XT660ZA 1.450 mm (57,1 in)
Altura del asiento:
XT660Z 896 mm (35,27 in)
XT660ZA 865 mm (34,1 in)
Distancia entre ejes:
XT660Z 1.500 mm (59,05 in)
XT660ZA 1.505 mm (59,3 in)
Holgura mínima al suelo:
XT660Z 260 mm (10,23 in)
XT660ZA 205 mm (8,07 in)
Radio de giro mínimo:
1.980 mm (78,0 in)
Peso:Con aceite y combustible:
XT660Z 208,5 kg (459 lb)
XT660ZA 215 kg (474 lb)
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
660 cm
3
Calibre x Carrera:
100,0 x 84,0 mm (3,94 x 3,31 in)Relación de compresión:
10,00 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:Sin repuesto de filtro del aceite:
2,50 L (2,64 US qt, 2,20 Imp.qt)
Con repuesto de filtro de aceite:
2,60 L (2,75 US qt, 2,29 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0,50 L (0,53 US qt, 0,44 Imp.qt)Capacidad del radiador (incluidas todas las
rutas):
1,20 L (1,27 US qt, 1,06 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento seco
Combustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
23,0 L (6,08 US gal, 5,06 Imp.gal)
Cantidad de reserva de combustible:
XT660Z 6,7 L (1,76 US gal, 1,46 Imp.gal)
XT660ZA 5,8 L (1,53 US gal, 1,28 Imp.gal)
Cuerpo del acelerador:Marca ID:
5YK2 11
Bujía(s):Fabricante/modelo:
NGK/CR7E
Distancia entre electrodos de la bujía:
0,7–0,8 mm (0,028–0,031 in)
Embrague:Tipo de embrague:
Multidisco en baño de aceite
Transmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
75/36 (2,083)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
ESPECIFICACIONES
8-1
8

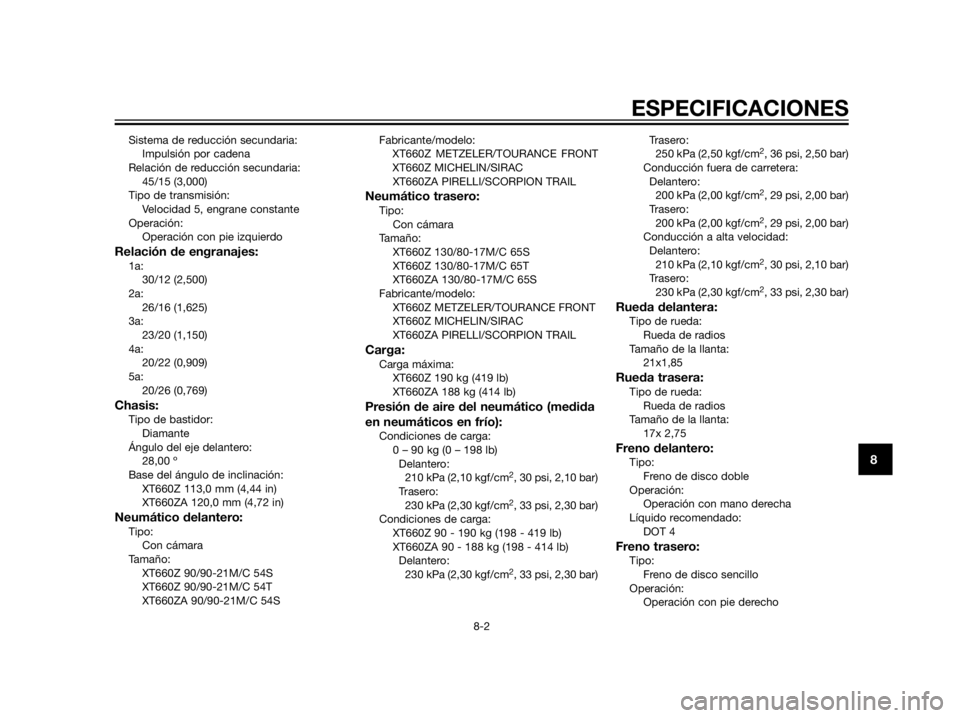

Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/15 (3,000)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:1a:
30/12 (2,500)
2a:
26/16 (1,625)
3a:
23/20 (1,150)
4a:
20/22 (0,909)
5a:
20/26 (0,769)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
28,00 º
Base del ángulo de inclinación:
XT660Z 113,0 mm (4,44 in)
XT660ZA 120,0 mm (4,72 in)
Neumático delantero:Tipo:
Con cámara
Tamaño:
XT660Z 90/90-21M/C 54S
XT660Z 90/90-21M/C 54T
XT660ZA 90/90-21M/C 54SFabricante/modelo:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Neumático trasero:Tipo:
Con cámara
Tamaño:
XT660Z 130/80-17M/C 65S
XT660Z 130/80-17M/C 65T
XT660ZA 130/80-17M/C 65S
Fabricante/modelo:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Carga:Carga máxima:
XT660Z 190 kg (419 lb)
XT660ZA 188 kg (414 lb)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0 – 90 kg (0 – 198 lb)
Delantero:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Trasero:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Condiciones de carga:
XT660Z 90 - 190 kg (198 - 419 lb)
XT660ZA 90 - 188 kg (198 - 414 lb)
Delantero:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)Trasero:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Conducción fuera de carretera:
Delantero:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Trasero:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Conducción a alta velocidad:
Delantero:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Trasero:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
21x1,85
Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
17x 2,75
Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
ESPECIFICACIONES
8-2
8

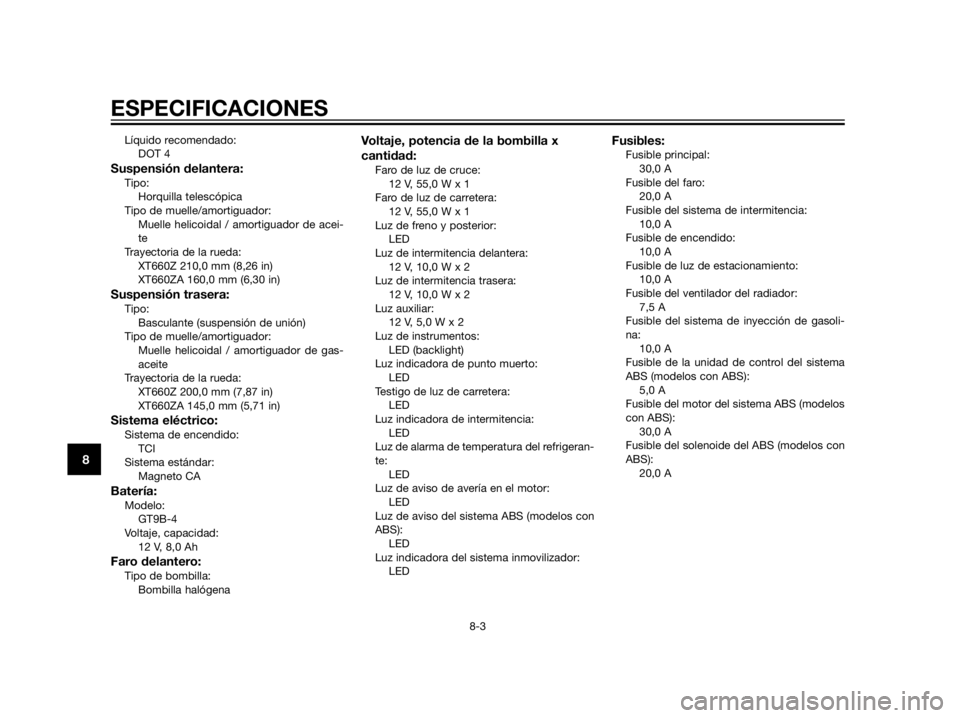

Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda:
XT660Z 210,0 mm (8,26 in)
XT660ZA 160,0 mm (6,30 in)
Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
XT660Z 200,0 mm (7,87 in)
XT660ZA 145,0 mm (5,71 in)
Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8,0 Ah
Faro delantero:Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla x
cantidad:
Faro de luz de cruce:
12 V, 55,0 W x 1
Faro de luz de carretera:
12 V, 55,0 W x 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10,0 W x 2
Luz de intermitencia trasera:
12 V, 10,0 W x 2
Luz auxiliar:
12 V, 5,0 W x 2
Luz de instrumentos:
LED (backlight)
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS (modelos con
ABS):
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30,0 A
Fusible del faro:
20,0 A
Fusible del sistema de intermitencia:
10,0 A
Fusible de encendido:
10,0 A
Fusible de luz de estacionamiento:
10,0 A
Fusible del ventilador del radiador:
7,5 A
Fusible del sistema de inyección de gasoli-
na:
10,0 A
Fusible de la unidad de control del sistema
ABS (modelos con ABS):
5,0 A
Fusible del motor del sistema ABS (modelos
con ABS):
30,0 A
Fusible del solenoide del ABS (modelos con
ABS):
20,0 A
ESPECIFICACIONES
8-3
8

SAU48610
Números de identificación
Anote el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un concesio-
nario Yamaha o en caso de robo del vehí-
culo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección.
Anote este número en el espacio previsto.
NOTA
El número de identificación del vehículo
sirve para identificar la motocicleta y pue-
de utilizarse para registrarla ante las auto-
ridades de su localidad a efectos de
matriculación.
SAU26520
Etiqueta del modelo
XT660Z
1. Etiqueta del modelo
XT660ZA
1. Etiqueta del modelo
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9

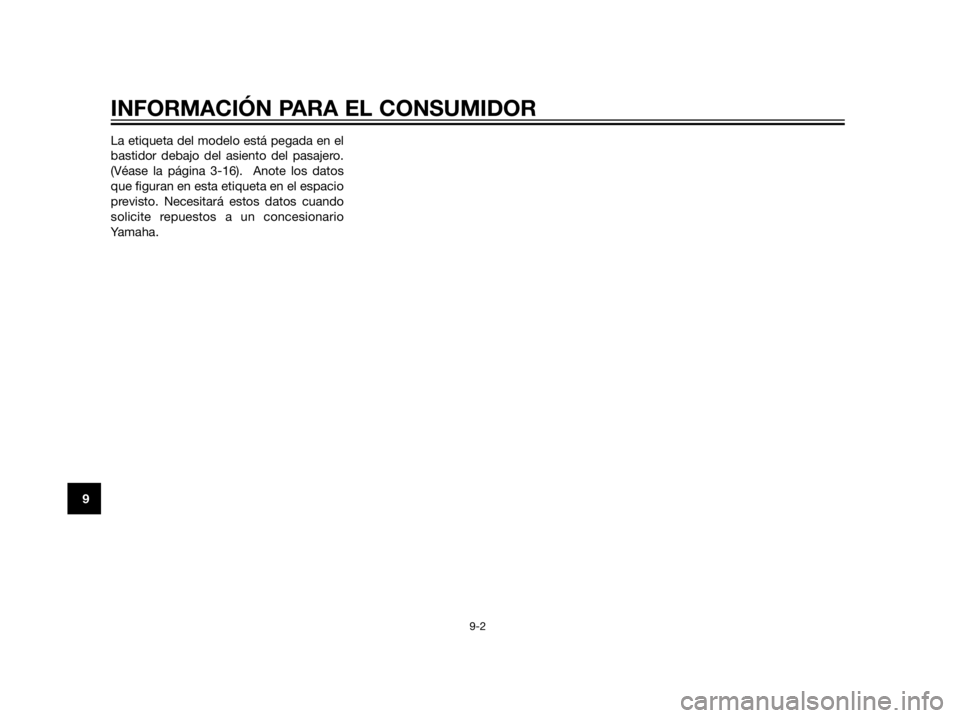

La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-16). Anote los datos
que figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9

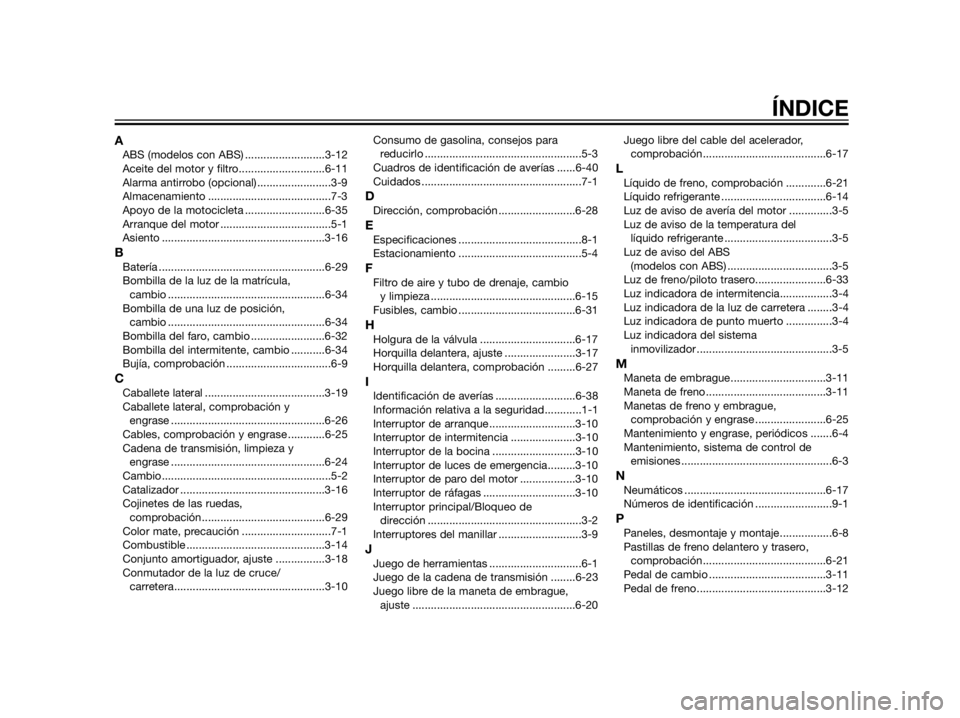

AABS (modelos con ABS) ..........................3-12
Aceite del motor y filtro............................6-11
Alarma antirrobo (opcional) ........................3-9
Almacenamiento ........................................7-3
Apoyo de la motocicleta ..........................6-35
Arranque del motor ....................................5-1
Asiento .....................................................3-16
BBatería ......................................................6-29
Bombilla de la luz de la matrícula,
cambio ...................................................6-34
Bombilla de una luz de posición,
cambio ...................................................6-34
Bombilla del faro, cambio ........................6-32
Bombilla del intermitente, cambio ...........6-34
Bujía, comprobación ..................................6-9
CCaballete lateral .......................................3-19
Caballete lateral, comprobación y
engrase ..................................................6-26
Cables, comprobación y engrase ............6-25
Cadena de transmisión, limpieza y
engrase ..................................................6-24
Cambio.......................................................5-2
Catalizador ...............................................3-16
Cojinetes de las ruedas,
comprobación........................................6-29
Color mate, precaución .............................7-1
Combustible .............................................3-14
Conjunto amortiguador, ajuste ................3-18
Conmutador de la luz de cruce/
carretera.................................................3-10Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadros de identificación de averías ......6-40
Cuidados ....................................................7-1
DDirección, comprobación .........................6-28
EEspecificaciones ........................................8-1
Estacionamiento ........................................5-4
FFiltro de aire y tubo de drenaje, cambio
y limpieza ...............................................6-15
Fusibles, cambio ......................................6-31
HHolgura de la válvula ...............................6-17
Horquilla delantera, ajuste .......................3-17
Horquilla delantera, comprobación .........6-27
IIdentificación de averías ..........................6-38
Información relativa a la seguridad............1-1
Interruptor de arranque ............................3-10
Interruptor de intermitencia .....................3-10
Interruptor de la bocina ...........................3-10
Interruptor de luces de emergencia.........3-10
Interruptor de paro del motor ..................3-10
Interruptor de ráfagas ..............................3-10
Interruptor principal/Bloqueo de
dirección ..................................................3-2
Interruptores del manillar ...........................3-9
JJuego de herramientas ..............................6-1
Juego de la cadena de transmisión ........6-23
Juego libre de la maneta de embrague,
ajuste .....................................................6-20Juego libre del cable del acelerador,
comprobación........................................6-17
LLíquido de freno, comprobación .............6-21
Líquido refrigerante ..................................6-14
Luz de aviso de avería del motor ..............3-5
Luz de aviso de la temperatura del
líquido refrigerante ...................................3-5
Luz de aviso del ABS
(modelos con ABS) ..................................3-5
Luz de freno/piloto trasero.......................6-33
Luz indicadora de intermitencia.................3-4
Luz indicadora de la luz de carretera ........3-4
Luz indicadora de punto muerto ...............3-4
Luz indicadora del sistema
inmovilizador ............................................3-5
MManeta de embrague...............................3-11
Maneta de freno .......................................3-11
Manetas de freno y embrague,
comprobación y engrase .......................6-25
Mantenimiento y engrase, periódicos .......6-4
Mantenimiento, sistema de control de
emisiones .................................................6-3
NNeumáticos ..............................................6-17
Números de identificación .........................9-1
PPaneles, desmontaje y montaje.................6-8
Pastillas de freno delantero y trasero,
comprobación........................................6-21
Pedal de cambio ......................................3-11
Pedal de freno..........................................3-12
ÍNDICE

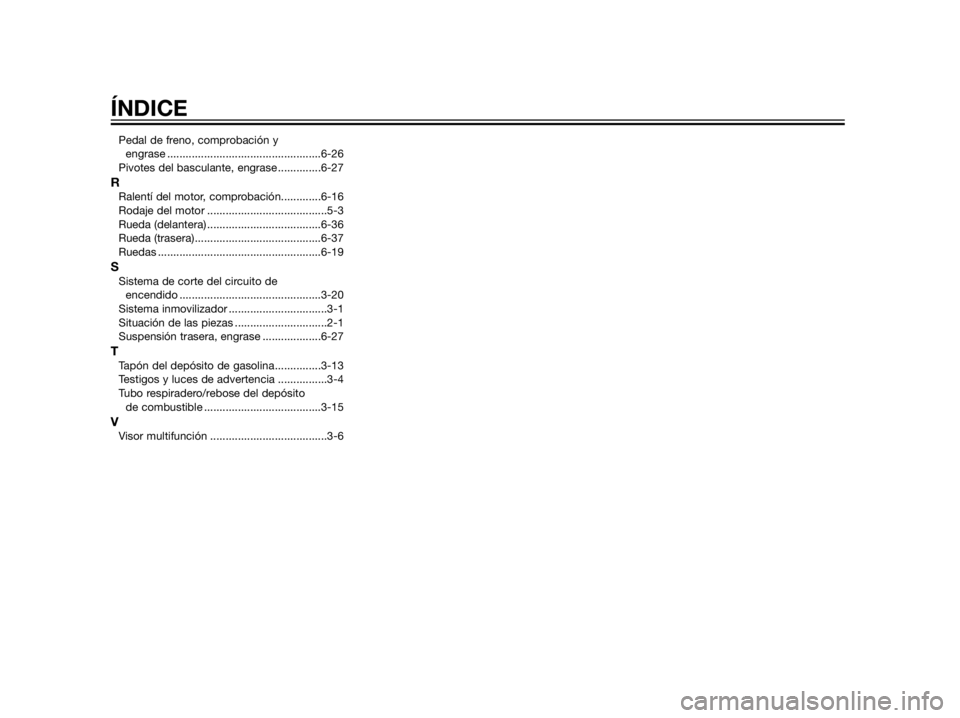

Pedal de freno, comprobación y
engrase ..................................................6-26
Pivotes del basculante, engrase ..............6-27
RRalentí del motor, comprobación.............6-16
Rodaje del motor .......................................5-3
Rueda (delantera) .....................................6-36
Rueda (trasera).........................................6-37
Ruedas .....................................................6-19
SSistema de corte del circuito de
encendido ..............................................3-20
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
Suspensión trasera, engrase ...................6-27
TTapón del depósito de gasolina...............3-13
Testigos y luces de advertencia ................3-4
Tubo respiradero/rebose del depósito
de combustible ......................................3-15
VVisor multifunción ......................................3-6
ÍNDICE

MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Société Anonyme au capital de 45 000 000 e
R.C St-Quentin B 329 035 422
PRINTED IN FRANCE
2012-03 (S)
