YAMAHA XT660Z 2015 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
6
6. Haal de aandrijfketting van het achter-
tandwiel.OPMERKINGAls het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder
dan eerst de wielas en breng het wiel
voldoende omhoog om de ketting van
het achtertandwiel te kunnen halen.
De aandrijfketting kan niet worden ge-
splitst.7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP: Bekrachtig de rem niet ter-
wijl het wiel en de remschijf zijn ver-wijderd, anders worden de
remblokken tegen elkaar geperst.
[DCA11073]
Om het achterwiel aan te brengen
1. Monteer het wiel en de remklauw-
steun door de wielas vanaf de linker-
zijde in te steken.OPMERKINGControleer of de sleuf in de remklauw-
steun over de aanslag op de achter-
brug is geplaatst.
Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-
brengt.2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-22.)
5. Bekrachtig de achterrem enkele ma-
len en zet vervolgens de wielasmoer
vast met het voorgeschreven aanhaal-
moment.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Wielas
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. RemklauwZAUM1268
Aanhaalmoment:
Wielasmoer:
104 Nm
U2BDD1D0.book Page 37 Thursday, December 18, 2014 5:15 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.U2BDD1D0.book Page 38 Thursday, December 18, 2014 5:15 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-39
6
DAU42706

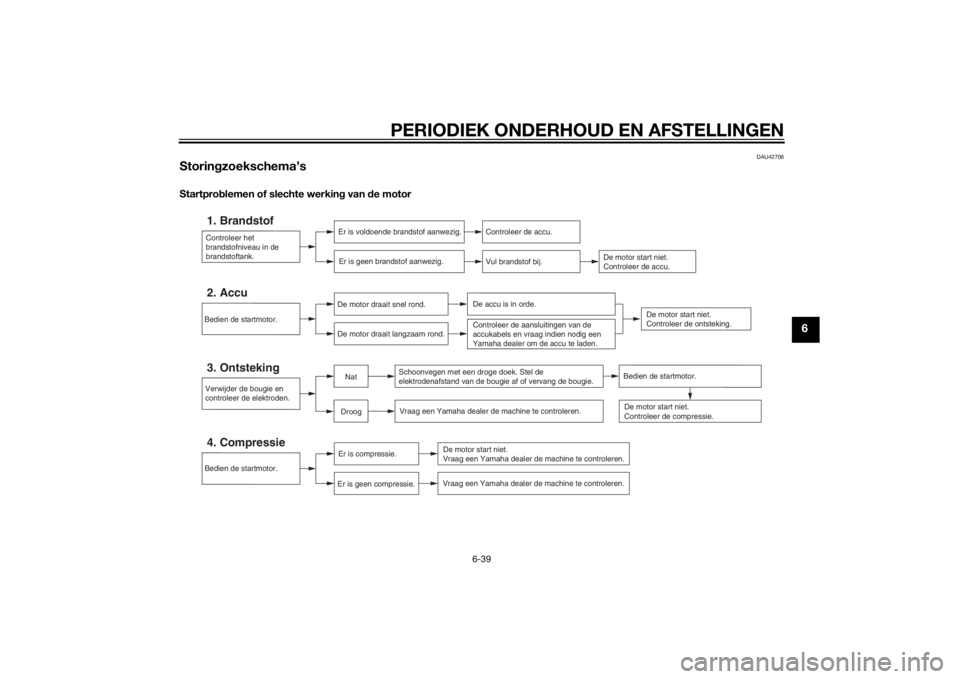

Storingzoekschema’sStartproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de startmotor.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
DroogNat
Bedien de startmotor.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
U2BDD1D0.book Page 39 Thursday, December 18, 2014 5:15 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-40
6
Oververhitte motor
WAARSCHUWING
DWAT1041
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder d
e dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U2BDD1D0.book Page 40 Thursday, December 18, 2014 5:15 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37834
Matkleur, let opLET OP
DCA15193
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26005
VerzorgingDe open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers
en aansluitingen, inclusief de bougie-
doppen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP
DCA10773
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichting enz.) en d
e
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water,
aangezien ze de kunststof delen
kunnen beschadigen.
U2BDD1D0.book Page 1 Thursday, December 18, 2014 5:15 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn datgeen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes ver-
toont, breng dan na wassen een
hoogwaardige polish voor geb
ruik
op kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
U2BDD1D0.book Page 2 Thursday, December 18, 2014 5:15 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11132
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de controle
over de machine.
Controleer of er geen olie of was op
de remmen of banden zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10801
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.OPMERKINGVraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAUM1903
StallingKorte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de motorfiets
af te dekken.LET OP
DCA10811
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.Lange termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U2BDD1D0.book Page 3 Thursday, December 18, 2014 5:15 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10952]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C
(90 °F)]. Zie pagina 6-28 voor meer in-
formatie over het opbergen van de ac-
cu.OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U2BDD1D0.book Page 4 Thursday, December 18, 2014 5:15 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2246 mm (88.4 in)
Totale breedte:
896 mm (35.3 in)
Totale hoogte:
XT660Z 1477 mm (58.1 in)
XT660ZA 1450 mm (57.1 in)
Zadelhoogte:
XT660Z 896 mm (35.3 in)
XT660ZA 865 mm (34.1 in)
Wielbasis:
XT660Z 1500 mm (59.1 in)
XT660ZA 1505 mm (59.3 in)
Grondspeling:
XT660Z 260 mm (10.24 in)
XT660ZA 205 mm (8.07 in)
Kleinste draaicirkel:
XT660Z 1958 mm (77.1 in)
XT660ZA 1980 mm (78.0 in)Gewicht:Rijklaar gewicht:
XT660Z 206 kg (454 lb)
XT660ZA 215 kg (474 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder
Slagvolume:
660 cm3
Boring × slag:
100.0 × 84.0 mm (3.94 × 3.31 in)Compressieverhouding:
10.0 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie:
Type API service SE of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Met vervanging van oliefilterelement:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.50 L (0.53 US qt, 0.44 Imp.qt)
Radiator (inclusief alle leidingen):
1.70 L (1.80 US qt, 1.50 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
23.0 L (6.07 US gal, 5.06 Imp.gal)
Hoeveelheid reservebrandstof:
XT660Z 6.7 L (1.77 US gal, 1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal, 1.28 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
5YK2 11Bougie(s):Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
75/36 (2.083)
Eindoverbrenging:
Ketting
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2BDD1D0.book Page 1 Thursday, December 18, 2014 5:15 PM

SPECIFICATIES
8-2
8
Secundaire reductieverhouding:
45/15 (3.000)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
30/12 (2.500)
2e:
26/16 (1.625)
3e:
23/20 (1.150)
4e:
20/22 (0.909)
5e:
20/26 (0.769)Chassis:Type frame:
Diamantframe
Spoorhoek:
28.00 graad
Naspoor:
XT660Z 113 mm (4.4 in)
XT660ZA 120 mm (4.7 in)Voorband:Type:
Met binnenband
Maat:
XT660Z 90/90-21 M/C 54S(METZELER)-
54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S(PIRELLI)Fabrikant/model:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Fabrikant/model:
XT660Z MICHELIN/SIRAC
Achterband:Type:
Met binnenband
Maat:
XT660Z 130/80-17 M/C 65S(METZELER)-
65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S(PIRELLI)
Fabrikant/model:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Fabrikant/model:
XT660Z MICHELIN/SIRACBelading:Maximale belasting:
190 kg (419 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
210 kPa (2.10 kgf/cm2, 30 psi)
Achter:
230 kPa (2.30 kgf/cm2, 33 psi)
Gewichtsverdeling:
90–190 kg (198–419 lb)Voor:
XT660Z 210 kPa (2.10 kgf/cm2, 30 psi)
XT660ZA 230 kPa (2.30 kgf/cm2, 33 psi)
Achter:
XT660Z 230 kPa (2.30 kgf/cm2, 33 psi)
XT660ZA 250 kPa (2.50 kgf/cm2, 36 psi)
Off-road rijden:
Voor:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Rijden met hoge snelheid:
Voor:
210 kPa (2.10 kgf/cm2, 30 psi)
Achter:
230 kPa (2.30 kgf/cm2, 33 psi)
Voorwiel:Type wiel:
Spaakwiel
Velgmaat:
21 x 1.85Achterwiel:Type wiel:
Spaakwiel
Velgmaat:
17 x 2.75Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
U2BDD1D0.book Page 2 Thursday, December 18, 2014 5:15 PM
