YAMAHA XT660Z 2015 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2246 mm (88.4 in)
Largura total:
896 mm (35.3 in)
Altura total:
XT660Z 1477 mm (58.1 in)
XT660ZA 1450 mm (57.1 in)
Altura do assento:
XT660Z 896 mm (35.3 in)
XT660ZA 865 mm (34.1 in)
Distância entre os eixos:
XT660Z 1500 mm (59.1 in)
XT660ZA 1505 mm (59.3 in)
Distância mínima do chão:
XT660Z 260 mm (10.24 in)
XT660ZA 205 mm (8.07 in)
Raio de viragem mínimo:
XT660Z 1958 mm (77.1 in)
XT660ZA 1980 mm (78.0 in)Peso:Massa em vazio:
XT660Z 206 kg (454 lb)
XT660ZA 215 kg (474 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
1 cilindro
Cilindrada:
660 cm3Diâmetro × curso:
100.0 × 84.0 mm (3.94 × 3.31 in)
Relação de compressão:
10.0 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter seco
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
ou 20W-50
Grau recomendado do óleo de motor:
Tipo SE de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
2.50 L (2.64 US qt, 2.20 Imp.qt)Com substituição do elemento do filtro de
óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.50 L (0.53 US qt, 0.44 Imp.qt)
Radiador (incluindo todas as vias):
1.70 L (1.80 US qt, 1.50 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
23.0 L (6.07 US gal, 5.06 Imp.gal)
Volume da reserva de combustível:
XT660Z 6.7 L (1.77 US gal, 1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal, 1.28 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
5YK2 11Vela(s) de ignição:Fabricante/modelo:
NGK/CR7E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-disco
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2BDP1P0.book Page 1 Thursday, December 18, 2014 4:29 PM

ESPECIFICAÇÕES
8-2
8
Transmissão:Relação primária de redução:
75/36 (2.083)
Transmissão final:
Corrente
Relação secundária de redução:
45/15 (3.000)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
30/12 (2.500)
2.ª:
26/16 (1.625)
3.ª:
23/20 (1.150)
4.ª:
20/22 (0.909)
5.ª:
20/26 (0.769)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
28.00 grau
Cauda:
XT660Z 113 mm (4.4 in)
XT660ZA 120 mm (4.7 in)Pneu dianteiro:Tipo:
Com câmara de arDimensão:
XT660Z 90/90-21 M/C 54S(METZELER)-
54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S(PIRELLI)
Fabricante/modelo:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Fabricante/modelo:
XT660Z MICHELIN/SIRAC
Pneu traseiro:Tipo:
Com câmara de ar
Dimensão:
XT660Z 130/80-17 M/C 65S(METZELER)-
65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S(PIRELLI)
Fabricante/modelo:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Fabricante/modelo:
XT660Z MICHELIN/SIRACCarga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
210 kPa (2.10 kgf/cm2, 30 psi)
Traseiro:
230 kPa (2.30 kgf/cm2, 33 psi)Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
XT660Z 210 kPa (2.10 kgf/cm2, 30 psi)
XT660ZA 230 kPa (2.30 kgf/cm2, 33 psi)
Traseiro:
XT660Z 230 kPa (2.30 kgf/cm2, 33 psi)
XT660ZA 250 kPa (2.50 kgf/cm2, 36 psi)
Condução todo-o-terreno:
Dianteiro:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Condução a alta velocidade:
Dianteiro:
210 kPa (2.10 kgf/cm2, 30 psi)
Traseiro:
230 kPa (2.30 kgf/cm2, 33 psi)
Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
21 x 1.85Roda traseira:Tipo de roda:
Roda de raio
Dimensão do aro:
17 x 2.75Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
U2BDP1P0.book Page 2 Thursday, December 18, 2014 4:29 PM

ESPECIFICAÇÕES
8-3
8
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
XT660Z 210 mm (8.3 in)
XT660ZA 160 mm (6.3 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
XT660Z 200 mm (7.9 in)
XT660ZA 145 mm (5.7 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
XT660Z GT9B-4
XT660ZA YTZ10SVoltagem, capacidade:
XT660Z 12 V, 8.0 Ah
XT660ZA 12 V, 8.6 Ah
Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 55.0 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 3.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LEDLuz de advertência do ABS:
XT660ZA LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível do motor da ventoinha do radiador:
7.5 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
XT660ZA 5.0 A
Fusível motor ABS:
XT660ZA 30.0 A
Fusível de solenóide ABS:
XT660ZA 20.0 A
Fusível de reserva:
10.0 A
U2BDP1P0.book Page 3 Thursday, December 18, 2014 4:29 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU40793
Números de identificaçãoRegiste o número de identificação do veí-
culo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401

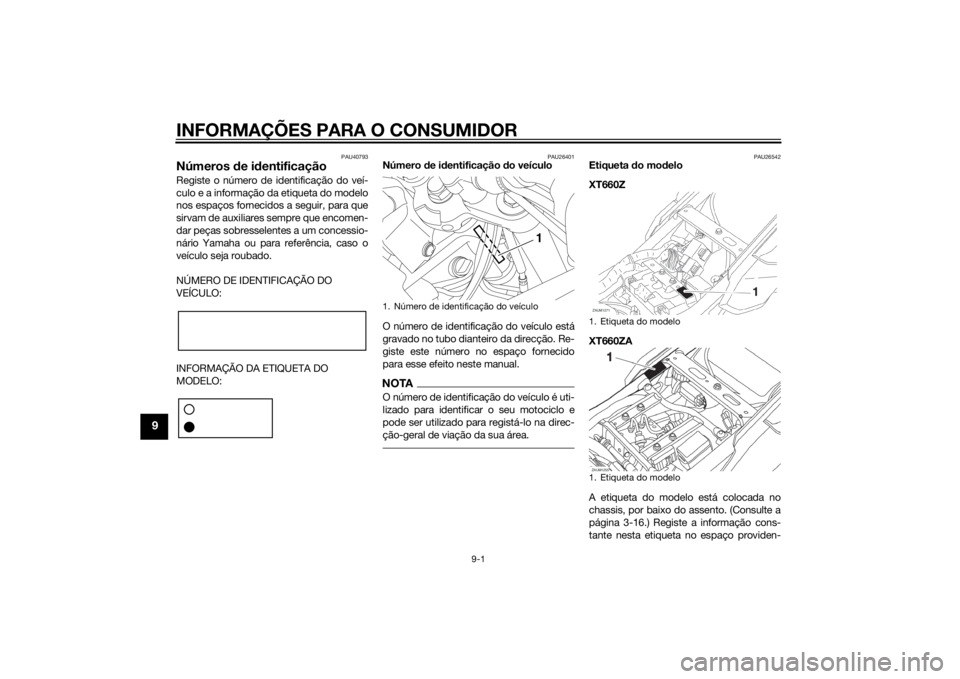

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26542
Etiqueta do modelo
XT660Z
XT660ZA
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-16.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
1. Número de identificação do veículo
1. Etiqueta do modelo
1. Etiqueta do modeloZAUM1271ZAUM1255
U2BDP1P0.book Page 1 Thursday, December 18, 2014 4:29 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
U2BDP1P0.book Page 2 Thursday, December 18, 2014 4:29 PM

10-1
10
ÍNDICE REMISSIVOAABS (para modelos com ABS) .............. 3-11
Alavanca da embraiagem ..................... 3-10
Alavanca da embraiagem, ajuste da
folga.................................................... 6-20
Alavanca do travão ............................... 3-11
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-26
Amortecedor, ajuste ............................. 3-18
Armazenagem ......................................... 7-3
Assento ................................................. 3-16BBateria................................................... 6-30CCabos, verificação e lubrificação.......... 6-26
Colocação do motor em
funcionamento...................................... 5-1
Combustível .......................................... 3-13
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-15
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-25
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-19
Descanso lateral, verificação e
lubrificação ......................................... 6-27
Detecção e resolução de problemas .... 6-40
Direcção, verificação ............................ 6-29EElemento do filtro de ar e tubo de
inspecção, substituição e limpeza ..... 6-15Especificações ....................................... 8-1
Estacionamento...................................... 5-4
Etiqueta do modelo ................................ 9-1
FFolga da corrente de transmissão........ 6-24
Folga das válvulas ................................ 6-17
Folga do punho do acelerador,
verificação .......................................... 6-17
Forquilha dianteira, ajuste .................... 3-16
Forquilha dianteira, verificação ............ 6-29
Fusíveis, substituição ........................... 6-32IIndicadores luminosos e luzes de
advertência........................................... 3-3
Indicador luminoso de máximos ............ 3-4
Indicador luminoso de mudança de
direcção ............................................... 3-3
Indicador luminoso de ponto morto ....... 3-4
Indicador luminoso do sistema
imobilizador.......................................... 3-5
Informações relativas à segurança ........ 1-1
Interruptor da buzina .............................. 3-9
Interruptor de arranque .......................... 3-9
Interruptor de farol alto/baixo................. 3-9
Interruptor de paragem do motor........... 3-9
Interruptor de perigo ............................ 3-10
Interruptor de ultrapassagem ................. 3-9
Interruptor do sinal de mudança de
direcção ............................................... 3-9
Interruptores do guiador ........................ 3-9
Interruptor principal/bloqueio da
direcção ............................................... 3-2JJogo de ferramentas .............................. 6-2
LLâmpada da luz da chapa de
matrícula, substituição........................6-36
Lâmpada de mínimos, substituição ......6-35
Lâmpada do farol dianteiro,
substituição ........................................6-33
Lâmpada do sinal de mudança de
direcção, substituição ........................6-35
Líquido dos travões, mudança .............6-23
Localizações das peças..........................2-1
Luz de advertência da temperatura do
refrigerante ...........................................3-4
Luz de advertência de problema no
motor ....................................................3-4
Luz de advertência do ABS (para
modelos com sistema ABS) .................3-4
Luz do travão/farolim traseiro ...............6-35MManutenção e lubrificação, periódica.....6-5
Manutenção, sistema de controlo das
emissões...............................................6-3
Mudança de velocidades ........................5-2NNível do líquido dos travões, verificar ...6-22
Número de identificação do veículo .......9-1
Números de identificação .......................9-1OÓleo do motor e elemento do filtro de
óleo .....................................................6-11PPainéis, remoção e instalação ................6-9
Pastilhas dos travões da frente e de
trás, verificação ..................................6-21
Pedal de mudança de velocidades.......3-10
U2BDP1P0.book Page 1 Thursday, December 18, 2014 4:29 PM

ÍNDICE REMISSIVO
10-2
10
Pedal do travão .................................... 3-11
Pedal do travão, verificação e
lubrificação ......................................... 6-27
Pivôs do braço oscilante,
lubrificação ......................................... 6-28
Pneus.................................................... 6-18
Punho e cabo do acelerador,
verificação e lubrificação ................... 6-26RRefrigerante .......................................... 6-14
Roda, frente (para modelos sem
sistema ABS) ...................................... 6-37
Rodagem do motor ................................ 5-3
Rodas ................................................... 6-20
Roda, trás (para modelos sem
sistema ABS) ...................................... 6-38
Rolamentos de roda, verificação.......... 6-30SSistema de corte do circuito de
ignição ................................................ 3-19
Sistema imobilizador .............................. 3-1
Suporte do motociclo ........................... 6-36
Suspensão traseira, lubrificação .......... 6-28TTabelas de detecção e resolução de
problemas .......................................... 6-41
Tampa do depósito de combustível ..... 3-12
Tubo de respiração/descarga do
depósito de combustível .................... 3-14VVela de ignição, verificação .................. 6-10
Velocidade de ralenti do motor ............ 6-16
Visor multifuncional ................................ 3-5
U2BDP1P0.book Page 2 Thursday, December 18, 2014 4:29 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

PRINTED IN THE NETHERLANDS
2014.12
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Manual original
