YAMAHA XV1600A 2002 Manuale de Empleo (in Spanish)

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU02941

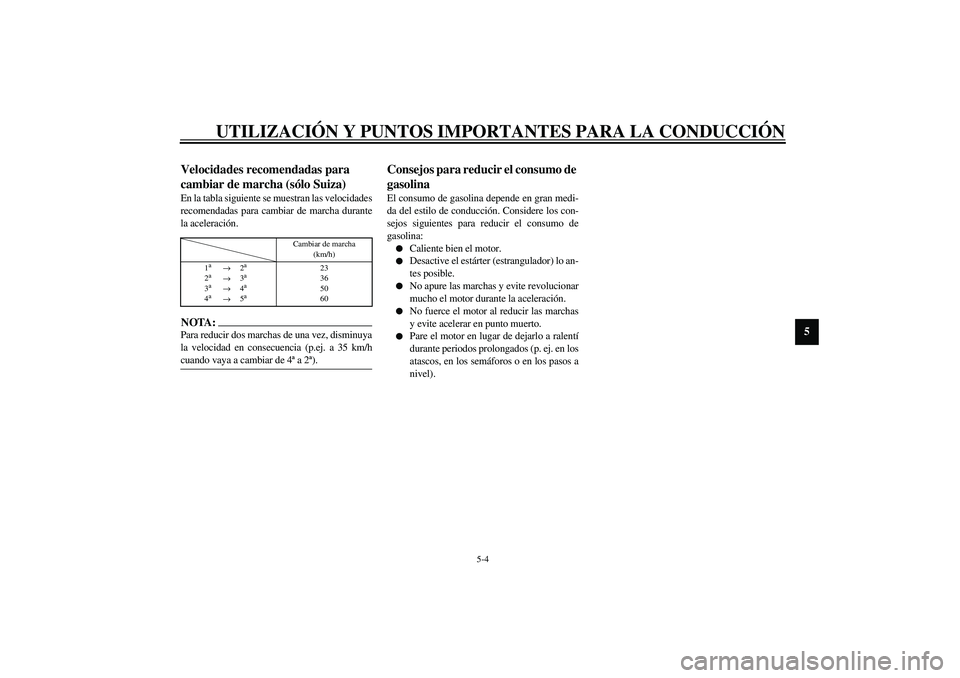

Velocidades recomendadas para
cambiar de marcha (sólo Suiza) En la tabla siguiente se muestran las velocidades
recomendadas para cambiar de marcha durante
la aceleración.CF-01SNOTA:_ Para reducir dos marchas de una vez, disminuya
la velocidad en consecuencia (p.ej. a 35 km/h
cuando vaya a cambiar de 4ª a 2ª). _
SAU00424
Consejos para reducir el consumo de
gasolina El consumo de gasolina depende en gran medi-
da del estilo de conducción. Considere los con-
sejos siguientes para reducir el consumo de
gasolina:

Caliente bien el motor.


Desactive el estárter (estrangulador) lo an-
tes posible.


No apure las marchas y evite revolucionar
mucho el motor durante la aceleración.


No fuerce el motor al reducir las marchas
y evite acelerar en punto muerto.


Pare el motor en lugar de dejarlo a ralentí
durante periodos prolongados (p. ej. en los
atascos, en los semáforos o en los pasos a
nivel).
Cambiar de marcha
(km/h)
1
a
→2
a
2a
→3
a
3a
→4
a
4a
→5
a
23
36
50
60
S_5ja.book Page 4 Saturday, August 18, 2001 4:05 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU01128

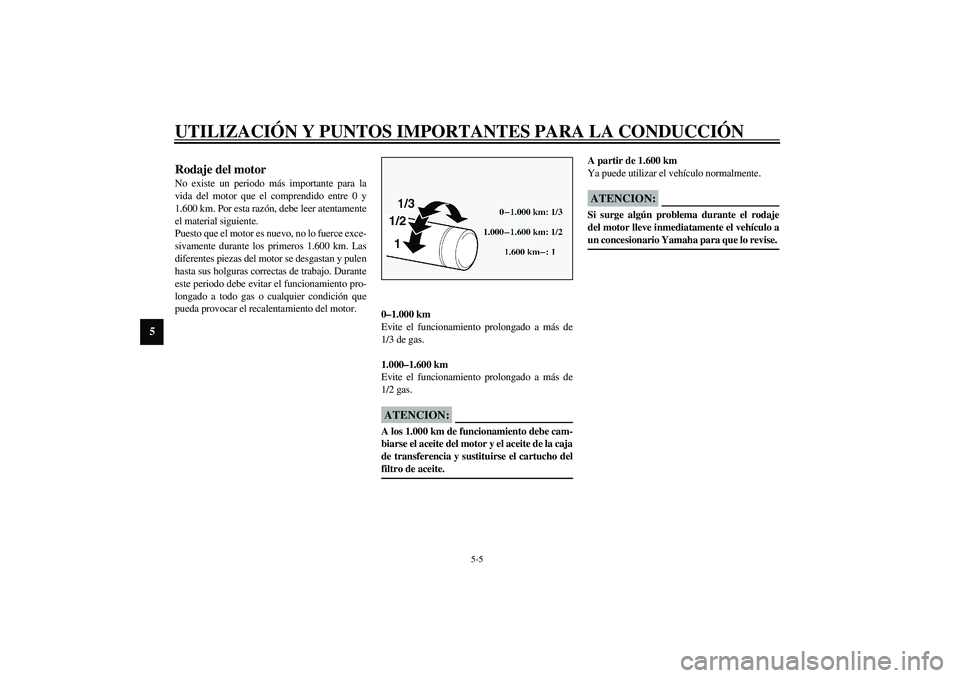

Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.600 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.600 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
SAU01740*
0–1.000 km
Evite el funcionamiento prolongado a más de
1/3 de gas.
1.000–1.600 km
Evite el funcionamiento prolongado a más de
1/2 gas.
SCA00026*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y el aceite de la caja
de transferencia y sustituirse el cartucho del
filtro de aceite. _
A partir de 1.600 km
Ya puede utilizar el vehículo normalmente.
SC000049
ATENCION:_ Si surge algún problema durante el rodaje
del motor lleve inmediatamente el vehículo a
un concesionario Yamaha para que lo revise. _
S_5ja.book Page 5 Saturday, August 18, 2001 4:05 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN

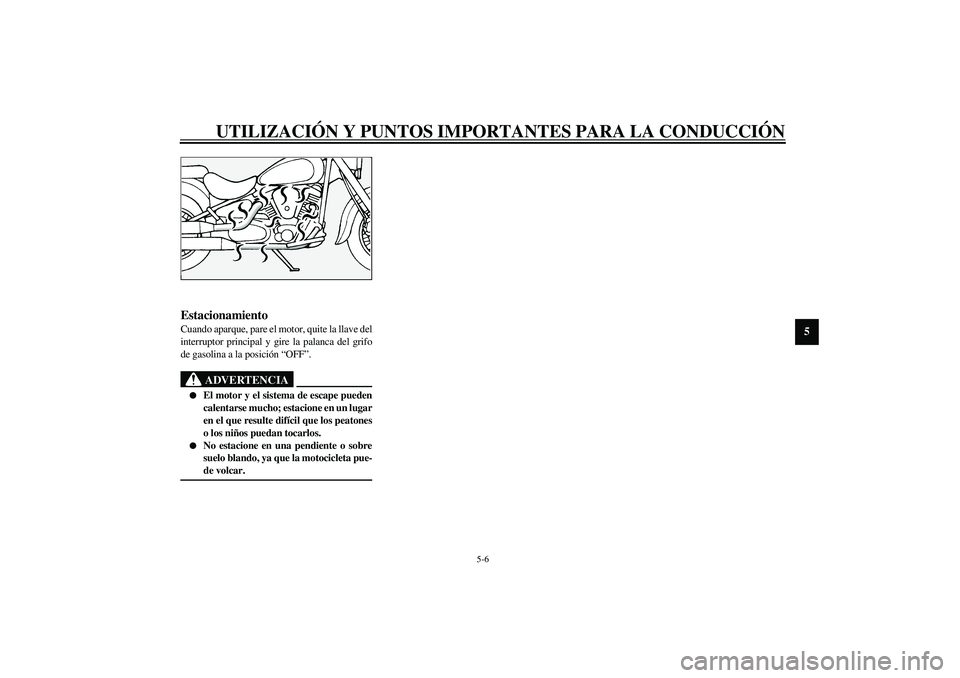

5-6
5
SAU00457
Estacionamiento Cuando aparque, pare el motor, quite la llave del
interruptor principal y gire la palanca del grifo
de gasolina a la posición “OFF”.
SW000058
ADVERTENCIA
_

El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.


No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_
S_5ja.book Page 6 Saturday, August 18, 2001 4:05 PM

S_5ja.book Page 7 Saturday, August 18, 2001 4:05 PM

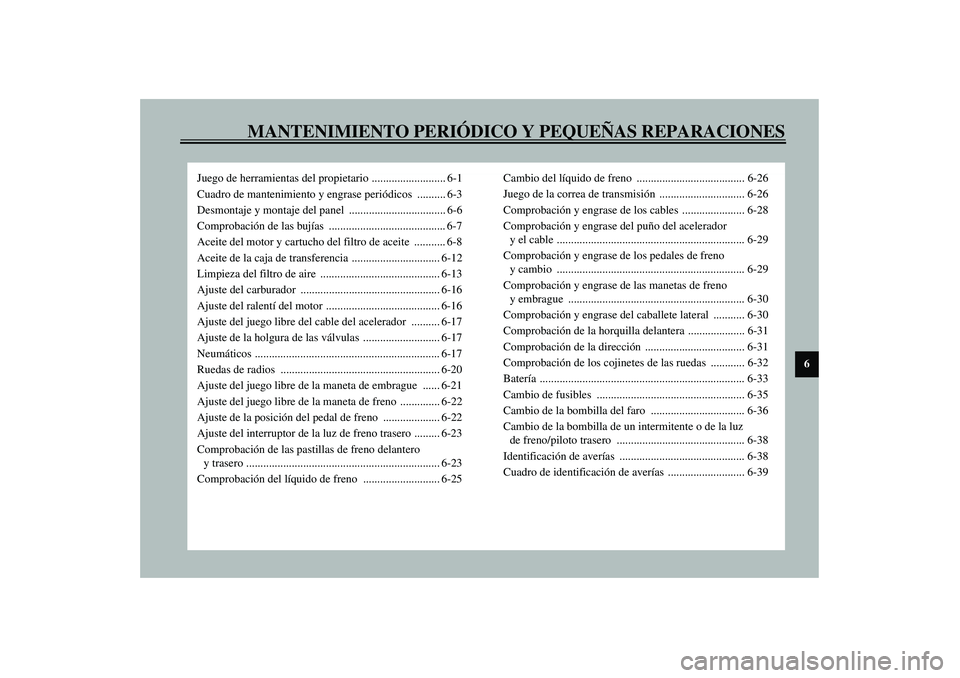

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-3
Desmontaje y montaje del panel .................................. 6-6
Comprobación de las bujías ......................................... 6-7
Aceite del motor y cartucho del filtro de aceite ........... 6-8
Aceite de la caja de transferencia ............................... 6-12
Limpieza del filtro de aire .......................................... 6-13
Ajuste del carburador ................................................. 6-16
Ajuste del ralentí del motor ........................................ 6-16
Ajuste del juego libre del cable del acelerador .......... 6-17
Ajuste de la holgura de las válvulas ........................... 6-17
Neumáticos ................................................................. 6-17
Ruedas de radios ........................................................ 6-20
Ajuste del juego libre de la maneta de embrague ...... 6-21
Ajuste del juego libre de la maneta de freno .............. 6-22
Ajuste de la posición del pedal de freno .................... 6-22
Ajuste del interruptor de la luz de freno trasero ......... 6-23
Comprobación de las pastillas de freno delantero
y trasero .................................................................... 6-23
Comprobación del líquido de freno ........................... 6-25Cambio del líquido de freno ...................................... 6-26
Juego de la correa de transmisión .............................. 6-26
Comprobación y engrase de los cables ...................... 6-28
Comprobación y engrase del puño del acelerador
y el cable .................................................................. 6-29
Comprobación y engrase de los pedales de freno
y cambio .................................................................. 6-29
Comprobación y engrase de las manetas de freno
y embrague .............................................................. 6-30
Comprobación y engrase del caballete lateral ........... 6-30
Comprobación de la horquilla delantera .................... 6-31
Comprobación de la dirección ................................... 6-31
Comprobación de los cojinetes de las ruedas ............ 6-32
Batería ........................................................................ 6-33
Cambio de fusibles .................................................... 6-35
Cambio de la bombilla del faro ................................. 6-36
Cambio de la bombilla de un intermitente o de la luz
de freno/piloto trasero ............................................. 6-38
Identificación de averías ............................................ 6-38
Cuadro de identificación de averías ........................... 6-39
S_5ja.book Page 1 Saturday, August 18, 2001 4:05 PM

6-1
6
SAU00462

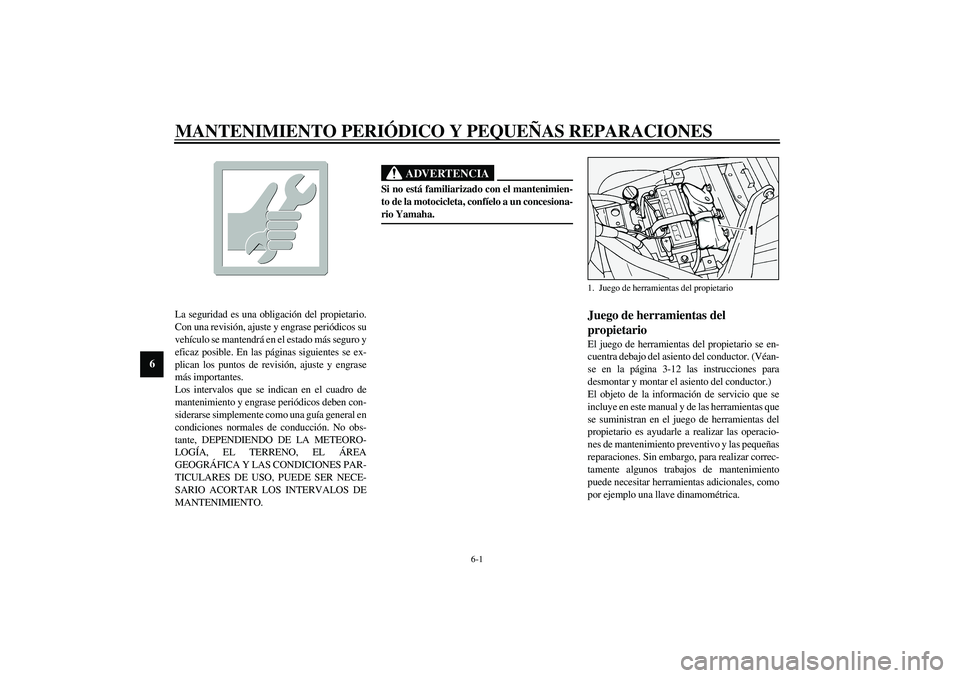

6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03711
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra debajo del asiento del conductor. (Véan-
se en la página 3-12 las instrucciones para
desmontar y montar el asiento del conductor.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.1. Juego de herramientas del propietario
S_5ja.book Page 1 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6

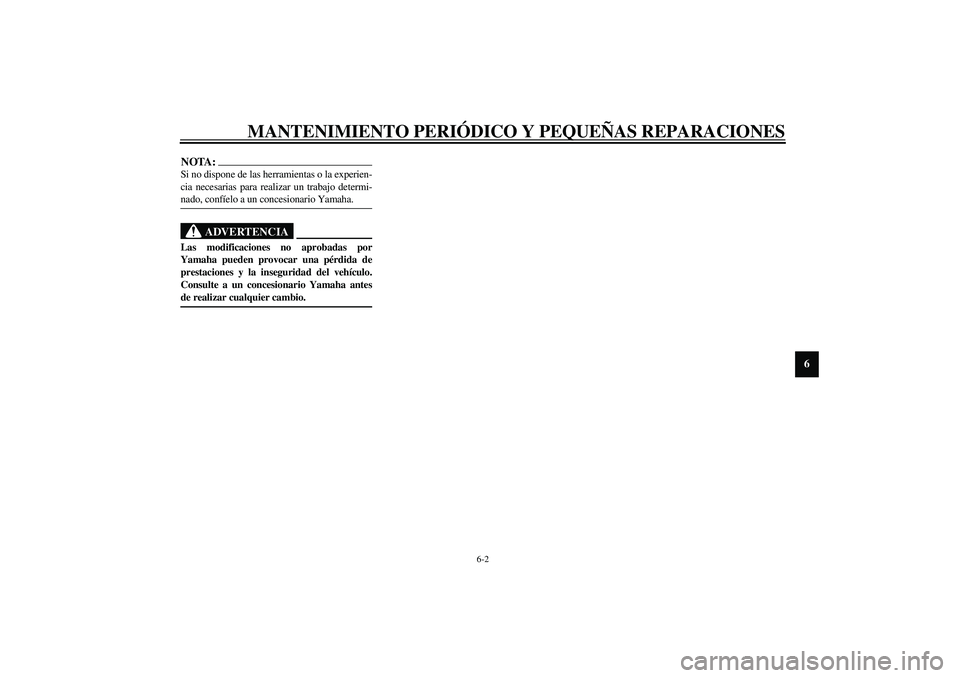

NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
S_5ja.book Page 2 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU03685

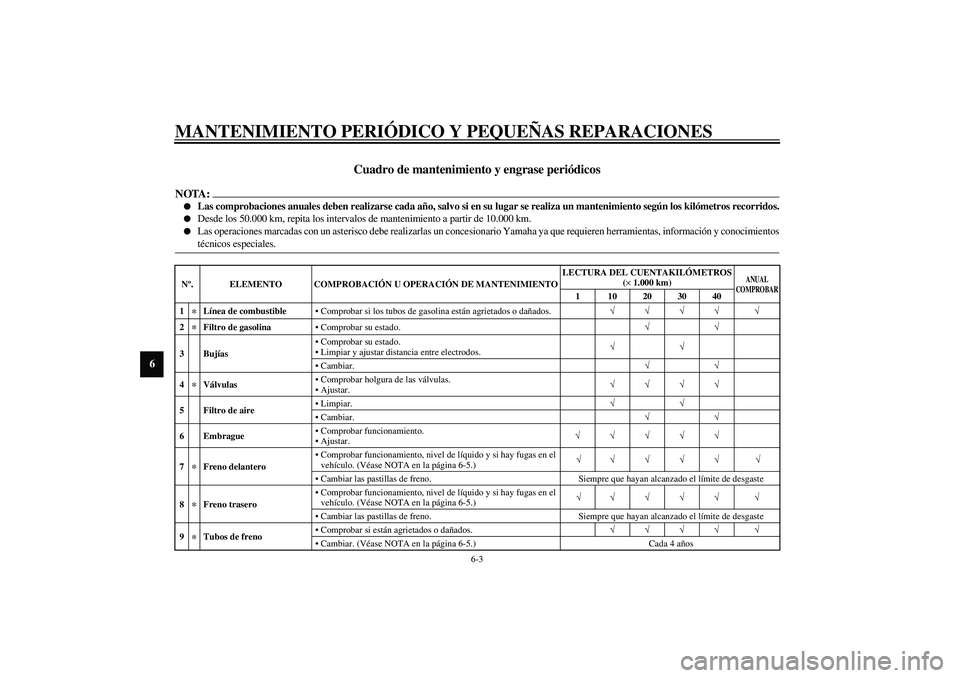

Cuadro de mantenimiento y engrase periódicos
NOTA:_

Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.


Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
1
*
Línea de combustibleComprobar si los tubos de gasolina están agrietados o dañados.√√√√ √
2
*
Filtro de gasolinaComprobar su estado.√√
3BujíasComprobar su estado.
Limpiar y ajustar distancia entre electrodos.√√
Cambiar.√√
4
*
VálvulasComprobar holgura de las válvulas.
Ajustar.√√√√
5 Filtro de aireLimpiar.√√
Cambiar.√√
6EmbragueComprobar funcionamiento.
Ajustar.√√√√√
7
*
Freno delanteroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno traseroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de frenoComprobar si están agrietados o dañados.√√√√ √
Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
S_5ja.book Page 3 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6

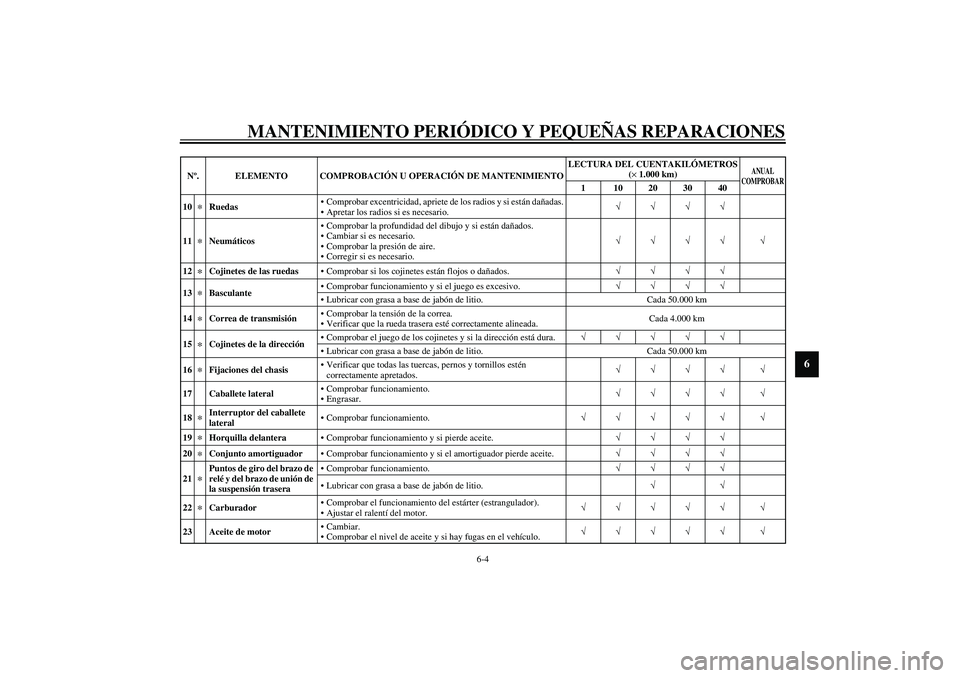

10
*
RuedasComprobar excentricidad, apriete de los radios y si están dañadas.
Apretar los radios si es necesario.√√√√
11
*
NeumáticosComprobar la profundidad del dibujo y si están dañados.
Cambiar si es necesario.
Comprobar la presión de aire.
Corregir si es necesario.√√√√ √
12
*
Cojinetes de las ruedasComprobar si los cojinetes están flojos o dañados.√√√√
13
*
BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14
*
Correa de transmisiónComprobar la tensión de la correa.
Verificar que la rueda trasera esté correctamente alineada.Cada 4.000 km
15
*
Cojinetes de la direcciónComprobar el juego de los cojinetes y si la dirección está dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
16
*
Fijaciones del chasisVerificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
17 Caballete lateralComprobar funcionamiento.
Engrasar.√√√√ √
18
*
Interruptor del caballete
lateralComprobar funcionamiento.√√√√√ √
19
*
Horquilla delanteraComprobar funcionamiento y si pierde aceite.√√√√
20
*
Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde aceite.√√√√
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de jabón de litio.√√
22
*
CarburadorComprobar el funcionamiento del estárter (estrangulador).
Ajustar el ralentí del motor.√√√√√ √
23 Aceite de motorCambiar.
Comprobar el nivel de aceite y si hay fugas en el vehículo.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
S_5ja.book Page 4 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU03884

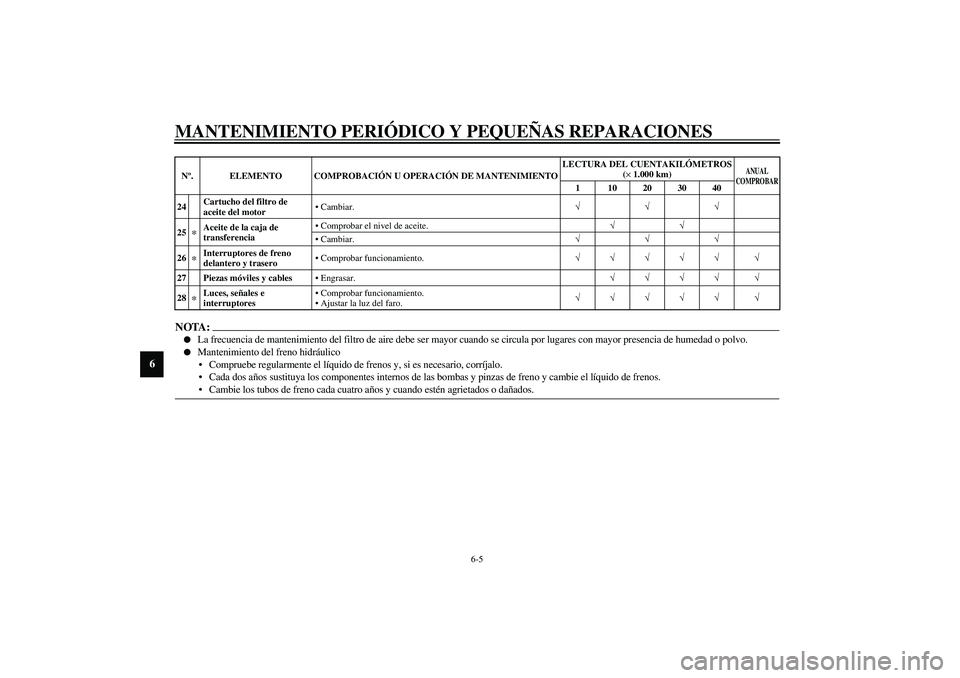

NOTA:_

La frecuencia de mantenimiento del filtro de aire debe ser mayor cuando se circula por lugares con mayor presencia de humedad o polvo.


Mantenimiento del freno hidráulico
Compruebe regularmente el líquido de frenos y, si es necesario, corríjalo.
Cada dos años sustituya los componentes internos de las bombas y pinzas de freno y cambie el líquido de frenos.
Cambie los tubos de freno cada cuatro años y cuando estén agrietados o dañados.
_24Cartucho del filtro de
aceite del motorCambiar.√√√
25
*
Aceite de la caja de
transferenciaComprobar el nivel de aceite.√√
Cambiar.√√√
26
*
Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
27 Piezas móviles y cablesEngrasar.√√√√ √
28
*
Luces, señales e
interruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
S_5ja.book Page 5 Saturday, August 18, 2001 4:05 PM
