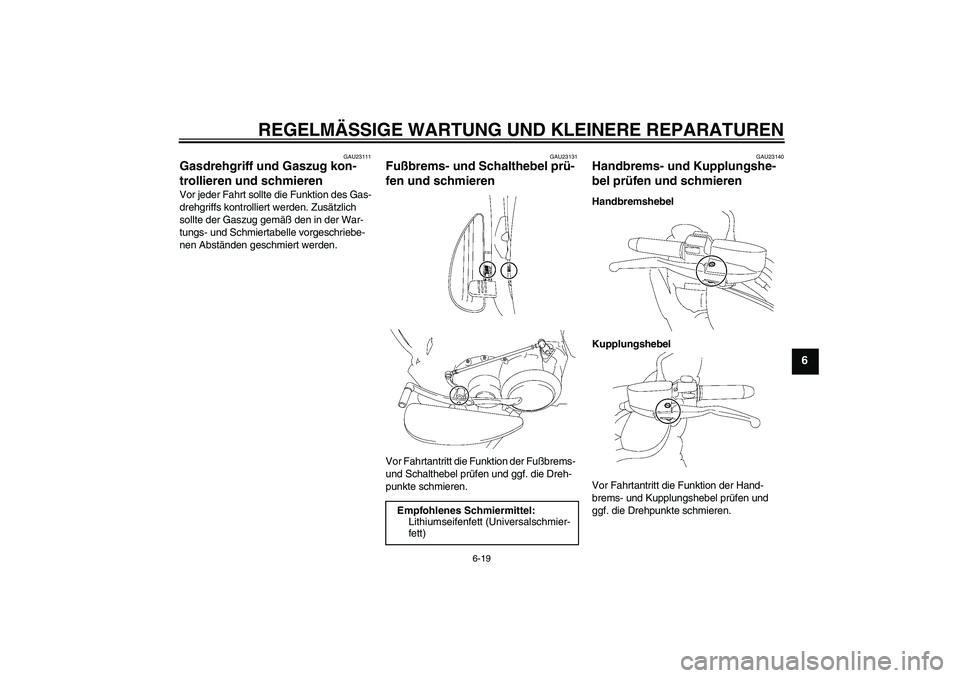

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23131
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5C4G0G0.book Page 19 Friday, March 10, 2006 9:35 AM

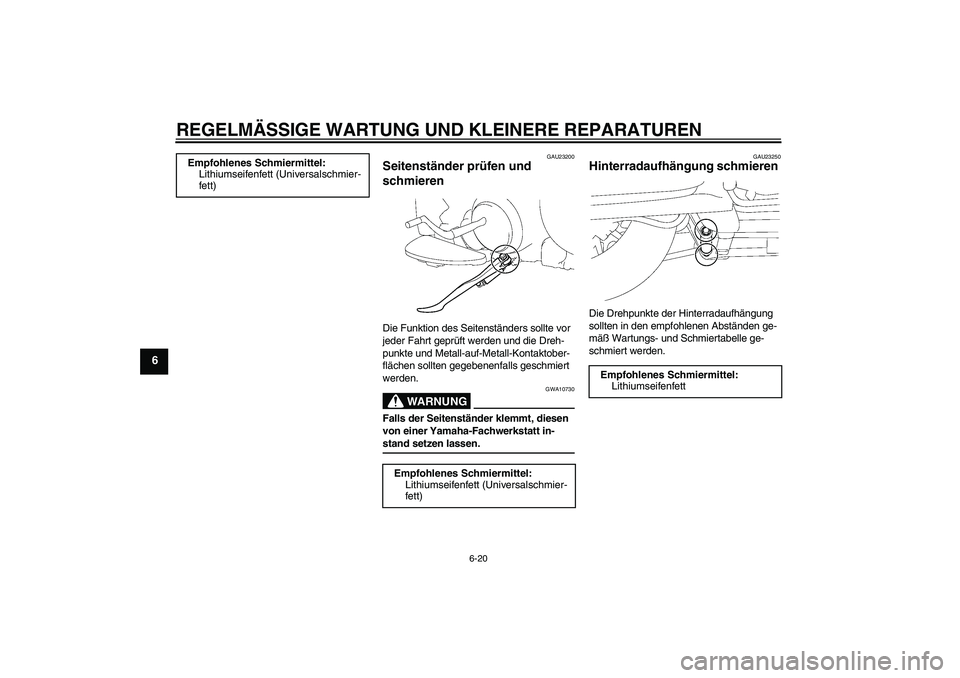

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU23200
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-stand setzen lassen.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5C4G0G0.book Page 20 Friday, March 10, 2006 9:35 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
U5C4G0G0.book Page 21 Friday, March 10, 2006 9:35 AM

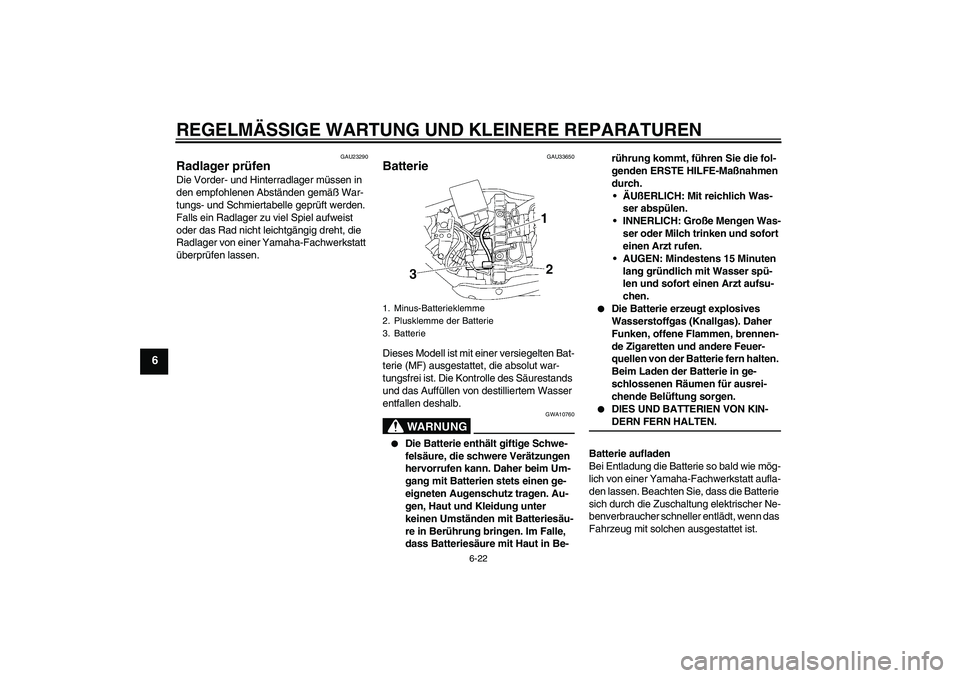

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU33650
Batterie Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
1. Minus-Batterieklemme
2. Plusklemme der Batterie
3. Batterie
U5C4G0G0.book Page 22 Friday, March 10, 2006 9:35 AM

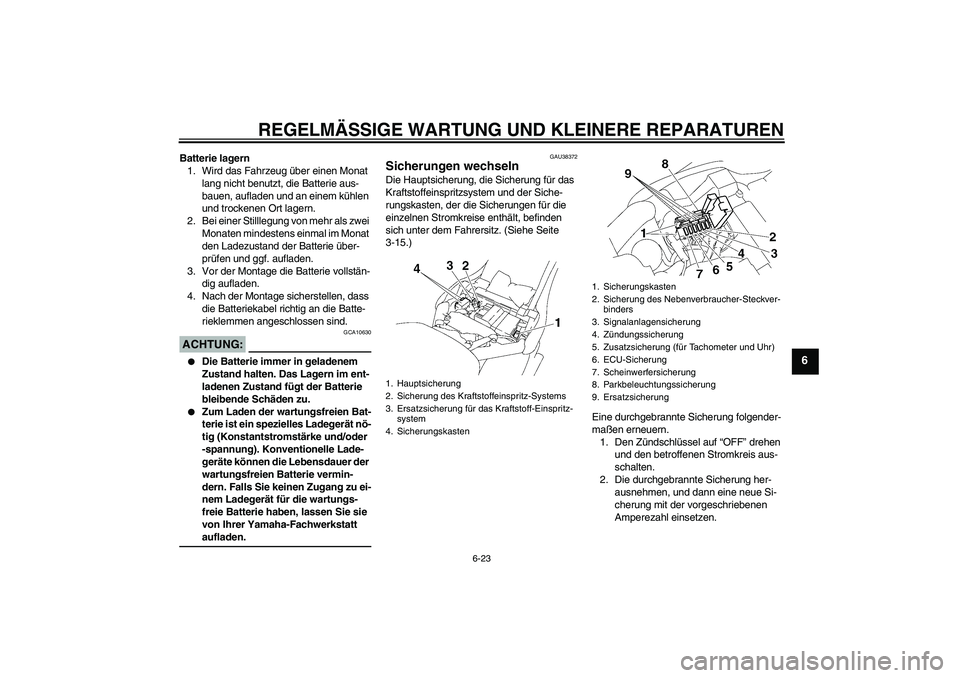

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt aufladen.
GAU38372
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-15.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Hauptsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
4. Sicherungskasten
1. Sicherungskasten
2. Sicherung des Nebenverbraucher-Steckver-
binders
3. Signalanlagensicherung
4. Zündungssicherung
5. Zusatzsicherung (für Tachometer und Uhr)
6. ECU-Sicherung
7. Scheinwerfersicherung
8. Parkbeleuchtungssicherung
9. Ersatzsicherung
U5C4G0G0.book Page 23 Friday, March 10, 2006 9:35 AM

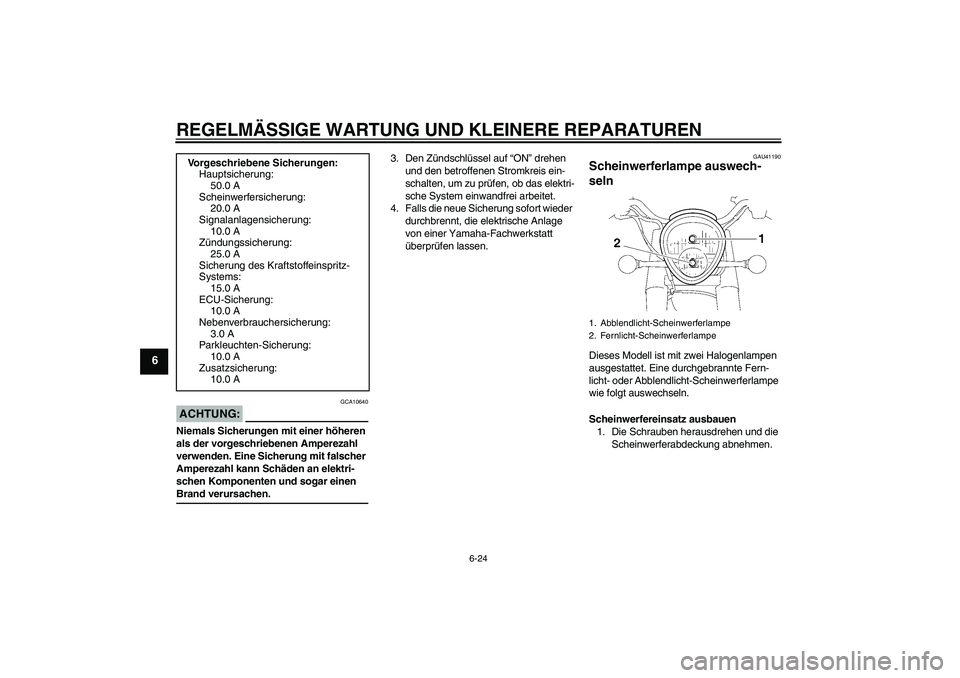

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU41190
Scheinwerferlampe auswech-
seln Dieses Modell ist mit zwei Halogenlampen
ausgestattet. Eine durchgebrannte Fern-
licht- oder Abblendlicht-Scheinwerferlampe
wie folgt auswechseln.
Scheinwerfereinsatz ausbauen
1. Die Schrauben herausdrehen und die
Scheinwerferabdeckung abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
ECU-Sicherung:
10.0 A
Nebenverbrauchersicherung:
3.0 A
Parkleuchten-Sicherung:
10.0 A
Zusatzsicherung:
10.0 A1. Abblendlicht-Scheinwerferlampe
2. Fernlicht-Scheinwerferlampe
U5C4G0G0.book Page 24 Friday, March 10, 2006 9:35 AM

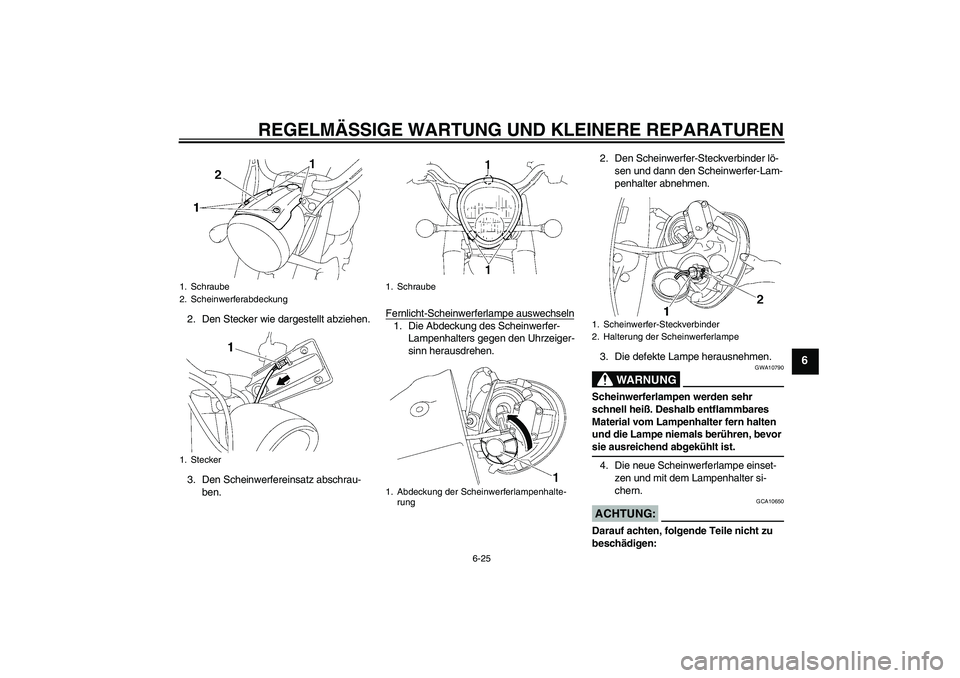

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
2. Den Stecker wie dargestellt abziehen.
3. Den Scheinwerfereinsatz abschrau-
ben.Fernlicht-Scheinwerferlampe auswechseln
1. Die Abdeckung des Scheinwerfer-
Lampenhalters gegen den Uhrzeiger-
sinn herausdrehen.2. Den Scheinwerfer-Steckverbinder lö-
sen und dann den Scheinwerfer-Lam-
penhalter abnehmen.
3. Die defekte Lampe herausnehmen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
1. Schraube
2. Scheinwerferabdeckung
1. Stecker
1. Schraube
1. Abdeckung der Scheinwerferlampenhalte-
rung
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
U5C4G0G0.book Page 25 Friday, March 10, 2006 9:35 AM

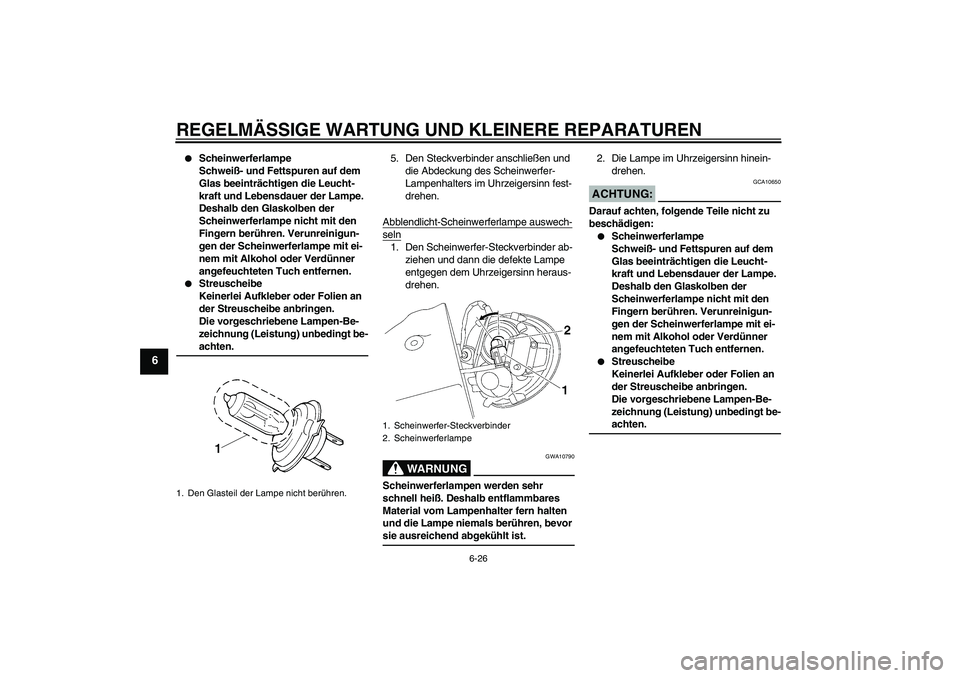

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6


Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.5. Den Steckverbinder anschließen und
die Abdeckung des Scheinwerfer-
Lampenhalters im Uhrzeigersinn fest-
drehen.
Abblendlicht-Scheinwerferlampe auswech-
seln1. Den Scheinwerfer-Steckverbinder ab-
ziehen und dann die defekte Lampe
entgegen dem Uhrzeigersinn heraus-
drehen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.2. Die Lampe im Uhrzeigersinn hinein-
drehen.
ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
1. Den Glasteil der Lampe nicht berühren.
1. Scheinwerfer-Steckverbinder
2. Scheinwerferlampe

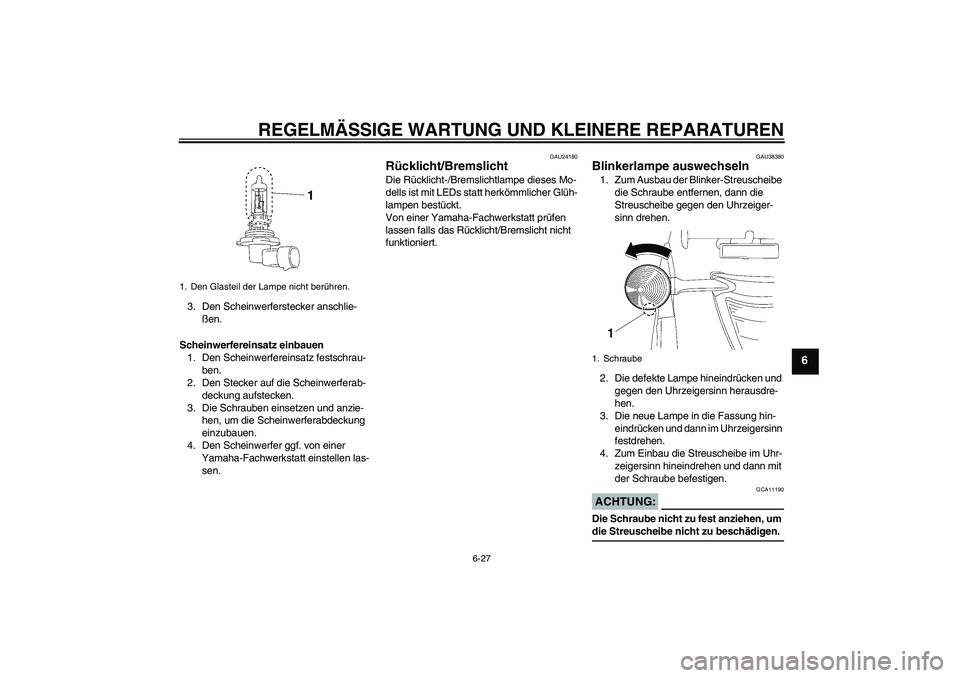

U5C4G0G0.book Page 26 Friday, March 10, 2006 9:35 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
3. Den Scheinwerferstecker anschlie-
ßen.
Scheinwerfereinsatz einbauen
1. Den Scheinwerfereinsatz festschrau-
ben.
2. Den Stecker auf die Scheinwerferab-
deckung aufstecken.
3. Die Schrauben einsetzen und anzie-
hen, um die Scheinwerferabdeckung
einzubauen.
4. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24180
Rücklicht/Bremslicht Die Rücklicht-/Bremslichtlampe dieses Mo-
dells ist mit LEDs statt herkömmlicher Glüh-
lampen bestückt.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU38380
Blinkerlampe auswechseln 1. Zum Ausbau der Blinker-Streuscheibe
die Schraube entfernen, dann die
Streuscheibe gegen den Uhrzeiger-
sinn drehen.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Zum Einbau die Streuscheibe im Uhr-
zeigersinn hineindrehen und dann mit
der Schraube befestigen.ACHTUNG:
GCA11190
Die Schraube nicht zu fest anziehen, um die Streuscheibe nicht zu beschädigen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube

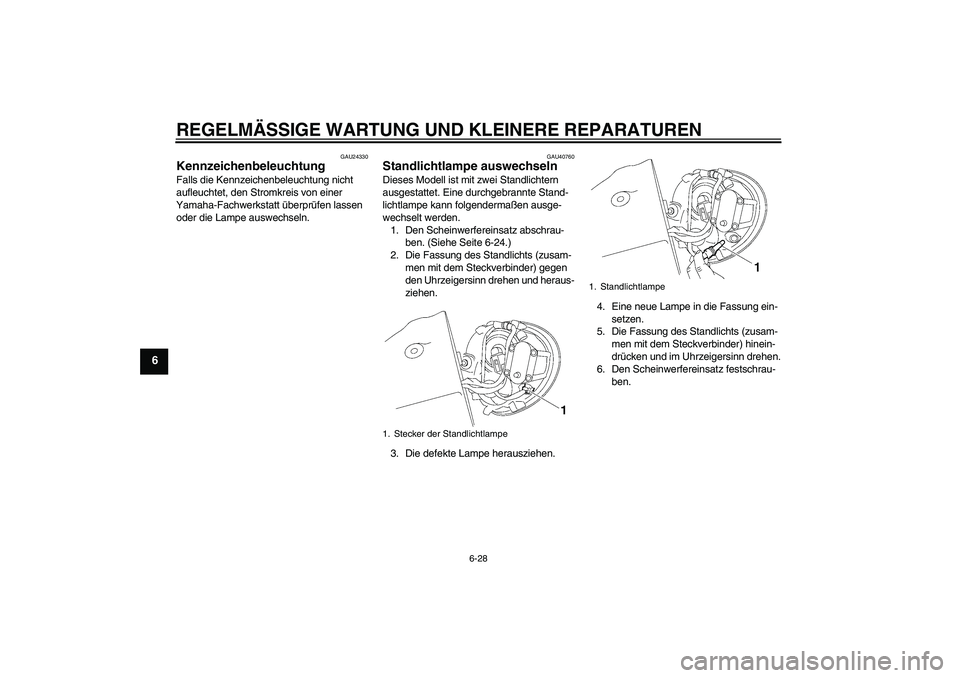

U5C4G0G0.book Page 27 Friday, March 10, 2006 9:35 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU24330
Kennzeichenbeleuchtung Falls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU40760
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-24.)
2. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) gegen
den Uhrzeigersinn drehen und heraus-
ziehen.
3. Die defekte Lampe herausziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) hinein-
drücken und im Uhrzeigersinn drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.1. Stecker der Standlichtlampe
1. Standlichtlampe
U5C4G0G0.book Page 28 Friday, March 10, 2006 9:35 AM
