XV1900A
MANUAL DEL PROPIETARIO
Page 2 of 86
SAU26943

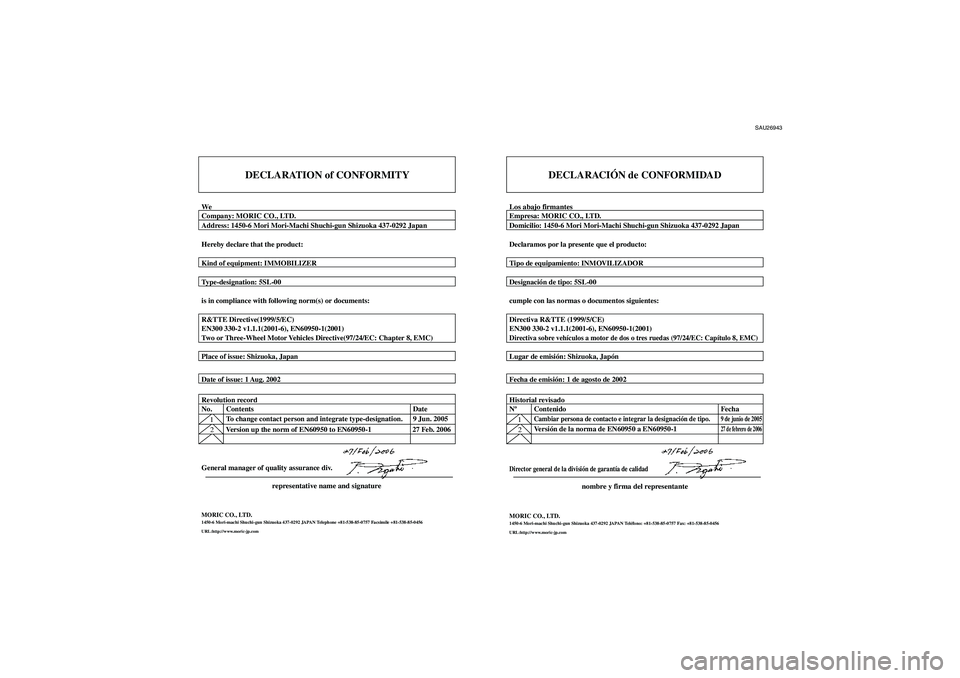

DECLARATION of CONFORMITY
WeCompany: MORIC CO., LTD.
Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Hereby declare that the product:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: 1 Aug. 2002
Revolution record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
General manager of quality assurance div.
representative name and signature
MORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456URL:http://www.moric-jp.com1
Version up the norm of EN60950 to EN60950-1 27 Feb. 2006
2
1
2Los abajo firmantesEmpresa: MORIC CO., LTD.
Domicilio: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Declaramos por la presente que el producto:
Tipo de equipamiento: INMOVILIZADOR
Designación de tipo: 5SL-00
cumple con las normas o documentos siguientes:
Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Directiva sobre vehículos a motor de dos o tres ruedas (97/24/EC: Capítulo 8, EMC)Lugar de emisión: Shizuoka, Japón
Fecha de emisión: 1 de agosto de 2002
Historial revisado
Nº Contenido Fecha
Cambiar persona de contacto e integrar la designación de tipo.
9 de junio de 2005
Versión de la norma de EN60950 a EN60950-1
27 de febrero de 2006
Director general de la división de garantía de calidadMORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Teléfono: +81-538-85-0757 Fax: +81-538-85-0456URL:http://www.moric-jp.com
DECLARACIÓN de CONFORMIDAD
nombre y firma del representante
U5C4S0S0.book Page 1 Monday, March 13, 2006 9:38 AM
Page 3 of 86
INTRODUCCIÓN
SAU10100
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XV1900A, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el diseño
y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XV1900A. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su motocicleta, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones posibles.
Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
U5C4S0S0.book Page 1 Monday, March 13, 2006 9:38 AM
Page 4 of 86
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10151
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:NOTA:
Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso cuando se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Sinecesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.ADVERTENCIA
SWA10030
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTA MOTOCICLETA.
*El producto y las especificaciones pueden cambiar sin previo aviso.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidente
mortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparan-
do la motocicleta.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños a
la motocicleta.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:
NOTA:
U5C4S0S0.book Page 1 Monday, March 13, 2006 9:38 AM
Page 5 of 86
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10200
XV1900A
MANUAL DEL PROPIETARIO
©2006 por Yamaha Motor Co., Ltd.
1ª edición, febrero 2006
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos
Impreso en Japón.
U5C4S0S0.book Page 2 Monday, March 13, 2006 9:38 AM
Page 6 of 86

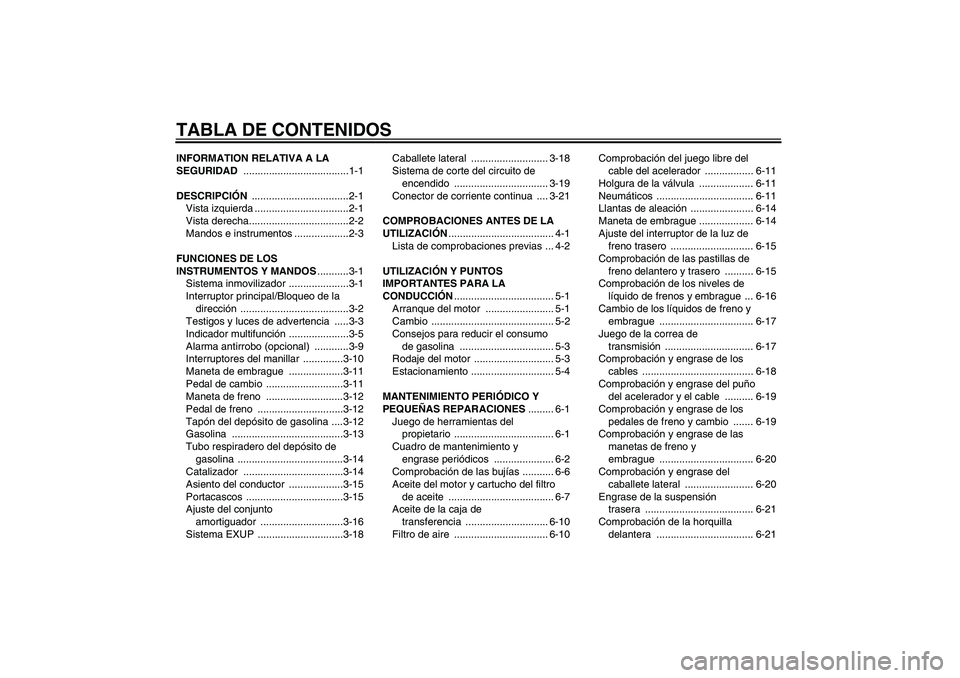

TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Indicador multifunción .....................3-5
Alarma antirrobo (opcional) ............3-9
Interruptores del manillar ..............3-10
Maneta de embrague ...................3-11
Pedal de cambio ...........................3-11
Maneta de freno ...........................3-12
Pedal de freno ..............................3-12
Tapón del depósito de gasolina ....3-12
Gasolina .......................................3-13
Tubo respiradero del depósito de
gasolina .....................................3-14
Catalizador ...................................3-14
Asiento del conductor ...................3-15
Portacascos ..................................3-15
Ajuste del conjunto
amortiguador .............................3-16
Sistema EXUP ..............................3-18Caballete lateral ........................... 3-18
Sistema de corte del circuito de
encendido ................................. 3-19
Conector de corriente continua .... 3-21
COMPROBACIONES ANTES DE LA
UTILIZACIÓN..................................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario ................................... 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2
Comprobación de las bujías ........... 6-6
Aceite del motor y cartucho del filtro
de aceite ..................................... 6-7
Aceite de la caja de
transferencia ............................. 6-10
Filtro de aire ................................. 6-10Comprobación del juego libre del
cable del acelerador ................. 6-11
Holgura de la válvula ................... 6-11
Neumáticos .................................. 6-11
Llantas de aleación ...................... 6-14
Maneta de embrague ................... 6-14
Ajuste del interruptor de la luz de
freno trasero ............................. 6-15
Comprobación de las pastillas de
freno delantero y trasero .......... 6-15
Comprobación de los niveles de
líquido de frenos y embrague ... 6-16
Cambio de los líquidos de freno y
embrague ................................. 6-17
Juego de la correa de
transmisión ............................... 6-17
Comprobación y engrase de los
cables ....................................... 6-18
Comprobación y engrase del puño
del acelerador y el cable .......... 6-19
Comprobación y engrase de los
pedales de freno y cambio ....... 6-19
Comprobación y engrase de las
manetas de freno y
embrague ................................. 6-20
Comprobación y engrase del
caballete lateral ........................ 6-20
Engrase de la suspensión
trasera ...................................... 6-21
Comprobación de la horquilla
delantera .................................. 6-21U5C4S0S0.book Page 1 Monday, March 13, 2006 9:38 AM
Page 7 of 86
TABLA DE CONTENIDOS
Comprobación de la dirección ...... 6-22
Comprobación de los cojinetes de
las ruedas ................................. 6-22
Batería .......................................... 6-22
Cambio de fusibles ....................... 6-23
Cambio de una bombilla del
faro ............................................ 6-25
Luz de freno/piloto trasero ............ 6-27
Cambio de la bombilla de un
intermitente ............................... 6-28
Luz de la matrícula ....................... 6-28
Cambio de la bombilla de una luz
de posición ................................ 6-29
Apoyo de la motocicleta ............... 6-29
Identificación de averías ............... 6-30
Cuadro de identificación de
averías ...................................... 6-31
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA......................7-1
Cuidados ........................................ 7-1
Almacenamiento ............................. 7-3
ESPECIFICACIONES ........................ 8-1
INFORMACIÓN PARA EL
CONSUMIDOR................................... 9-1
Números de identificación .............. 9-1
U5C4S0S0.book Page 2 Monday, March 13, 2006 9:38 AM
Page 8 of 86
1-1
1

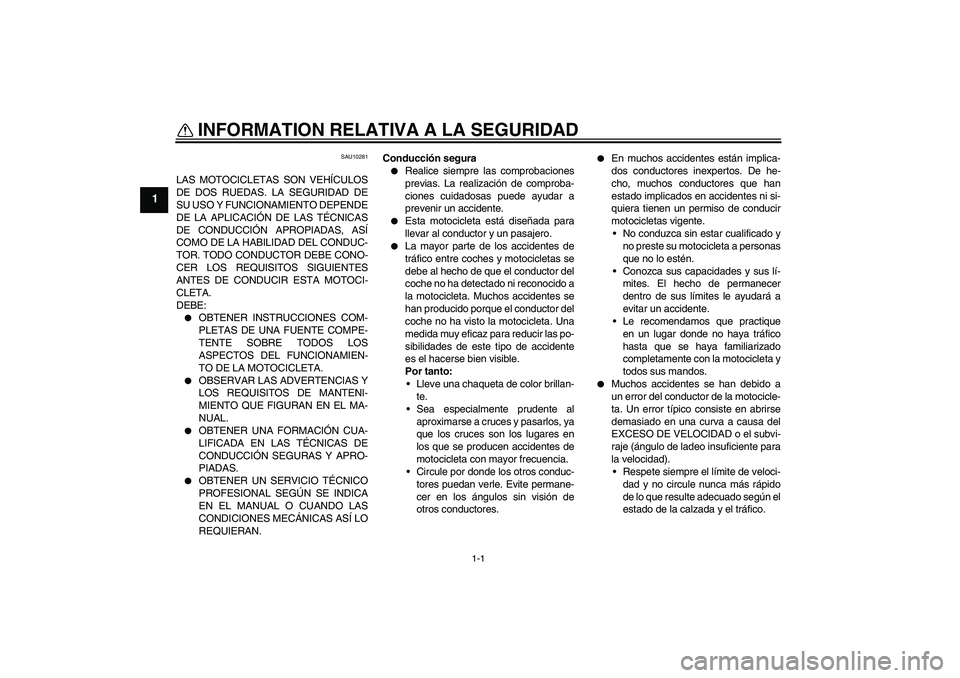

INFORMATION RELATIVA A LA SEGURIDAD
SAU10281
LAS MOTOCICLETAS SON VEHÍCULOS
DE DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTA MOTOCI-
CLETA.
DEBE:
OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DE LA MOTOCICLETA.
OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL.
OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.
OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL O CUANDO LAS
CONDICIONES MECÁNICAS ASÍ LO
REQUIERAN.Conducción segura
Realice siempre las comprobaciones
previas. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.
Esta motocicleta está diseñada para
llevar al conductor y un pasajero.
La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
debe al hecho de que el conductor del
coche no ha detectado ni reconocido a
la motocicleta. Muchos accidentes se
han producido porque el conductor del
coche no ha visto la motocicleta. Una
medida muy eficaz para reducir las po-
sibilidades de este tipo de accidente
es el hacerse bien visible.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.
Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.
En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.
Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
EXCESO DE VELOCIDAD o el subvi-
raje (ángulo de ladeo insuficiente para
la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
U5C4S0S0.book Page 1 Monday, March 13, 2006 9:38 AM
Page 9 of 86
INFORMATION RELATIVA A LA SEGURIDAD
1-2
1
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asa de agarre con las dos ma-
nos y mantener ambos pies en las
estriberas del pasajero.
No lleve nunca a un pasajero que
no pueda mantener firmemente am-
bos pies en sus estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.
Utilice siempre un casco homologado.
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.
No toque nunca el motor o el sistema
de escape durante el funcionamiento
o después. Ambos alcanzan tempera-
turas muy elevadas y pueden provo-
car quemaduras. Utilice siempre ropa
protectora que le cubra las piernas, los
tobillos y los pies.
Los pasajeros también deben obser-
var las precauciones indicadas ante-
riormente.Modificaciones
Una motocicleta puede resultar insegura y
provocar lesiones personales graves si se
han realizado en ella modificaciones sin la
aprobación de Yamaha o se han eliminado
equipos originales. Asimismo, el uso de una
motocicleta modificada puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación exponemos algunas reglas
generales que se deben observar en caso
de cargar equipaje o añadir accesorios a la
motocicleta:
Carga
El peso total del conductor, el pasajero, ac-
cesorios y equipaje no debe superar una
carga máxima.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:Carga máxima:
204 kg (450 lb)
U5C4S0S0.book Page 2 Monday, March 13, 2006 9:38 AM
Page 10 of 86
INFORMATION RELATIVA A LA SEGURIDAD
1-3
1
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Distribuya el
peso lo más uniformemente posible en
los dos lados de la motocicleta a fin de
reducir al mínimo el desequilibrio o
inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
No sujete nunca objetos largos o pe-
sados al manillar, la horquilla delante-
ra o el guardabarros delantero. Tales
objetos, como por ejemplo sacos de
dormir, bolsas de lona o tiendas de
campaña, pueden crear inestabilidad
en el manejo o disminuir la respuesta
de la dirección.
Accesorios
Los accesorios originales Yamaha han sido
diseñados específicamente para esta mo-
tocicleta. Yamaha no puede analizar todos
los accesorios de otras marcas disponibles
en el mercado; por tanto, la adecuada se-
lección, instalación y uso de accesorios deotras marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al selec-
cionar e instalar cualquier accesorio.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Gasolina y gases de escape
LA GASOLINA ES ALTAMENTE IN-
FLAMABLE:
Pare siempre el motor cuando pon-
ga gasolina.
U5C4S0S0.book Page 3 Monday, March 13, 2006 9:38 AM
