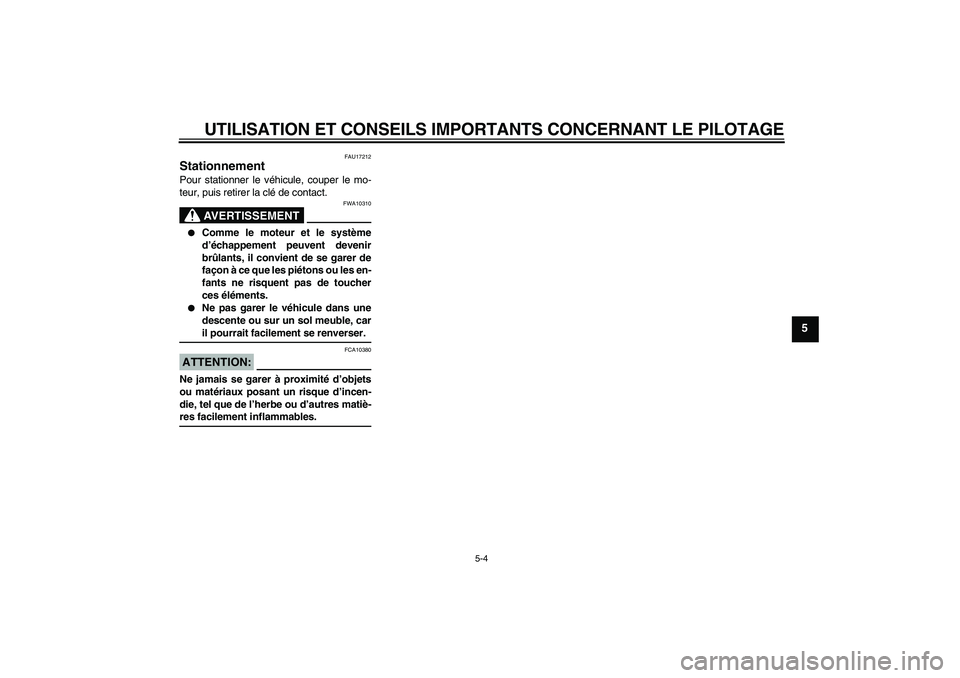

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU17212
Stationnement Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10310


Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher
ces éléments.


Ne pas garer le véhicule dans une
descente ou sur un sol meuble, caril pourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-res facilement inflammables.
U5C4F0F0.book Page 4 Friday, March 10, 2006 10:02 AM

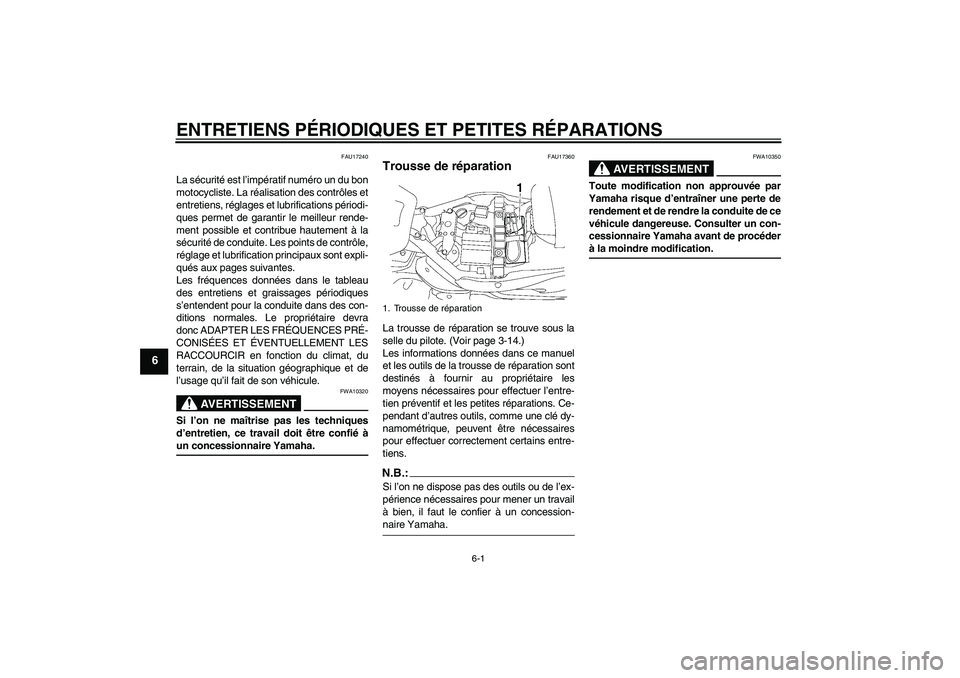

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-1
6
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrôle,
réglage et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
FAU17360
Trousse de réparation La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-14.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.:Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéderà la moindre modification.
1. Trousse de réparation
U5C4F0F0.book Page 1 Friday, March 10, 2006 10:02 AM

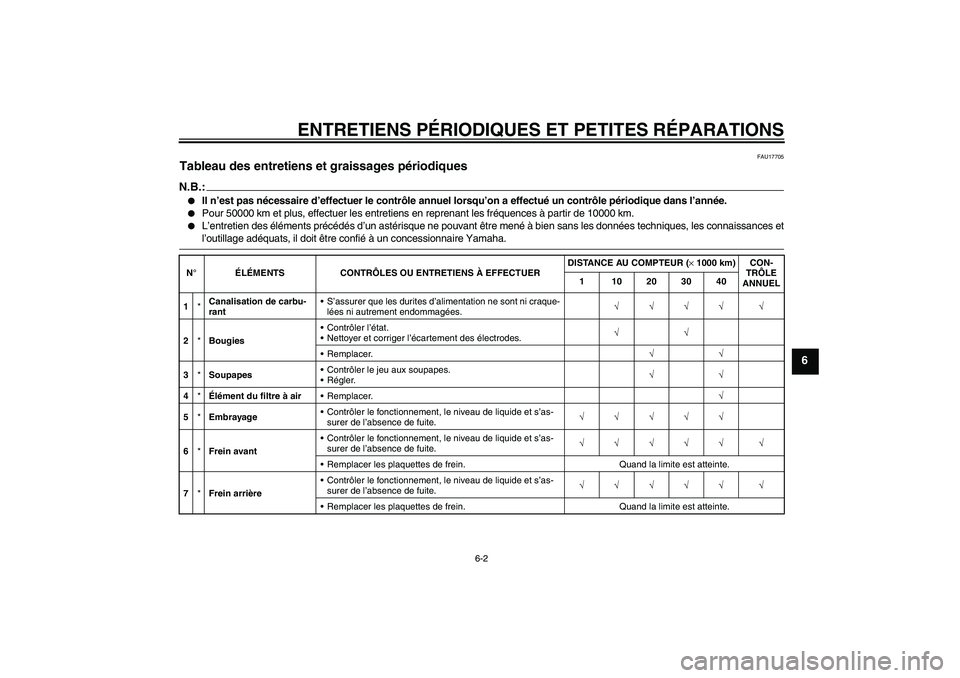

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU17705
Tableau des entretiens et graissages périodiques N.B.:

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.


Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni craque-
lées ni autrement endommagées.√√√√ √
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.√√
4*Élément du filtre à airRemplacer.√
5*EmbrayageContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√
6*Frein avantContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U5C4F0F0.book Page 2 Friday, March 10, 2006 10:02 AM

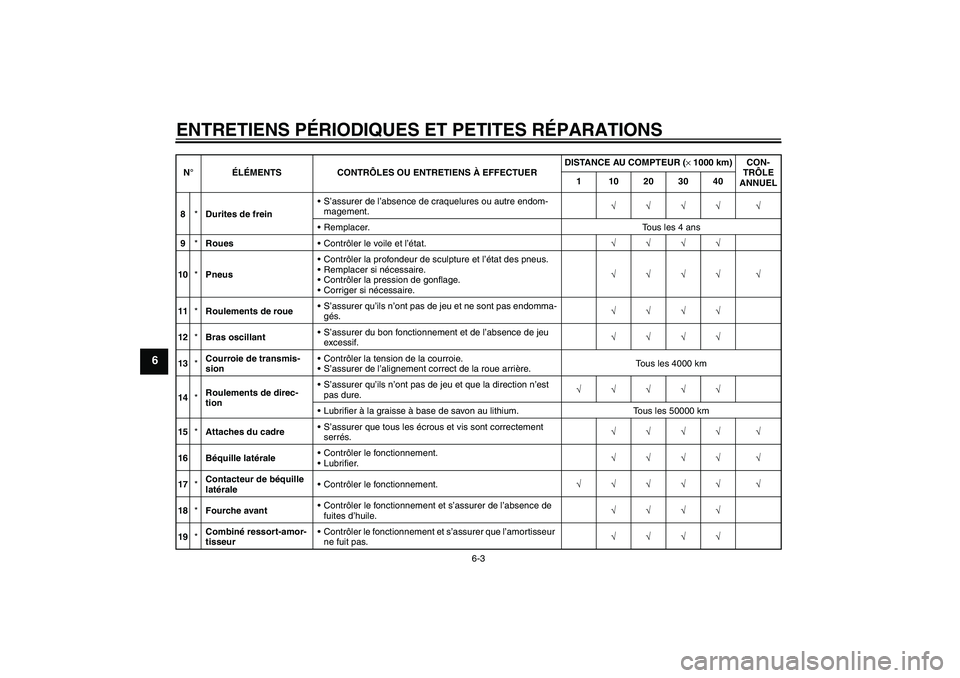

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
13*Courroie de transmis-
sionContrôler la tension de la courroie.
S’assurer de l’alignement correct de la roue arrière.Tous les 4000 km
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
15*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
16 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
17*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
18*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
19*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U5C4F0F0.book Page 3 Friday, March 10, 2006 10:02 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
20*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de savon au lithium.√√
21*Système d’injection de
carburantRégler la synchronisation.√√√√ √
22 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
23Cartouche du filtre à
huile moteurRemplacer.√√√
24*Huile de carter de
chaîne primaireContrôler le niveau d’huile.√√
Changer.√√√
25*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
26Pièces mobiles et câ-
blesLubrifier.√√√√ √
27*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U5C4F0F0.book Page 4 Friday, March 10, 2006 10:02 AM

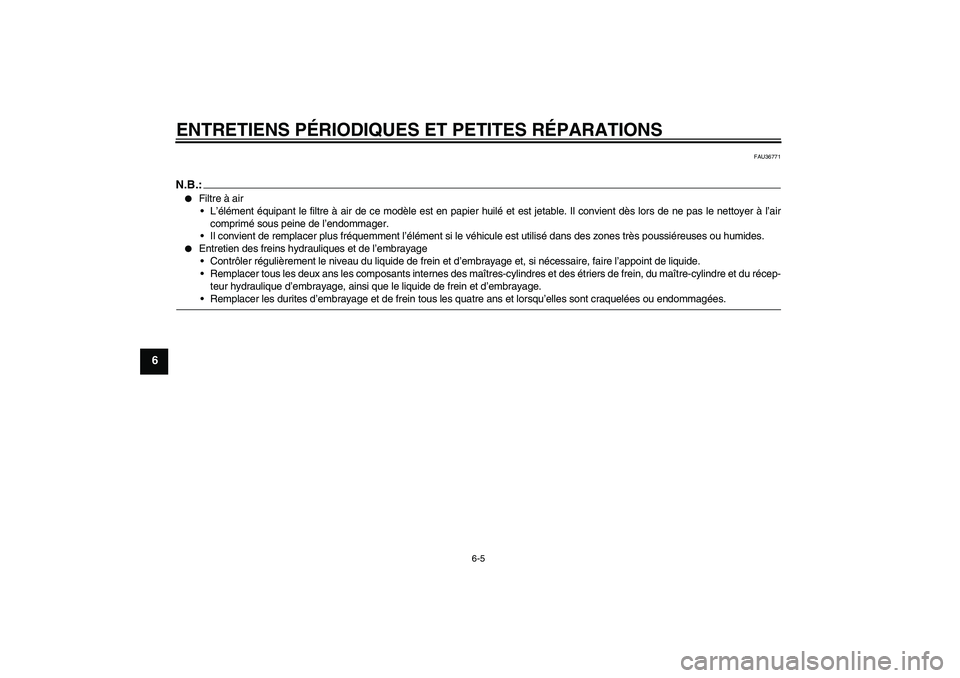

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU36771
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U5C4F0F0.book Page 5 Friday, March 10, 2006 10:02 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU19642
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
Bougie spécifiée:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1.Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5C4F0F0.book Page 6 Friday, March 10, 2006 10:02 AM

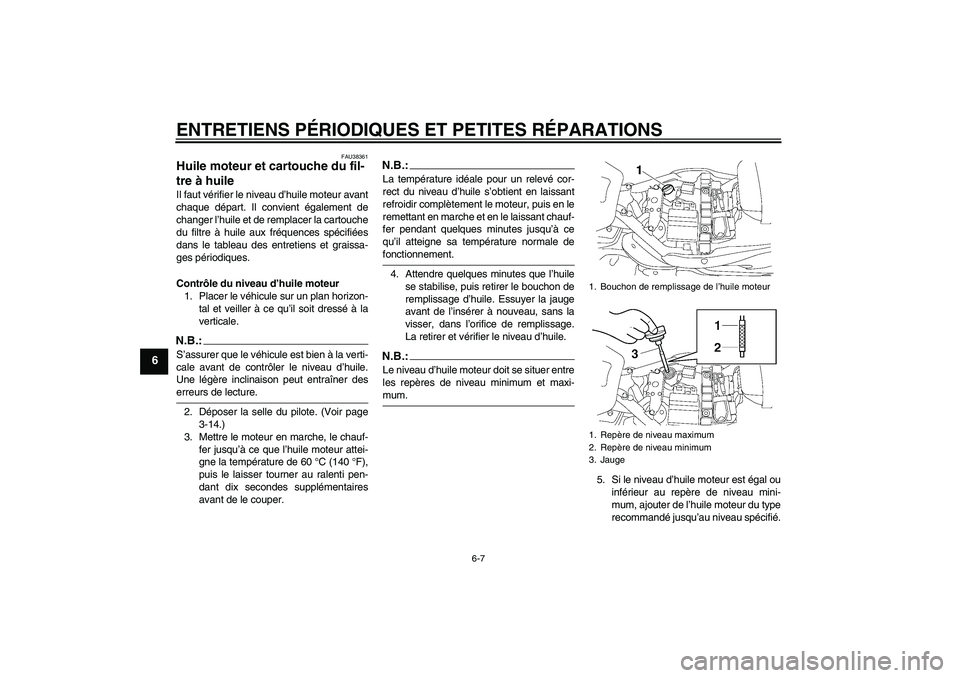

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU38361
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Déposer la selle du pilote. (Voir page
3-14.)
3. Mettre le moteur en marche, le chauf-
fer jusqu’à ce que l’huile moteur attei-
gne la température de 60 °C (140 °F),
puis le laisser tourner au ralenti pen-
dant dix secondes supplémentaires
avant de le couper.
N.B.:La température idéale pour un relevé cor-
rect du niveau d’huile s’obtient en laissant
refroidir complètement le moteur, puis en le
remettant en marche et en le laissant chauf-
fer pendant quelques minutes jusqu’à ce
qu’il atteigne sa température normale defonctionnement.
4. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
5. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
1. Bouchon de remplissage de l’huile moteur
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Jauge
U5C4F0F0.book Page 7 Friday, March 10, 2006 10:02 AM

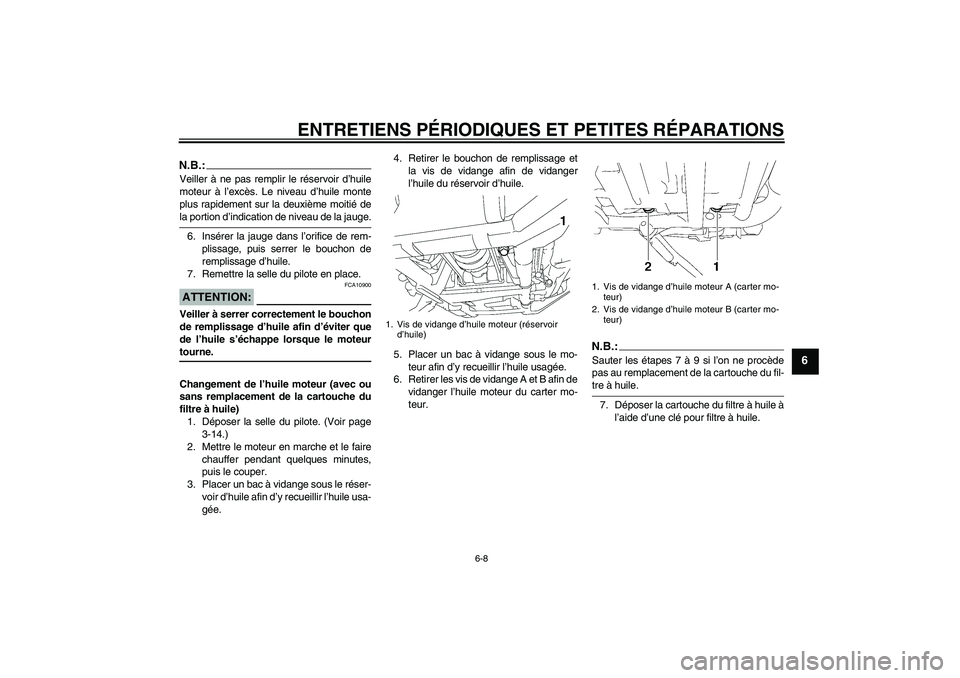

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
N.B.:Veiller à ne pas remplir le réservoir d’huile
moteur à l’excès. Le niveau d’huile monte
plus rapidement sur la deuxième moitié dela portion d’indication de niveau de la jauge.
6. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
7. Remettre la selle du pilote en place.ATTENTION:
FCA10900
Veiller à serrer correctement le bouchon
de remplissage d’huile afin d’éviter que
de l’huile s’échappe lorsque le moteurtourne.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Déposer la selle du pilote. (Voir page
3-14.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le réser-
voir d’huile afin d’y recueillir l’huile usa-
gée.4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du réservoir d’huile.
5. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
6. Retirer les vis de vidange A et B afin de
vidanger l’huile moteur du carter mo-
teur.
N.B.:Sauter les étapes 7 à 9 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
7. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
1. Vis de vidange d’huile moteur (réservoir
d’huile)
1. Vis de vidange d’huile moteur A (carter mo-
teur)
2. Vis de vidange d’huile moteur B (carter mo-
teur)
U5C4F0F0.book Page 8 Friday, March 10, 2006 10:02 AM

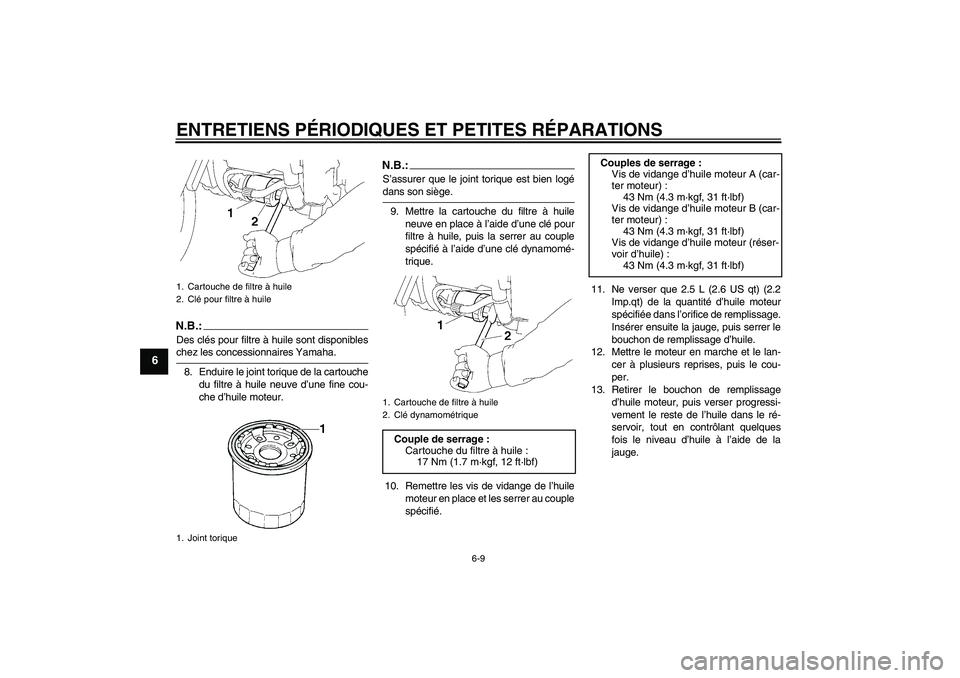

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
8. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
9. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
10. Remettre les vis de vidange de l’huile
moteur en place et les serrer au couple
spécifié.11. Ne verser que 2.5 L (2.6 US qt) (2.2
Imp.qt) de la quantité d’huile moteur
spécifiée dans l’orifice de remplissage.
Insérer ensuite la jauge, puis serrer le
bouchon de remplissage d’huile.
12. Mettre le moteur en marche et le lan-
cer à plusieurs reprises, puis le cou-
per.
13. Retirer le bouchon de remplissage
d’huile moteur, puis verser progressi-
vement le reste de l’huile dans le ré-
servoir, tout en contrôlant quelques
fois le niveau d’huile à l’aide de la
jauge.
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Cartouche de filtre à huile
2. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couples de serrage :
Vis de vidange d’huile moteur A (car-
ter moteur) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Vis de vidange d’huile moteur B (car-
ter moteur) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Vis de vidange d’huile moteur (réser-
voir d’huile) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
U5C4F0F0.book Page 9 Friday, March 10, 2006 10:02 AM
