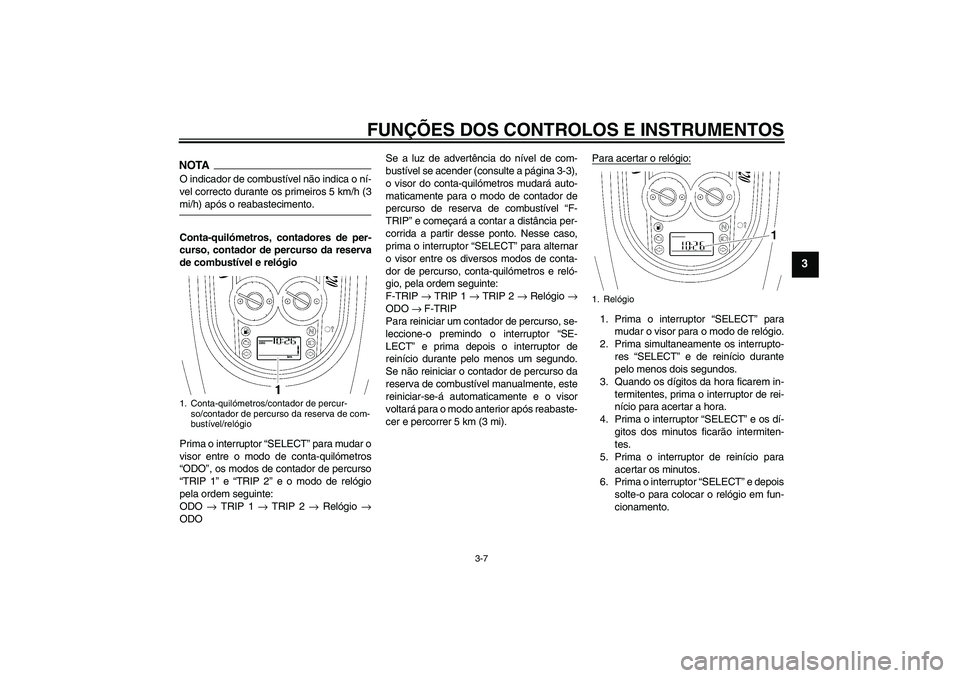

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
NOTAO indicador de combustível não indica o ní-
vel correcto durante os primeiros 5 km/h (3mi/h) após o reabastecimento.
Conta-quilómetros, contadores de per-
curso, contador de percurso da reserva
de combustível e relógio
Prima o interruptor “SELECT” para mudar o
visor entre o modo de conta-quilómetros
“ODO”, os modos de contador de percurso
“TRIP 1” e “TRIP 2” e o modo de relógio
pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → Relógio →
ODOSe a luz de advertência do nível de com-
bustível se acender (consulte a página 3-3),
o visor do conta-quilómetros mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível “F-
TRIP” e começará a contar a distância per-
corrida a partir desse ponto. Nesse caso,
prima o interruptor “SELECT” para alternar
o visor entre os diversos modos de conta-
dor de percurso, conta-quilómetros e reló-
gio, pela ordem seguinte:
F-TRIP → TRIP 1 → TRIP 2 → Relógio →
ODO → F-TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo o interruptor “SE-
LECT” e prima depois o interruptor de
reinício durante pelo menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reiniciar-se-á automaticamente e o visor
voltará para o modo anterior após reabaste-
cer e percorrer 5 km (3 mi).Para acertar o relógio:
1. Prima o interruptor “SELECT” para
mudar o visor para o modo de relógio.
2. Prima simultaneamente os interrupto-
res “SELECT” e de reinício durante
pelo menos dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima o interruptor de rei-
nício para acertar a hora.
4. Prima o interruptor “SELECT” e os dí-
gitos dos minutos ficarão intermiten-
tes.
5. Prima o interruptor de reinício para
acertar os minutos.
6. Prima o interruptor “SELECT” e depois
solte-o para colocar o relógio em fun-
cionamento.
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível/relógio
1. Relógio
U5C4P3P0.book Page 7 Thursday, September 11, 2008 9:23 AM

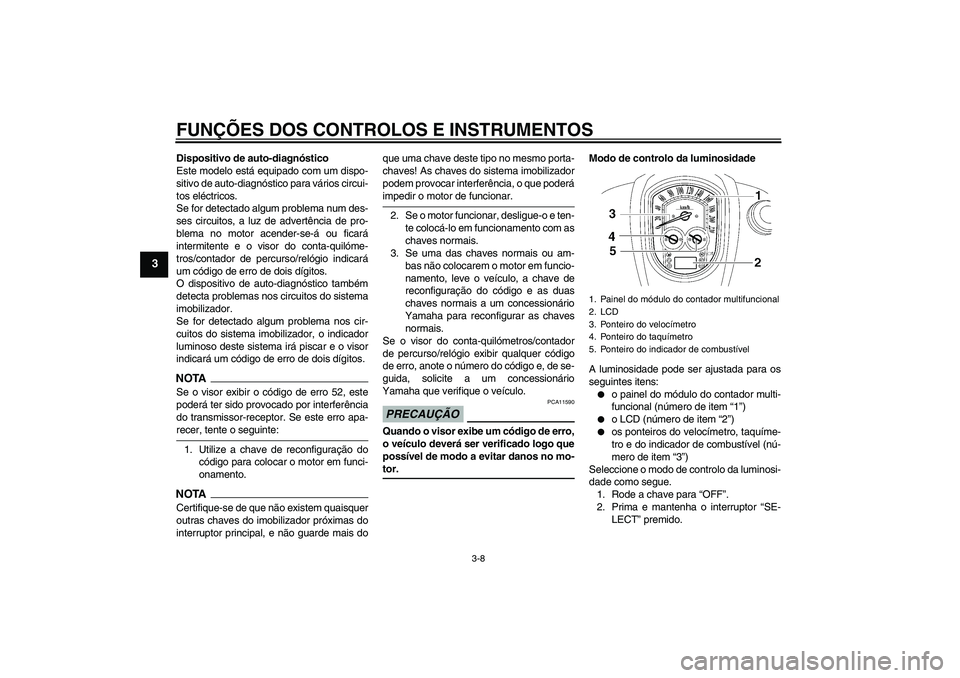

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á ou ficará
intermitente e o visor do conta-quilóme-
tros/contador de percurso/relógio indicará
um código de erro de dois dígitos.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro de dois dígitos.NOTA
Se o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-recer, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais doque uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor do conta-quilómetros/contador
de percurso/relógio exibir qualquer código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-tor.Modo de controlo da luminosidade
A luminosidade pode ser ajustada para os
seguintes itens:


o painel do módulo do contador multi-
funcional (número de item “1”)


o LCD (número de item “2”)


os ponteiros do velocímetro, taquíme-
tro e do indicador de combustível (nú-
mero de item “3”)
Seleccione o modo de controlo da luminosi-
dade como segue.
1. Rode a chave para “OFF”.
2. Prima e mantenha o interruptor “SE-
LECT” premido.
1. Painel do módulo do contador multifuncional
2. LCD
3. Ponteiro do velocímetro
4. Ponteiro do taquímetro
5. Ponteiro do indicador de combustível
U5C4P3P0.book Page 8 Thursday, September 11, 2008 9:23 AM

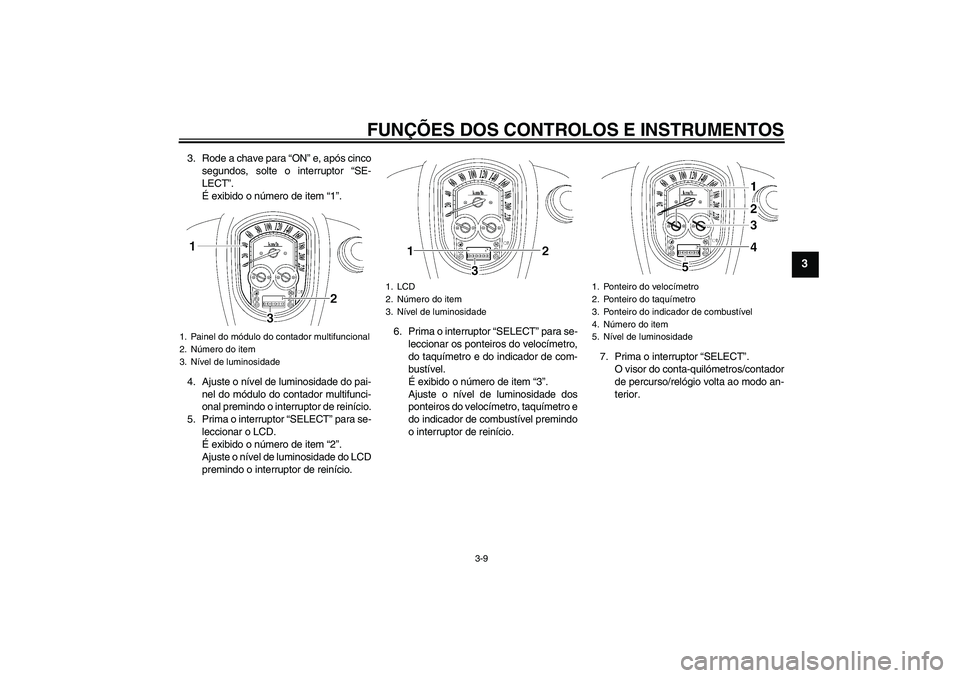

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
3. Rode a chave para “ON” e, após cinco
segundos, solte o interruptor “SE-
LECT”.
É exibido o número de item “1”.
4. Ajuste o nível de luminosidade do pai-
nel do módulo do contador multifunci-
onal premindo o interruptor de reinício.
5. Prima o interruptor “SELECT” para se-
leccionar o LCD.
É exibido o número de item “2”.
Ajuste o nível de luminosidade do LCD
premindo o interruptor de reinício.6. Prima o interruptor “SELECT” para se-
leccionar os ponteiros do velocímetro,
do taquímetro e do indicador de com-
bustível.
É exibido o número de item “3”.
Ajuste o nível de luminosidade dos
ponteiros do velocímetro, taquímetro e
do indicador de combustível premindo
o interruptor de reinício.7. Prima o interruptor “SELECT”.
O visor do conta-quilómetros/contador
de percurso/relógio volta ao modo an-
terior.1. Painel do módulo do contador multifuncional
2. Número do item
3. Nível de luminosidade
1. LCD
2. Número do item
3. Nível de luminosidade
1. Ponteiro do velocímetro
2. Ponteiro do taquímetro
3. Ponteiro do indicador de combustível
4. Número do item
5. Nível de luminosidade
U5C4P3P0.book Page 9 Thursday, September 11, 2008 9:23 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12347
Interruptores do guiador Esquerda
EsquerdaDireita
PAU40750
Interruptor de farol
alto/baixo“/”/de
ultrapassagem“”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
Para accionar momentaneamente os máxi-
mos, prima no lado dos médios “ ” do in-
terruptor de farol alto/baixo enquanto o farol
dianteiro está em médios.
1. Interruptor de farol alto/baixo “ / ”/de
ultrapassagem “ ”
2. Interruptor do sinal de mudança de
direcção “ / ”
3. Interruptor da buzina “ ”
1. Interruptor “SELECT”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de perigo “ ”
3. Interruptor de arranque “ ”
U5C4P3P0.book Page 10 Thursday, September 11, 2008 9:23 AM

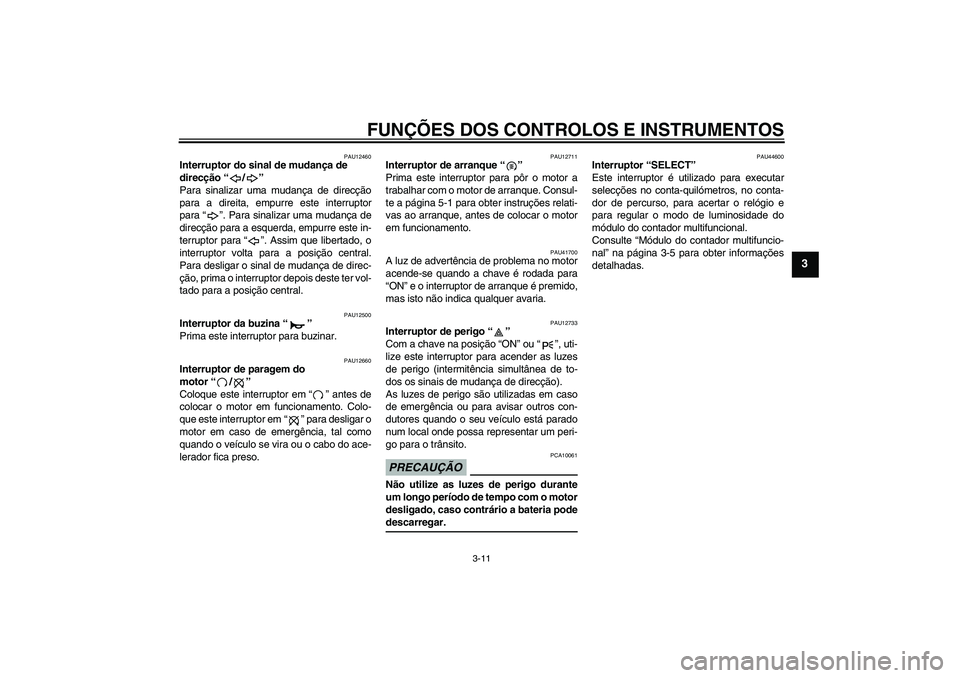

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU44600
Interruptor “SELECT”
Este interruptor é utilizado para executar
selecções no conta-quilómetros, no conta-
dor de percurso, para acertar o relógio e
para regular o modo de luminosidade do
módulo do contador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-5 para obter informações
detalhadas.
U5C4P3P0.book Page 11 Thursday, September 11, 2008 9:23 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS

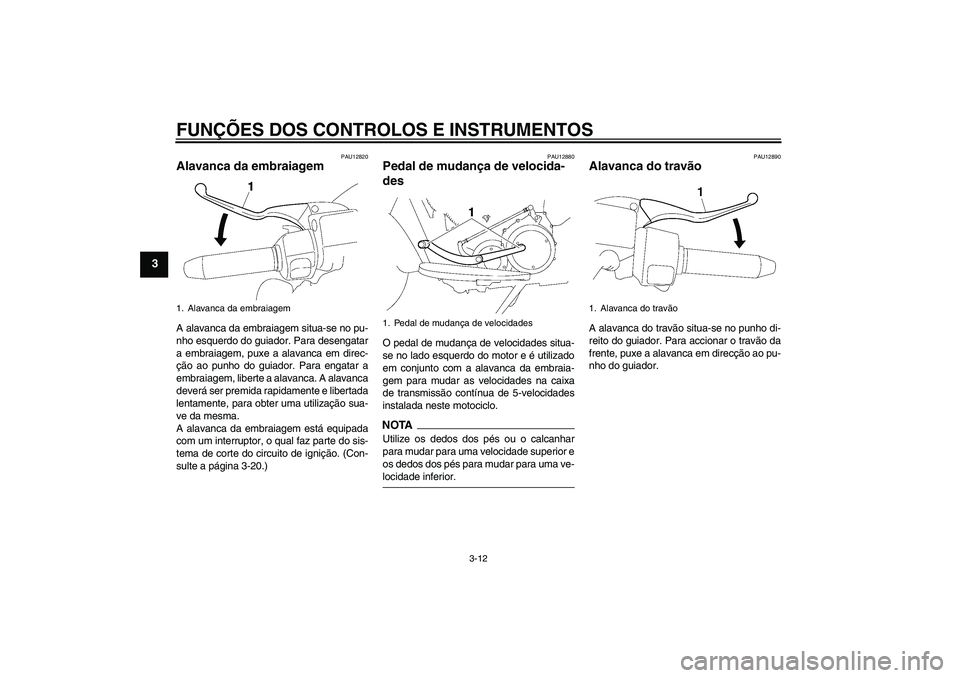

3-12
3
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-20.)
PAU12880
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTAUtilize os dedos dos pés ou o calcanhar
para mudar para uma velocidade superior e
os dedos dos pés para mudar para uma ve-locidade inferior.
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão
U5C4P3P0.book Page 12 Thursday, September 11, 2008 9:23 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13121
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta no
sentido dos ponteiros do relógio. A fecha-
dura abrir-se-á e a tampa do depósito de
combustível pode ser removida.Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA10131
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um pe-rigo de incêndio.
1. Pedal do travão
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Marca “ ”
3. Desbloquear.
4. Fecho.
U5C4P3P0.book Page 13 Thursday, September 11, 2008 9:23 AM

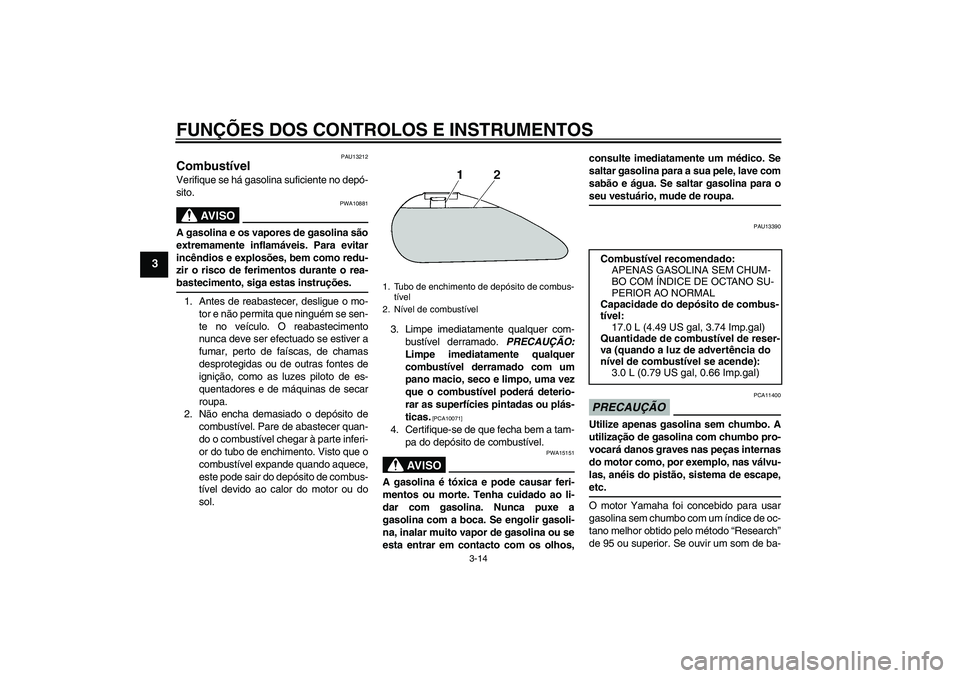

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13212
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte inferi-
or do tubo de enchimento. Visto que o
combustível expande quando aquece,
este pode sair do depósito de combus-
tível devido ao calor do motor ou do
sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13390
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.0 L (0.79 US gal, 0.66 Imp.gal)
U5C4P3P0.book Page 14 Thursday, September 11, 2008 9:23 AM

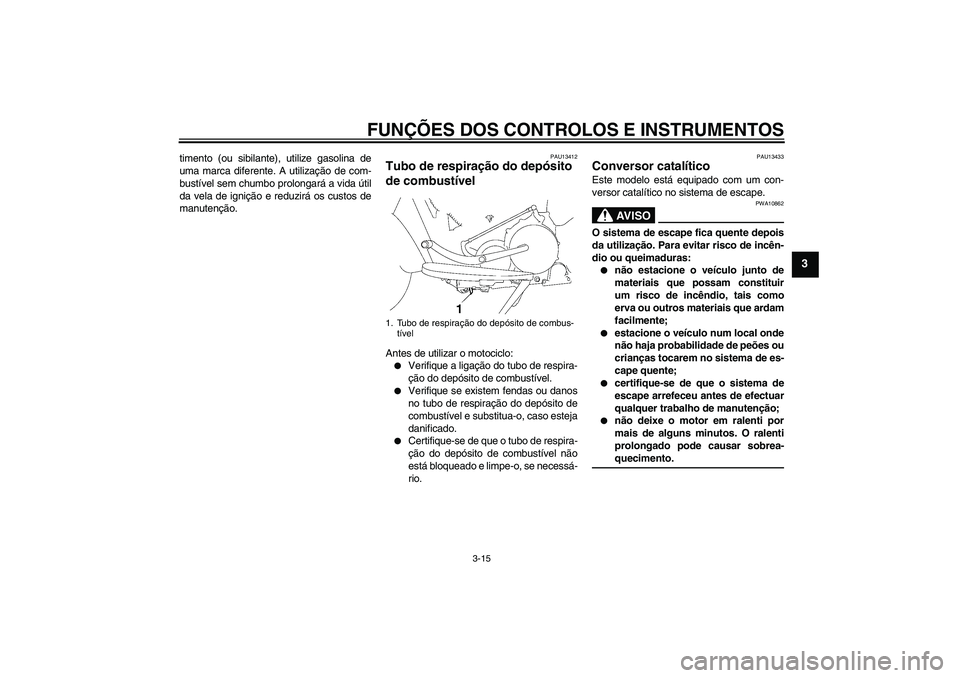

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13412
Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.


Certifique-se de que o tubo de respira-
ção do depósito de combustível não
está bloqueado e limpe-o, se necessá-
rio.
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
1. Tubo de respiração do depósito de combus-
tível
U5C4P3P0.book Page 15 Thursday, September 11, 2008 9:23 AM

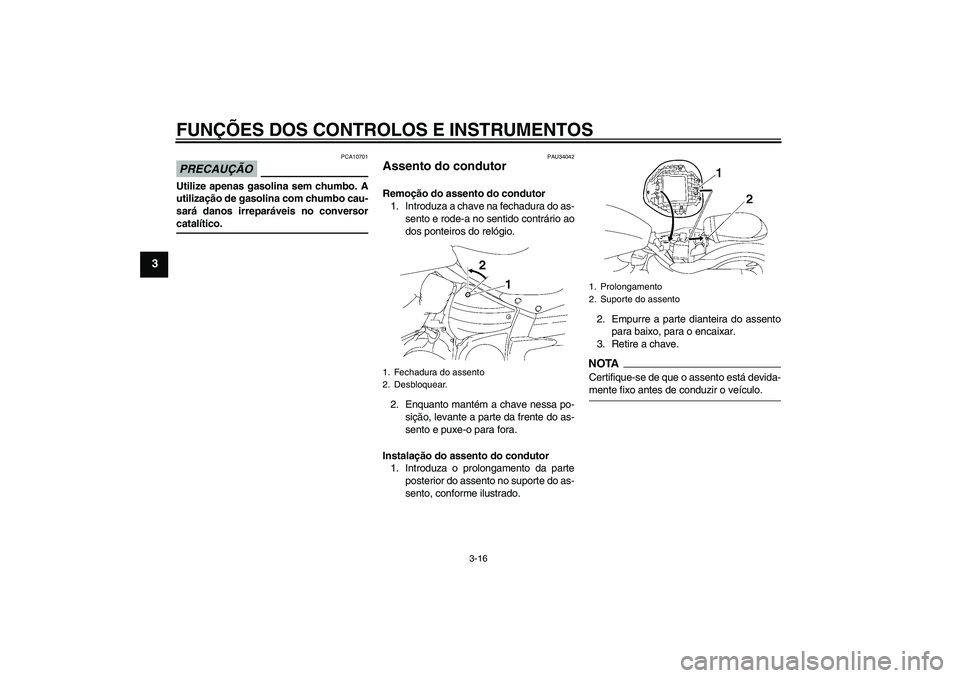

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU34042
Assento do condutor Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po-
sição, levante a parte da frente do as-
sento e puxe-o para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
posterior do assento no suporte do as-
sento, conforme ilustrado.2. Empurre a parte dianteira do assento
para baixo, para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U5C4P3P0.book Page 16 Thursday, September 11, 2008 9:23 AM
