YAMAHA XV535 2000 Betriebsanleitungen (in German)

L
2-1
Fahrzeugbeschreibung
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-2.frame
Linke Seitenansicht
GAU00026
1. Scheinwerfer (Seite 6-27)
2. Luftfilter (Seite 6-10)
3. Fahrersitz (Seite 3-7)
4. Bordwerkzeug (Seite 6-1)
5. Beifahrersitz (Seite 3-7)6. Federvorspannring (Seite 3-9)
7. ZŸndschlo§ (Seite 3-1)
8. Chokehebel Ò Ó (Seite 3-6)
9. Fu§schalthebel (Seite 3-4)

R
2-2
Fahrzeugbeschreibung
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-2.frame
Rechte Seitenansicht
10. Blinker hinten (Seite 6-29)
11. Zusatz-Kraftstofftank
12. Kraftstofftank (Seite 3-5)13. Blinker vorn (Seite 6-29)
14. Fu§bremshebel (Seite 3-4)
15. Batterie (Seite 6-25)

L
2-3
Fahrzeugbeschreibung
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-2.frame
Bedienungselemente, Instrumente
1. Kupplungshebel (Seite 3-3)
2. Tachometer (Seite 3-2)
3. Handbremshebel (Seite 3-4)
4. Gasdrehgriff (Seite 6-13)
5. Lenkerarmatur rechts (Seite 3-3)
6. Lenkerarmatur links (Seite 3-2)

R

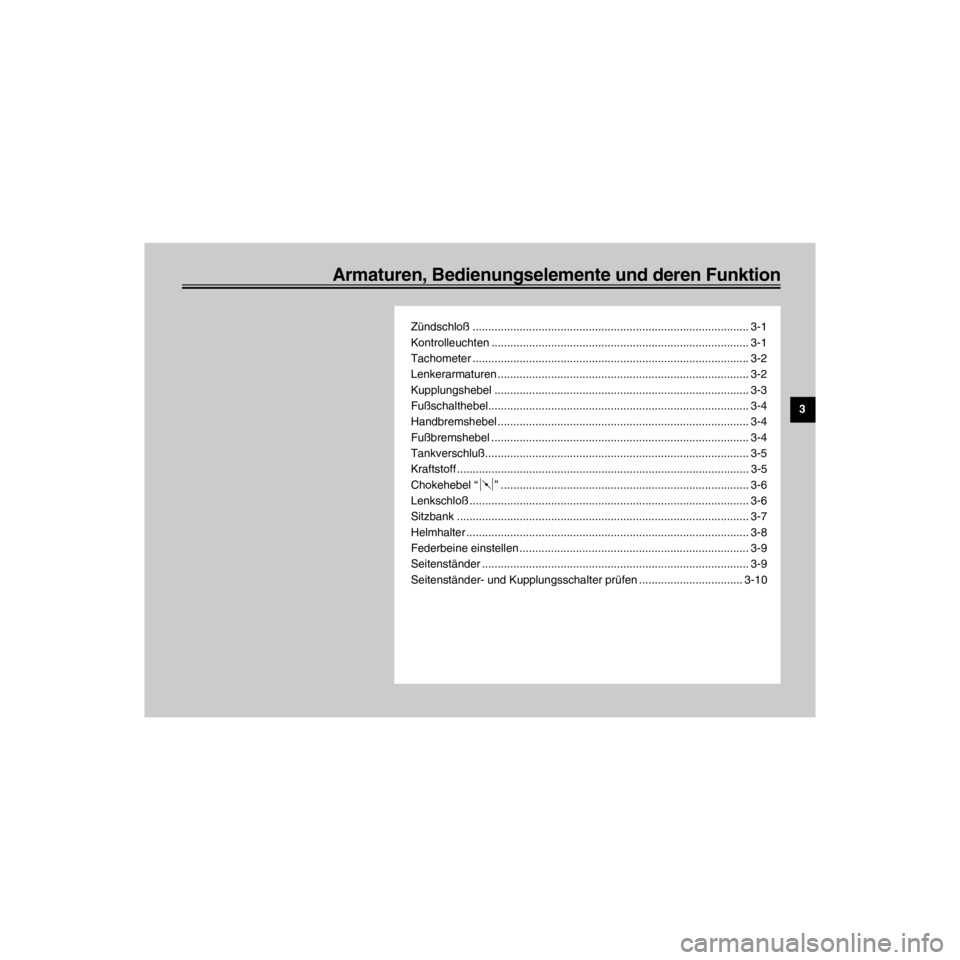

Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3TOC.frame
ZŸndschlo§ ........................................................................................ 3-1
Kontrolleuchten .................................................................................. 3-1
Tachometer ........................................................................................ 3-2
Lenkerarmaturen ................................................................................ 3-2
Kupplungshebel ................................................................................. 3-3
Fu§schalthebel................................................................................... 3-4
Handbremshebel ................................................................................ 3-4
Fu§bremshebel .................................................................................. 3-4
Tankverschlu§.................................................................................... 3-5
Kraftstoff ............................................................................................. 3-5
Chokehebel Ò Ó ............................................................................... 3-6
Lenkschlo§ ......................................................................................... 3-6
Sitzbank ............................................................................................. 3-7
Helmhalter .......................................................................................... 3-8
Federbeine einstellen ......................................................................... 3-9
SeitenstŠnder ..................................................................................... 3-9
SeitenstŠnder- und Kupplungsschalter prŸfen ................................. 3-10

L
3-1
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame
GAU00027
GAU00028

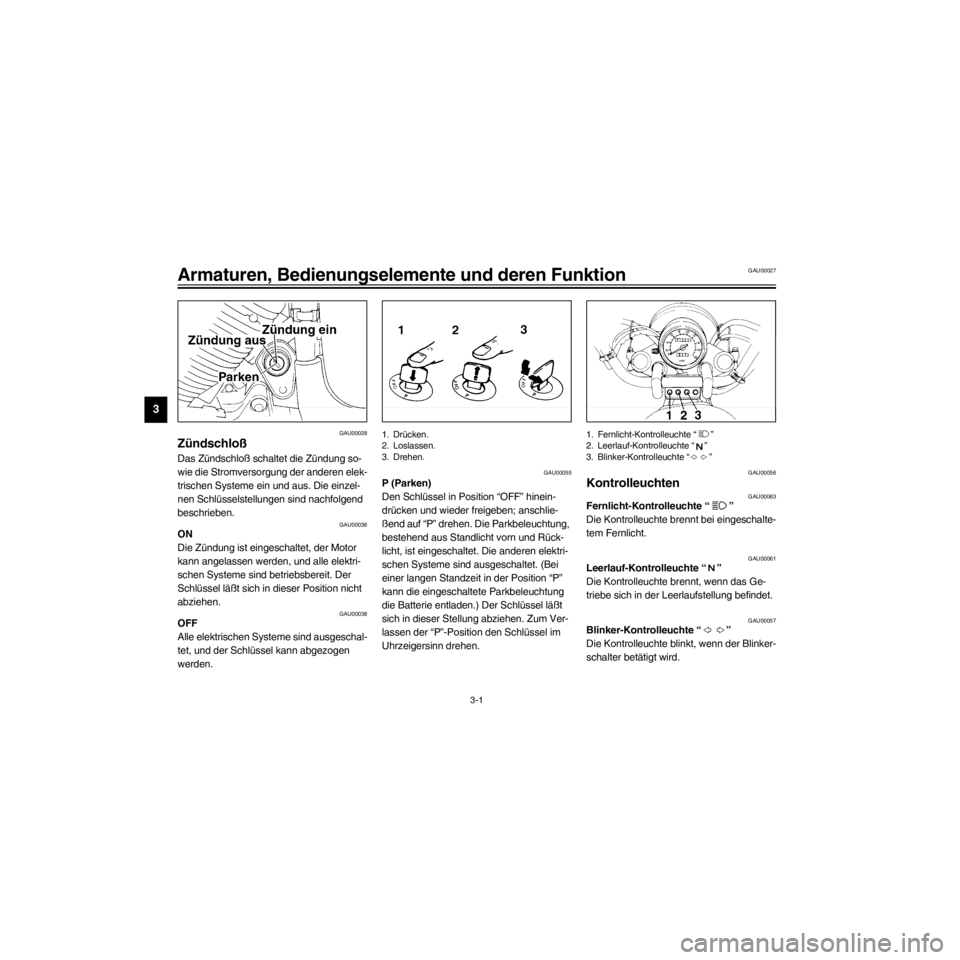

ZŸndschlo§
Das ZŸndschlo§ schaltet die ZŸndung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen SchlŸsselstellungen sind nachfolgend
beschrieben.
GAU00036ON
Die ZŸndung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
SchlŸssel lŠ§t sich in dieser Position nicht
abziehen.
GAU00038OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der SchlŸssel kann abgezogen
werden.
1. DrŸcken.
2. Loslassen.
3. Drehen.
GAU00055
P (Parken)
Den SchlŸssel in Position ÒOFFÓ hinein-
drŸcken und wieder freigeben; anschlie-
§end auf ÒPÓ drehen. Die Parkbeleuchtung,
bestehend aus Standlicht vorn und RŸck-
licht, ist eingeschaltet. Die anderen elektri-
schen Systeme sind ausgeschaltet. (Bei
einer langen Standzeit in der Position ÒPÓ
kann die eingeschaltete Parkbeleuchtung
die Batterie entladen.) Der SchlŸssel lŠ§t
sich in dieser Stellung abziehen. Zum Ver-
lassen der ÒPÓ-Position den SchlŸssel im
Uhrzeigersinn drehen.
1. Fernlicht-Kontrolleuchte Ò Ó
2. Leerlauf-Kontrolleuchte Ò Ó
3. Blinker-Kontrolleuchte Ò Ó
GAU00056
KontrolleuchtenGAU00063Fernlicht-Kontrolleuchte Ò Ó
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061Leerlauf-Kontrolleuchte Ò Ó
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057Blinker-Kontrolleuchte Ò Ó
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betŠtigt wird.

R
3-2
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame

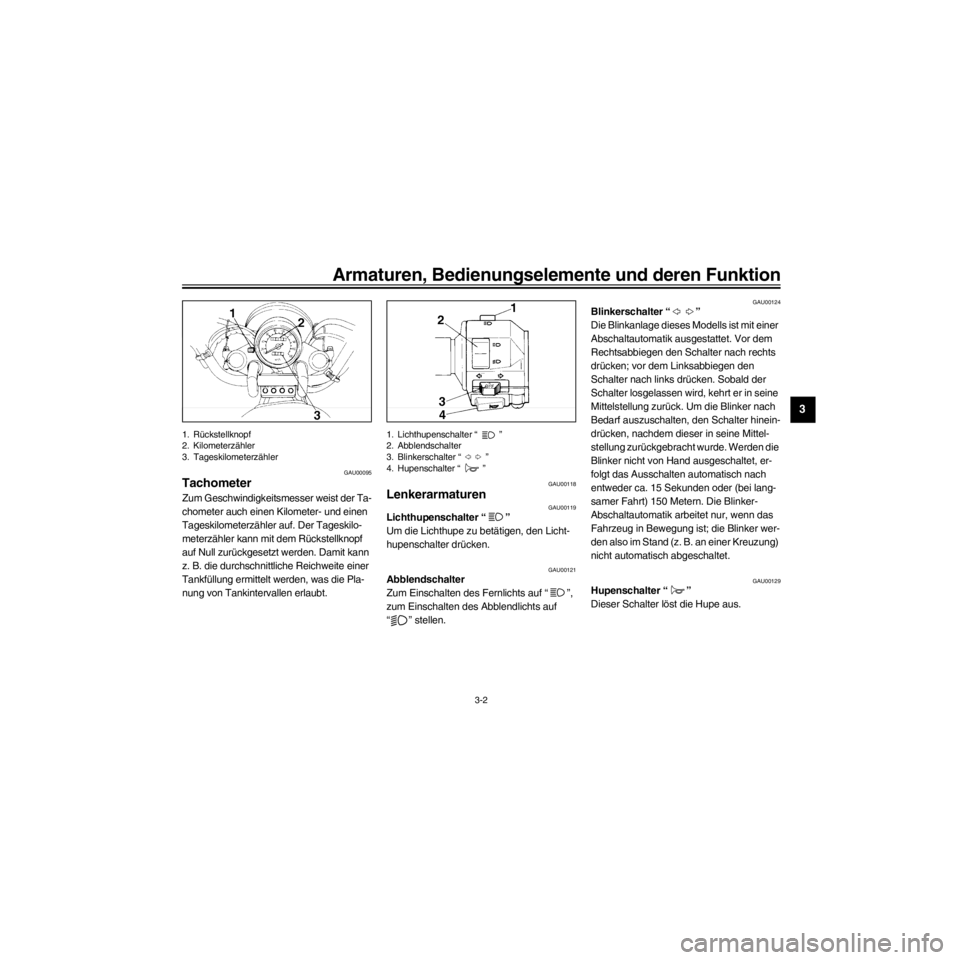

1. RŸckstellknopf
2. KilometerzŠhler
3. TageskilometerzŠhler
GAU00095
Tachometer
Zum Geschwindigkeitsmesser weist der Ta-
chometer auch einen Kilometer- und einen
TageskilometerzŠhler auf. Der Tageskilo-
meterzŠhler kann mit dem RŸckstellknopf
auf Null zurŸckgesetzt werden. Damit kann
z. B. die durchschnittliche Reichweite einer
TankfŸllung ermittelt werden, was die Pla-
nung von Tankintervallen erlaubt.
1. Lichthupenschalter Ò Ó
2. Abblendschalter
3. Blinkerschalter Ò Ó
4. Hupenschalter Ò Ó
GAU00118
Lenkerarmaturen
GAU00119Lichthupenschalter Ò Ó
Um die Lichthupe zu betŠtigen, den Licht-
hupenschalter drŸcken.
GAU00121Abblendschalter
Zum Einschalten des Fernlichts auf Ò Ó,
zum Einschalten des Abblendlichts auf
Ò Ó stellen.
GAU00124Blinkerschalter Ò Ó
Die Blinkanlage dieses Modells ist mit einer
Abschaltautomatik ausgestattet. Vor dem
Rechtsabbiegen den Schalter nach rechts
drŸcken; vor dem Linksabbiegen den
Schalter nach links drŸcken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurŸck. Um die Blinker nach
Bedarf auszuschalten, den Schalter hinein-
drŸcken, nachdem dieser in seine Mittel-
stellung zurŸckgebracht wurde. Werden die
Blinker nicht von Hand ausgeschaltet, er-
folgt das Ausschalten automatisch nach
entweder ca. 15 Sekunden oder (bei lang-
samer Fahrt) 150 Metern. Die Blinker-
Abschaltautomatik arbeitet nur, wenn das
Fahrzeug in Bewegung ist; die Blinker wer-
den also im Stand (z. B. an einer Kreuzung)
nicht automatisch abgeschaltet.
GAU00129Hupenschalter Ò Ó
Dieser Schalter lšst die Hupe aus.

L
3-3
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame

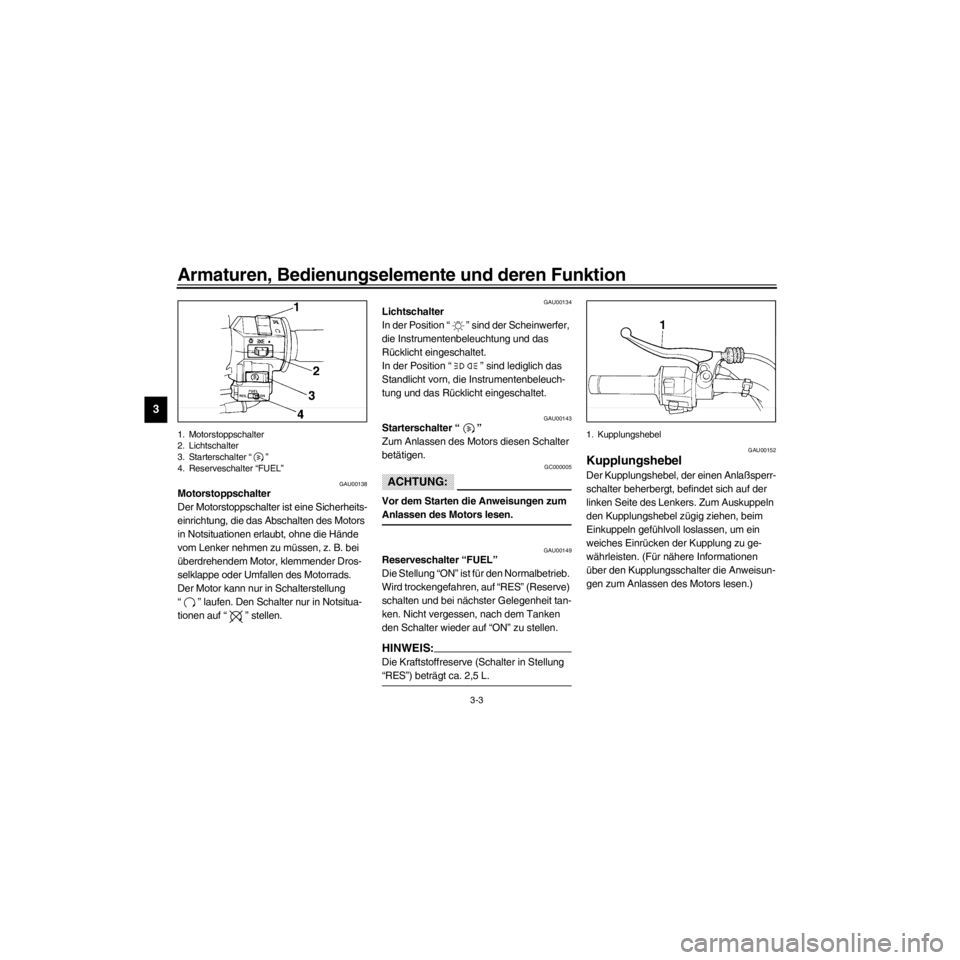

1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter Ò Ó
4. Reserveschalter ÒFUELÓ
GAU00138Motorstoppschalter
Der Motorstoppschalter ist eine Sicherheits-
einrichtung, die das Abschalten des Motors
in Notsituationen erlaubt, ohne die HŠnde
vom Lenker nehmen zu mŸssen, z. B. bei
Ÿberdrehendem Motor, klemmender Dros-
selklappe oder Umfallen des Motorrads.
Der Motor kann nur in Schalterstellung
Ò Ó laufen. Den Schalter nur in Notsitua-
tionen auf Ò Ó stellen.
GAU00134Lichtschalter
In der Position Ò Ó sind der Scheinwerfer,
die Instrumentenbeleuchtung und das
RŸcklicht eingeschaltet.
In der Position Ò Ó sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das RŸcklicht eingeschaltet.
GAU00143Starterschalter Ò Ó
Zum Anlassen des Motors diesen Schalter
betŠtigen.
GC000005
ACHTUNG:
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen.
GAU00149Reserveschalter ÒFUELÓ
Die Stellung ÒONÓ ist fŸr den Normalbetrieb.
Wird trockengefahren, auf ÒRESÓ (Reserve)
schalten und bei nŠchster Gelegenheit tan-
ken. Nicht vergessen, nach dem Tanken
den Schalter wieder auf ÒONÓ zu stellen.
HINWEIS:
Die Kraftstoffreserve (Schalter in Stellung
ÒRESÓ) betrŠgt ca. 2,5 L.
1. Kupplungshebel
GAU00152
Kupplungshebel
Der Kupplungshebel, der einen Anla§sperr-
schalter beherbergt, befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zŸgig ziehen, beim
Einkuppeln gefŸhlvoll loslassen, um ein
weiches EinrŸcken der Kupplung zu ge-
wŠhrleisten. (FŸr nŠhere Informationen
Ÿber den Kupplungsschalter die Anweisun-
gen zum Anlassen des Motors lesen.)

R
3-4
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame

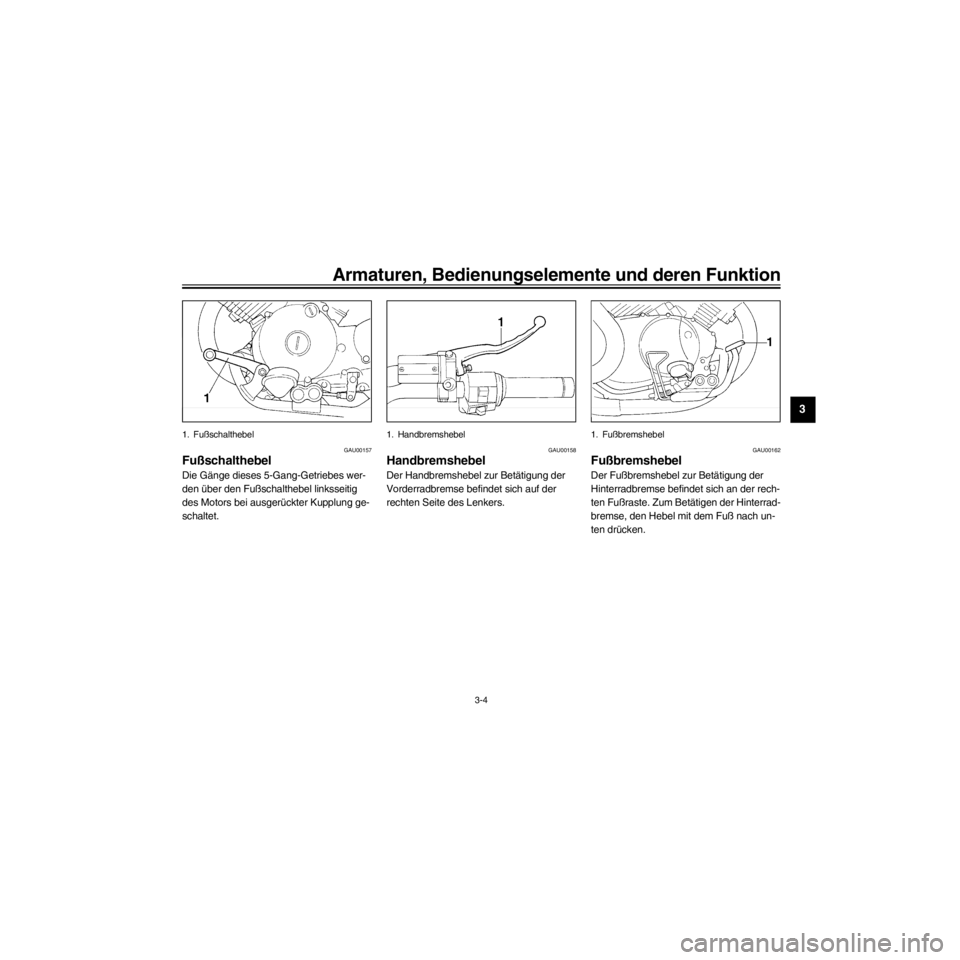

1. Fu§schalthebel
GAU00157
Fu§schalthebel
Die GŠnge dieses 5-Gang-Getriebes wer-
den Ÿber den Fu§schalthebel linksseitig
des Motors bei ausgerŸckter Kupplung ge-
schaltet.
1. Handbremshebel
GAU00158
Handbremshebel
Der Handbremshebel zur BetŠtigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
1. Fu§bremshebel
GAU00162
Fu§bremshebel
Der Fu§bremshebel zur BetŠtigung der
Hinterradbremse befindet sich an der rech-
ten Fu§raste. Zum BetŠtigen der Hinterrad-
bremse, den Hebel mit dem Fu§ nach un-
ten drŸcken.

L
3-5
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame

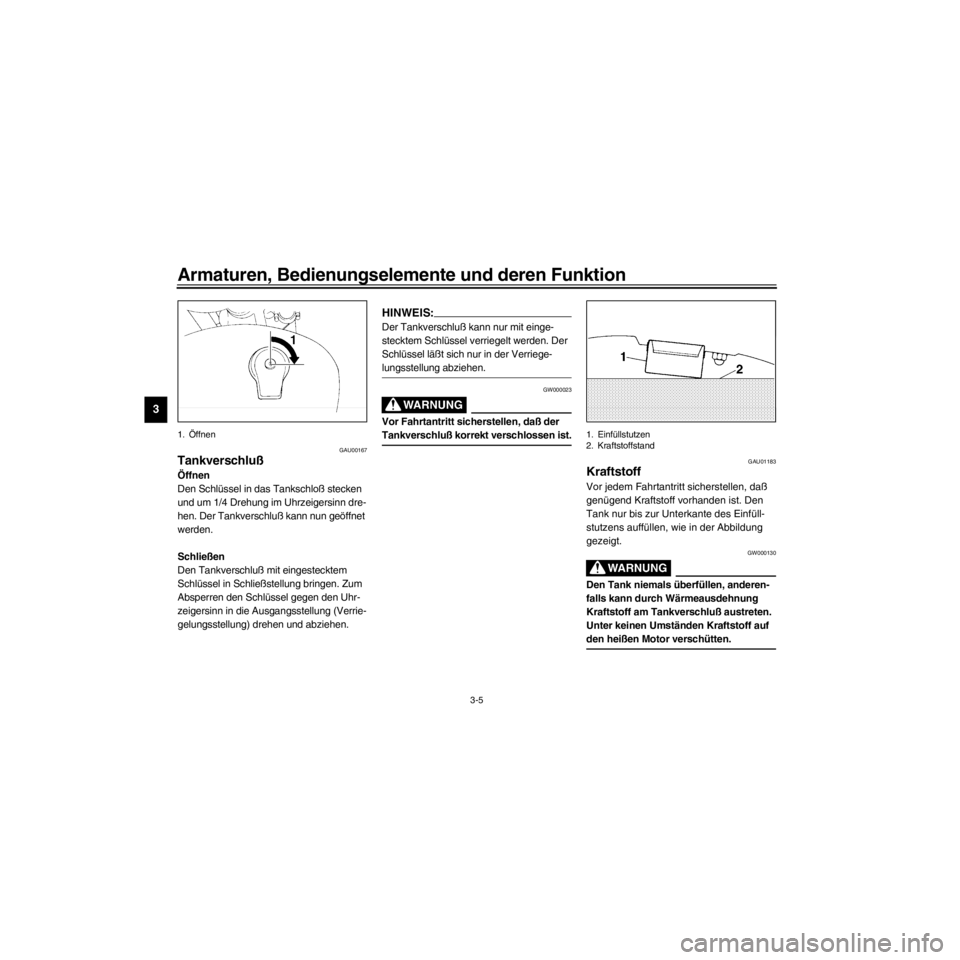

1. …ffnen
GAU00167
Tankverschlu§
…ffnen
Den SchlŸssel in das Tankschlo§ stecken
und um 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschlu§ kann nun gešffnet
werden.
Schlie§en
Den Tankverschlu§ mit eingestecktem
SchlŸssel in Schlie§stellung bringen. Zum
Absperren den SchlŸssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und abziehen.
HINWEIS:
Der Tankverschlu§ kann nur mit einge-
stecktem SchlŸssel verriegelt werden. Der
SchlŸssel lŠ§t sich nur in der Verriege-
lungsstellung abziehen.
GW000023
Vor Fahrtantritt sicherstellen, da§ der
Tankverschlu§ korrekt verschlossen ist.1. EinfŸllstutzen
2. Kraftstoffstand
GAU01183
Kraftstoff
Vor jedem Fahrtantritt sicherstellen, da§
genŸgend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des EinfŸll-
stutzens auffŸllen, wie in der Abbildung
gezeigt.
GW000130
Den Tank niemals ŸberfŸllen, anderen-
falls kann durch WŠrmeausdehnung
Kraftstoff am Tankverschlu§ austreten.
Unter keinen UmstŠnden Kraftstoff auf
den hei§en Motor verschŸtten.

R
3-6
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/ForUsers_2/mac_user/Kayo/AA9151_XV535-G6/German/G-3.frame
GAU00185
ACHTUNG:
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschŸtteten Kraftstoff sofort
mit einem trockenen, sauberen Lappen
abwischen.
GAU00191
Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
hšherer Oktanzahl verwenden.Empfohlener Kraftstoff
Bleifreies Normalbenzin mit
mindestens 91 Oktan
Tankvolumen
Gesamtinhalt
13,5 L
Davon Reserve
ca. 2,5 L

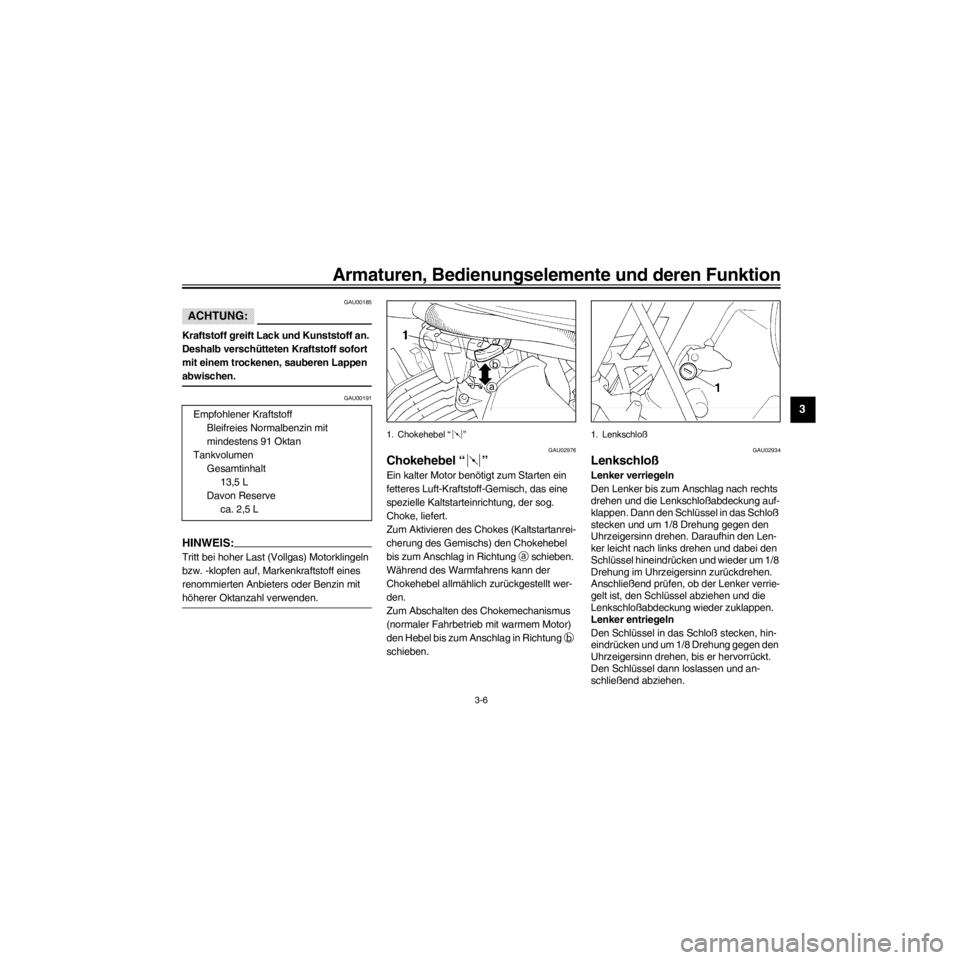

1. Chokehebel Ò Ó
GAU02976
Chokehebel Ò Ó
Ein kalter Motor benštigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag in Richtung
a schieben.
WŠhrend des Warmfahrens kann der
Chokehebel allmŠhlich zurŸckgestellt wer-
den.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag in Richtung
b
schieben.
1. Lenkschlo§
GAU02934
Lenkschlo§
Lenker verriegeln
Den Lenker bis zum Anschlag nach rechts
drehen und die Lenkschlo§abdeckung auf-
klappen. Dann den SchlŸssel in das Schlo§
stecken und um 1/8 Drehung gegen den
Uhrzeigersinn drehen. Daraufhin den Len-
ker leicht nach links drehen und dabei den
SchlŸssel hineindrŸcken und wieder um 1/8
Drehung im Uhrzeigersinn zurŸckdrehen.
Anschlie§end prŸfen, ob der Lenker verrie-
gelt ist, den SchlŸssel abziehen und die
Lenkschlo§abdeckung wieder zuklappen.
Lenker entriegeln
Den SchlŸssel in das Schlo§ stecken, hin-
eindrŸcken und um 1/8 Drehung gegen den
Uhrzeigersinn drehen, bis er hervorrŸckt.
Den SchlŸssel dann loslassen und an-
schlie§end abziehen.
