YAMAHA XV535 2001 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU00185
ATTENZIONE:_ Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica. _
HAU00191
NOTA:_ Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di otta-
no superiore. _

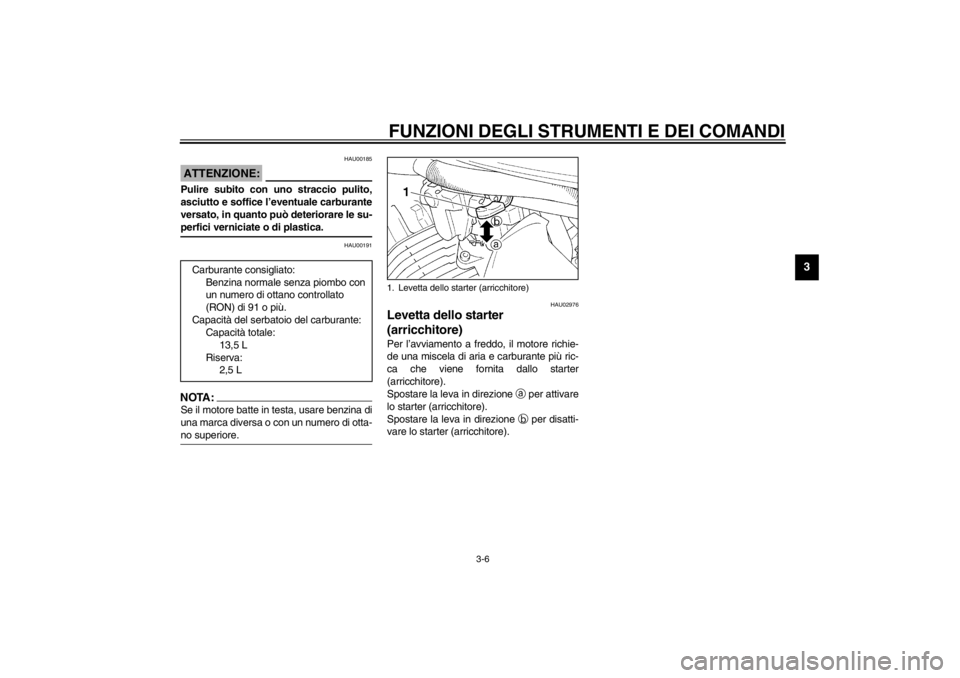

HAU02976
Levetta dello starter
(arricchitore) Per l’avviamento a freddo, il motore richie-
de una miscela di aria e carburante più ric-
ca che viene fornita dallo starter
(arricchitore).
Spostare la leva in direzione
a per attivare
lo starter (arricchitore).
Spostare la leva in direzione
b per disatti-
vare lo starter (arricchitore). Carburante consigliato:
Benzina normale senza piombo con
un numero di ottano controllato
(RON) di 91 o più.
Capacità del serbatoio del carburante:
Capacità totale:
13,5 L
Riserva:
2,5 L1. Levetta dello starter (arricchitore)
U3BTH7.book Page 6 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

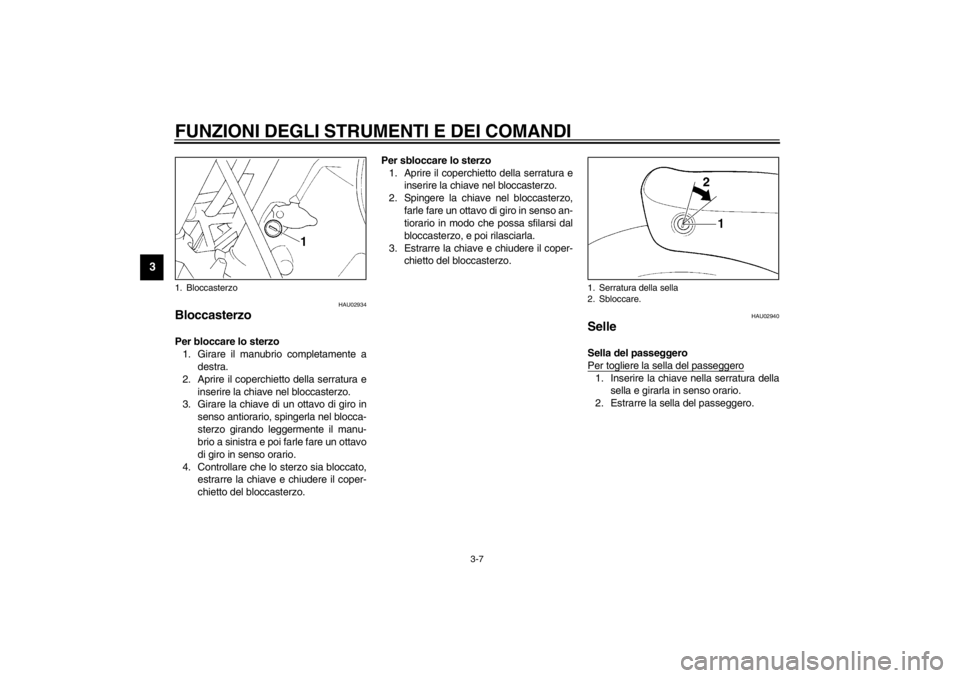

HAU02934
BloccasterzoPer bloccare lo sterzo
1. Girare il manubrio completamente a
destra.
2. Aprire il coperchietto della serratura e
inserire la chiave nel bloccasterzo.
3. Girare la chiave di un ottavo di giro in
senso antiorario, spingerla nel blocca-
sterzo girando leggermente il manu-
brio a sinistra e poi farle fare un ottavo
di giro in senso orario.
4. Controllare che lo sterzo sia bloccato,
estrarre la chiave e chiudere il coper-
chietto del bloccasterzo.Per sbloccare lo sterzo
1. Aprire il coperchietto della serratura e
inserire la chiave nel bloccasterzo.
2. Spingere la chiave nel bloccasterzo,
farle fare un ottavo di giro in senso an-
tiorario in modo che possa sfilarsi dal
bloccasterzo, e poi rilasciarla.
3. Estrarre la chiave e chiudere il coper-
chietto del bloccasterzo.
HAU02940
SelleSella del passeggero
Per togliere la sella del passeggero1. Inserire la chiave nella serratura della
sella e girarla in senso orario.
2. Estrarre la sella del passeggero.
1. Bloccasterzo
1. Serratura della sella
2. Sbloccare.
U3BTH7.book Page 7 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

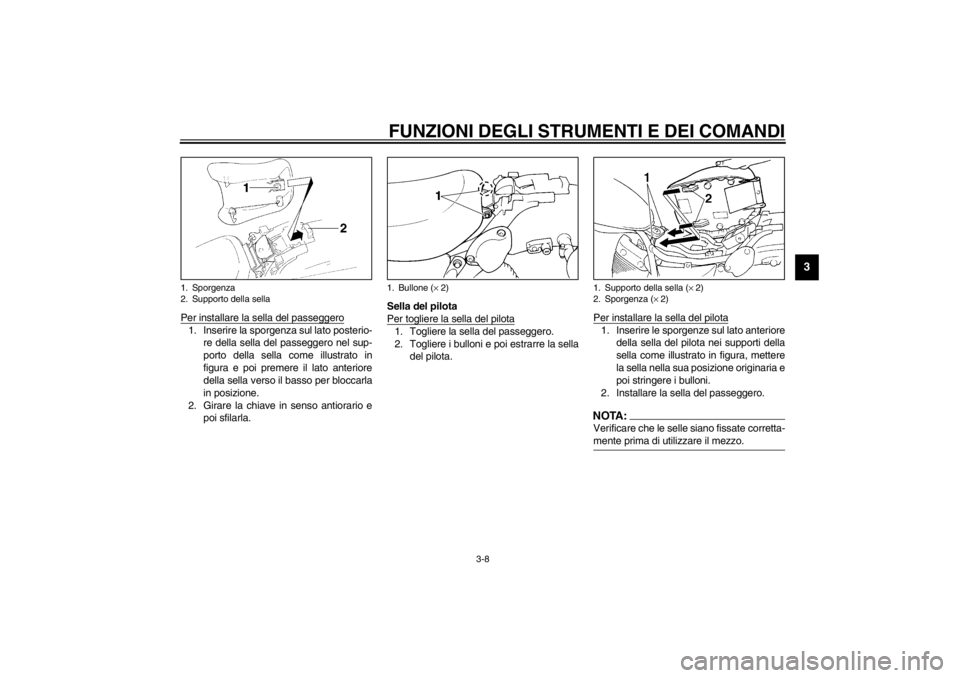

Per installare la sella del passeggero1. Inserire la sporgenza sul lato posterio-
re della sella del passeggero nel sup-
porto della sella come illustrato in
figura e poi premere il lato anteriore
della sella verso il basso per bloccarla
in posizione.
2. Girare la chiave in senso antiorario e
poi sfilarla.Sella del pilota
Per togliere la sella del pilota
1. Togliere la sella del passeggero.
2. Togliere i bulloni e poi estrarre la sella
del pilota.Per installare la sella del pilota
1. Inserire le sporgenze sul lato anteriore
della sella del pilota nei supporti della
sella come illustrato in figura, mettere
la sella nella sua posizione originaria e
poi stringere i bulloni.
2. Installare la sella del passeggero.NOTA:_ Verificare che le selle siano fissate corretta-
mente prima di utilizzare il mezzo. _
1. Sporgenza
2. Supporto della sella
1. Bullone (× 2)
1. Supporto della sella (× 2)
2. Sporgenza (× 2)
U3BTH7.book Page 8 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

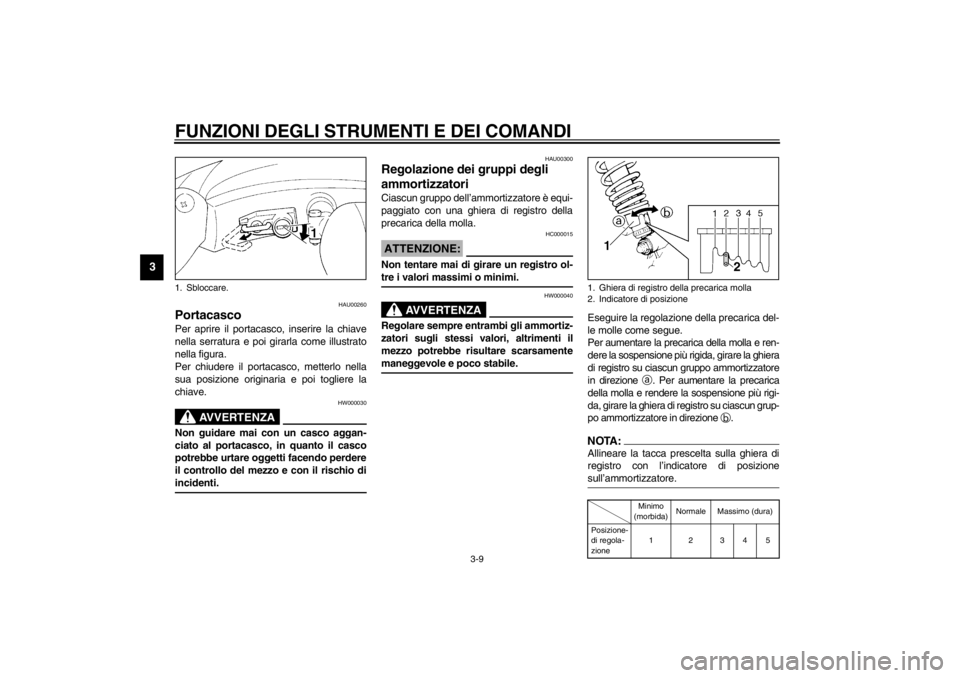

HAU00260
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave.
HW000030
AVVERTENZA
_ Non guidare mai con un casco aggan-
ciato al portacasco, in quanto il casco
potrebbe urtare oggetti facendo perdere
il controllo del mezzo e con il rischio di
incidenti. _
HAU00300
Regolazione dei gruppi degli
ammortizzatoriCiascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di registro della
precarica della molla.
HC000015
ATTENZIONE:_ Non tentare mai di girare un registro ol-
tre i valori massimi o minimi. _
HW000040
AVVERTENZA
_ Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
maneggevole e poco stabile. _
Eseguire la regolazione della precarica del-
le molle come segue.
Per aumentare la precarica della molla e ren-
dere la sospensione più rigida, girare la ghiera
di registro su ciascun gruppo ammortizzatore
in direzione
a. Per aumentare la precarica
della molla e rendere la sospensione più rigi-
da, girare la ghiera di registro su ciascun grup-
po ammortizzatore in direzione
b.NOTA:_ Allineare la tacca prescelta sulla ghiera di
registro con l’indicatore di posizione
sull’ammortizzatore. _CI-01I
1. Sbloccare.
1. Ghiera di registro della precarica molla
2. Indicatore di posizione
Minimo
(morbida)Normale Massimo (dura)
Posizione-
di regola-
zione1 2 345
U3BTH7.book Page 9 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:_ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). _
HW000044
AVVERTENZA
_ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. _
HAU03720
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.


Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.


Impedisce l’avviamento con una mar-
cia innestata e si abbassa il cavalletto
laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:
HW000045
AVVERTENZA
_ Se si nota una disfunzione, fare control-
lare l’impianto da un concessionario
Yamaha prima di utilizzare il mezzo. _
U3BTH7.book Page 10 Wednesday, February 19, 2003 1:41 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3

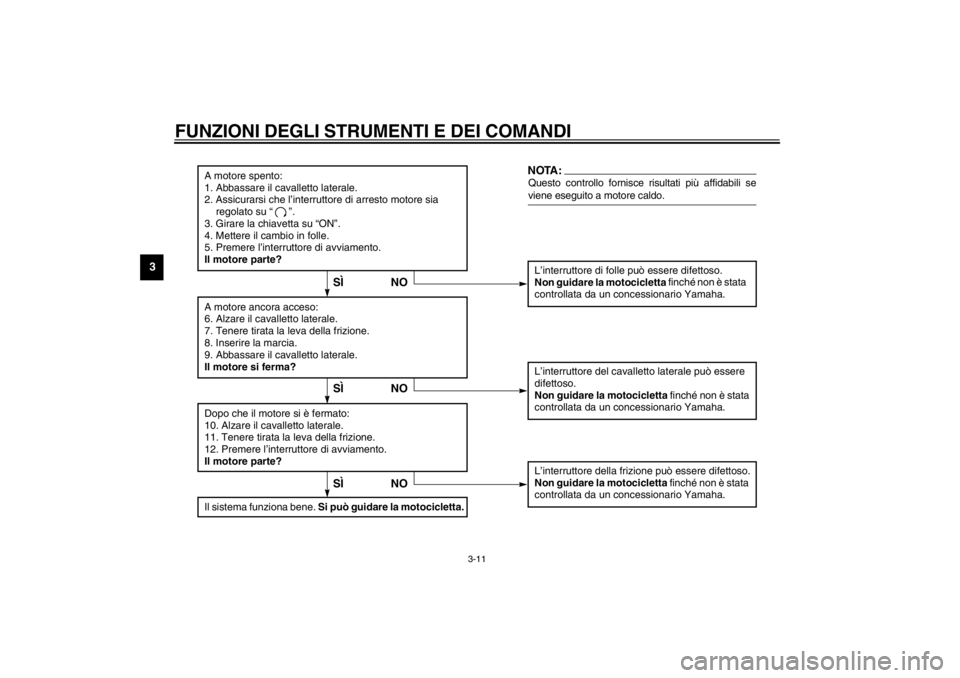

CD-01I
A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌNO
Il sistema funziona bene.
Si può guidare la motocicletta.
SÌNOSÌ
U3BTH7.book Page 11 Wednesday, February 19, 2003 1:41 PM

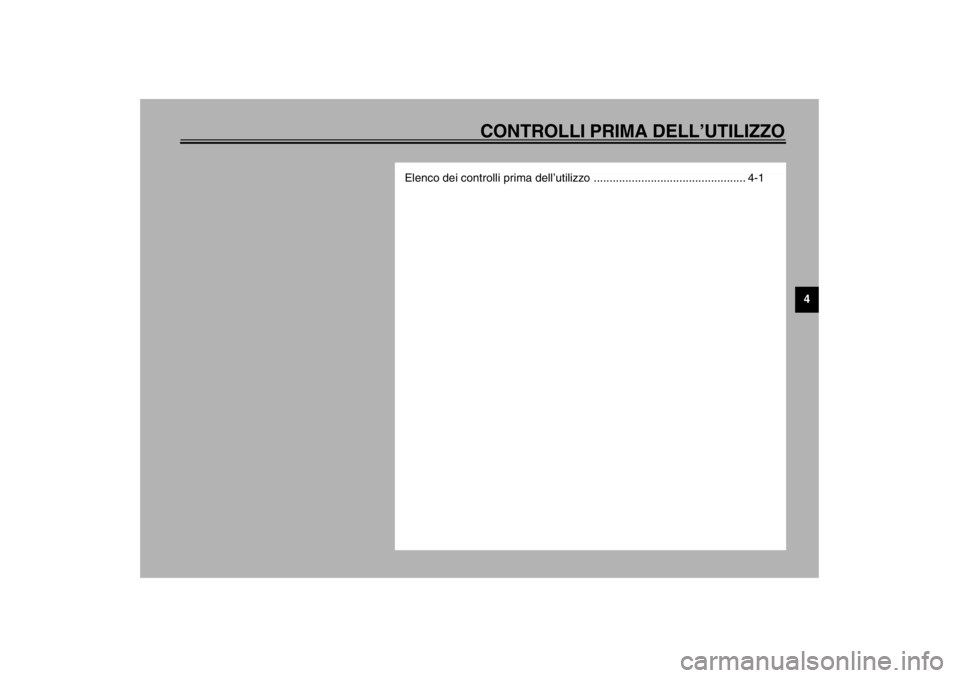

CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio del carburante.
Effettuare il rifornimento, se necessario.
Verificare l’assenza di perdite nei condotti del carburante.3-5–3-6
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
Verificare che il veicolo non presenti perdite di olio.6-7
Olio della coppia conica
finaleVerificare che il veicolo non presenti perdite di olio. 6-9–6-10
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare, se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-21–6-23
Freno posterioreControllare il funzionamento.
Controllare il gioco del pedale.
Regiolare, se necessario.6-19–6-23
FrizioneControllare il funzionamento.
Lubrificare il cavo, se necessario.
Controllare il gioco della leva.
Regolare, se necessario.6-18
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Lubrificare la manopola dell’acceleratore, il corpo della manopola ed i cavi, se
necessario.
Controllare il gioco.
Se necessario, incaricare un concessionario Yamaha della regolazione.6-14, 6-24
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare, se necessario.6-24
Ruote e pneumaticiVerificare che non siano danneggiati.
Controllare le condizioni e la profondità del battistrada.
Controllare la pressione di gonfiaggio.
Correggere, se necessario.6-15–6-17
Pedali del freno e del cambioAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali, se necessario.6-25
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve, se necessario.6-25
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione, se necessario.6-25–6-26
Fissaggi della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttoriControllare il funzionamento.
Riparare, se necessario.—
Interruttore del cavalletto
lateraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-10
BatteriaControllare il livello del liquido.
Rabboccare con acqua distillata,se necessario.6-29–6-30 POSIZIONE CONTROLLI PAGINA
U3BTH7.book Page 2 Wednesday, February 19, 2003 1:41 PM

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
NOTA:_ Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo. _
HWA00033
AVVERTENZA
_ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. _U3BTH7.book Page 3 Wednesday, February 19, 2003 1:41 PM
