YAMAHA XV950 2014 Manual de utilização (in Portuguese)

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU26283
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olead o, enquanto
este se encontra ain da molhad o,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazenad os químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
eléctro dos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respectivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C (90
°F)]. Para obter mais informações rela-
tivamente ao acondicionamento da
bateria, consulte a página 6-27.
U2DEP0P0.book Page 4 Monday, June 17, 2013 3:34 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.U2DEP0P0.book Page 5 Monday, June 17, 2013 3:34 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2290 mm (90.2 in)
Largura total:
830 mm (32.7 in)
Altura total: 1120 mm (44.1 in)
Altura do assento: 690 mm (27.2 in)
Distância entre os eixos:
1570 mm (61.8 in)
Distância mínima do chão: 130 mm (5.12 in)
Raio de viragem mínimo: 3290 mm (129.5 in)Peso:Massa em vazio:Para modelos sem sistema ABS 247 kg
(545 lb)
Para modelos com sistema ABS 251 kg
(553 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro: 2 cilindros em V
Cilindrada:
942 cm³
Diâmetro × curso:
85.0 × 83.0 mm (3.35 × 3.27 in)
Relação de compressão: 9.00 : 1 Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação: Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:Combustível recomendado:Gasolina sem chumbo normal (Mistura de
gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível: 12.2 L (3.22 US gal, 2.68 Imp.gal)
Volume da reserva de combustível:
2.8 L (0.74 US gal, 0.62 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:1TP1 00Vela(s) de ignição:Fabricante/modelo:
NGK/CPR7EA-9
Distância do eléctrodo da vela de ignição: 0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:1.674 (72/43)
Transmissão final:
Correia
Relação secundária de redução: 2.333 (70/30)
Tipo de transmissão: Permanentemente engrenada, 5
velocidades
Operação: Accionamento com o pé esquerdo

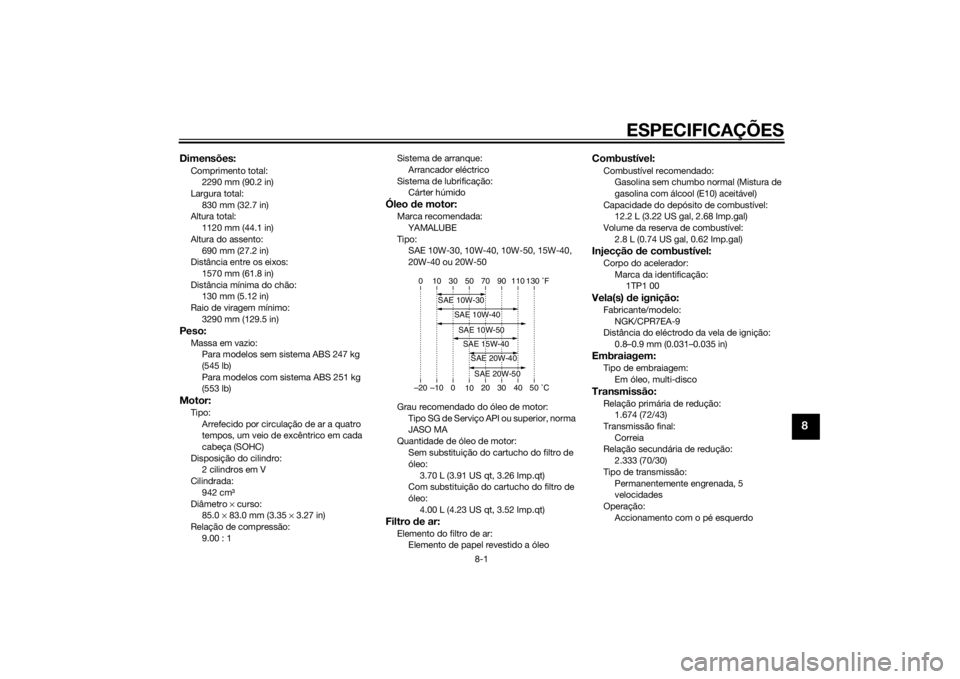

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

ESPECIFICAÇÕES
8-2
8
Relação das velocidades:1.ª:
3.067 (46/15)
2.ª: 2.063 (33/16)
3.ª: 1.579 (30/19)
4.ª:
1.259 (34/27)
5.ª: 1.042 (25/24)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço: 29.00 grau
Cauda: 130 mm (5.1 in)Pneu dianteiro:Tipo:Sem câmara de ar
Dimensão: 100/90-19M/C 57H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721 FPneu traseiro:Tipo:Sem câmara de ar
Dimensão:
150/80B16M/C 71H
Fabricante/modelo: BRIDGESTONE/EXEDRA G722 F
Carga:Carga máxima:Para modelos sem sistema ABS 206 kg
(454 lb)
Para modelos com sistema ABS 202 kg
(445 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro: 225 kPa (2.25 kgf/cm², 33 psi)
Traseiro: 250 kPa (2.50 kgf/cm², 36 psi)
Condição de carga:
Para modelos sem sistema ABS 90–206 kg
(198–454 lb)
Para modelos com sistema ABS 90–202
kg (198–445 lb)
Dianteiro: 250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 280 kPa (2.80 kgf/cm², 41 psi)Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro: 19M/C x MT2.50Roda traseira:Tipo de roda:Roda de liga Dimensão do aro:
16M/C x MT3.50
Travão dianteiro:Tipo:
Travão de disco
Operação: Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:Travão de disco
Operação: Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda: 120.0 mm (4.72 in)Suspensão traseira:Tipo:
Braço oscilante
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda: 70.0 mm (2.76 in)Sistema eléctrico:Sistema de ignição:Ignição por bobina transistorizada
U2DEP0P0.book Page 2 Thursday, October 24, 2013 2:29 PM

ESPECIFICAÇÕES
8-3
8
Sistema de carregamento:Magneto de C.A.Bateria:Modelo:
YTZ14S
Voltagem, capacidade: 12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quanti dad e das lâmpa das:Farol dianteiro:
12 V, 60.0 W/55.0 W × 1
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro: 12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos: 12 V, 5.0 W × 1
Luz da chapa de matrícula: 12 V, 5.0 W × 1
Iluminação do contador:
EL (Electroluminescente)
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos: LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção: LED Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor: LED
Luz de advertência do ABS:
Para modelos com sistema ABS LED
Indicador luminoso do sistema imobilizador: LED
Fusíveis:Fusível principal:
40.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento: 15.0 A
Fusível do sistema de injecção: 10.0 A
Fusível da unidade de controlo ABS:
Para modelos com sistema ABS 7.5 A
Fusível motor ABS: Para modelos com sistema ABS 30.0 A
Fusível de solenóide ABS: Para modelos com sistema ABS 15.0 A
Fusível de reserva:
7.5 A
U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48613
Números de i dentificaçãoRegiste o número de identificação do veí-
culo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26471
Etiqueta do mo delo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-16.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1. Número de identificação do veículo
1
1. Etiqueta do modelo
1
U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

ÍNDICE REMISSIVO
AABS (para modelos com sistema ABS) ................................................... 3-11
Alavanca da embraiagem ....................... 3-9
Alavanca da embraiagem, ajuste da folga ................................................... 6-17
Alavanca do travão ............................... 3-10
Alavancas do travão e da embraiagem, verificação e lubrificação ................... 6-23
Amortecedores, ajuste ......................... 3-17
Armazenagem ........................................ 7-4
Assento do condutor ............................ 3-16BBateria .................................................. 6-27
Bloqueio da direcção ........................... 3-15CCabos, verificação e lubrificação ......... 6-22
Colocação do motor em funcionamento ..................................... 5-1
Combustível.......................................... 3-12
Consumo de combustível, sugestões para a redução ..................................... 5-3
Conversor catalítico.............................. 3-14
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-17
Descanso lateral, verificação e
lubrificação ......................................... 6-24
Detecção e resolução de problemas ... 6-34
Direcção, verificação ............................ 6-26EElemento do filtro de ar, substituição... 6-13
Especificações ....................................... 8-1 Estacionamento ..................................... 5-4
Etiqueta do modelo ................................ 9-1
FFolga da alavanca do travão,
verificação.......................................... 6-18
Folga da correia de transmissão.......... 6-21
Folga das válvulas................................ 6-14
Folga do punho do acelerador, verificação.......................................... 6-14
Forquilha dianteira, verificação ............ 6-25
Fusíveis, substituição ........................... 6-28IIndicadores luminosos e luzes de advertência .......................................... 3-3
Indicador luminoso de máximos ............ 3-3
Indicador luminoso de mudança de direcção ............................................... 3-3
Indicador luminoso de ponto morto....... 3-3
Indicador luminoso do sistema imobilizador ......................................... 3-5
Informações relativas à segurança ........ 1-1
Interruptor da buzina.............................. 3-8
Interruptor de arranque .......................... 3-9
Interruptor de farol alto/baixo ................ 3-8
Interruptor de paragem do motor .......... 3-8
Interruptor de perigo .............................. 3-9
Interruptor de ultrapassagem................. 3-8
Interruptor do sinal de mudança de direcção ............................................... 3-8
Interruptores das luzes dos travões..... 6-18
Interruptores do guiador ........................ 3-8
Interruptor principal................................ 3-2
Interruptor RESET .................................. 3-9
Interruptor SELECT ................................ 3-9
JJogo de ferramentas............................... 6-2LLâmpada de mínimos, substituição...... 6-33
Lâmpada do farol dianteiro, substituição ........................................ 6-30
Lâmpada do sinal de mudança de direcção, substituição ........................ 6-32
Líquido dos travões, mudança ............. 6-21
Localizações das peças ......................... 2-1
Luz da chapa de matrícula ................... 6-33
Luz de advertência de problema no
motor .................................................... 3-4
Luz de advertência do ABS (para modelos com sistema ABS) ................. 3-4
Luz de advertência do nível de combustível .......................................... 3-3
Luz de advertência do nível de óleo ....... 3-3
Luz do travão/farolim traseiro............... 6-32MManutenção e lubrificação, periódica .... 6-4
Manutenção, sistema de controlo das emissões .............................................. 6-3
Módulo do contador multifuncional........ 3-5
Mudança de velocidades ....................... 5-2NNível de líquido dos travões, verificação .......................................... 6-19
Número de identificação do veículo ....... 9-1
Números de identificação....................... 9-1OÓleo do motor e cartucho do filtro de óleo ..................................................... 6-10
U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

ÍNDICE REMISSIVOPPainel, remoção e instalação .................. 6-8
Pastilhas dos travões da frente e de trás, verificação .................................. 6-19
Pedais do travão e de mudança de velocidades, verificação e
lubrificação ......................................... 6-23
Pedal de mudança de velocidades ...... 3-10
Pedal do travão..................................... 3-10
Pivôs do braço oscilante, lubrificação ......................................... 6-25
Pneus .................................................... 6-14
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-22RRodagem do motor................................. 5-3
Rodas.................................................... 6-16
Rolamentos de roda, verificação .......... 6-26SSistema de corte do circuito de ignição ................................................ 3-18
Sistema imobilizador .............................. 3-1
Suporte do motociclo ........................... 6-34TTabela de detecção e resolução de
problemas........................................... 6-36
Tampa do depósito de combustível ..... 3-12
Tubo de respiração/descarga do
depósito de combustível .................... 3-14VVelas de ignição, verificação .................. 6-9
U2DEP0P0.book Page 2 Monday, June 17, 2013 3:34 PM

U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

PRINTED IN THE NETHERLANDS2013.06
DIC183
Manual original
