YAMAHA XV950 2014 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU22733
Cambio del líqui do de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno, así
como los tubos de freno, según los interva-
los indicados a continuación o siempre que
estén dañados o presenten fugas.
 Juntas de estanqueidad: cambiar
cada dos años.
 Tubos de freno: cambiar cada cuatro
años.
SAU23041
Juego de la correa d e transmi-
siónDebe comprobar y ajustar el juego de la co-
rrea de transmisión según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
SAU55771
Para comprobar el juego de la correa d e
transmisión 1. Coloque el vehículo sobre el caballete
lateral.
2. Anote la posición actual de la correa de transmisión con la ayuda de las
marcas junto al orificio de control. 3. Anote la posición de la correa de
transmisión con una fuerza de 45 N
(4.5 kgf, 10 lbf) aplicada a la correa
con un indicador de tensión como se
muestra.
NOTAPuede obtener un indicador de tensión de
la correa en un concesionario Yamaha.4. Calcule el juego de la correa de trans-misión restando la medición que ano-
tó en el paso 2 de la medición que
anotó en el paso 3.
1. Correa de transmisión
2. Marcas2
1
1. Indicador de tensión de la correa
2. Juego de la correa de transmisión
Juego de la correa de transmisión:
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
U2DES0S0.book Page 21 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
5. Si el juego de la cadena de transmi-sión es incorrecto, hágalo ajustar en
un concesionario Yamaha.
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se d aña el alojamiento exterior de los
cables, es posible que se origine óxi do
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañad os lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712] SAU49921
Comprobación y engrase
del
puño del acelera dor y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
Lubricante recomen dad o:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U2DES0S0.book Page 22 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
SAU44274
Comprobación y engrase de los
pe dales d e freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Pe dal de cambio
SAU23144
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
Lubricante recomen dad o:
Grasa de jabón de litio
U2DES0S0.book Page 23 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU23203
Comprobación y engrase del ca-
ballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavi dad , hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
pue de tocar el suelo y distraer al con-
d uctor, con el consiguiente riesgo d e
que este pier da el control.
SAUM1653
Engrase de los pivotes del bas-
culanteLos pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Lubricantes recomen
dad os:
Maneta de freno:
Grasa de silicona
Maneta de embrague: Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
U2DES0S0.book Page 24 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU23273

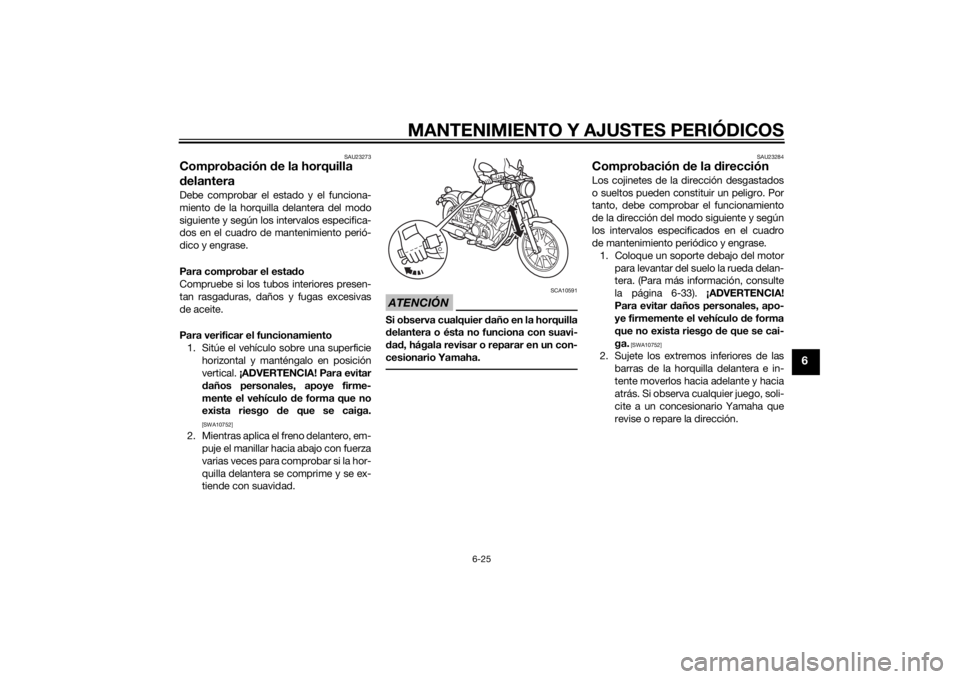

Comprobación de la horquilla
d elanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
SAU23284

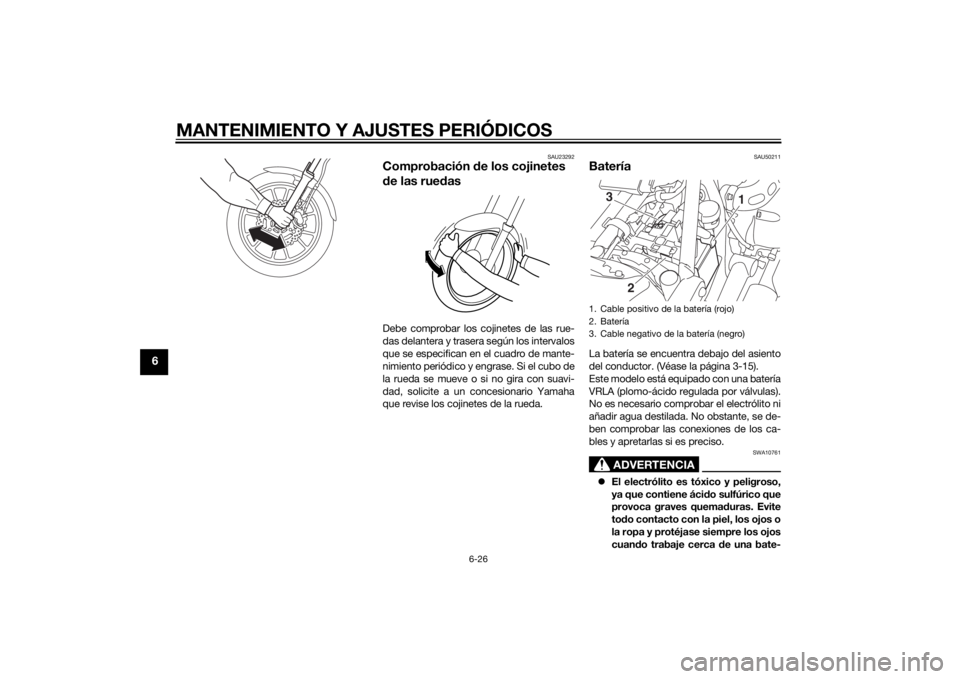

Comprobación de la d irecciónLos cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-33). ¡ADVERTENCIA!
Para evitar d años personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10752]
2. Sujete los extremos inferiores de las barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
U2DES0S0.book Page 25 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
SAU23292
Comprobación de los cojinetes
d e las rue dasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU50211
BateríaLa batería se encuentra debajo del asiento
del conductor. (Véase la página 3-15).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
 El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quemad uras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate-1. Cable positivo de la batería (rojo)
2. Batería
3. Cable negativo de la batería (negro)
1
2
3
U2DES0S0.book Page 26 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.Almacenamiento d e la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
gira da a “OFF” y, a continuación,
d esconecte el cable negativo antes
d e desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
U2DES0S0.book Page 27 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU57791

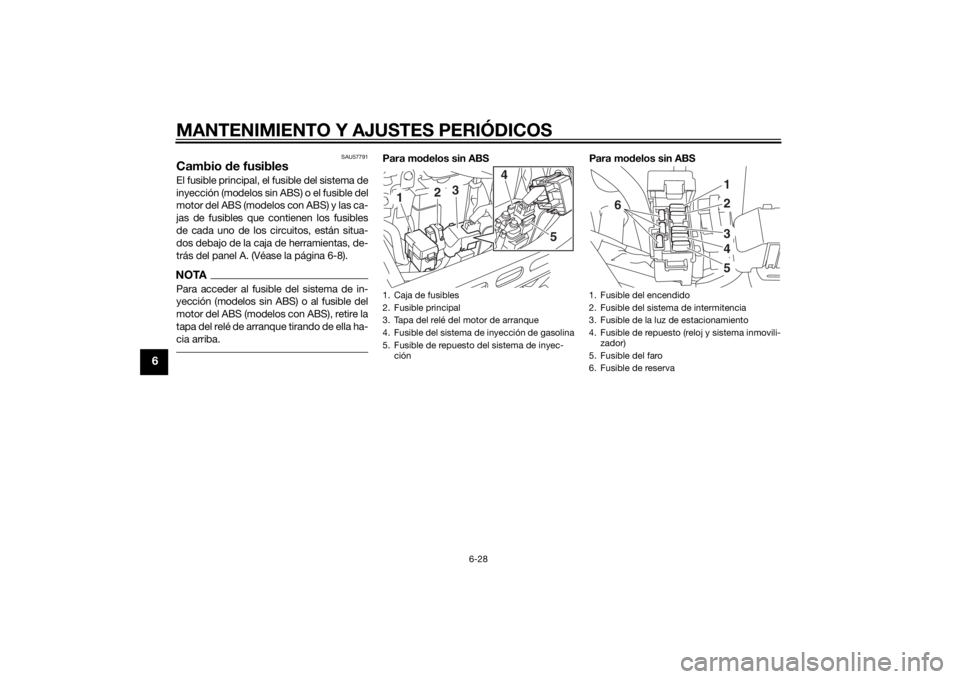

Cambio de fusiblesEl fusible principal, el fusible del sistema de
inyección (modelos sin ABS) o el fusible del
motor del ABS (modelos con ABS) y las ca-
jas de fusibles que contienen los fusibles
de cada uno de los circuitos, están situa-
dos debajo de la caja de herramientas, de-
trás del panel A. (Véase la página 6-8).NOTAPara acceder al fusible del sistema de in-
yección (modelos sin ABS) o al fusible del
motor del ABS (modelos con ABS), retire la
tapa del relé de arranque tirando de ella ha-
cia arriba.
Para mod elos sin ABS Para mod elos sin ABS1. Caja de fusibles
2. Fusible principal
3. Tapa del relé del motor de arranque
4. Fusible del sistema de inyección de gasolina
5. Fusible de repuesto del sistema de inyec-
ción
3
2
1
4
5
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la luz de estacionamiento
4. Fusible de repuesto (reloj y sistema inmovili-zador)
5. Fusible del faro
6. Fusible de reserva
2 1
3
4
5
6
U2DES0S0.book Page 28 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
Para modelos ABS Para mo delos ABS
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave del sistema eléctrico y posiblemente un incen
dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
1. Caja de fusibles
2. Fusible principal
3. Tapa del relé del motor de arranque
4. Fusible del motor del ABS
5. Fusible de repuesto del motor del ABS
3
2
1
4
5
1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible del sistema de intermitencia
4. Fusible de la luz de estacionamiento
5. Fusible de repuesto (reloj y sistema inmovili-zador)
6. Fusible del faro
7. Fusible de reserva
8. Fusible del sistema de inyección de gasolina
9. Fusible del solenoide del ABS
2 1
4
5
6
7
789
3
Fusibles especifica
dos:
Fusible principal:
40.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
15.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible del motor del sistema ABS: Para modelos ABS 30.0 A
Fusible del solenoide del ABS: Para modelos ABS 15.0 A
Fusible de la unidad de control del
sistema ABS: Para modelos ABS 7.5 A
Fusible de repuesto:
7.5 A
U2DES0S0.book Page 29 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
4. Si el fusible se funde de nuevo inme-diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU48514
Cambio de la bombilla del faroEste modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10651
Evite dañar los componentes siguientes:
 Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
per dería transparencia, luminosi-
d ad y d urabili dad . Elimine comple-
tamente to da sucie dad y marcas d e
d ed os en la bombilla del faro con un
trapo hume deci do en alcohol o d i-
luyente.
 Óptica del faro
No pegue ningún tipo d e película
colorea da o a dhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especifica da.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desconecte el acoplador del faro y luego desmonte la tapa de la bombilla

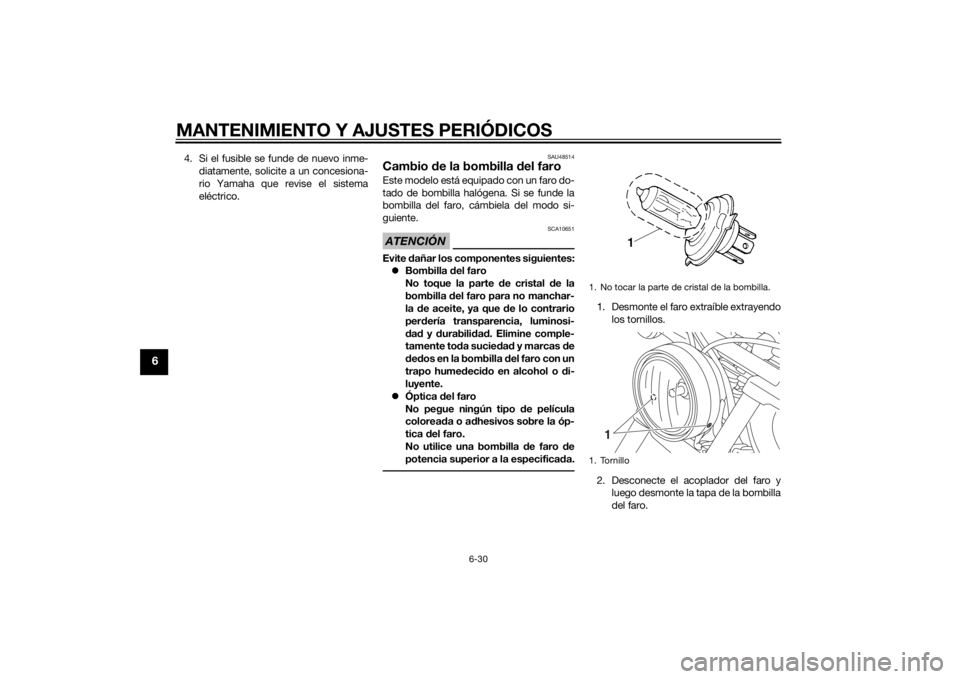

del faro.1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1
U2DES0S0.book Page 30 Wednesday, June 12, 2013 11:56 AM
