ESP YAMAHA XVS1100 2000 Manual de utilização (in Portuguese)

PAU00005
INFORMAÇÕES IMPORTANTES NO MANUALInformações particularmente importantes são distinguidas neste manual pelas seguintes notações:
O Símbolo de Alerta de Segurança significa ATENÇÃO! FIQUE ALERTA! A SUA SEGURANÇA ESTÁ
ENVOLVIDA!
AV I S O
Não seguir as instruções contidas no AVISO poderia acarretar ferimentos graves ou a morte
do con-
dutor da moto, de um espectador ou de uma pessoa que inspeccione ou repare a máquina.
PRECAUÇÃO:
PRECAUÇÃO menciona os cuidados especiais a tomar para evitar danos na moto.
NOTA:
NOTA fornece informações-chave destinadas a facilitar e a clarificar o procedimento.
NOTA:@ l
Este manual deve ser considerado como parte integrante desta moto e deve acompanhá-la mesmo
se esta for posteriormente vendida.
l
Yamaha procura continuamente melhoramentos no desenho e qualidade do produto. Por conse-
guinte, embora este manual contenha, na altura da sua impressão, a informação mais actual dispo-
nível sobre o produto, pode haver no entanto certas diferenças entre a máquina e o manual. Se tiver
qualquer questão relativa a este manual, consulte o concessionário Yamaha.
@
P_5el_Info0.fm Page 1 Monday, May 1, 2000 8:32 AM

ÍNDICE
1 DÊ PASSAGEM À SEGURANÇA
1
2 DESCRIÇÃO
2
3 FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3
4 INSPECÇÕES PRÉ-OPERACIONAIS
4
5 FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5
6 MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
7 CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7
8 ESPECIFICAÇÕES
8
9 INFORMAÇÃO AO CONSUMIDOR
9
ÍNDICE REMISSIVO
PAU00009
P_5el_Toc0.fm Page 1 Monday, May 1, 2000 8:32 AM

1
1-1
1-DÊ PASSAGEM À SEGURANÇA
PAU00021
As motocicletas são veículos fascinantes, que podem proporcionar-lhe uma sensação incomparável
de poder e liberdade. Entretanto, as motos também impõem certos limites, que devem ser
respeitados; mesmo a melhor moto não ignora as leis da física.
Manutenção e cuidados regulares são essenciais para preservar o valor e as condições de
funcionamento da sua moto. Mais ainda, o que vale para a moto vale também para o condutor: um
bom desempenho depende de se estar em boa forma. Conduzir sob a influência de medicamentos,
drogas e álcool é, obviamente, fora de questão. Os condutores de moto - mais do que os condutores
de automóveis – devem manter-se sempre em suas melhores condições físicas e mental. Mesmo
pequenas quantidades de álcool podem despertar a tendência de se tomar riscos perigosos.
Vestimenta protectora é tão essencial para os condutores de motos quanto os cintos de segurança o
são para os condutores e passageiros de automóveis. Vista sempre um conjunto completo para
motos (feito de couro ou materiais sintéticos resistentes a rasgaduras, com protectores), botas fortes,
luvas para motos e um capacete de bom ajuste. Entretanto, vestimentas protectoras óptimas não
devem encorajar descuidos. Embora vestimentas e capacetes de total cobertura particularmente
criem a ilusão de total segurança e protecção, motociclistas sempre estarão vulneráveis. Condutores
que não possuem auto-controlo crítico suficiente tendem a conduzir demasiadamente velozes e
correr riscos. Isto é factor mais perigoso do que dias de chuva. O bom motociclista conduz com
segurança, precaução e moderação - evitando todos os perigos, incluindo aqueles causados por
terceiros.
Desfrute a sua moto!
P_5el_Label.fm Page 1 Monday, May 1, 2000 8:33 AM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-2
3
PAU01590
(Estacionamento)
A direcção é bloqueada nesta posição e as
luzes do farolim traseiro e auxiliar acen-
dem-se, embora todos os outros circuitos
continuem desactivados. Pode-se tirar a
chave nesta posição.
Para utilizar a posição de estacionamento,
primeiro bloqueie a direcção, e então gire a
chave para “ ”.
Não utilize esta posição por um período
prolongado, visto que a bateria pode se
descarregar.
PAU00056

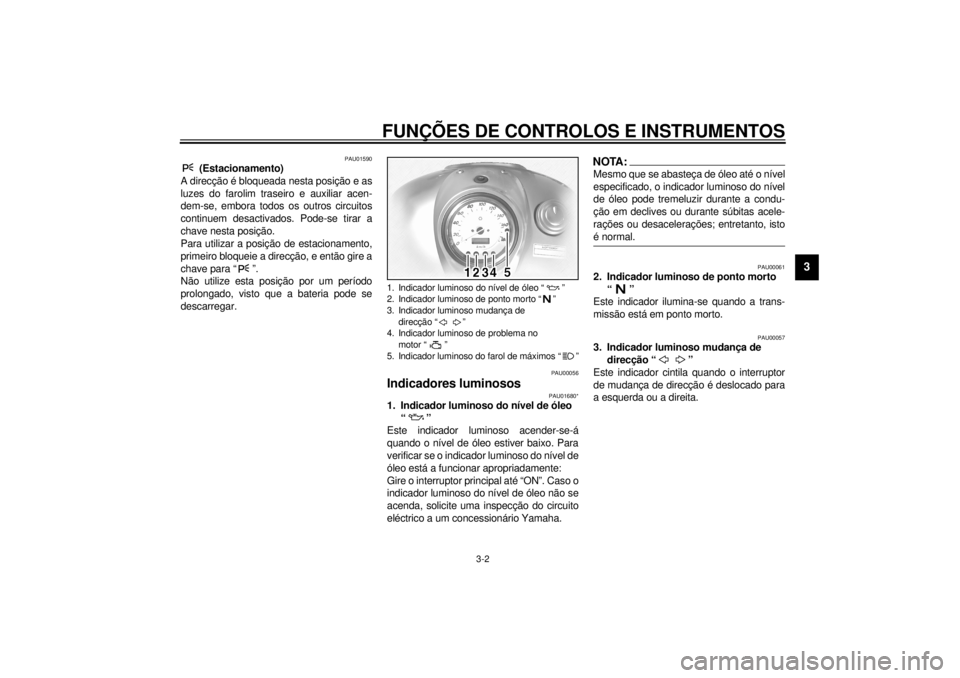

Indicadores luminosos
PAU01680*
1. Indicador luminoso do nível de óleo
“”
Este indicador luminoso acender-se-á
quando o nível de óleo estiver baixo. Para
verificar se o indicador luminoso do nível de
óleo está a funcionar apropriadamente:
Gire o interruptor principal até “ON”. Caso o
indicador luminoso do nível de óleo não se
acenda, solicite uma inspecção do circuito
eléctrico a um concessionário Yamaha.
NOTA:@ Mesmo que se abasteça de óleo até o nível
especificado, o indicador luminoso do nível
de óleo pode tremeluzir durante a condu-
ção em declives ou durante súbitas acele-
rações ou desacelerações; entretanto, isto
é normal. @
PAU00061
2. Indicador luminoso de ponto morto
“”
Este indicador ilumina-se quando a trans-
missão está em ponto morto.
PAU00057
3. Indicador luminoso mudança de
direcção “ ”
Este indicador cintila quando o interruptor
de mudança de direcção é deslocado para
a esquerda ou a direita.
1. Indicador luminoso do nível de óleo “ ”
2. Indicador luminoso de ponto morto “ ”
3. Indicador luminoso mudança de
direcção “ ”
4. Indicador luminoso de problema no
motor “ ”
5. Indicador luminoso do farol de máximos “ ”
P_5el_Functions.fm Page 2 Monday, May 1, 2000 8:33 AM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-14
3

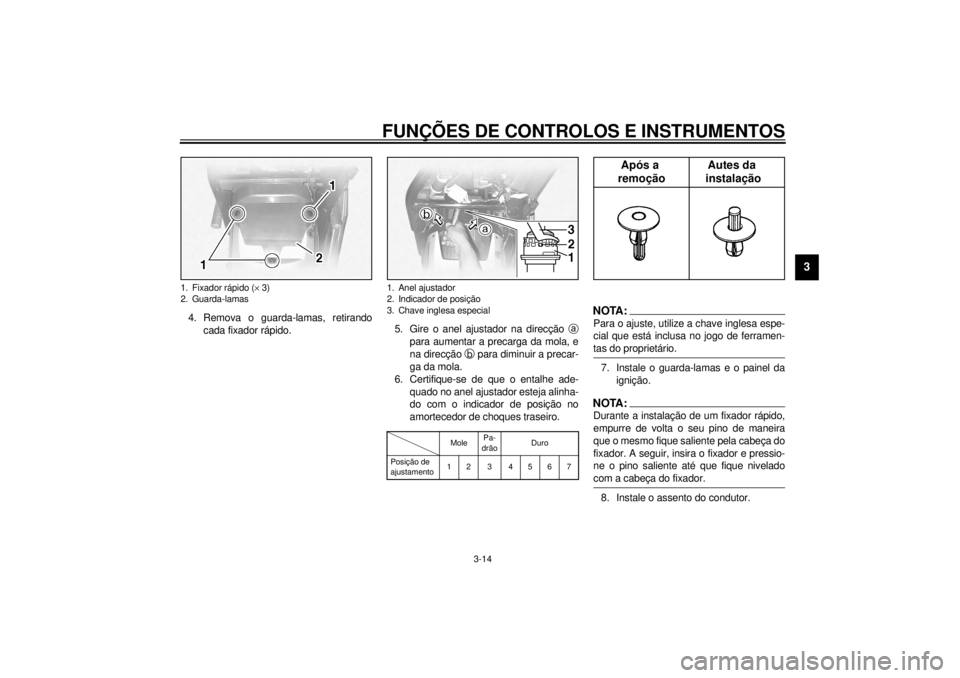

4. Remova o guarda-lamas, retirando
cada fixador rápido.5. Gire o anel ajustador na direcção
a
para aumentar a precarga da mola, e
na direcção
b para diminuir a precar-
ga da mola.
6. Certifique-se de que o entalhe ade-
quado no anel ajustador esteja alinha-
do com o indicador de posição no
amortecedor de choques traseiro.
CI-15P
NOTA:@ Para o ajuste, utilize a chave inglesa espe-
cial que está inclusa no jogo de ferramen-
tas do proprietário. @7. Instale o guarda-lamas e o painel da
ignição.NOTA:@ Durante a instalação de um fixador rápido,
empurre de volta o seu pino de maneira
que o mesmo fique saliente pela cabeça do
fixador. A seguir, insira o fixador e pressio-
ne o pino saliente até que fique nivelado
com a cabeça do fixador. @8. Instale o assento do condutor.
1. Fixador rápido (´ 3)
2. Guarda-lamas
1. Anel ajustador
2. Indicador de posição
3. Chave inglesa especial
MolePa-
drãoDuro
Posição de
ajustamento12 3 4567
Autes da Após a
remoção instalação
P_5el_Functions.fm Page 14 Monday, May 1, 2000 8:33 AM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-15
3

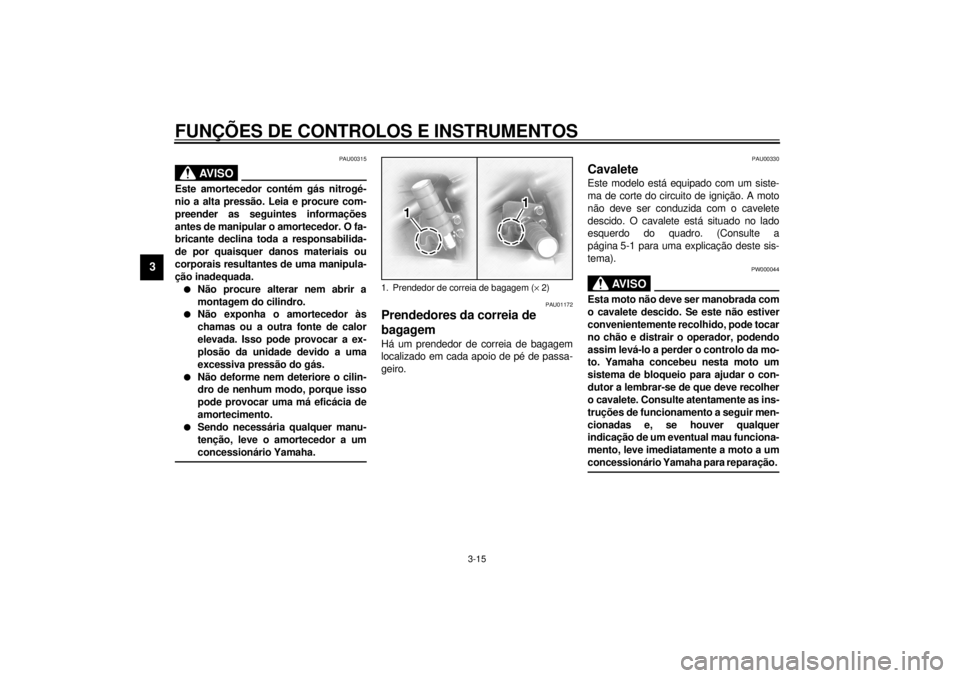

PAU00315
AV I S O
@ Este amortecedor contém gás nitrogé-
nio a alta pressão. Leia e procure com-
preender as seguintes informações
antes de manipular o amortecedor. O fa-
bricante declina toda a responsabilida-
de por quaisquer danos materiais ou
corporais resultantes de uma manipula-
ção inadequada.l
Não procure alterar nem abrir a
montagem do cilindro.
l
Não exponha o amortecedor às
chamas ou a outra fonte de calor
elevada. Isso pode provocar a ex-
plosão da unidade devido a uma
excessiva pressão do gás.
l
Não deforme nem deteriore o cilin-
dro de nenhum modo, porque isso
pode provocar uma má eficácia de
amortecimento.
l
Sendo necessária qualquer manu-
tenção, leve o amortecedor a um
concessionário Yamaha.
@
PAU01172
Prendedores da correia de
bagagemHá um prendedor de correia de bagagem
localizado em cada apoio de pé de passa-
geiro.
PAU00330
CavaleteEste modelo está equipado com um siste-
ma de corte do circuito de ignição. A moto
não deve ser conduzida com o cavelete
descido. O cavalete está situado no lado
esquerdo do quadro. (Consulte a
página 5-1 para uma explicação deste sis-
tema).
PW000044
AV I S O
@ Esta moto não deve ser manobrada com
o cavalete descido. Se este não estiver
convenientemente recolhido, pode tocar
no chão e distrair o operador, podendo
assim levá-lo a perder o controlo da mo-
to. Yamaha concebeu nesta moto um
sistema de bloqueio para ajudar o con-
dutor a lembrar-se de que deve recolher
o cavalete. Consulte atentamente as ins-
truções de funcionamento a seguir men-
cionadas e, se houver qualquer
indicação de um eventual mau funciona-
mento, leve imediatamente a moto a um
concessionário Yamaha para reparação. @
1. Prendedor de correia de bagagem (´ 2)
P_5el_Functions.fm Page 15 Monday, May 1, 2000 8:33 AM

4-1
4
PAU01114
4-INSPECÇÕES PRÉ-OPERACIONAISOs proprietários são pessoalmente responsáveis pelas condições dos seus veículos. As funções vitais da sua motocicleta podem come-
çar a deteriorar-se rápida e inesperadamente, mesmo que permaneça não-utilizada (por exemplo, se exposta aos fenómenos da nature-
za). Quaisquer avarias, fugas de fluidos ou perda da pressão dos pneus pode ter sérias consequências. Portanto, é muito importante que,
em adição a uma inspecção visual completa, verifiquem-se os pontos a seguir antes de cada condução.
PAU00340
LISTA DE INSPECÇÕES PRÉ-OPERACIONAIS
ITEM ROTINA PÁGINA
Travão dianteiro• Verifique o funcionamento, a folga, o nível de fluido e o veículo quanto a fuga de
fluido.
• Encha com fluido de travão DOT 4, se necessário.6-16 ~ 6-20
Travão traseiro• Verifique o funcionamento, a folga, o nível de fluido e o veículo quanto a fuga de
fluido.
• Encha com fluido de travão DOT 4, se necessário.6-17 ~ 6-20
Embraiagem• Verificar o funcionamento, estado e folga.
• Ajuste, se necessário.6-15
Punho e invólucro do
acelerador• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-12, 6-20
Óleo do motor• Inspeccione o nível de óleo.
• Encha com óleo, se necessário.6-7 ~ 6-9
Óleo da engrenagem final• Verificar o veículo quanto a fugas. 6-9 ~ 6-10
Rodas e pneus• Verificar a pressão, a usura e a deterioração dos pneus, bem como a tensão do
raio das rodas.
• Aperte o raio, se necessário.6-13 ~ 6-15
Cabo de controlo• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-20
Eixos do travão e do pedal de
mudança de velocidades• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-21
Pivôs da alavanca do travão e
da embraiagem• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-21
Articulação do cavalete• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-21
P_5el_Preop.fm Page 1 Monday, May 1, 2000 8:34 AM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-3
5

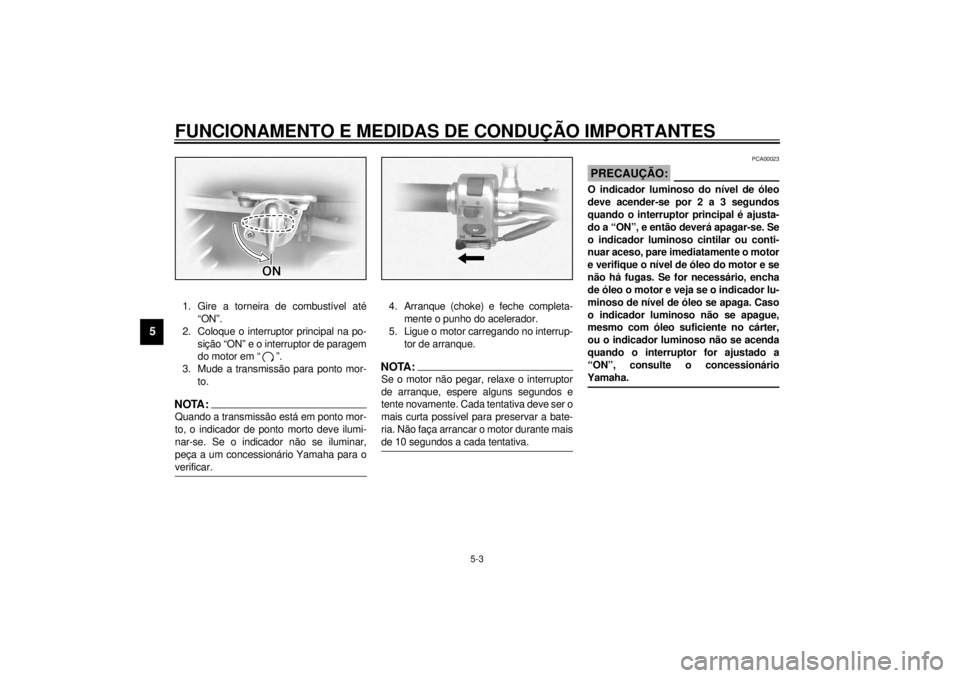

1. Gire a torneira de combustível até
“ON”.
2. Coloque o interruptor principal na po-
sição “ON” e o interruptor de paragem
do motor em “ ”.
3. Mude a transmissão para ponto mor-
to.NOTA:@ Quando a transmissão está em ponto mor-
to, o indicador de ponto morto deve ilumi-
nar-se. Se o indicador não se iluminar,
peça a um concessionário Yamaha para o
verificar. @
4. Arranque (choke) e feche completa-
mente o punho do acelerador.
5. Ligue o motor carregando no interrup-
tor de arranque.NOTA:@ Se o motor não pegar, relaxe o interruptor
de arranque, espere alguns segundos e
tente novamente. Cada tentativa deve ser o
mais curta possível para preservar a bate-
ria. Não faça arrancar o motor durante mais
de 10 segundos a cada tentativa. @
PCA00023
PRECAUÇÃO:@ O indicador luminoso do nível de óleo
deve acender-se por 2 a 3 segundos
quando o interruptor principal é ajusta-
do a “ON”, e então deverá apagar-se. Se
o indicador luminoso cintilar ou conti-
nuar aceso, pare imediatamente o motor
e verifique o nível de óleo do motor e se
não há fugas. Se for necessário, encha
de óleo o motor e veja se o indicador lu-
minoso de nível de óleo se apaga. Caso
o indicador luminoso não se apague,
mesmo com óleo suficiente no cárter,
ou o indicador luminoso não se acenda
quando o interruptor for ajustado a
“ON”, consulte o concessionário
Yamaha. @
P_5el_Operation.fm Page 3 Monday, May 1, 2000 8:34 AM

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-4
5
6. Após accionar o motor, posicione o
motor de arranque (choke) de volta
meio caminho.NOTA:@ Para uma duração máxima do motor, nun-
ca acelere demasiado um motor frio. @7. Assim que se esquente o motor,
arranque (choke) por completo.NOTA:@ O motor está quente quando responde nor-
malmente ao acelerador estando o motor
de arranque (choke) desligado. @
PAU01258
Arranque de um motor quenteO motor de arranque (choke) não é reque-
rido, caso o motor esteja quente.
PC000046
PRECAUÇÃO:@ Consulte a secçao “Rodagem do motor”
antes de utilizar a moto pela primeira
vez. @
P_5el_Operation.fm Page 4 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
* Visto que estes itens requerem ferramentas, dados e habilidades técnicas especiais, os mesmos devem ser revisados por motocicleta a um concessio-
nário Yamaha.
PAU02970
NOTA:@ l
O filtro de ar necessita de serviços de inspecção mais frequentes, caso esteja a conduzir a motocicleta em áreas incomumente hú-
midas ou empoeiradas.
l
Sistema de travão hidráulico
• Na desmontagem do cilindro mestre ou do cilindro do calibrador, substitua sempre o fluido de travão. Inspeccione o nível de fluido
do travão com regularidade e reabasteça-o conforme requerido.
• Substitua as vedações de óleo nas partes internas do cilindro mestre e do calibrador a cada dois anos.
• Substitua os tubos do travão a cada quatro anos ou em caso de rachaduras ou avarias.
@22 Óleo da engrenagem final• Verifique o nível de óleo e o veículo quanto a vazamentos de óleo.
• Troque o óleo nos 1.000 km iniciais e, a seguir, a cada 24.000 km ou
24 meses (o que chegar primeiro) .ÖÖÖ No. ITEM INSPECÇÕES E SERVIÇOS DE MANUTENÇÃOINICIAL
(1.000 km)A CADA
6.000 km
ou
6 meses
(o que vier
primeiro)12.000 km
ou
12 meses
(o que vier
primeiro)
P_5el_Periodic.fm Page 4 Monday, May 1, 2000 8:34 AM
