MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_
I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.
A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburanteVerificare che i tubi flessibili del carburante non siano
fessurati o danneggiati.√√√√ √
2*Filtro benzinaControllare lo stato.√√
3CandeleControllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
4*ValvoleControlla il gioco valvole.
Regolare.√√√√
5 Elemento filtro ariaPulire.√√
Sostituire.√√
6FrizioneControllare il funzionamento.
Regolare.√√√√√
7*Freno anterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-4.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
H_5PB.book Page 2 Wednesday, July 25, 2001 5:40 PM
Page 52 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
8
*Freno posterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-4.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
9*Tubi frenoVerificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
Sostituire. (Vedere NOTA a pagina 6-4.) Ogni 4 anni
10*RuoteVerificare che non siano disassate o danneggiate e
controllare il serraggio dei raggi.
Stringere i raggi, se necessario.√√√√
11*PneumaticiControllare la profondità del battistrada e che non siano
danneggiati.
Sostituire, se necessario.
Controllare la pressione dell’aria.
Correggerla, se necessario.√√√√ √
12*Cuscinetti ruoteControllare che i cuscinetti non siano allentati o
danneggiati.√√√√
13*ForcelloneControllare il funzionamento e l’assenza di gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
14*Cuscinetti sterzoControllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
15*Elementi di fissaggio
della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
16 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
17*Interruttore del
cavalletto lateraleControllare il funzionamento.√√√√√ √
18*ForcellaControllare il funzionamento e l’assenza di perdite d’olio.√√√√
19*Gruppo
dell’ammortizzatoreControllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.√√√√ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5PB.book Page 3 Wednesday, July 25, 2001 5:40 PM
Page 53 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
HAU03884
NOTA:_
Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo su percorsi molto bagnati o polverosi.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_20
*CarburatoriControllare il funzionamento dello starter (arricchitore).
Regolare il regime del minimo del motore e la
sincronizzazione.√√√√√ √
21 Olio motoreCambiare.√√√√√ √
Controllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.√√√√√ √
22Elemento del filtro
dell’olio motoreSostituire.√√√
23Olio della coppia conica
finaleControllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.√√ √
Cambiare.√√√
24*Interruttori del freno
anteriore e posterioreControllare il funzionamento.√√√√√ √
25Parti in movimento e
caviLubrificare.√√√√ √
26*Luci, segnali ed
interruttoriControllare il funzionamento.
Regolare il faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5PB.book Page 4 Wednesday, July 25, 2001 5:40 PM
Page 54 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01777

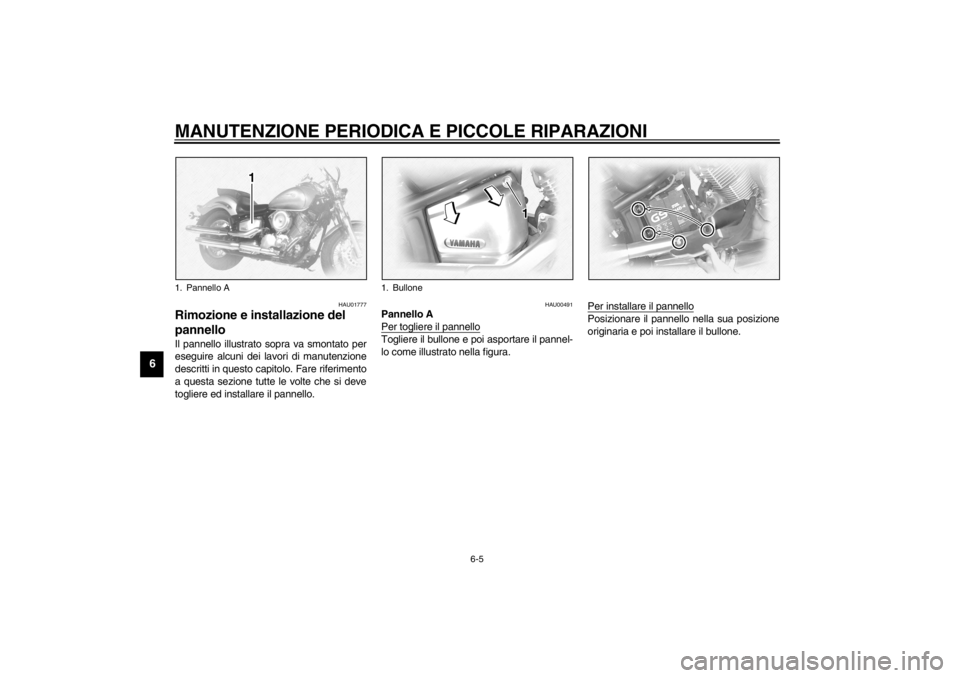

Rimozione e installazione del
pannello Il pannello illustrato sopra va smontato per
eseguire alcuni dei lavori di manutenzione
descritti in questo capitolo. Fare riferimento
a questa sezione tutte le volte che si deve
togliere ed installare il pannello.
HAU00491
Pannello A
Per togliere il pannelloTogliere il bullone e poi asportare il pannel-
lo come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
1. Pannello A
1. Bullone
H_5PB.book Page 5 Wednesday, July 25, 2001 5:40 PM
Page 55 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU01673
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Dato
che il calore ed i depositi provocano una
lenta erosione delle candele, bisogna
smontarle e controllarle in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato delle candele
può rivelare le condizioni del motore.

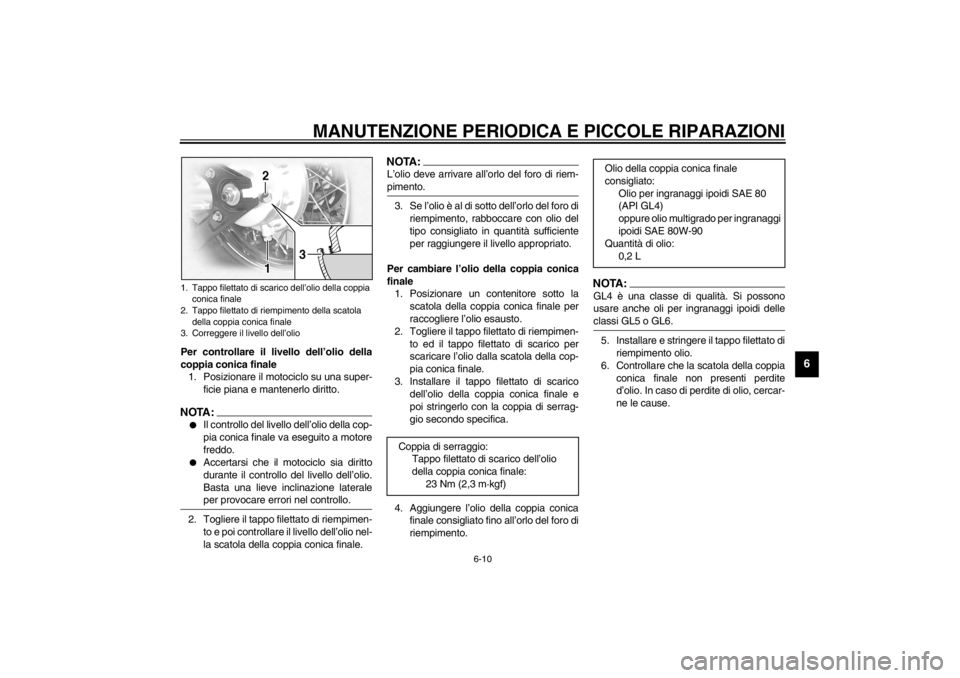

Per togliere una candela
1. Togliere il coperchietto candela in
questione (posteriore destro o anterio-
re sinistro) estraendolo come illustrato
nella figura.
2. Togliere il cappuccio della candela.3. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele contenuta nel kit di attrezzi in
dotazione.
Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
motociclo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:_ Se il colore di una candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controlla-
re il motociclo. _3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi di carbonio o di altro
genere, e sostituirla se necessario.
1. Coperchio candela
1. Chiave candele
Candela secondo specifica:
BPR7ES (NGK) o
W22EPR-U (DENSO)
H_5PB.book Page 6 Wednesday, July 25, 2001 5:40 PM
Page 56 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolarla secondo la specifica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con l’apposita
chiave e poi stringerla con la coppia di
serraggio secondo specifica.
NOTA:_ In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio approssimativamente
corretta, dopo il primo serraggio a mano ag-
giungere un ulteriore quarto–mezzo giro.
Tuttavia provvedere al più presto possibile
al serraggio della candela secondo specifi-
ca. _4. Installare il cappuccio della candela.
5. Posizionare il coperchietto della can-
dela nella sua posizione originaria.
HAU04213*
Olio motore Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
l’olio e l’elemento filtrante vanno cambiati
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_ Accertarsi che il motociclo sia diritto duran-
te il controllo del livello dell’olio. Basta una
lieve inclinazione laterale per provocare er-
rori nel controllo. _2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
a. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0,7–0,8 mm
Coppia di serraggio:
Candela:
20 Nm (2,0 m·kgf)
H_5PB.book Page 7 Wednesday, July 25, 2001 5:40 PM
Page 57 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livel-
lo attraverso l’oblò in basso sul lato
sinistro del carter.NOTA:_ Il livello dell’olio motore deve trovarsi tra i ri-
ferimenti del minimo e del massimo. _4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone ed il
tappo filettato di scarico per scaricare
l’olio dal carter.4. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo con la
coppia di serraggio secondo specifica.
5. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-

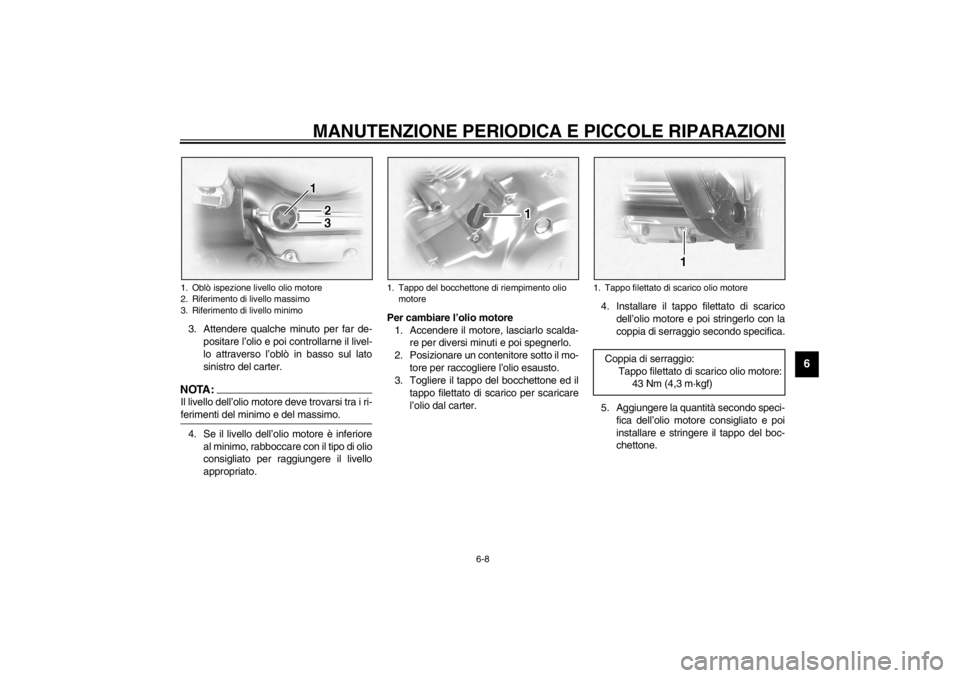

chettone.1. Oblò ispezione livello olio motore
2. Riferimento di livello massimo
3. Riferimento di livello minimo
1. Tappo del bocchettone di riempimento olio
motore
1. Tappo filettato di scarico olio motoreCoppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4,3 m·kgf)
H_5PB.book Page 8 Wednesday, July 25, 2001 5:40 PM
Page 58 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
HC000072*
ATTENZIONE:_
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio, o non usare
oli di gradazione “CD” o superiore.
Inoltre non usare oli con etichetta
“ENERGY CONSERVING II” (CON-
SERVANTE ENERGIA II) o superio-
re.
Accertarsi che non penetrino corpi
estranei nel carter.
_
6. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTA:_ Dopo l’accensione del motore, la spia del li-
vello dell’olio deve spegnersi, se il livello
dell’olio è sufficiente. _
HC000067
ATTENZIONE:_ Se la spia del livello dell’olio lampeggia
o resta accesa, spegnere immediata-
mente il motore e far controllare il mezzo
da un concessionario Yamaha. _7. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.NOTA:_ Fare sostituire l’elemento filtrante da un
concessionario Yamaha quando è neces-
sario. _
HAU04083
Olio della coppia conica finale Prima di utilizzare il mezzo, controllare
sempre che la scatola della coppia conica
finale non presenti perdite di olio. Se si ri-
scontrano perdite, fare controllare e ripara-
re il motociclo da un concessionario
Yamaha. Oltre a questo, si deve controllare
e cambiare come segue l’olio della coppia
conica finale agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
HW000066
AVVERTENZA
_
Accertarsi che non penetrino corpi
estranei nella scatola della coppia
conica finale.
Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
_
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio periodico dell’olio:
3,0 L
Quantità totale (motore a secco):
3,6 L
H_5PB.book Page 9 Wednesday, July 25, 2001 5:40 PM
Page 59 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
Per controllare il livello dell’olio della
coppia conica finale
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_
Il controllo del livello dell’olio della cop-
pia conica finale va eseguito a motore
freddo.
Accertarsi che il motociclo sia diritto
durante il controllo del livello dell’olio.
Basta una lieve inclinazione laterale
per provocare errori nel controllo.
_2. Togliere il tappo filettato di riempimen-
to e poi controllare il livello dell’olio nel-
la scatola della coppia conica finale.
NOTA:_ L’olio deve arrivare all’orlo del foro di riem-
pimento. _3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
Per cambiare l’olio della coppia conica
finale
1. Posizionare un contenitore sotto la
scatola della coppia conica finale per
raccogliere l’olio esausto.
2. Togliere il tappo filettato di riempimen-
to ed il tappo filettato di scarico per
scaricare l’olio dalla scatola della cop-
pia conica finale.
3. Installare il tappo filettato di scarico
dell’olio della coppia conica finale e
poi stringerlo con la coppia di serrag-
gio secondo specifica.
4. Aggiungere l’olio della coppia conica
finale consigliato fino all’orlo del foro di
riempimento.
NOTA:_ GL4 è una classe di qualità. Si possono
usare anche oli per ingranaggi ipoidi delle
classi GL5 o GL6. _5. Installare e stringere il tappo filettato di
riempimento olio.
6. Controllare che la scatola della coppia
conica finale non presenti perdite
d’olio. In caso di perdite di olio, cercar-
ne le cause.
1. Tappo filettato di scarico dell’olio della coppia
conica finale
2. Tappo filettato di riempimento della scatola
della coppia conica finale
3. Correggere il livello dell’olio
Coppia di serraggio:
Tappo filettato di scarico dell’olio
della coppia conica finale:
23 Nm (2,3 m·kgf)
Olio della coppia conica finale
consigliato:
Olio per ingranaggi ipoidi SAE 80
(API GL4)
oppure olio multigrado per ingranaggi
ipoidi SAE 80W-90
Quantità di olio:
0,2 L
H_5PB.book Page 10 Wednesday, July 25, 2001 5:40 PM
Page 60 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
HAU03195*
Pulizia dell’elemento del filtro
dell’aria Eseguire la pulizia dell’elemento del filtro
dell’aria come segue agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Pulire più spesso
l’elemento del filtro dell’aria, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.

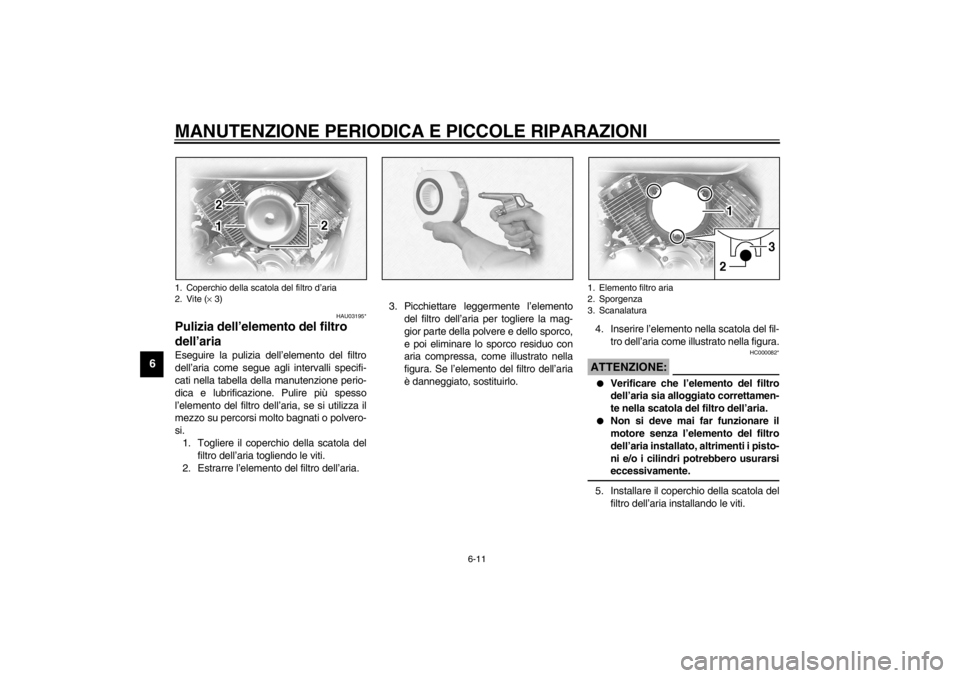

1. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.
2. Estrarre l’elemento del filtro dell’aria.3. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello sporco,
e poi eliminare lo sporco residuo con
aria compressa, come illustrato nella
figura. Se l’elemento del filtro dell’aria
è danneggiato, sostituirlo.4. Inserire l’elemento nella scatola del fil-
tro dell’aria come illustrato nella figura.
HC000082*
ATTENZIONE:_
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti i pisto-
ni e/o i cilindri potrebbero usurarsi
eccessivamente.
_5. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
1. Coperchio della scatola del filtro d’aria
2. Vite (× 3)
1. Elemento filtro aria
2. Sporgenza
3. Scanalatura
H_5PB.book Page 11 Wednesday, July 25, 2001 5:40 PM
