UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU02941
Points de changement de vitesse
recommandés (pour la Suisse
uniquement) Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-01FN.B.:@ Avant de rétrograder de deux vitesses à la fois,
réduire la vitesse du véhicule à la vitesse recom-
mandée (ex.: réduire la vitesse à 35 km/h avant
de passer de la 4e à la 2e vitesse). @
FAU00424
Comment réduire sa consommation
de carburant La consommation de carburant de la moto dé-
pend dans une large mesure du style de con-
duite. Suivre les conseils suivants en vue d’éco-
nomiser le carburant :l
Faire préchauffer correctement le moteur.
l
Couper le starter le plus tôt possible.
l
Passer sans tarder aux rapports supérieurs
et éviter les régimes très élevés lors des ac-
célérations.
l
Ne pas donner de gaz en rétrogradant et
éviter d’emballer le moteur à vide.
l
Couper le moteur au lieu de le laisser tour-
ner longtemps au ralenti (ex. embouteilla-
ges, feux rouges, passages à niveau).
Points de
changement de vitesse
(km/h)
1re – 2e
2e – 3e
3e – 4e
4e – 5e23
36
50
60
F_5KS.book Page 4 Thursday, August 31, 2000 4:36 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU01128
Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les organes mobiles du moteur doi-
vent s’user et se roder mutuellement pour obte-
nir les jeux de marche corrects. Pendant cette
période, éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU01171*
0 à 1.000 km
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 1/3.
1.000 à 1.600 km
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 1/2.
FC000056*
ATTENTION:@ Changer l’huile moteur et l’huile du couple
conique arrière et remplacer l’élément ou la
cartouche du filtre à huile après 1.000 km
d’utilisation. @1.600 km et au-delà
Le rodage est terminé et l’on peut rouler norma-
lement.
FC000049
ATTENTION:@ Si un problème quelconque survenait au mo-
teur durant la période de rodage, consulter
immédiatement un concessionnaire Yamaha. @
FAU00457
Stationnement Pour stationner la moto, couper le moteur, reti-
rer la clé de contact, puis tourner la manette du
robinet de carburant sur “OFF”.
FW000058
AVERTISSEMENT
@ l
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
l
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
@
F_5KS.book Page 5 Thursday, August 31, 2000 4:36 PM

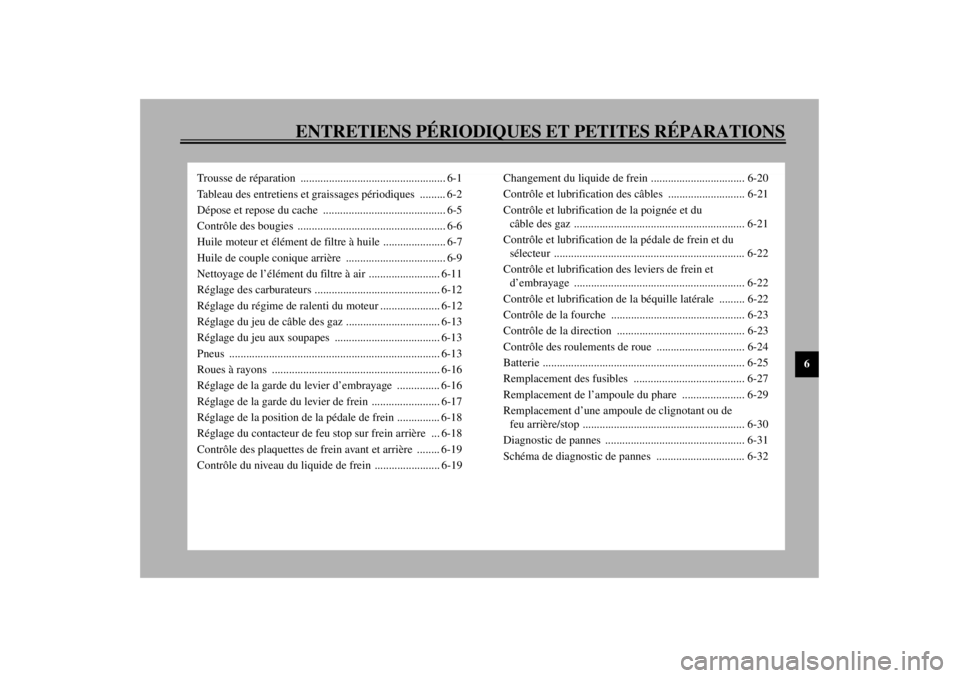

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose du cache ........................................... 6-5
Contrôle des bougies .................................................... 6-6
Huile moteur et élément de filtre à huile ...................... 6-7
Huile de couple conique arrière ................................... 6-9
Nettoyage de l’élément du filtre à air ......................... 6-11
Réglage des carburateurs ............................................ 6-12
Réglage du régime de ralenti du moteur ..................... 6-12
Réglage du jeu de câble des gaz ................................. 6-13
Réglage du jeu aux soupapes ..................................... 6-13
Pneus .......................................................................... 6-13
Roues à rayons ........................................................... 6-16
Réglage de la garde du levier d’embrayage ............... 6-16
Réglage de la garde du levier de frein ........................ 6-17
Réglage de la position de la pédale de frein ............... 6-18
Réglage du contacteur de feu stop sur frein arrière ... 6-18
Contrôle des plaquettes de frein avant et arrière ........ 6-19
Contrôle du niveau du liquide de frein ....................... 6-19Changement du liquide de frein ................................. 6-20
Contrôle et lubrification des câbles ........................... 6-21
Contrôle et lubrification de la poignée et du
câble des gaz ............................................................ 6-21
Contrôle et lubrification de la pédale de frein et du
sélecteur ................................................................... 6-22
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-22
Contrôle et lubrification de la béquille latérale ......... 6-22
Contrôle de la fourche ............................................... 6-23
Contrôle de la direction ............................................. 6-23
Contrôle des roulements de roue ............................... 6-24
Batterie ....................................................................... 6-25
Remplacement des fusibles ....................................... 6-27
Remplacement de l’ampoule du phare ...................... 6-29
Remplacement d’une ampoule de clignotant ou de
feu arrière/stop ......................................................... 6-30
Diagnostic de pannes ................................................. 6-31
Schéma de diagnostic de pannes ............................... 6-32
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
@ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. @
FAU01129
Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement. (Les explications con-
cernant l’ouverture du compartiment de range-
ment se trouvent à la page 3-11.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:@ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. @
1. Trousse de réparation
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU03540
Tableau des entretiens et graissages périodiques
N.B.:@ l
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
l
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
l
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
@
CP-03ECP-03FN° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburant• S’assurer que les durits d’alimentation ne sont ni craquelées ni
autrement endommagées. ÖÖÖÖ Ö
2
*
Filtre à carburant• Contrôler l’état. ÖÖ
3Bougies• Contrôler l’état.
• Nettoyer et régler l’écartement des électrodes.ÖÖ
• Remplacer.ÖÖ
4
*
Soupapes• Contrôler le jeu aux soupapes.
•Régler.ÖÖÖÖ
5 Élément du filtre à air• Nettoyer.ÖÖ
• Remplacer.ÖÖ
6 Embrayage• Contrôler le fonctionnement.
•Régler.ÖÖÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
F_5KS_Periodic.fm Page 2 Monday, December 18, 2000 10:10 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
9
*
Durits de frein• Contrôler l’état (ni craquelures ni autre endommagement).ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
10
*
Roues• Contrôler le voile, le serrage des rayons et l’état.
• Si nécessaire, serrer les rayons.ÖÖÖÖ
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
15
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement
serrés.ÖÖÖÖ Ö
16 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
17
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
18
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. ÖÖÖÖ
19
*
Combiné ressort/
amortisseur arrière• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit
pas.ÖÖÖÖ
• Enduire les articulations de graisse au bisulfure de molybdène.ÖÖ
20
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5KS_Periodic.fm Page 3 Monday, December 18, 2000 10:10 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU03541
N.B.:@l
Augmenter la fréquence des nettoyages du filtre à air si la moto est utilisée dans des zones particulièrement poussiéreuses ou humides.
l
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
• Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
@ 21 Huile moteur• Changer.ÖÖÖÖÖ Ö
22Élément du filtre à huile
moteur• Remplacer.ÖÖÖ
23Huile du couple conique
arrière• Contrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite.ÖÖ Ö
• Changer.ÖÖÖ
24
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
25 Pièces mobiles et câbles•Lubrifier.ÖÖÖÖ Ö
26
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5KS_Periodic.fm Page 4 Monday, December 18, 2000 10:10 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01777
Dépose et repose du cache Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser le cache illustré ci-dessus. Se référer à cette
section à chaque fois qu’il faut déposer ou repo-
ser ce cache.
FAU00491
Cache A
Dépose du cacheRetirer la vis, puis retirer le cache comme illus-
tré.Repose du cache
Remettre le cache en place, puis reposer la vis.
1. Cache A
1. Vis
F_5KS.book Page 5 Thursday, August 31, 2000 4:36 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU01673
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et leur contrôle est simple. Les bougies doi-
vent être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les dé-
pôts finissent par les user. L’état des bougies ré-
vèle en outre l’état du moteur.
Dépose d’une bougie
1. Retirer le cache-bougie (arrière droit ou
avant gauche) de la bougie à déposer en
procédant comme illustré.
2. Retirer le capuchon de bougie.3. Déposer la bougie comme illustré, en se
servant de la clé à bougie fournie dans la
trousse de réparation.
Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie soit
de couleur café au lait clair ou légèrement
foncé, couleur idéale pour une moto utili-
sée dans des conditions normales.
2. S’assurer que la porcelaine de chacune des
bougies d’un moteur soit bien de couleur
identique.
N.B.:@ Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha. @3. Contrôler l’usure des électrodes et la pré-
sence de dépôts de calamine ou autres. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bou-
gie concernée.
1. Cache-bougie
1. Clé à bougie
Bougie spécifiée :
BPR7ES (NGK) ou
W22EPR-U (DENSO)
F_5KS.book Page 6 Thursday, August 31, 2000 4:36 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
Mise en place d’une bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et, si
nécessaire, le corriger conformément aux
spécifications.
2. Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
3. Mettre la bougie en place à l’aide de la clé
à bougie, puis la serrer au couple spécifié.
N.B.:@ Si une clé dynamométrique n’est pas disponible
lors du montage d’une bougie, une bonne ap-
proximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié
le plus rapidement possible. @4. Remonter le capuchon de bougie.
5. Remettre le cache-bougie en place.
FAU01712
Huile moteur et élément de filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer l’élément du filtre à huile
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.
a. Écartement des électrodesÉcartement des électrodes :
0,7 à 0,8 mm
Couple de serrage :
Bougie :
20 Nm (2,0 m·kg)
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
F_5KS.book Page 7 Thursday, August 31, 2000 4:36 PM
