YAMAHA XVS1100A 2002 Instructieboekje (in Dutch)

BESCHRIJVING
2
Aanzicht linkerzijde (XVS1100) .......................................................... 2-1
Aanzicht rechterzijde (XVS1100) ....................................................... 2-2
Aanzicht linkerzijde (XVS1100A) ....................................................... 2-3
Aanzicht rechterzijde (XVS1100A) ..................................................... 2-4
Schakelaars en instrumenten (XVS1100/XVS1100A) ....................... 2-5
U5PBD1.book Page 1 Tuesday, August 28, 2001 8:59 AM

2-1
2
DAU00026
2-BESCHRIJVING Aanzicht linkerzijde
(XVS1100)
1. Schakelpedaal (pagina 3-6)
2. Brandstofkraan (pagina 3-9)
3. Stelring veervoorspanning schokdemperunit (pagina 3-17)
4. Helmbevestiging (pagina 3-13)
5. Opbergcompartiment (pagina 3-14)
6. Boordgereedschapsset (pagina 6-1)
7. Zekeringen (pagina 6-28)
8. Kijkglas motorolieniveau (pagina 6-8)
U5PBD1.book Page 1 Tuesday, August 28, 2001 8:59 AM

BESCHRIJVING
2-2
2
Aanzicht rechterzijde
(XVS1100)
9. Oliefilterelement (pagina 6-7)
10. Accu (pagina 6-26)
11. Hoofdzekering (pagina 6-28)
12. Contactslot/stuurslot-unit (pagina 3-1)
13. Luchtfilterelement (pagina 6-11)
14. Rempedaal (pagina 3-7)
U5PBD1.book Page 2 Tuesday, August 28, 2001 8:59 AM

BESCHRIJVING
2-3
2
Aanzicht linkerzijde
(XVS1100A)
1. Schakelpedaal (pagina 3-6)
2. Brandstofkraan (pagina 3-9)
3. Stelring veervoorspanning schokdemperunit (pagina 3-17)
4. Helmbevestiging (pagina 3-13)
5. Opbergcompartiment (pagina 3-14)
6. Boordgereedschapsset (pagina 6-1)
7. Zekeringen (pagina 6-28)
8. Kijkglas motorolieniveau (pagina 6-8)
U5PBD1.book Page 3 Tuesday, August 28, 2001 8:59 AM

BESCHRIJVING
2-4
2
Aanzicht rechterzijde
(XVS1100A)
9. Oliefilterelement (pagina 6-7)
10. Accu (pagina 6-26)
11. Hoofdzekering (pagina 6-28)
12. Contactslot/stuurslot-unit (pagina 3-1)
13. Luchtfilterelement (pagina 6-11)
14. Rempedaal (pagina 3-7)
U5PBD1.book Page 4 Tuesday, August 28, 2001 8:59 AM

BESCHRIJVING
2-5
2
Schakelaars en instrumenten
(XVS1100/XVS1100A)
1. Koppelingshendel (pagina 3-5)
2. Schakelaargroep linkerstuurgreep (pagina 3-4)
3. Chokehendel (pagina 3-10)
4. Snelheidsmeterunit (pagina 3-3)
5. Vuldop brandstoftank (pagina 3-7)
6. Schakelaargroep rechterstuurgreep (pagina 3-5)
7. Gasgreep (pagina 6-13)
8. Remhendel (pagina 3-6)
U5PBD1.book Page 5 Tuesday, August 28, 2001 8:59 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ................................................................... 3-1
Controlelampjes en waarschuwingslampjes ..................................... 3-2
Snelheidsmeterunit ........................................................................... 3-3
Antidiefstal-alarm (optie) ................................................................... 3-4
Stuurschakelaars .............................................................................. 3-4
Koppelingshendel .............................................................................. 3-5
Schakelpedaal (XVS1100) ................................................................. 3-6
Schakelpedaal (XVS1100A)............................................................... 3-6
Remhendel ........................................................................................ 3-6
Rempedaal ........................................................................................ 3-7
Vuldop brandstoftank ......................................................................... 3-7
Brandstof ........................................................................................... 3-8
Brandstofkraan .................................................................................. 3-9
Chokehendel ................................................................................... 3-10
Zadels (XVS1100) ............................................................................ 3-11
Zadels (XVS1100A) ......................................................................... 3-12
Helmbevestiging .............................................................................. 3-13
Opbergcompartiment ...................................................................... 3-14
Afstellen van de schokdemperunit .................................................. 3-15
Bagageriembevestiging ................................................................... 3-18
Zijstandaard .................................................................................... 3-18
Startspersysteem ............................................................................ 3-19
U5PBD1.book Page 1 Tuesday, August 28, 2001 8:59 AM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU00029

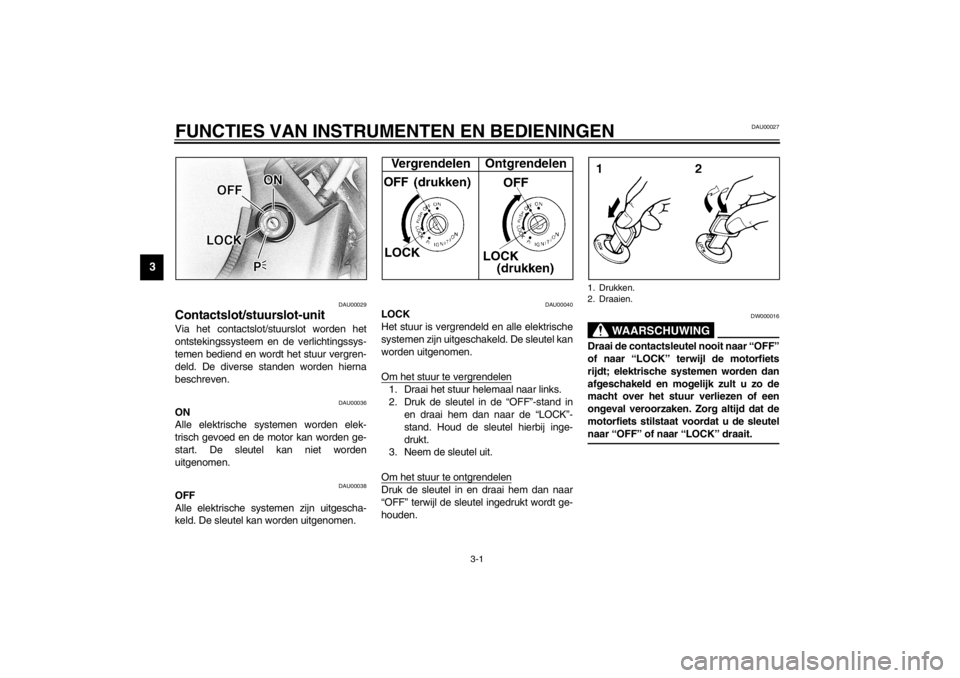

Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
DW000016
WAARSCHUWING
_ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg altijd dat de
motorfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. _1. Drukken.
2. Draaien.
U5PBD1.book Page 1 Tuesday, August 28, 2001 8:59 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU01590
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU03201
Waarschuwingslampje “” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel in.3. Druk op de startknop. Als het controle-
lampje niet gaat branden als de start-
knop wordt ingedrukt, vraag dan een
Yamaha dealer het elektrisch circuit te
testen.
OPMERKING:_ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing.
DAU00061
Controlelampje “” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU00057
Controlelampje “” richtingaanwij-
zers
Dit controlelampje knippert wanneer de
schakelaar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.
1. Waarschuwingslampje “” voor olieniveau
2. Controlelampje “” voor vrijstand
3. Controlelampje “” richtingaanwijzers
4. Waarschuwingslampje motorstoring “”
5. Controlelampje grootlicht “”
U5PBD1.book Page 2 Tuesday, August 28, 2001 8:59 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU03192
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval de Yamaha dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “”.
2. Draai de sleutel naar “ON”. Als het
waarschuwingslampje niet gaat bran-
den, vraag dan een Yamaha dealer
het elektrisch circuit te testen.
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU03193
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
digitale kilometerteller en een ritteller. De
snelheidsmeter toont de actuele rijsnelheid.
De kilometerteller toont de totale afgelegde
afstand. De rittellers tonen de afstand afge-
legd sinds de tellers het laatst werden te-
ruggesteld op nul.
Door indrukken van de “TRIP”-toets wisselt
de weergave tussen kilometerteller-mode,
“ODO”- en ritteller-mode “TRIP”.Om de ritteller terug te stellen wordt deze
geselecteerd door de “TRIP”-toets in te
drukken, waarna de “TRIP”-toets opnieuw
wordt ingedrukt en minstens 1 seconde in-
gedrukt wordt gehouden. De ritteller kan
worden gebruikt om de afstand te schatten
die met een volle brandstoftank kan worden
afgelegd. Deze informatie stelt u in staat de
volgende tankstops te plannen.
OPMERKING:_ Deze motorfiets is niet uitgerust met een
toerenteller; er is echter wel een toerental-
begrenzer ingebouwd die zorgt dat het mo-
tortoerental een waarde van ca. 6.800 tpm,
en de rijsnelheid een waarde van ca.
175 km/u niet kan overschrijden. _
1.“TRIP”-toets
2. Kilometerteller/ritteller
U5PBD1.book Page 3 Tuesday, August 28, 2001 8:59 AM
