YAMAHA XVS1100A 2003 Betriebsanleitungen (in German)

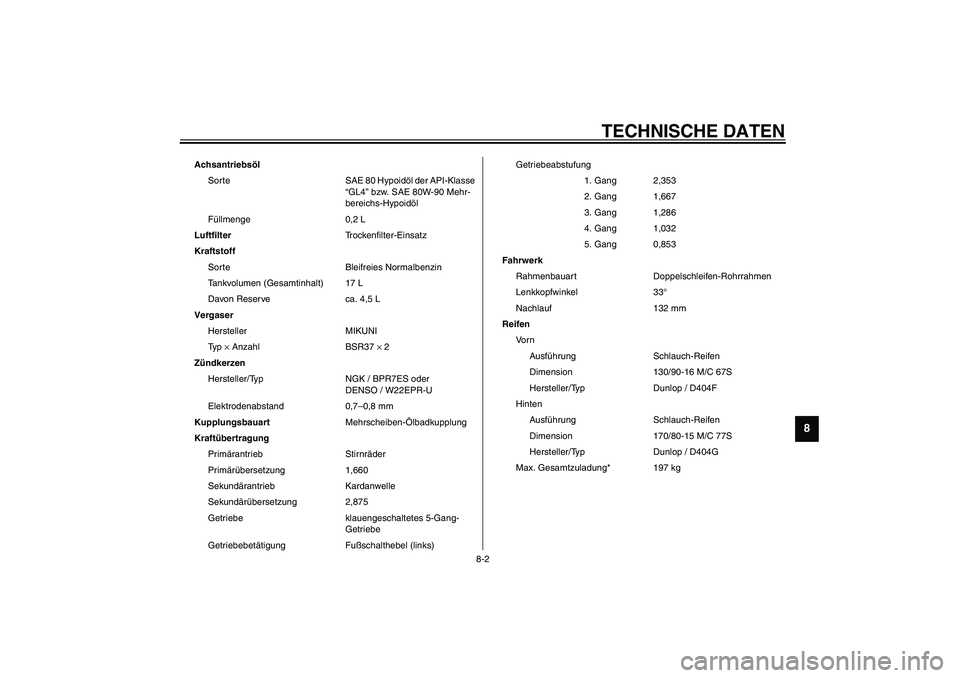

TECHNISCHE DATEN
8-2
8
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90 Mehr-
bereichs-Hypoidöl
Füllmenge 0,2 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 4,5 L
Vergaser
Hersteller MIKUNI
Ty p × Anzahl BSR37 × 2
Zündkerzen
Hersteller/Typ NGK / BPR7ES oder
DENSO / W22EPR-U
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,660
Sekundärantrieb Kardanwelle
Sekundärübersetzung 2,875
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,353
2. Gang 1,667
3. Gang 1,286
4. Gang 1,032
5. Gang 0,853
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 33°
Nachlauf 132 mm
Reifen
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 M/C 67S
Hersteller/Typ Dunlop / D404F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Dunlop / D404G
Max. Gesamtzuladung* 197 kg
G_5ks_Spec.fm Page 2 Thursday, September 12, 2002 4:11 PM

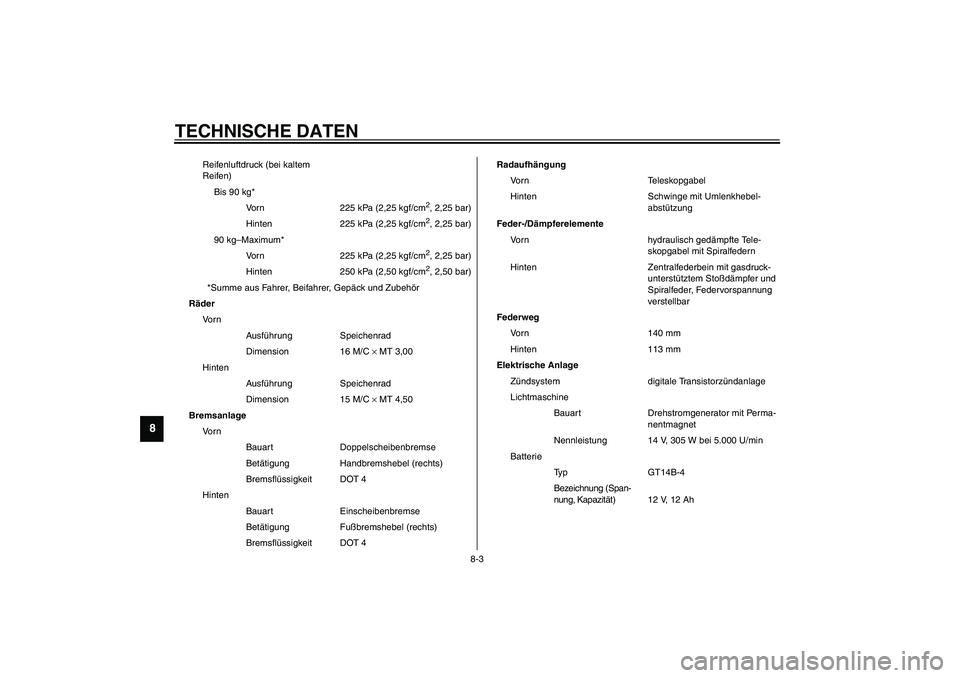

TECHNISCHE DATEN
8-3
8
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Hinten 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–Maximum*
Vorn 225 kPa (2,25 kgf/cm2, 2,25 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Speichenrad
Dimension 16 M/C × MT 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C × MT 4,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder, Federvorspannung
verstellbar
Federweg
Vorn 140 mm
Hinten 113 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung 14 V, 305 W bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
G_5ks_Spec.fm Page 3 Thursday, September 12, 2002 4:11 PM

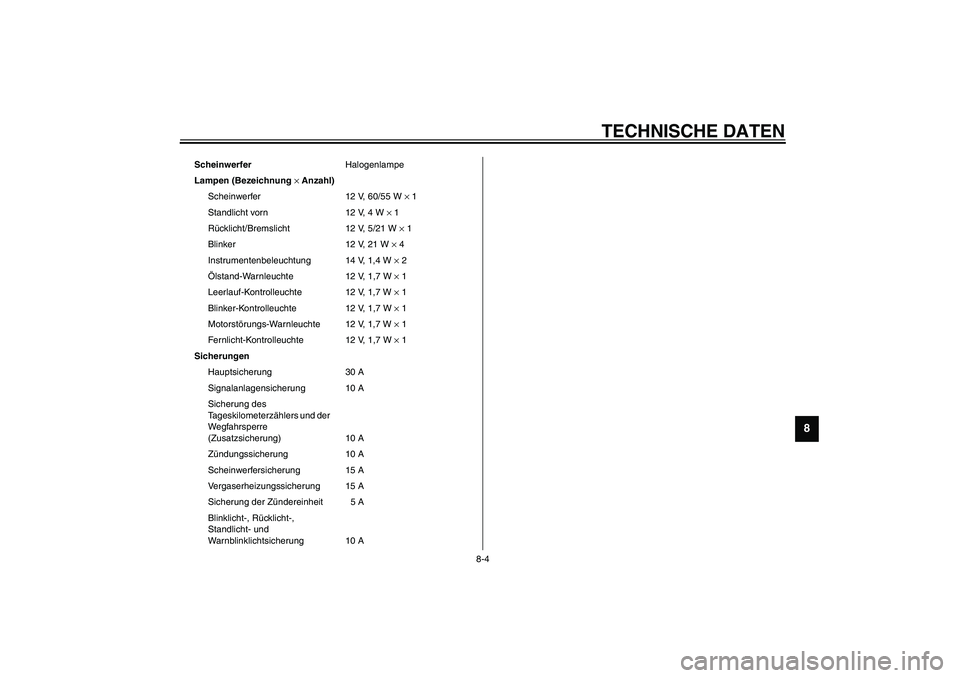

TECHNISCHE DATEN
8-4
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Standlicht vorn 12 V, 4 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 1
Blinker 12 V, 21 W × 4
Instrumentenbeleuchtung 14 V, 1,4 W × 2
Ölstand-Warnleuchte 12 V, 1,7 W × 1
Leerlauf-Kontrolleuchte 12 V, 1,7 W × 1
Blinker-Kontrolleuchte 12 V, 1,7 W × 1
Motorstörungs-Warnleuchte 12 V, 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V, 1,7 W × 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 10 A
Sicherung des
Tageskilometerzählers und der
Wegfahrsperre
(Zusatzsicherung) 10 A
Zündungssicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
Sicherung der Zündereinheit 5 A
Blinklicht-, Rücklicht-,
Standlicht- und
Warnblinklichtsicherung 10 A
G_5ks_Spec.fm Page 4 Thursday, September 12, 2002 4:11 PM

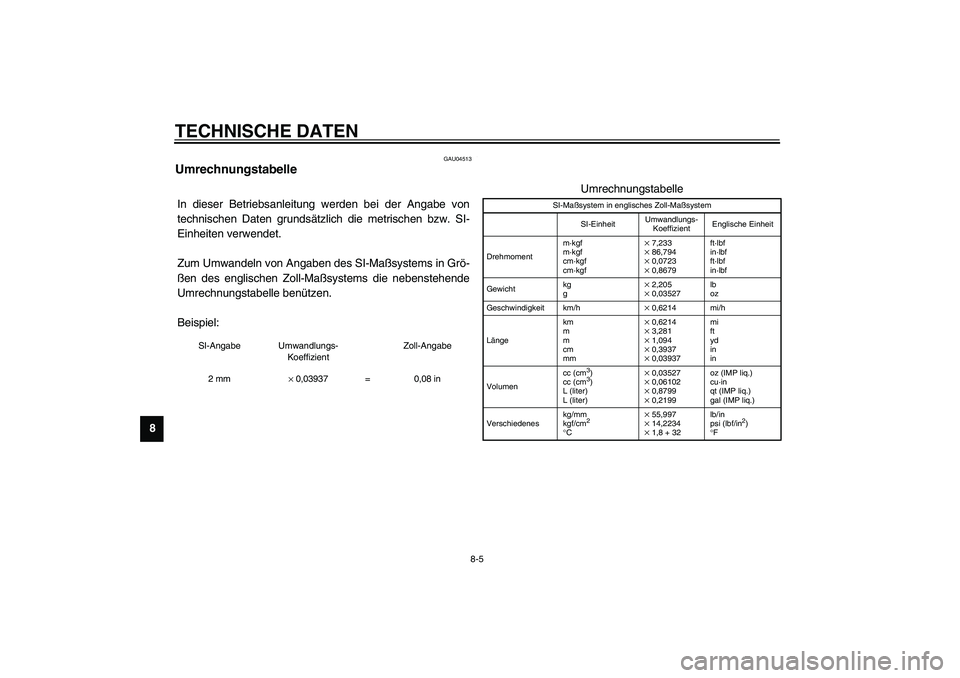

TECHNISCHE DATEN
8-5
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
G_5ks_Spec.fm Page 5 Thursday, September 12, 2002 4:11 PM

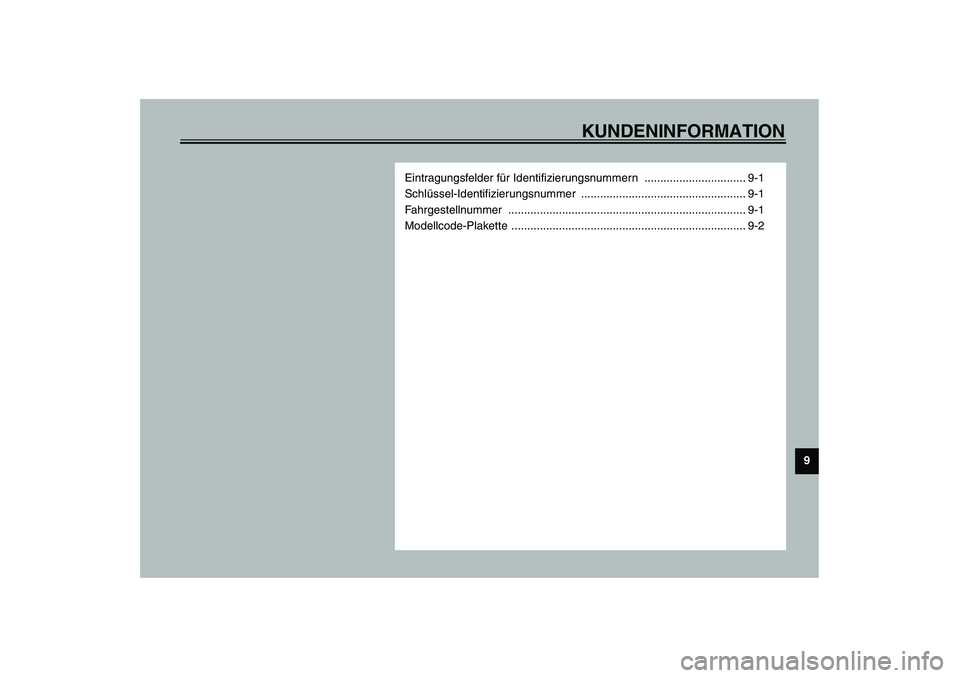

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

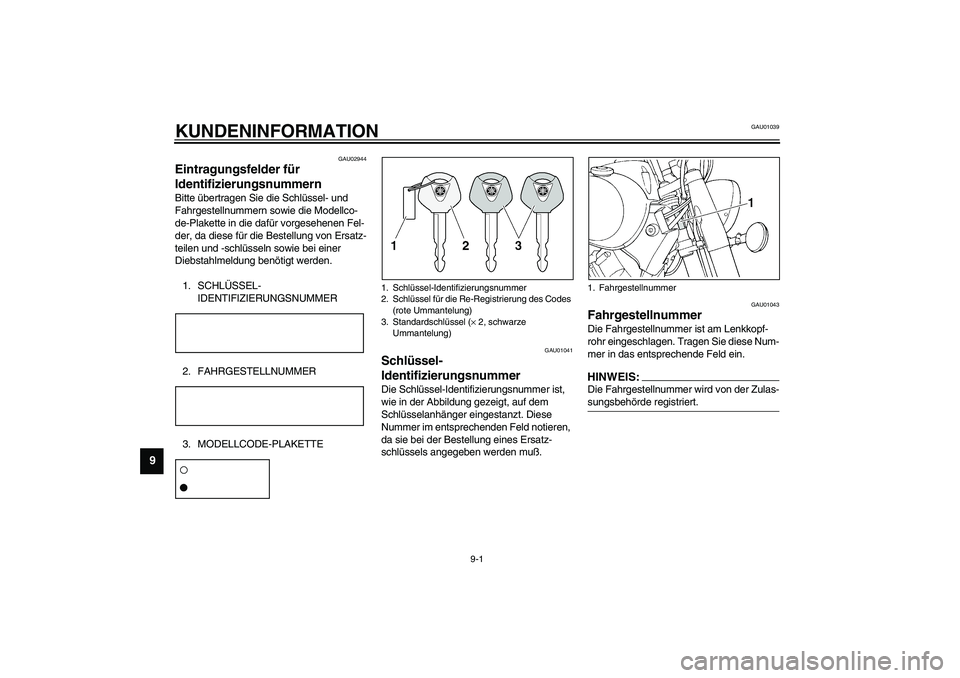

9-1
9
GAU01039
9-KUNDENINFORMATION
GAU02944
Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrgestellnummer Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Codes
(rote Ummantelung)
3. Standardschlüssel (× 2, schwarze
Ummantelung)
1. Fahrgestellnummer
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

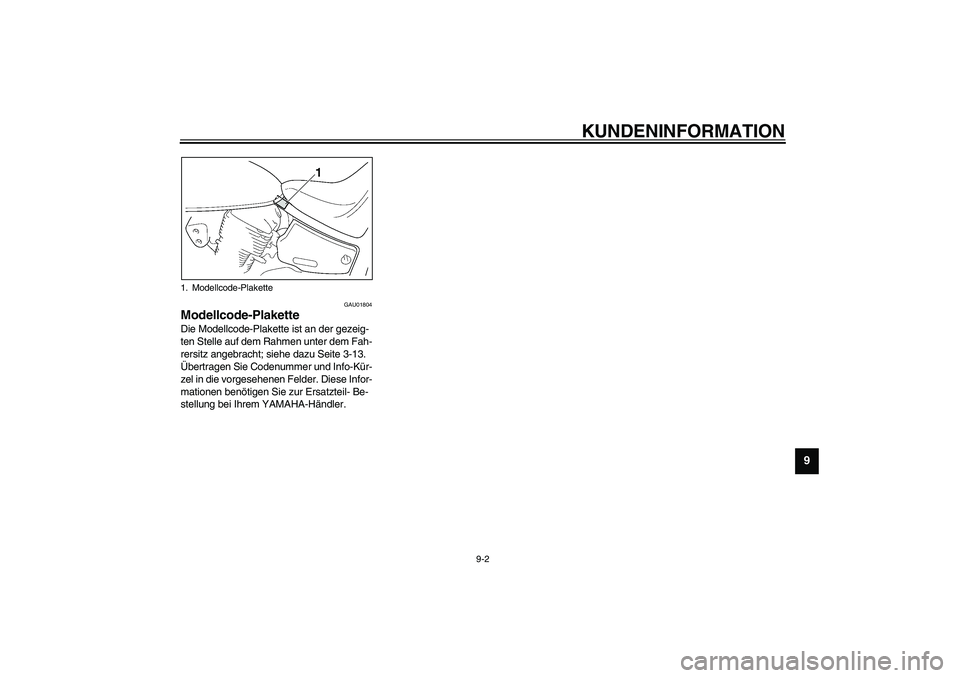

KUNDENINFORMATION
9-2
9
GAU01804
Modellcode-Plakette Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen unter dem Fah-
rersitz angebracht; siehe dazu Seite 3-13.
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil- Be-
stellung bei Ihrem YAMAHA-Händler. 1. Modellcode-Plakette
U5KSG4.book Page 2 Thursday, September 12, 2002 2:47 PM

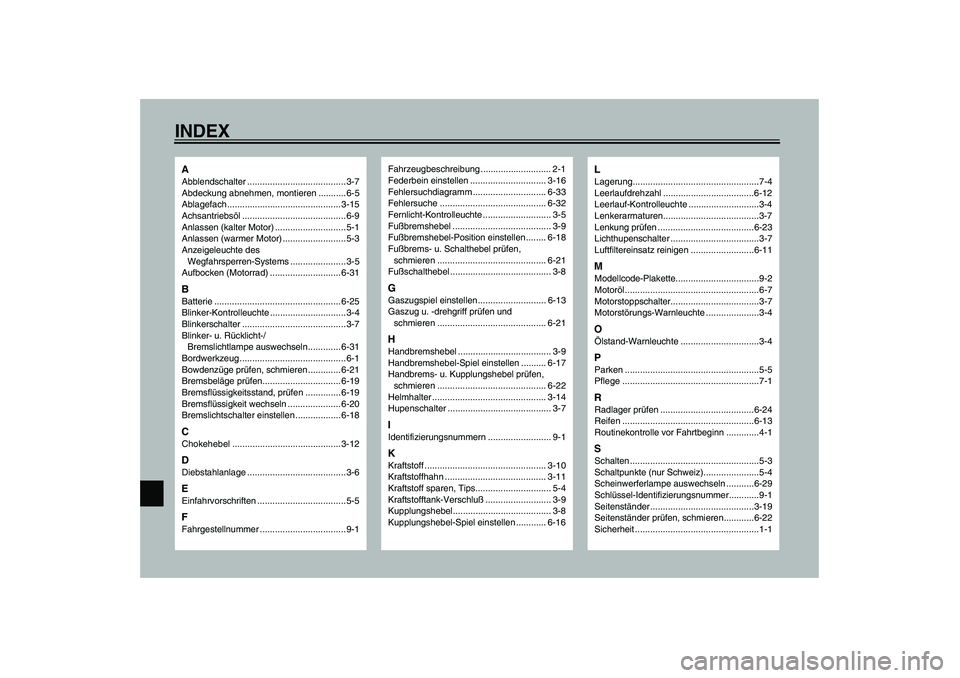

INDEXAAbblendschalter .......................................3-7
Abdeckung abnehmen, montieren ...........6-5
Ablagefach............................................. 3-15
Achsantriebsöl .........................................6-9
Anlassen (kalter Motor) ............................5-1
Anlassen (warmer Motor) .........................5-3
Anzeigeleuchte des
Wegfahrsperren-Systems ...................... 3-5
Aufbocken (Motorrad) ............................ 6-31BBatterie .................................................. 6-25
Blinker-Kontrolleuchte ..............................3-4
Blinkerschalter .........................................3-7
Blinker- u. Rücklicht-/
Bremslichtlampe auswechseln............. 6-31
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-21
Bremsbeläge prüfen............................... 6-19
Bremsflüssigkeitsstand, prüfen .............. 6-19
Bremsflüssigkeit wechseln ..................... 6-20
Bremslichtschalter einstellen .................. 6-18CChokehebel ........................................... 3-12DDiebstahlanlage .......................................3-6EEinfahrvorschriften ...................................5-5FFahrgestellnummer ..................................9-1
Fahrzeugbeschreibung ............................ 2-1
Federbein einstellen .............................. 3-16
Fehlersuchdiagramm ............................. 6-33
Fehlersuche .......................................... 6-32
Fernlicht-Kontrolleuchte ........................... 3-5
Fußbremshebel ....................................... 3-9
Fußbremshebel-Position einstellen ........ 6-18
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-21
Fußschalthebel ........................................ 3-8GGaszugspiel einstellen........................... 6-13
Gaszug u. -drehgriff prüfen und
schmieren ........................................... 6-21HHandbremshebel ..................................... 3-9
Handbremshebel-Spiel einstellen .......... 6-17
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-22
Helmhalter ............................................. 3-14
Hupenschalter ......................................... 3-7IIdentifizierungsnummern ......................... 9-1KKraftstoff ................................................ 3-10
Kraftstoffhahn ........................................ 3-11
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Verschluß.......................... 3-9
Kupplungshebel....................................... 3-8
Kupplungshebel-Spiel einstellen ............ 6-16
LLagerung..................................................7-4
Leerlaufdrehzahl ....................................6-12
Leerlauf-Kontrolleuchte ............................3-4
Lenkerarmaturen......................................3-7
Lenkung prüfen ......................................6-23
Lichthupenschalter ...................................3-7
Luftfiltereinsatz reinigen .........................6-11MModellcode-Plakette.................................9-2
Motoröl.....................................................6-7
Motorstoppschalter...................................3-7
Motorstörungs-Warnleuchte .....................3-4OÖlstand-Warnleuchte ...............................3-4PParken .....................................................5-5
Pflege ......................................................7-1RRadlager prüfen .....................................6-24
Reifen ....................................................6-13
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-3
Schaltpunkte (nur Schweiz)......................5-4
Scheinwerferlampe auswechseln ...........6-29
Schlüssel-Identifizierungsnummer............9-1
Seitenständer .........................................3-19
Seitenständer prüfen, schmieren............6-22
Sicherheit .................................................1-1
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

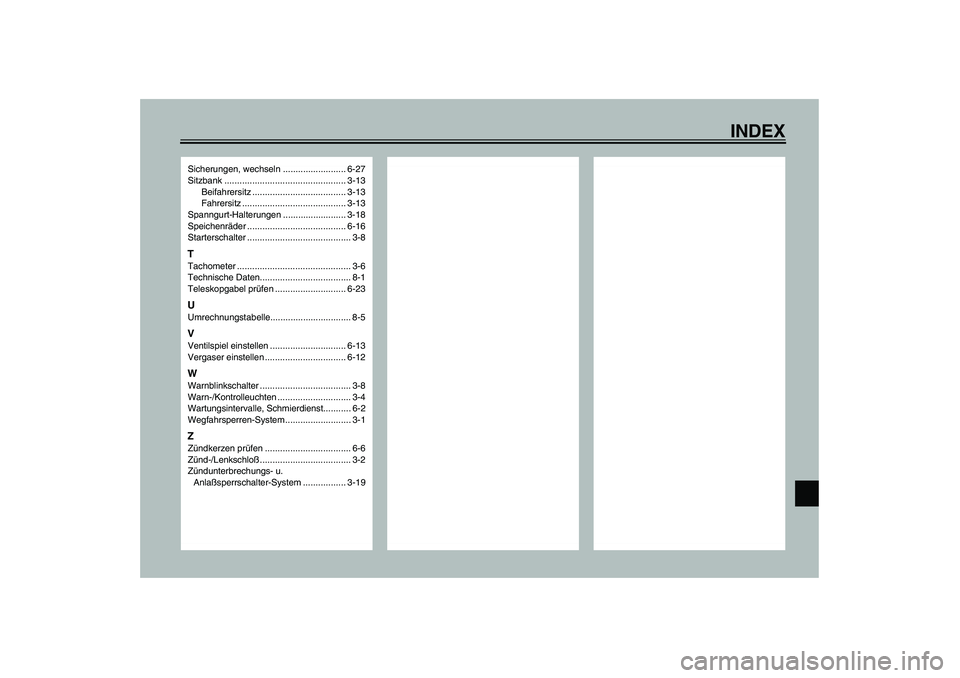

INDEX
Sicherungen, wechseln ......................... 6-27
Sitzbank ................................................ 3-13
Beifahrersitz ..................................... 3-13
Fahrersitz ......................................... 3-13
Spanngurt-Halterungen ......................... 3-18
Speichenräder ....................................... 6-16
Starterschalter ......................................... 3-8TTachometer ............................................. 3-6
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-23UUmrechnungstabelle................................ 8-5VVentilspiel einstellen .............................. 6-13
Vergaser einstellen ................................ 6-12WWarnblinkschalter .................................... 3-8
Warn-/Kontrolleuchten ............................. 3-4
Wartungsintervalle, Schmierdienst........... 6-2
Wegfahrsperren-System.......................... 3-1ZZündkerzen prüfen .................................. 6-6
Zünd-/Lenkschloß.................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................. 3-19
U5KSG4.book Page 2 Thursday, September 12, 2002 2:47 PM
