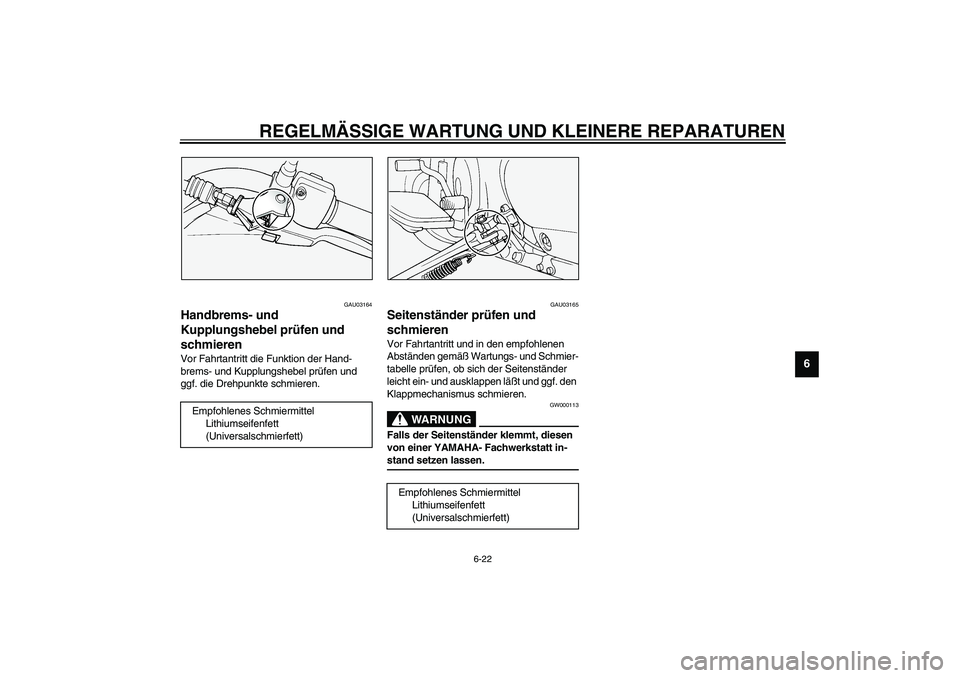

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU03164
Handbrems- und
Kupplungshebel prüfen und
schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle prüfen, ob sich der Seitenständer
leicht ein- und ausklappen läßt und ggf. den
Klappmechanismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
von einer YAMAHA- Fachwerkstatt in-
stand setzen lassen. _
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
U5KSG4.book Page 22 Thursday, September 12, 2002 2:47 PM

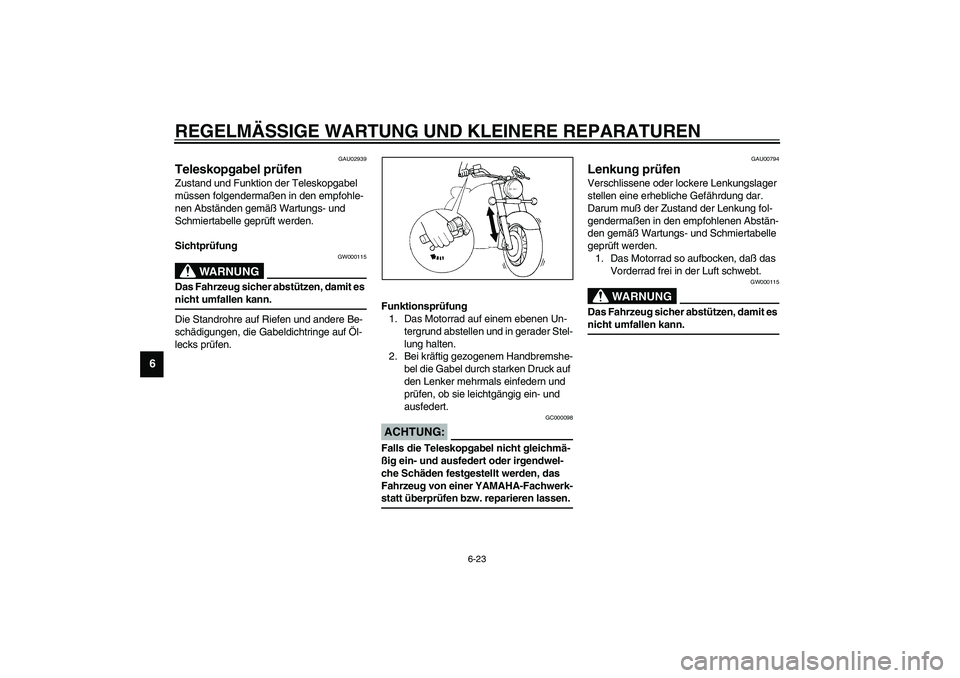

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer YAMAHA-Fachwerk-
statt überprüfen bzw. reparieren lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
U5KSG4.book Page 23 Thursday, September 12, 2002 2:47 PM

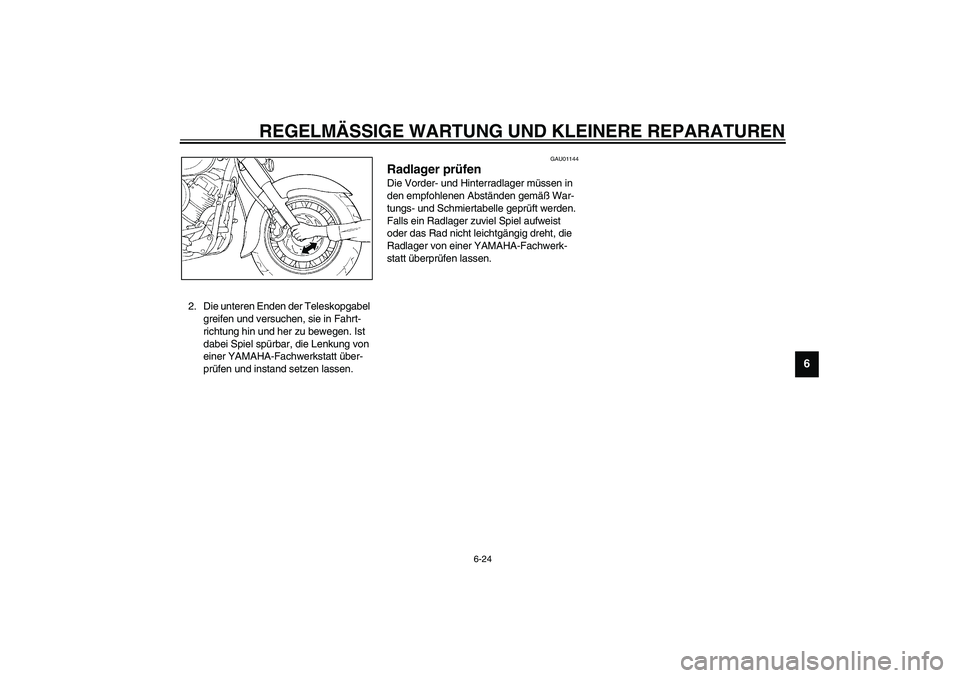

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer YAMAHA-Fachwerkstatt über-
prüfen und instand setzen lassen.
GAU01144
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer YAMAHA-Fachwerk-
statt überprüfen lassen.
U5KSG4.book Page 24 Thursday, September 12, 2002 2:47 PM

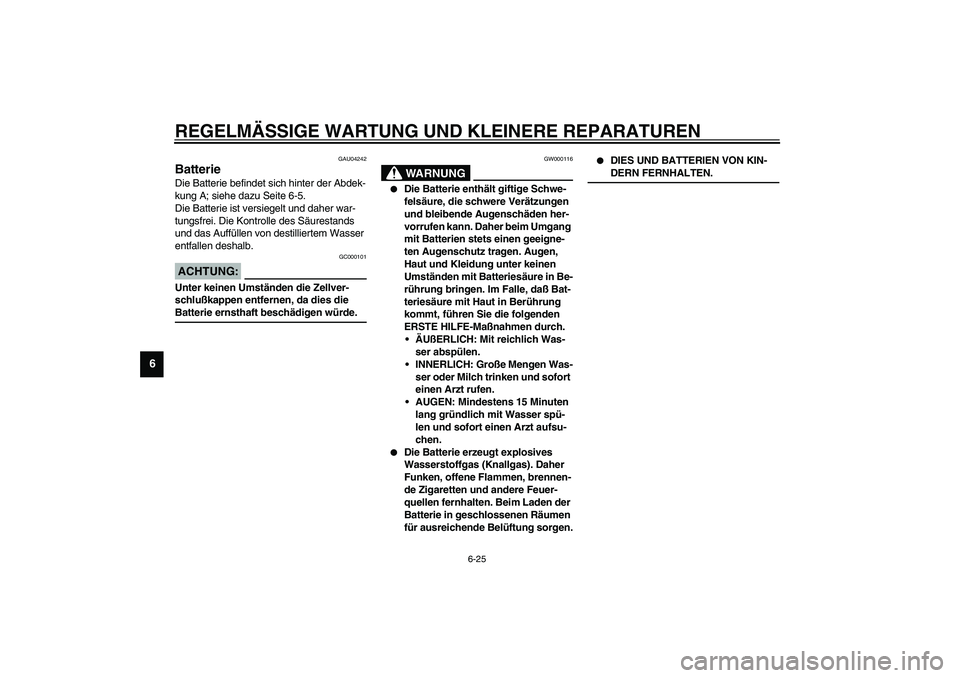

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU04242
Batterie Die Batterie befindet sich hinter der Abdek-
kung A; siehe dazu Seite 6-5.
Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen würde. _
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß Bat-
teriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
_
U5KSG4.book Page 25 Thursday, September 12, 2002 2:47 PM

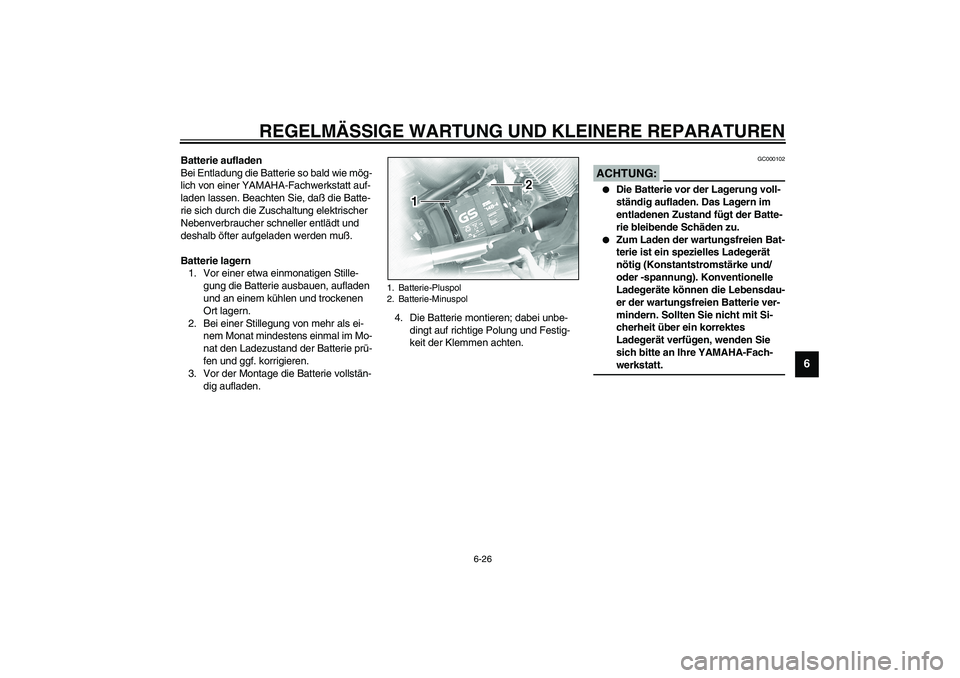

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer YAMAHA-Fachwerkstatt auf-
laden lassen. Beachten Sie, daß die Batte-
rie sich durch die Zuschaltung elektrischer
Nebenverbraucher schneller entlädt und
deshalb öfter aufgeladen werden muß.
Batterie lagern
1. Vor einer etwa einmonatigen Stille-
gung die Batterie ausbauen, aufladen
und an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als ei-
nem Monat mindestens einmal im Mo-
nat den Ladezustand der Batterie prü-
fen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Die Batterie montieren; dabei unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
GC000102
ACHTUNG:_

Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand fügt der Batte-
rie bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder -spannung). Konventionelle
Ladegeräte können die Lebensdau-
er der wartungsfreien Batterie ver-
mindern. Sollten Sie nicht mit Si-
cherheit über ein korrektes
Ladegerät verfügen, wenden Sie
sich bitte an Ihre YAMAHA-Fach-
werkstatt.
_
1. Batterie-Pluspol
2. Batterie-Minuspol
U5KSG4.book Page 26 Thursday, September 12, 2002 2:47 PM

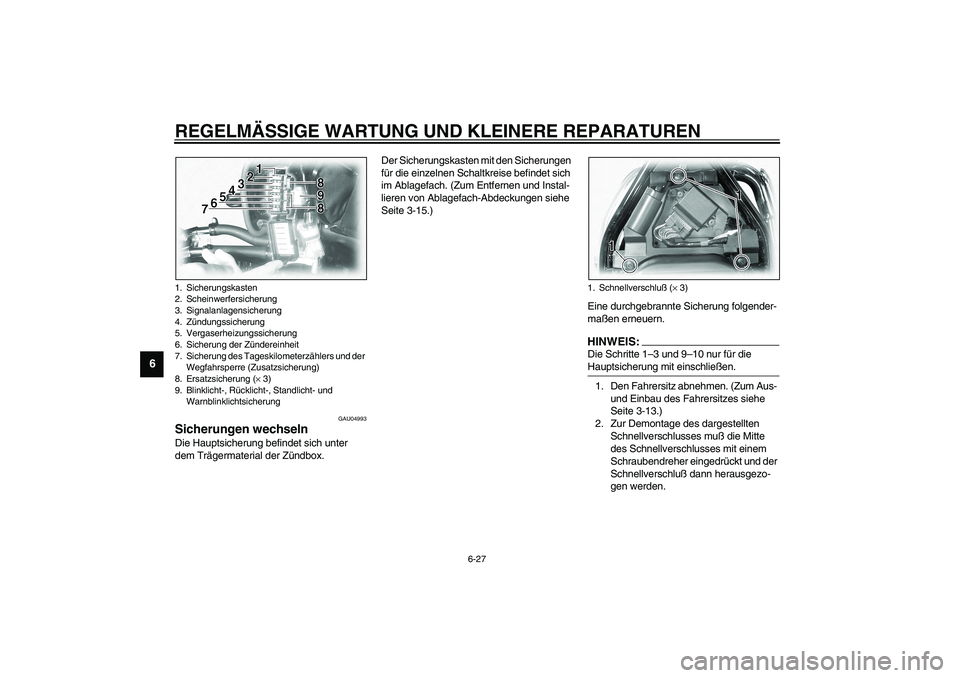

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
GAU04993
Sicherungen wechseln Die Hauptsicherung befindet sich unter
dem Trägermaterial der Zündbox.Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
im Ablagefach. (Zum Entfernen und Instal-
lieren von Ablagefach-Abdeckungen siehe
Seite 3-15.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
HINWEIS:_ Die Schritte 1–3 und 9–10 nur für die
Hauptsicherung mit einschließen. _1. Den Fahrersitz abnehmen. (Zum Aus-
und Einbau des Fahrersitzes siehe
Seite 3-13.)
2. Zur Demontage des dargestellten
Schnellverschlusses muß die Mitte
des Schnellverschlusses mit einem
Schraubendreher eingedrückt und der
Schnellverschluß dann herausgezo-
gen werden.
1. Sicherungskasten
2. Scheinwerfersicherung
3. Signalanlagensicherung
4. Zündungssicherung
5. Vergaserheizungssicherung
6. Sicherung der Zündereinheit
7. Sicherung des Tageskilometerzählers und der
Wegfahrsperre (Zusatzsicherung)
8. Ersatzsicherung (× 3)
9. Blinklicht-, Rücklicht-, Standlicht- und
Warnblinklichtsicherung
1. Schnellverschluß (× 3)
U5KSG4.book Page 27 Thursday, September 12, 2002 2:47 PM

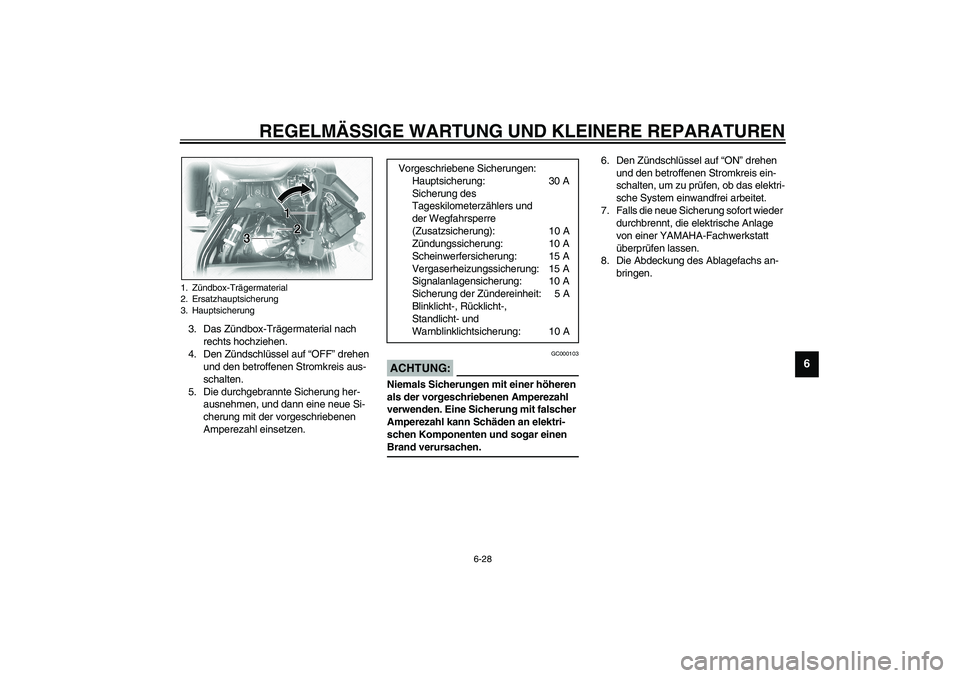

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
3. Das Zündbox-Trägermaterial nach
rechts hochziehen.
4. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
5. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _
6. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
7. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
8. Die Abdeckung des Ablagefachs an-
bringen.
1. Zündbox-Trägermaterial
2. Ersatzhauptsicherung
3. Hauptsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung: 30 A
Sicherung des
Tageskilometerzählers und
der Wegfahrsperre
(Zusatzsicherung): 10 A
Zündungssicherung: 10 A
Scheinwerfersicherung: 15 A
Vergaserheizungssicherung: 15 A
Signalanlagensicherung: 10 A
Sicherung der Zündereinheit: 5 A
Blinklicht-, Rücklicht-,
Standlicht- und
Warnblinklichtsicherung: 10 A
U5KSG4.book Page 28 Thursday, September 12, 2002 2:47 PM

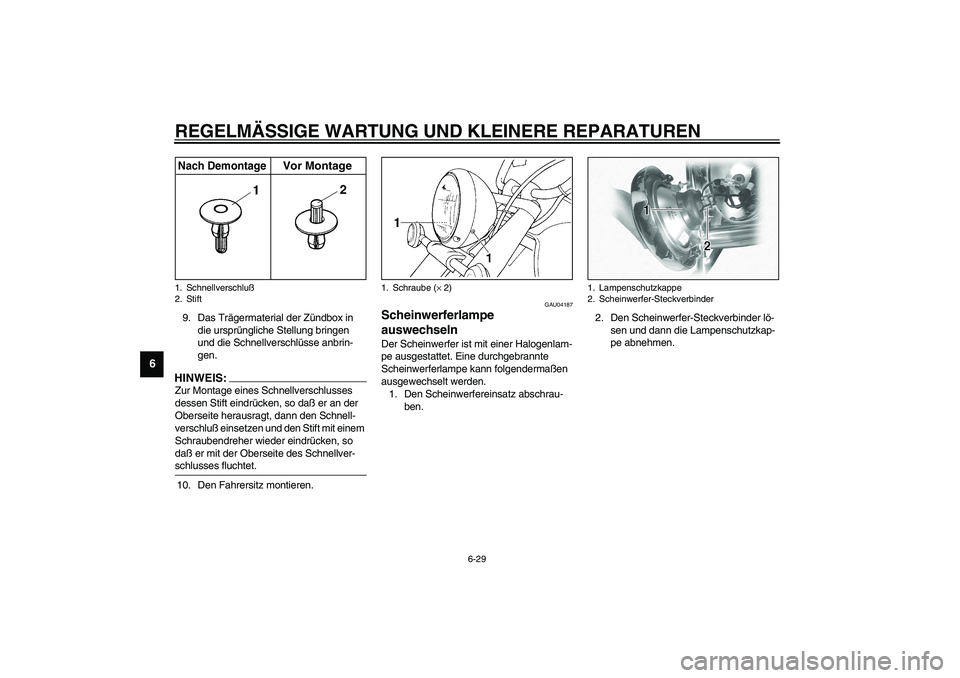

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
9. Das Trägermaterial der Zündbox in
die ursprüngliche Stellung bringen
und die Schnellverschlüsse anbrin-
gen.HINWEIS:_ Zur Montage eines Schnellverschlusses
dessen Stift eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und den Stift mit einem
Schraubendreher wieder eindrücken, so
daß er mit der Oberseite des Schnellver-
schlusses fluchtet. _10. Den Fahrersitz montieren.
GAU04187
Scheinwerferlampe
auswechseln Der Scheinwerfer ist mit einer Halogenlam-
pe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
1. Schnellverschluß
2. StiftNach Demontage
Vor Montage
1. Schraube (× 2)
1. Lampenschutzkappe
2. Scheinwerfer-Steckverbinder
U5KSG4.book Page 29 Thursday, September 12, 2002 2:47 PM

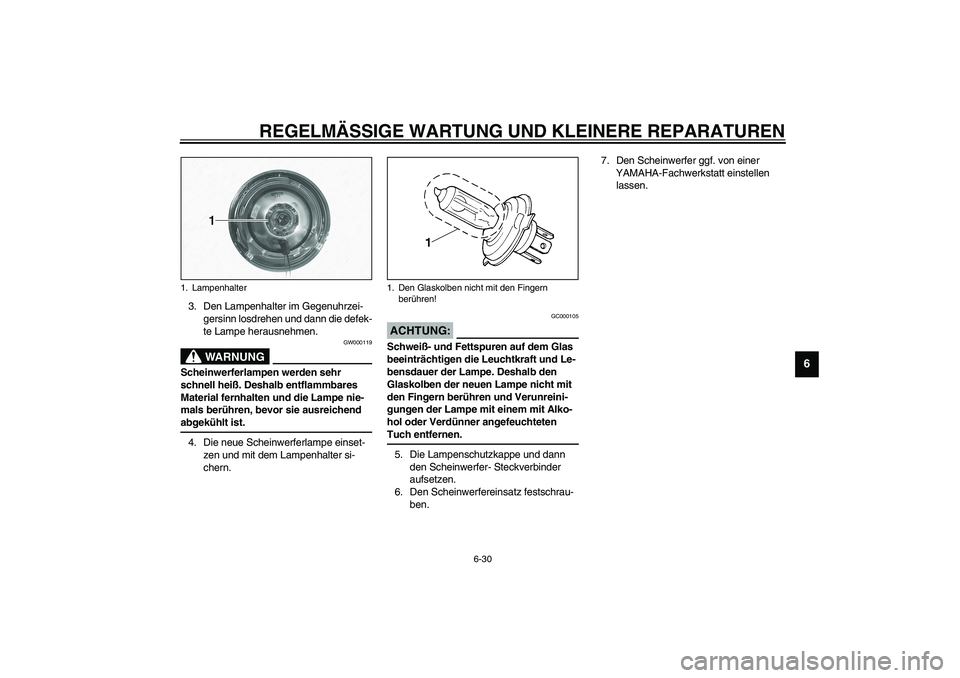

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
3. Den Lampenhalter im Gegenuhrzei-
gersinn losdrehen und dann die defek-
te Lampe herausnehmen.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _5. Die Lampenschutzkappe und dann
den Scheinwerfer- Steckverbinder
aufsetzen.
6. Den Scheinwerfereinsatz festschrau-
ben.7. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
1. Lampenhalter
1. Den Glaskolben nicht mit den Fingern
berühren!
U5KSG4.book Page 30 Thursday, September 12, 2002 2:47 PM

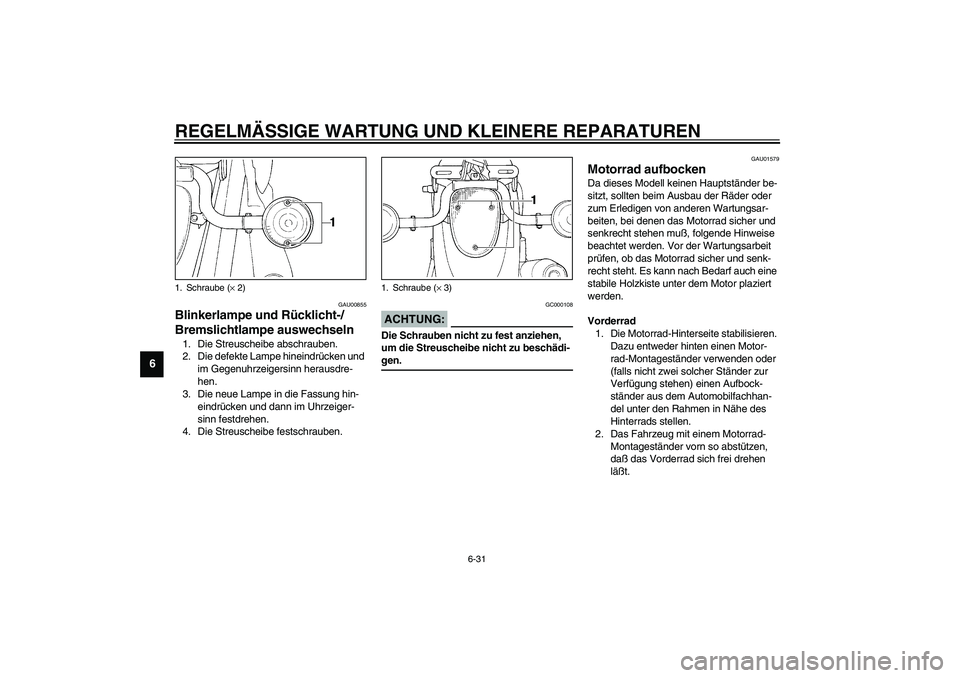

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GAU00855
Blinkerlampe und Rücklicht-/
Bremslichtlampe auswechseln 1. Die Streuscheibe abschrauben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. _
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsar-
beiten, bei denen das Motorrad sicher und
senkrecht stehen muß, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor plaziert
werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisieren.
Dazu entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.
1. Schraube (× 2)
1. Schraube (× 3)
U5KSG4.book Page 31 Thursday, September 12, 2002 2:47 PM
