FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU04877
Waarschuwingslampje “” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha-dealer om het elektrisch
circuit te testen.
OPMERKING:_ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing. _
DAU00061
Controlelampje “” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU00057
Controlelampje “” richtingaanwij-
zers
Dit controlelampje knippert wanneer de
schakelaar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.
DAU04585
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha-dealer om het elektrisch circuit te
testen.
1. Waarschuwingslampje “” voor olieniveau
2. Controlelampje “” voor vrijstand
3. Controlelampje “” richtingaanwijzers
4. Waarschuwingslampje motorstoring “”
5. Controlelampje startblokkering “”
6. Controlelampje grootlicht “”
U5KSD4.book Page 4 Thursday, September 12, 2002 4:23 PM
Page 22 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU04991*

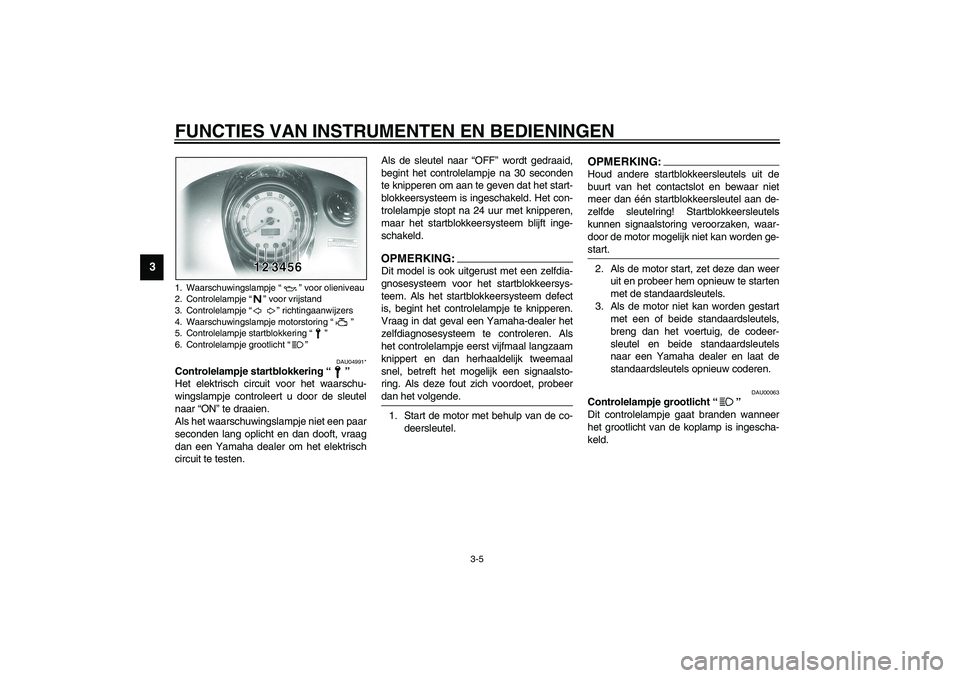

Controlelampje startblokkering “”
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:_ Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, begint het controlelampje te knipperen.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren. Als
het controlelampje eerst vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, betreft het mogelijk een signaalsto-
ring. Als deze fout zich voordoet, probeer
dan het volgende. _1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:_ Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start. _2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
1. Waarschuwingslampje “” voor olieniveau
2. Controlelampje “” voor vrijstand
3. Controlelampje “” richtingaanwijzers
4. Waarschuwingslampje motorstoring “”
5. Controlelampje startblokkering “”
6. Controlelampje grootlicht “”U5KSD4.book Page 5 Thursday, September 12, 2002 4:23 PM
Page 23 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU03193

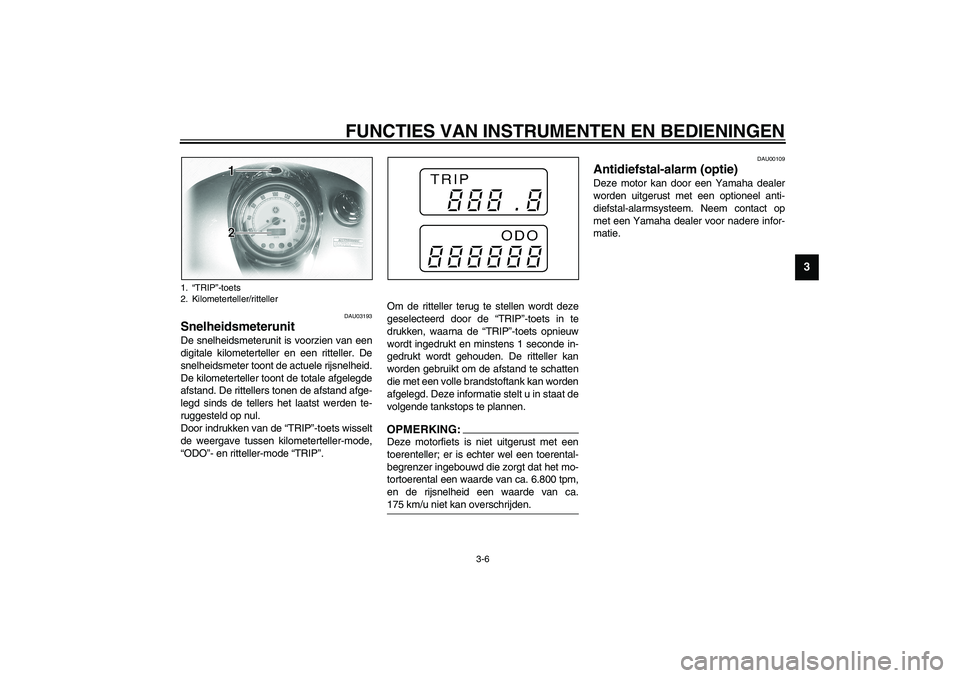

Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
digitale kilometerteller en een ritteller. De
snelheidsmeter toont de actuele rijsnelheid.
De kilometerteller toont de totale afgelegde
afstand. De rittellers tonen de afstand afge-
legd sinds de tellers het laatst werden te-
ruggesteld op nul.
Door indrukken van de “TRIP”-toets wisselt
de weergave tussen kilometerteller-mode,
“ODO”- en ritteller-mode “TRIP”.Om de ritteller terug te stellen wordt deze
geselecteerd door de “TRIP”-toets in te
drukken, waarna de “TRIP”-toets opnieuw
wordt ingedrukt en minstens 1 seconde in-
gedrukt wordt gehouden. De ritteller kan
worden gebruikt om de afstand te schatten
die met een volle brandstoftank kan worden
afgelegd. Deze informatie stelt u in staat de
volgende tankstops te plannen.
OPMERKING:_ Deze motorfiets is niet uitgerust met een
toerenteller; er is echter wel een toerental-
begrenzer ingebouwd die zorgt dat het mo-
tortoerental een waarde van ca. 6.800 tpm,
en de rijsnelheid een waarde van ca.
175 km/u niet kan overschrijden. _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
1.“TRIP”-toets
2. Kilometerteller/ritteller
U5KSD4.book Page 6 Thursday, September 12, 2002 4:23 PM
Page 24 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU00118

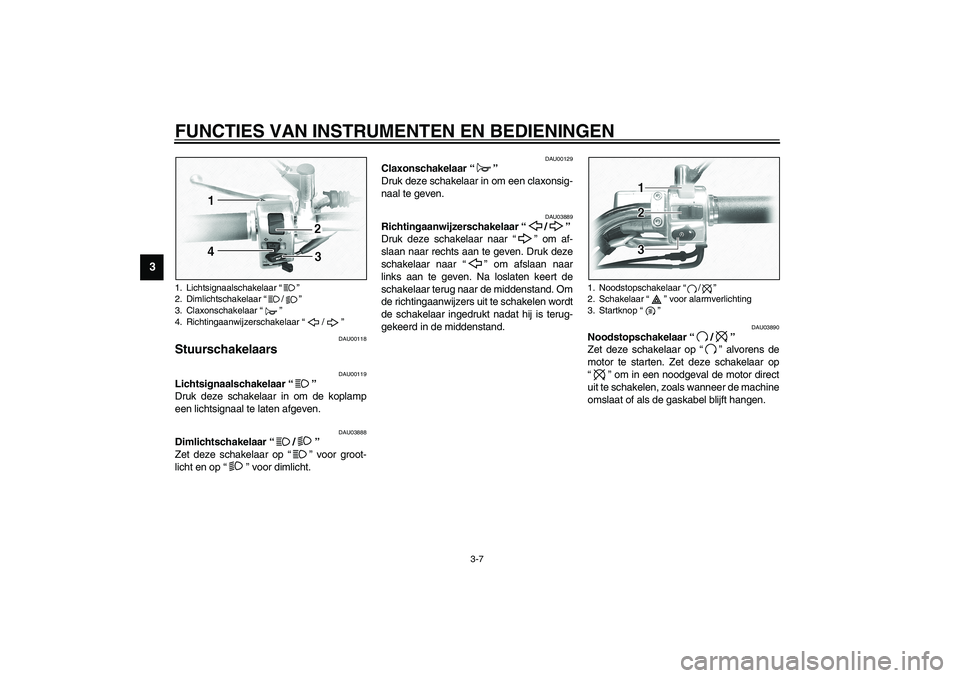

Stuurschakelaars
DAU00119
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
DAU00129
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU03889
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU03890
Noodstopschakelaar “/”
Zet deze schakelaar op “” alvorens de
motor te starten. Zet deze schakelaar op
“” om in een noodgeval de motor direct
uit te schakelen, zoals wanneer de machine
omslaat of als de gaskabel blijft hangen.
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Claxonschakelaar “”
4. Richtingaanwijzerschakelaar “/”
1. Noodstopschakelaar “/”
2. Schakelaar “” voor alarmverlichting
3. Startknop “”
U5KSD4.book Page 7 Thursday, September 12, 2002 4:23 PM
Page 25 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU03826

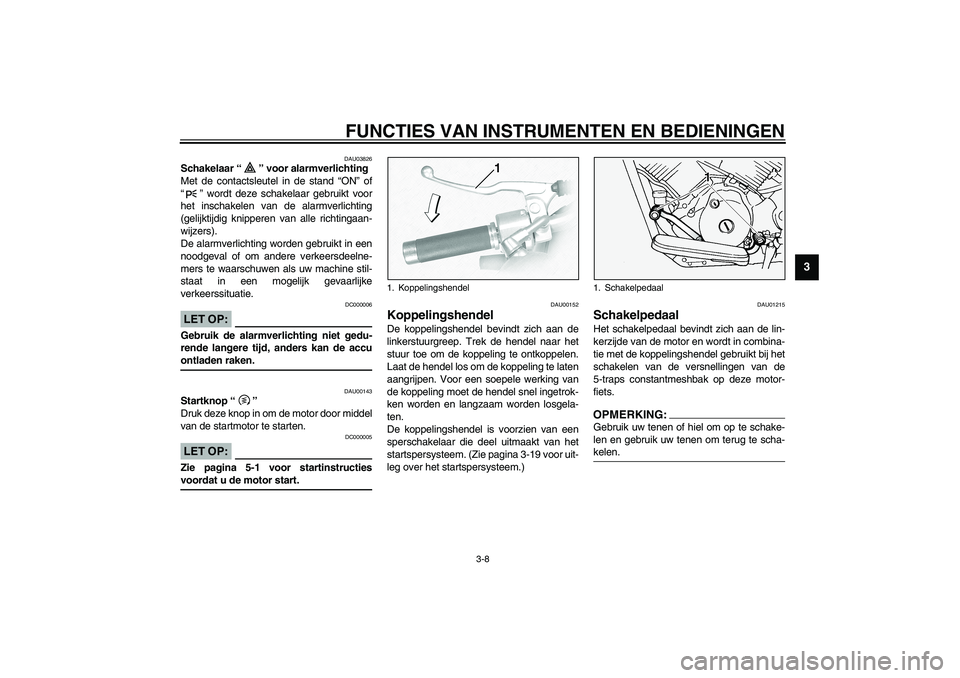

Schakelaar “” voor alarmverlichting
Met de contactsleutel in de stand “ON” of
“” wordt deze schakelaar gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting worden gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
DC000006
LET OP:_ Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU00143
Startknop “”
Druk deze knop in om de motor door middel
van de startmotor te starten.
DC000005
LET OP:_ Zie pagina 5-1 voor startinstructies
voordat u de motor start. _
DAU00152
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-19 voor uit-
leg over het startspersysteem.)
DAU01215
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
5-traps constantmeshbak op deze motor-
fiets.OPMERKING:_ Gebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-
kelen. _
1. Koppelingshendel
1. Schakelpedaal
U5KSD4.book Page 8 Thursday, September 12, 2002 4:23 PM
Page 26 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU00158

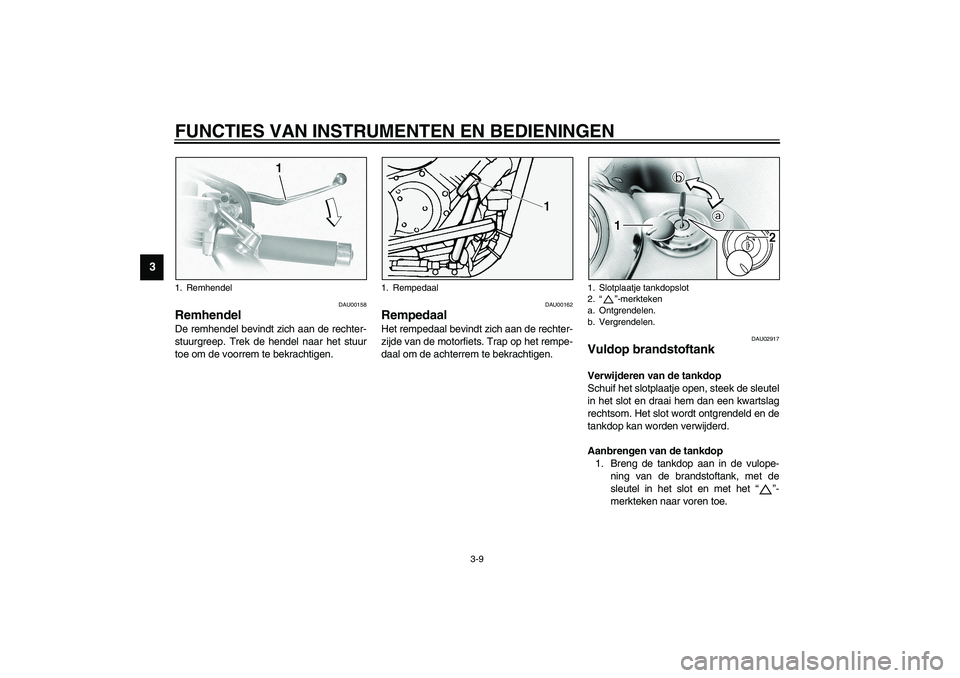

Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
DAU00162
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU02917
Vuldop brandstoftank Verwijderen van de tankdop
Schuif het slotplaatje open, steek de sleutel
in het slot en draai hem dan een kwartslag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het “”-
merkteken naar voren toe.
1. Remhendel
1. Rempedaal
1. Slotplaatje tankdopslot
2.“”-merkteken
a. Ontgrendelen.
b. Vergrendelen.
U5KSD4.book Page 9 Thursday, September 12, 2002 4:23 PM
Page 27 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3

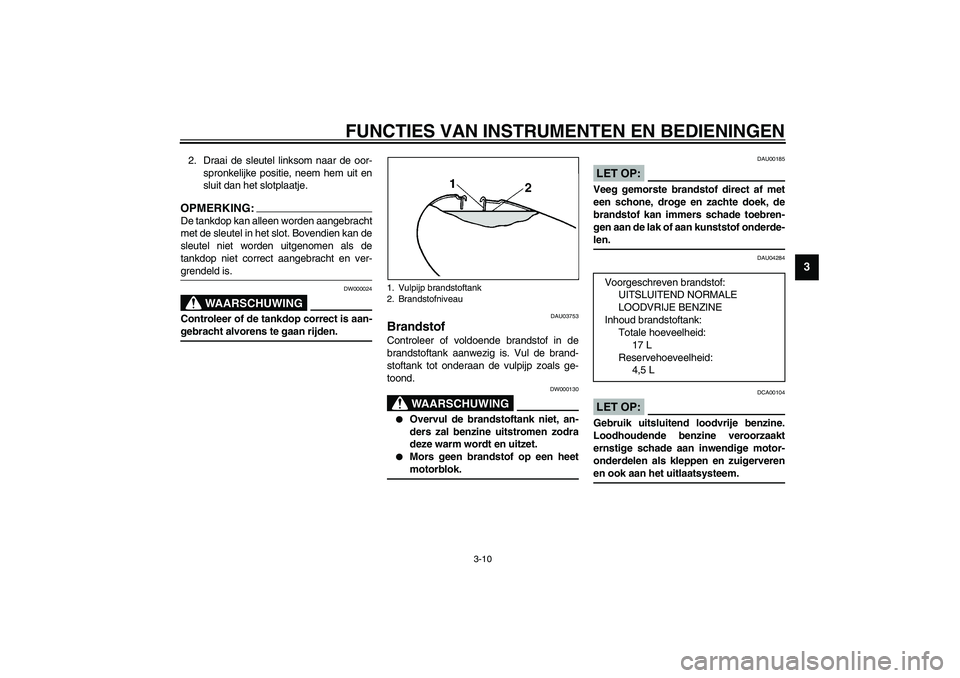

2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.OPMERKING:_ De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is. _
DW000024
WAARSCHUWING
_ Controleer of de tankdop correct is aan-
gebracht alvorens te gaan rijden. _
DAU03753
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
DW000130
WAARSCHUWING
_
Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.
Mors geen brandstof op een heet
motorblok.
_
DAU00185
LET OP:_ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. _
DAU04284
DCA00104
LET OP:_ Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem. _
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
Totale hoeveelheid:
17 L
Reservehoeveelheid:
4,5 L
U5KSD4.book Page 10 Thursday, September 12, 2002 4:23 PM
Page 28 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-

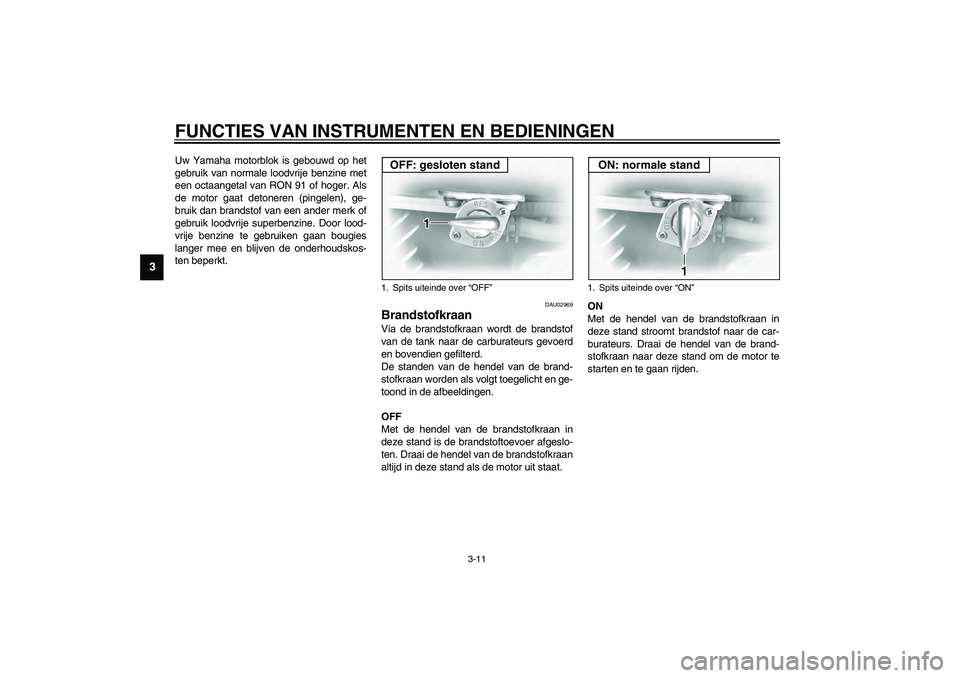

bruik dan brandstof van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
DAU02969
Brandstofkraan Via de brandstofkraan wordt de brandstof
van de tank naar de carburateurs gevoerd
en bovendien gefilterd.
De standen van de hendel van de brand-
stofkraan worden als volgt toegelicht en ge-
toond in de afbeeldingen.
OFF
Met de hendel van de brandstofkraan in
deze stand is de brandstoftoevoer afgeslo-
ten. Draai de hendel van de brandstofkraan
altijd in deze stand als de motor uit staat.ON
Met de hendel van de brandstofkraan in
deze stand stroomt brandstof naar de car-
burateurs. Draai de hendel van de brand-
stofkraan naar deze stand om de motor te
starten en te gaan rijden.1. Spits uiteinde over “OFF”OFF: gesloten stand
1. Spits uiteinde over “ON”ON: normale stand
U5KSD4.book Page 11 Thursday, September 12, 2002 4:23 PM

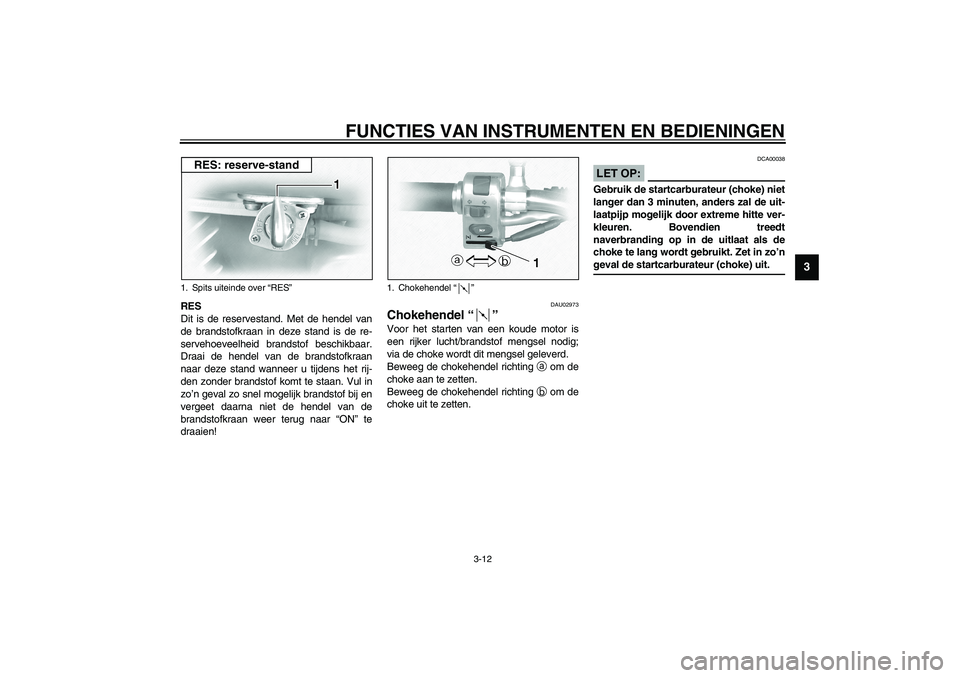

Page 29 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
RES
Dit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de re-
servehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan
naar deze stand wanneer u tijdens het rij-
den zonder brandstof komt te staan. Vul in
zo’n geval zo snel mogelijk brandstof bij en
vergeet daarna niet de hendel van de
brandstofkraan weer terug naar “ON” te
draaien!
DAU02973
Chokehendel “” Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de chokehendel richting
a om de
choke aan te zetten.
Beweeg de chokehendel richting
b om de
choke uit te zetten.
DCA00038
LET OP:_ Gebruik de startcarburateur (choke) niet
langer dan 3 minuten, anders zal de uit-
laatpijp mogelijk door extreme hitte ver-
kleuren. Bovendien treedt
naverbranding op in de uitlaat als de
choke te lang wordt gebruikt. Zet in zo’n
geval de startcarburateur (choke) uit. _
1. Spits uiteinde over “RES”
RES: reserve-stand
1. Chokehendel “”
U5KSD4.book Page 12 Thursday, September 12, 2002 4:23 PM

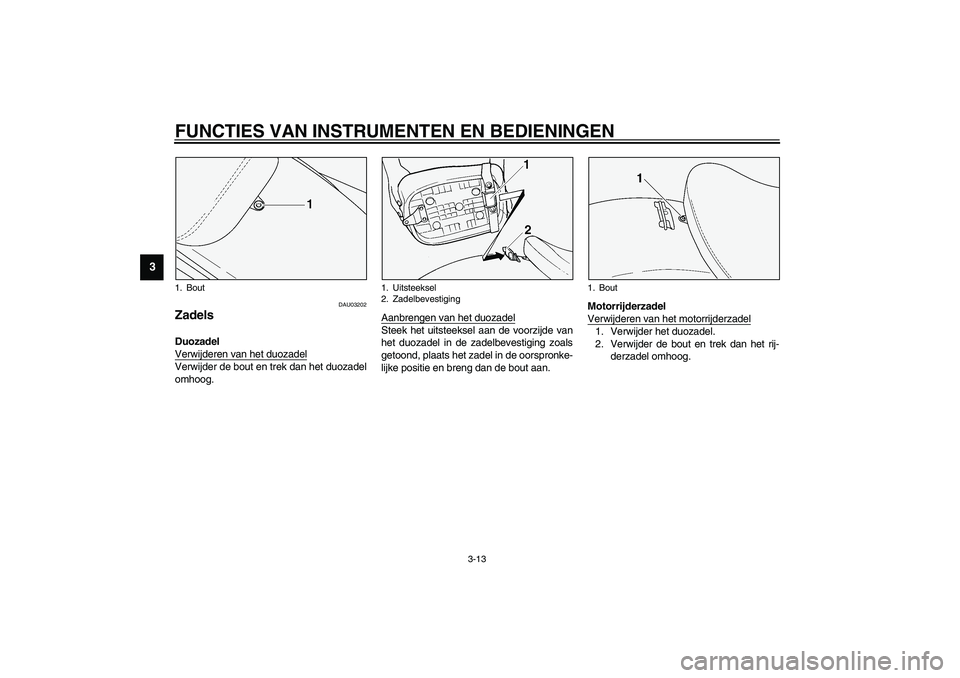

Page 30 of 102

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU03202
Zadels Duozadel
Verwijderen van het duozadelVerwijder de bout en trek dan het duozadel
omhoog.Aanbrengen van het duozadel
Steek het uitsteeksel aan de voorzijde van
het duozadel in de zadelbevestiging zoals
getoond, plaats het zadel in de oorspronke-
lijke positie en breng dan de bout aan.Motorrijderzadel
Verwijderen van het motorrijderzadel
1. Verwijder het duozadel.
2. Verwijder de bout en trek dan het rij-
derzadel omhoog.
1. Bout
1. Uitsteeksel
2. Zadelbevestiging
1. Bout
U5KSD4.book Page 13 Thursday, September 12, 2002 4:23 PM
