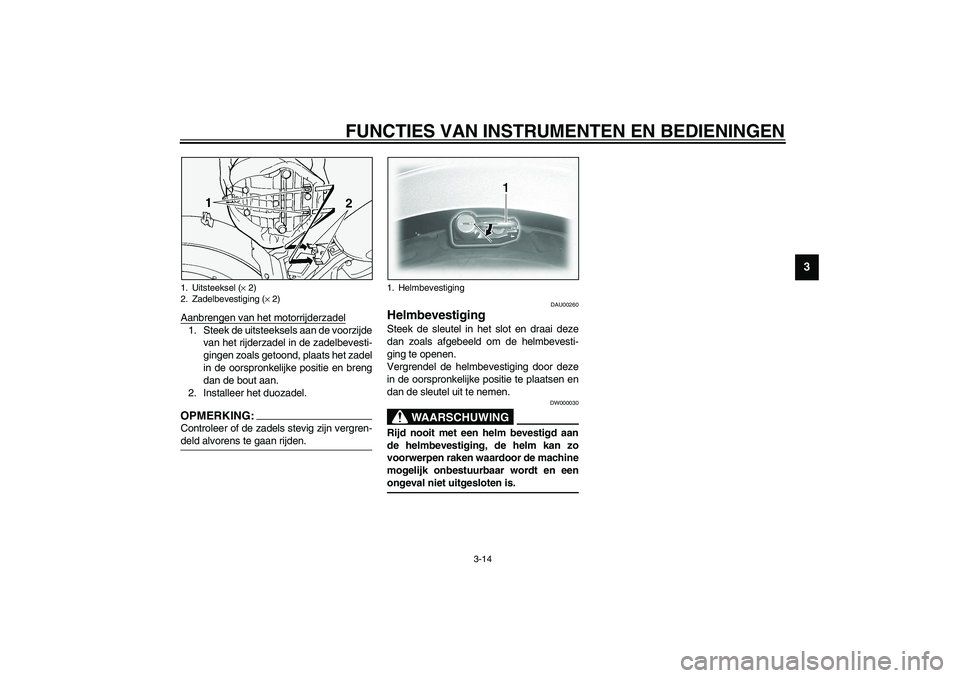

YAMAHA XVS1100A 2003 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
Aanbrengen van het motorrijderzadel1. Steek de uitsteeksels aan de voorzijde
van het rijderzadel in de zadelbevesti-
gingen zoals getoond, plaats het zadel
in de oorspronkelijke positie en breng
dan de bout aan.
2. Installeer het duozadel.OPMERKING:_ Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden. _
DAU00260
Helmbevestiging Steek de sleutel in het slot en draai deze
dan zoals afgebeeld om de helmbevesti-
ging te openen.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
DW000030
WAARSCHUWING
_ Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is. _
1. Uitsteeksel (× 2)
2. Zadelbevestiging (× 2)
1. Helmbevestiging
U5KSD4.book Page 14 Thursday, September 12, 2002 4:23 PM

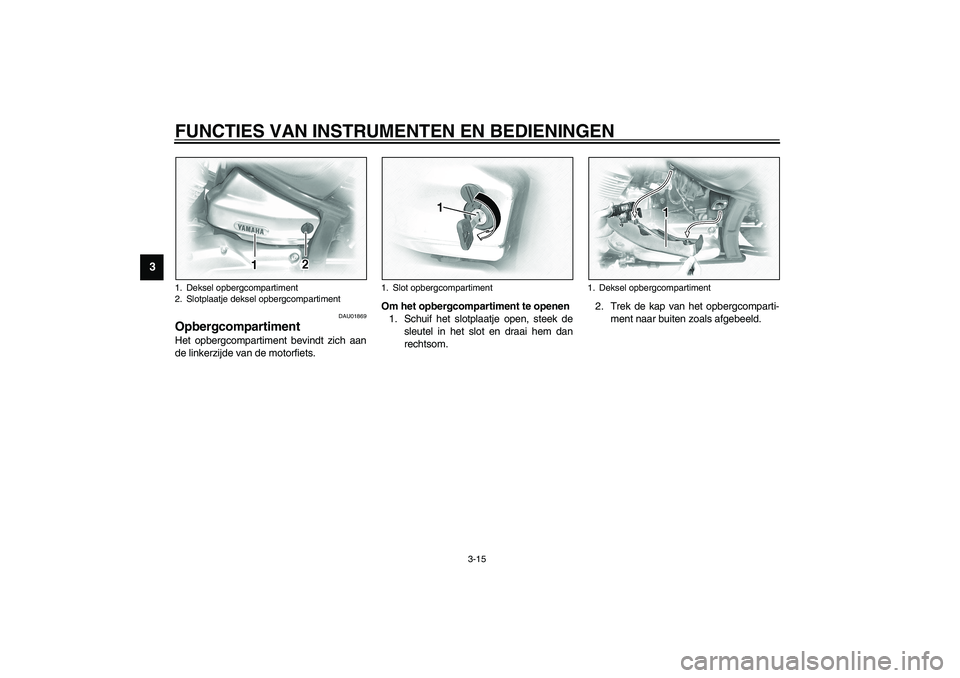

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU01869
Opbergcompartiment Het opbergcompartiment bevindt zich aan
de linkerzijde van de motorfiets.Om het opbergcompartiment te openen
1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
rechtsom.2. Trek de kap van het opbergcomparti-
ment naar buiten zoals afgebeeld.1. Deksel opbergcompartiment
2. Slotplaatje deksel opbergcompartiment
1. Slot opbergcompartiment
1. Deksel opbergcompartiment
U5KSD4.book Page 15 Thursday, September 12, 2002 4:23 PM

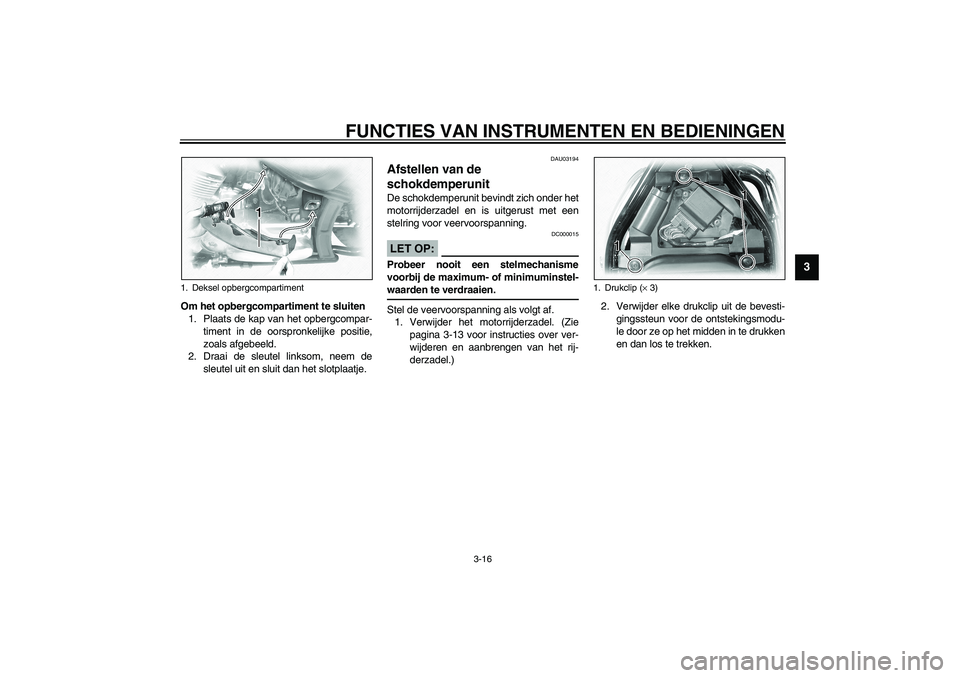

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
Om het opbergcompartiment te sluiten
1. Plaats de kap van het opbergcompar-
timent in de oorspronkelijke positie,
zoals afgebeeld.
2. Draai de sleutel linksom, neem de
sleutel uit en sluit dan het slotplaatje.
DAU03194
Afstellen van de
schokdemperunit De schokdemperunit bevindt zich onder het
motorrijderzadel en is uitgerust met een
stelring voor veervoorspanning.
DC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _Stel de veervoorspanning als volgt af.
1. Verwijder het motorrijderzadel. (Zie
pagina 3-13 voor instructies over ver-
wijderen en aanbrengen van het rij-
derzadel.)2. Verwijder elke drukclip uit de bevesti-
gingssteun voor de ontstekingsmodu-
le door ze op het midden in te drukken
en dan los te trekken.
1. Deksel opbergcompartiment
1. Drukclip (× 3)
U5KSD4.book Page 16 Thursday, September 12, 2002 4:23 PM

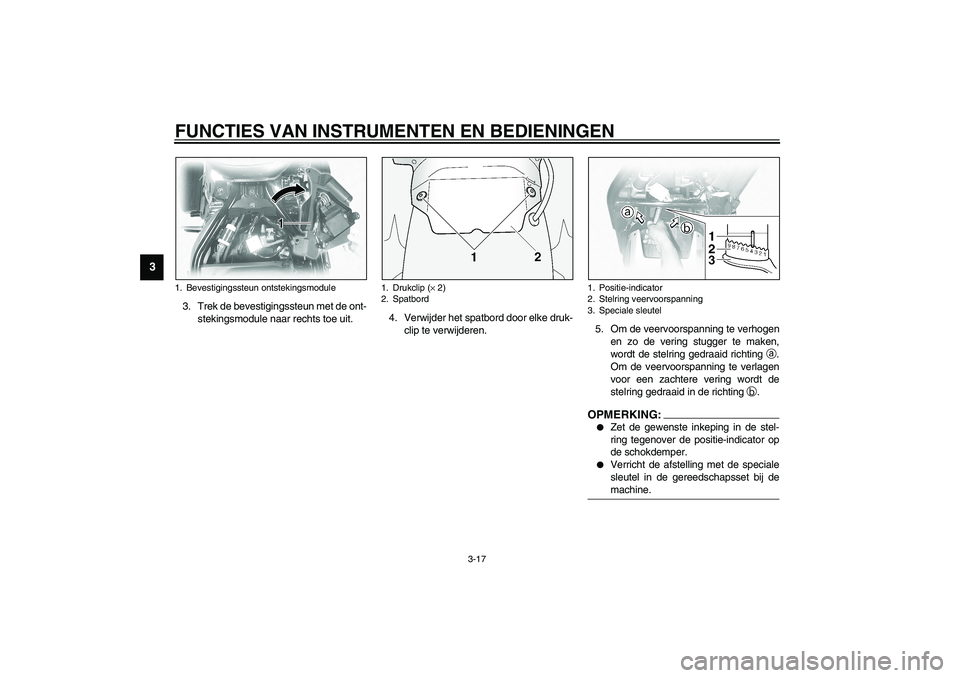

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
3. Trek de bevestigingssteun met de ont-
stekingsmodule naar rechts toe uit.4. Verwijder het spatbord door elke druk-
clip te verwijderen.5. Om de veervoorspanning te verhogen
en zo de vering stugger te maken,
wordt de stelring gedraaid richting
a.
Om de veervoorspanning te verlagen
voor een zachtere vering wordt de
stelring gedraaid in de richting
b.
OPMERKING:_

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de speciale
sleutel in de gereedschapsset bij de
machine.
_
1. Bevestigingssteun ontstekingsmodule
1. Drukclip (× 2)
2. Spatbord
1. Positie-indicator
2. Stelring veervoorspanning
3. Speciale sleutel
U5KSD4.book Page 17 Thursday, September 12, 2002 4:23 PM

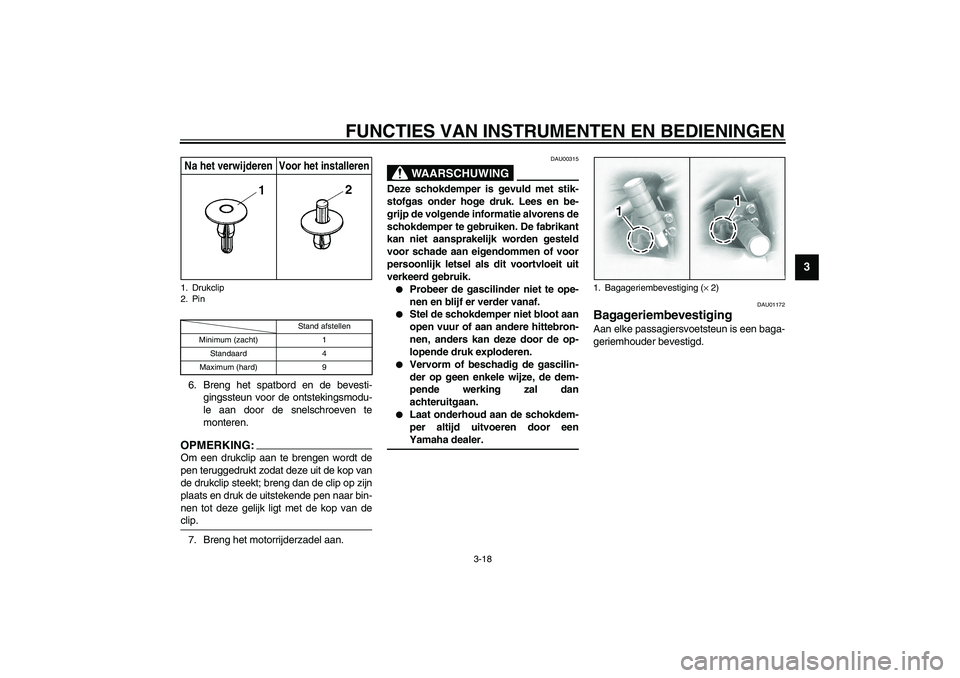

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
CI-10D6. Breng het spatbord en de bevesti-
gingssteun voor de ontstekingsmodu-
le aan door de snelschroeven te
monteren.OPMERKING:_ Om een drukclip aan te brengen wordt de
pen teruggedrukt zodat deze uit de kop van
de drukclip steekt; breng dan de clip op zijn
plaats en druk de uitstekende pen naar bin-
nen tot deze gelijk ligt met de kop van de
clip. _7. Breng het motorrijderzadel aan.
DAU00315
WAARSCHUWING
_ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
_
DAU01172
Bagageriembevestiging Aan elke passagiersvoetsteun is een baga-
geriemhouder bevestigd.
1. Drukclip
2. Pin
Stand afstellen
Minimum (zacht) 1
Standaard 4
Maximum (hard) 9
Na het verwijderen
Voor het installeren
1. Bagageriembevestiging (× 2)
U5KSD4.book Page 18 Thursday, September 12, 2002 4:23 PM

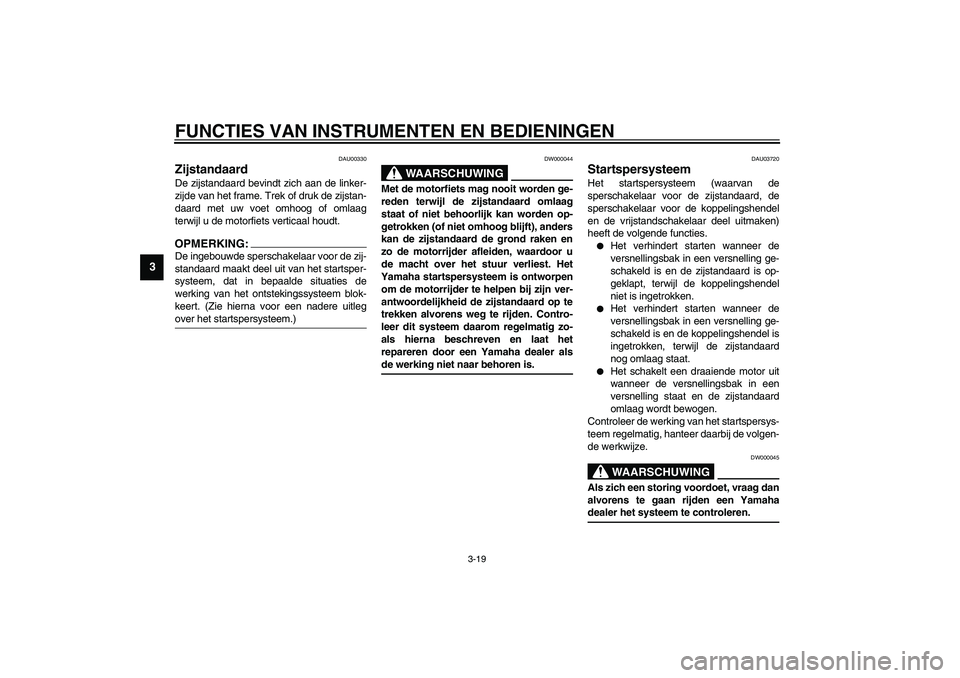

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
DAU03720
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000045
WAARSCHUWING
_ Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha
dealer het systeem te controleren. _
U5KSD4.book Page 19 Thursday, September 12, 2002 4:23 PM

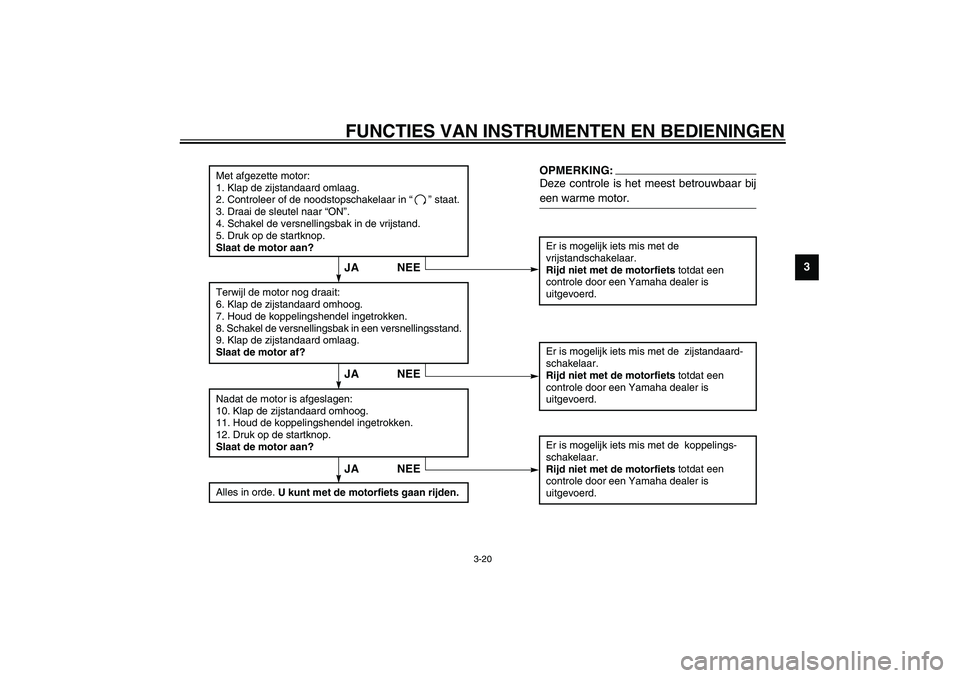

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
CD-01D
Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “” staat.
3. Draai de sleutel naar “ON”.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de
vrijstandschakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Terwijl de motor nog draait:
6. Klap de zijstandaard omhoog.
7. Houd de koppelingshendel ingetrokken.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Houd de koppelingshendel ingetrokken.
12. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de zijstandaard-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.Er is mogelijk iets mis met de koppelings-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
NEE
OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JAJA NEE
Alles in orde.
U kunt met de motorfiets gaan rijden.
JA NEE
U5KSD4.book Page 20 Thursday, September 12, 2002 4:23 PM

U5KSD4.book Page 21 Thursday, September 12, 2002 4:23 PM

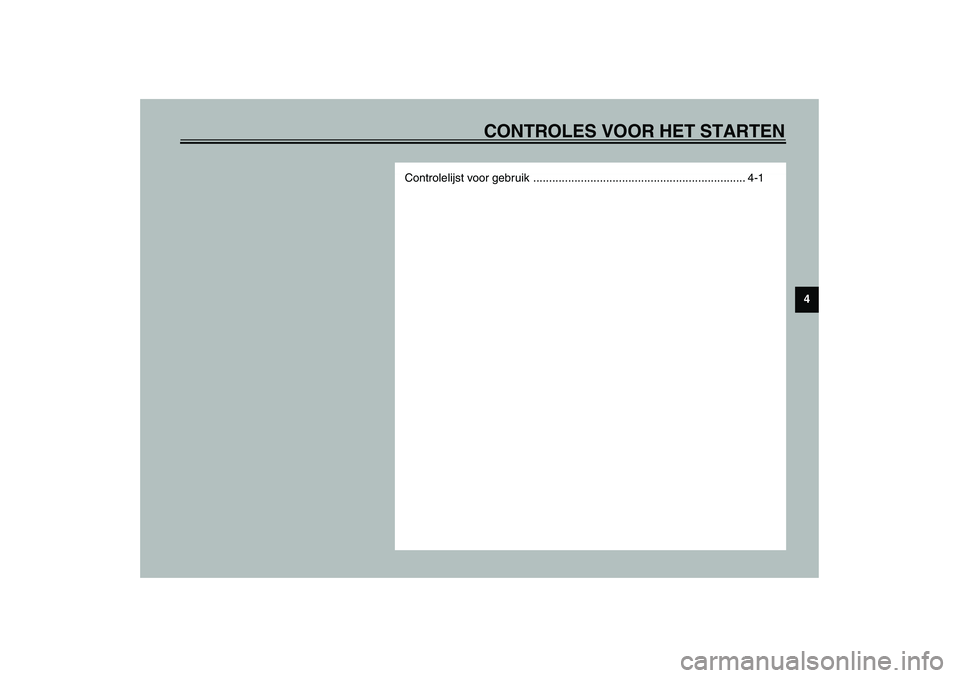

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
U5KSD4.book Page 1 Thursday, September 12, 2002 4:23 PM

4-1
4

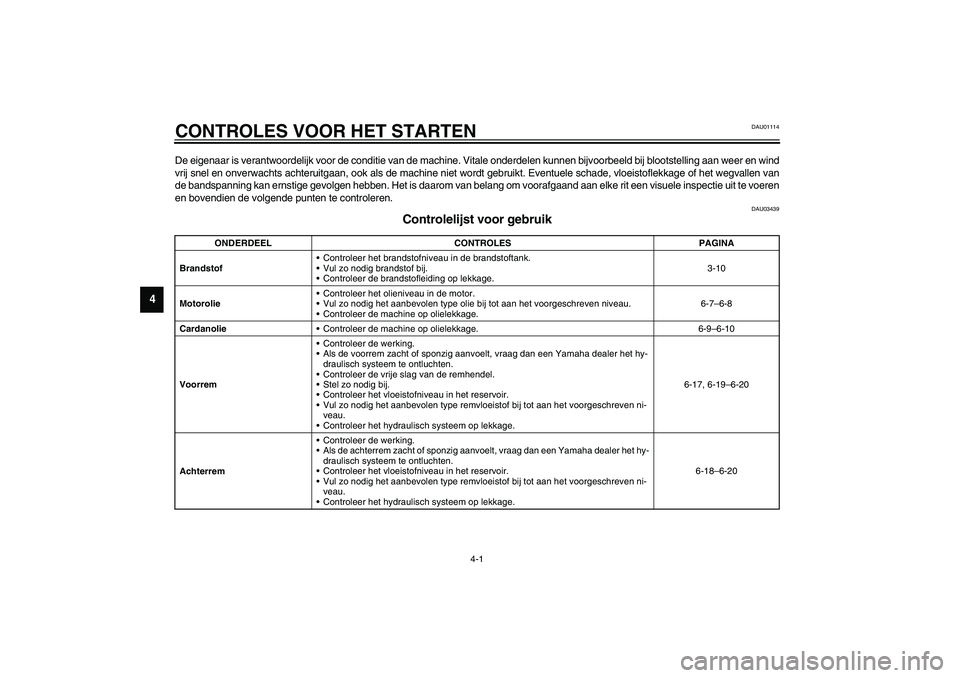

DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul zo nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-10
MotorolieControleer het olieniveau in de motor.
Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-7–6-8
CardanolieControleer de machine op olielekkage. 6-9–6-10
VoorremControleer de werking.
Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de vrije slag van de remhendel.
Stel zo nodig bij.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-17, 6-19–6-20
AchterremControleer de werking.
Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-18–6-20
