CARACTÉRISTIQUES
8-2
8
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4) ou huile
multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité0,2 l
Filtre à airÉlément de type sec
Carburant
Type ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir 17 l
Quantité de la réserve 4,5 l
Carburateur
Fabricant MIKUNI
Modèle × quantitéBSR37 × 2
Bougies
Fabricant/modèle NGK / BPR7ES ou
DENSO / W22EPR-U
Écartement des électrodes 0,7 à 0,8 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,660
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,875
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1
re
2,353
2
e
1,667
3
e
1,286
4
e
1,032
5
e
0,853
Partie cycle
Type de cadre Double berceau
Angle de chasse 33°
Chasse 132 mm
Pneus
Avant
type Pneu à chambre à air
taille 130/90-16 M/C 67S
fabricant/modèle Dunlop / D404F
Arrière
type Pneu à chambre à air
taille 170/80-15 M/C 77S
fabricant/modèle Dunlop / D404G
F_5ks_Spec.fm Page 2 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-3
8
Charge maximale* 197 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 225 kPa (2,25 kgf/cm2, 2,25 bar)
De 90 kg à maximale*
avant 225 kPa (2,25 kgf/cm2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roue à rayons
taille 16 M/C × MT 3,00
Arrière
type Roue à rayons
taille 15 M/C × MT 4,50
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique, précontrainte
de ressort réglable
Débattement de roue
Avant 140 mm
Arrière 113 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 305 W à 5.000 tr/mn
Batterie
modèle GT14B-4
voltage, capacité12 V, 12 Ah
Type de phareAmpoule halogène
F_5ks_Spec.fm Page 3 Wednesday, October 2, 2002 2:47 PM

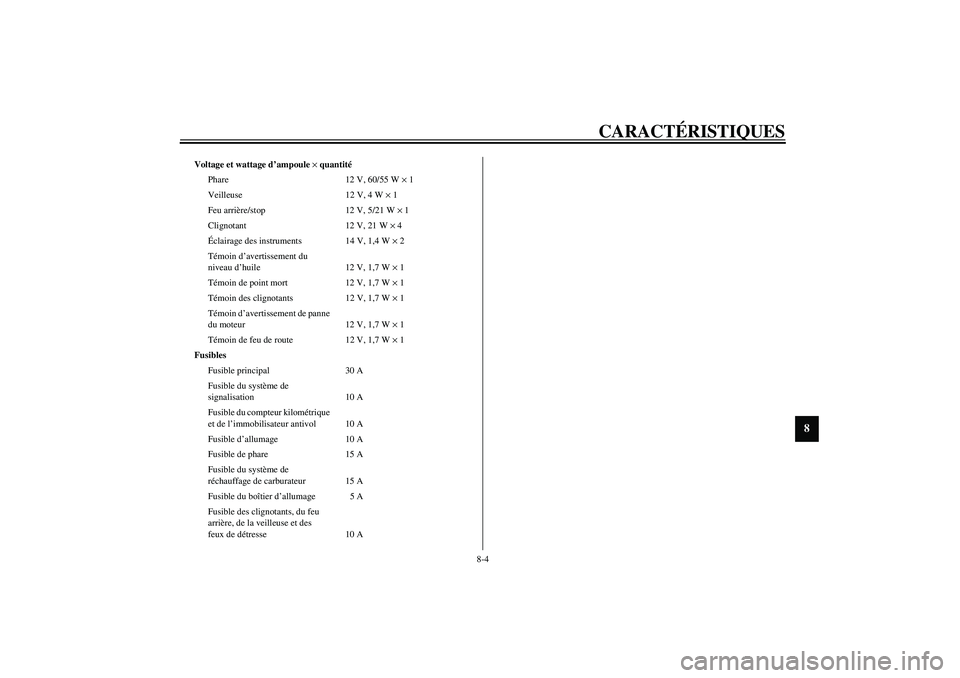

CARACTÉRISTIQUES
8-4
8
Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 60/55 W × 1
Veilleuse 12 V, 4 W × 1
Feu arrière/stop 12 V, 5/21 W × 1
Clignotant 12 V, 21 W × 4
Éclairage des instruments 14 V, 1,4 W × 2
Témoin d’avertissement du
niveau d’huile 12 V, 1,7 W × 1
Témoin de point mort 12 V, 1,7 W × 1
Témoin des clignotants 12 V, 1,7 W × 1
Témoin d’avertissement de panne
du moteur 12 V, 1,7 W × 1
Témoin de feu de route 12 V, 1,7 W × 1
Fusibles
Fusible principal 30 A
Fusible du système de
signalisation 10 A
Fusible du compteur kilométrique
et de l’immobilisateur antivol 10 A
Fusible d’allumage 10 A
Fusible de phare 15 A
Fusible du système de
réchauffage de carburateur 15 A
Fusible du boîtier d’allumage 5 A
Fusible des clignotants, du feu
arrière, de la veilleuse et des
feux de détresse 10 A
F_5ks_Spec.fm Page 4 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-5
8
FAU04513
Tableau de conversion CS-04FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
F_5ks_Spec.fm Page 5 Wednesday, October 2, 2002 2:47 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau rouge)
3. Clé de contact conventionnelle (× 2, anneau noir)
1. Numéro d’identification du véhicule
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01804
Étiquette des codes du modèle L’étiquette du modèle est collée sur le cadre,
sous la selle du pilote. (Voir les explications re-
latives à la dépose et la mise en place de la selle
du pilote à la page 3-13.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’espace
prévu à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces de re-
change auprès d’un concessionnaire Yamaha. 1.Étiquette des codes du modèle
U5KSF4.book Page 2 Wednesday, October 2, 2002 11:17 AM

INDEXAAccroche-casque............................................. 3-14
Alarme antivol .................................................. 3-6
Amortisseur, réglage....................................... 3-16
Ampoule de clignotant ou de feu
arrière/stop, remplacement........................... 6-31
Ampoule de phare, remplacement.................. 6-29
Appel de phare, contacteur ............................... 3-7
Avertisseur, contacteur ..................................... 3-7BBagages, supports de sangle de fixation ........ 3-18
Batterie ............................................................ 6-25
Béquille latérale .............................................. 3-19
Béquille latérale, contrôle et lubrification ...... 6-22
Bougies, contrôle .............................................. 6-6CCâble des gaz, réglage du jeu ......................... 6-13
Câbles, contrôle et lubrification ..................... 6-21
Cache, dépose et repose.................................... 6-5
Calage de la moto ........................................... 6-31
Caractéristiques................................................. 8-1
Carburant ........................................................ 3-10
Carburant, économies ....................................... 5-4
Carburateurs, réglage ...................................... 6-12
Changement de vitesse (Suisse uniquement) ... 5-4
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-7
Clignotants, témoin........................................... 3-4
Codes du modèle .............................................. 9-2
Combinés de contacteurs .................................. 3-7
Compartiment de rangement .......................... 3-15
Compteur de vitesse.......................................... 3-6
Contacteur à clé/antivol.................................... 3-2
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-5
Coupe-circuit d’allumage, système................ 3-19
Coupe-circuit du moteur .................................. 3-7DDémarrage, moteur chaud ................................ 5-3
Démarrage, moteur froid .................................. 5-1
Démarreur, contacteur ...................................... 3-8
Dépannages .................................................... 6-32
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-23EEmbrayage, levier............................................. 3-8
Embrayage, réglage de la garde du levier ...... 6-16
Entretiens et graissages périodiques ................ 6-2FFeu de route, témoin ......................................... 3-5
Feu stop, réglage du contacteur...................... 6-18
Feux de détresse, contacteur ............................ 3-8
Filtre à air, nettoyage de l’élément................. 6-11
Fourche, contrôle ............................................ 6-23
Frein, levier....................................................... 3-9
Frein, pédale ..................................................... 3-9
Frein, réglage de la garde du levier ................ 6-17
Frein, réglage de position de la pédale........... 6-18
Fusibles, remplacement .................................. 6-27HHuile de couple conique arrière ....................... 6-9
Huile moteur ..................................................... 6-7
Huile moteur, témoin du niveau....................... 3-4
IImmobilisateur antivol ...................................... 3-1
Immobilisateur antivol, témoin......................... 3-5
Inverseur feu de route/feu de croisement ......... 3-7LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-22
Liquide de frein, changement ......................... 6-20
Liquide de frein, contrôle du niveau............... 6-19NNuméros d’identification .................................. 9-1PPanne du moteur, témoin .................................. 3-4
Pannes, diagnostics ......................................... 6-33
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-21
Plaquettes de frein, contrôle............................ 6-19
Pneus ............................................................... 6-13
Poignée et câble des gaz,
contrôle et lubrification ................................ 6-21
Point mort, témoin ............................................ 3-4RRalenti du moteur ............................................ 6-12
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-9
Robinet de carburant ....................................... 3-11
Rodage du moteur ............................................. 5-5
Roues ............................................................... 6-16
Roulements de roue, contrôle ......................... 6-24
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM

INDEX
SSécurité.............................................................. 1-1
Sélecteur ............................................................ 3-8
Selles ............................................................... 3-13
Selle du passager....................................... 3-13
Selle du pilote ........................................... 3-13
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-13
Starter .............................................................. 3-12
Stationnement ................................................... 5-5TTémoins............................................................. 3-4
Trousse de réparation ........................................ 6-1VVéhicule, numéro d’identification .................... 9-1
Vitesses, sélection ............................................. 5-3
U5KSF4.book Page 2 Wednesday, October 2, 2002 11:17 AM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
