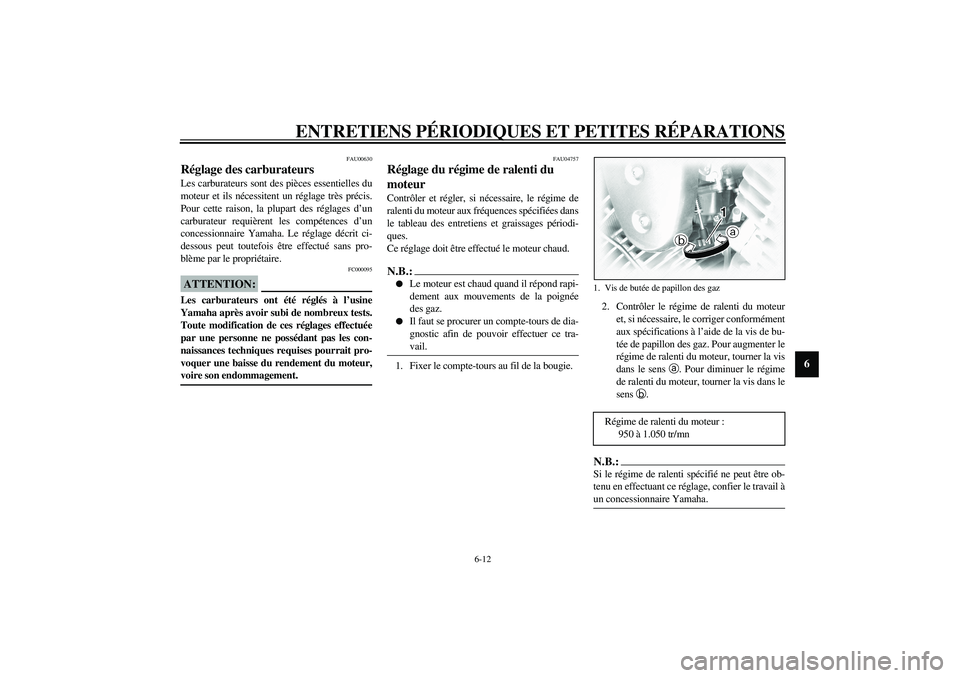

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU00630
Réglage des carburateurs Les carburateurs sont des pièces essentielles du
moteur et ils nécessitent un réglage très précis.
Pour cette raison, la plupart des réglages d’un
carburateur requièrent les compétences d’un
concessionnaire Yamaha. Le réglage décrit ci-
dessous peut toutefois être effectué sans pro-
blème par le propriétaire.
FC000095
ATTENTION:_ Les carburateurs ont été réglés à l’usine
Yamaha après avoir subi de nombreux tests.
Toute modification de ces réglages effectuée
par une personne ne possédant pas les con-
naissances techniques requises pourrait pro-
voquer une baisse du rendement du moteur,
voire son endommagement. _
FAU04757
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime de
ralenti du moteur aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
Ce réglage doit être effectué le moteur chaud.N.B.:_

Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.


Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce tra-
vail.
_1. Fixer le compte-tours au fil de la bougie.2. Contrôler le régime de ralenti du moteur
et, si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de bu-
tée de papillon des gaz. Pour augmenter le
régime de ralenti du moteur, tourner la vis
dans le sens
a. Pour diminuer le régime
de ralenti du moteur, tourner la vis dans le
sens
b.
N.B.:_ Si le régime de ralenti spécifié ne peut être ob-
tenu en effectuant ce réglage, confier le travail à
un concessionnaire Yamaha. _1. Vis de butée de papillon des gazRégime de ralenti du moteur :
950 à 1.050 tr/mn
U5KSF4.book Page 12 Wednesday, October 2, 2002 11:17 AM

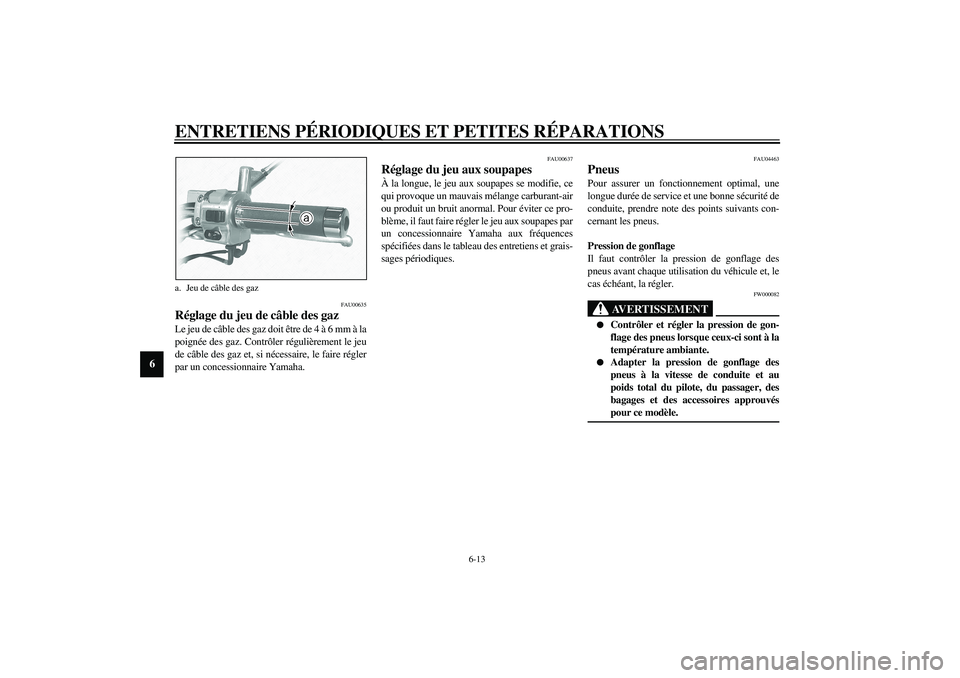

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 4 à 6 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU04463
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler la pression de gonflage des
pneus avant chaque utilisation du véhicule et, le
cas échéant, la régler.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
a. Jeu de câble des gazU5KSF4.book Page 13 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
CE-21F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
De 90 kg à
maximale225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Charge maximale* 197 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5KSF4.book Page 14 Wednesday, October 2, 2002 11:17 AM

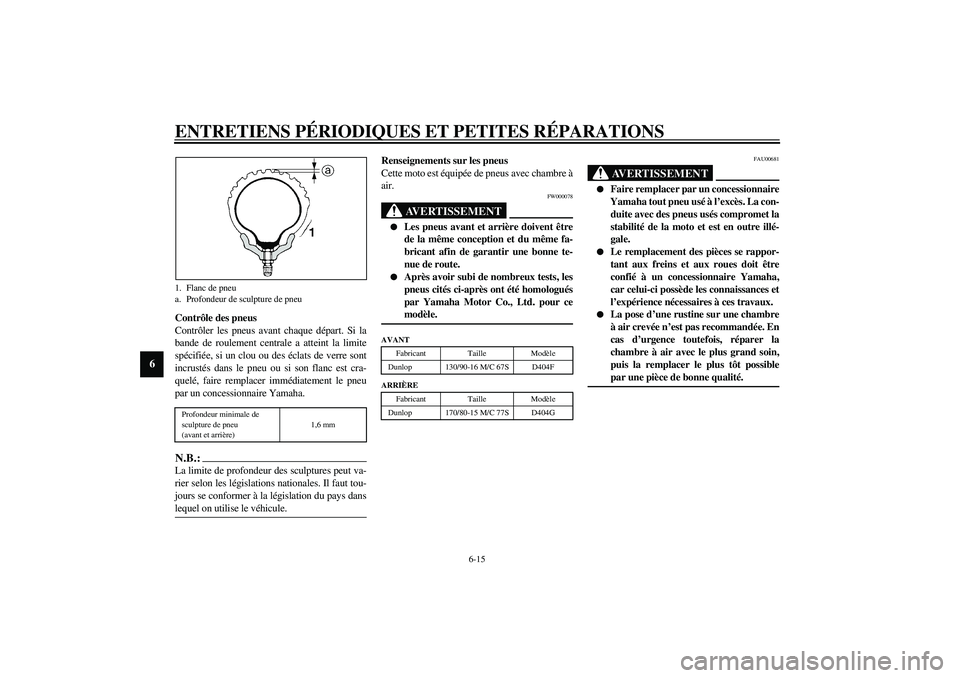

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
Renseignements sur les pneus
Cette moto est équipée de pneus avec chambre à
air.
FW000078
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
_CE-10FFAU00681
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.


La pose d’une rustine sur une chambre
à air crevée n’est pas recommandée. En
cas d’urgence toutefois, réparer la
chambre à air avec le plus grand soin,
puis la remplacer le plus tôt possible
par une pièce de bonne qualité.
_
1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
AVANT
Fabricant Taille Modèle
Dunlop 130/90-16 M/C 67S D404F
ARRIÈRE
Fabricant Taille Modèle
Dunlop 170/80-15 M/C 77S D404G
U5KSF4.book Page 15 Wednesday, October 2, 2002 11:17 AM

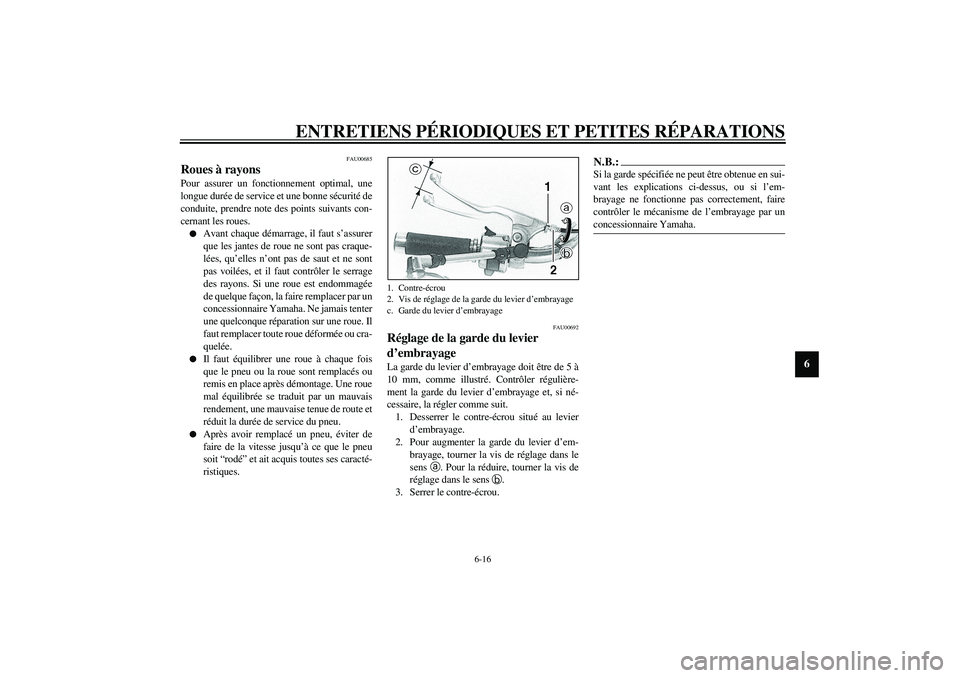

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00692
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 5 à
10 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.
3. Serrer le contre-écrou.
N.B.:_ Si la garde spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus, ou si l’em-
brayage ne fonctionne pas correctement, faire
contrôler le mécanisme de l’embrayage par un
concessionnaire Yamaha. _
1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
U5KSF4.book Page 16 Wednesday, October 2, 2002 11:17 AM

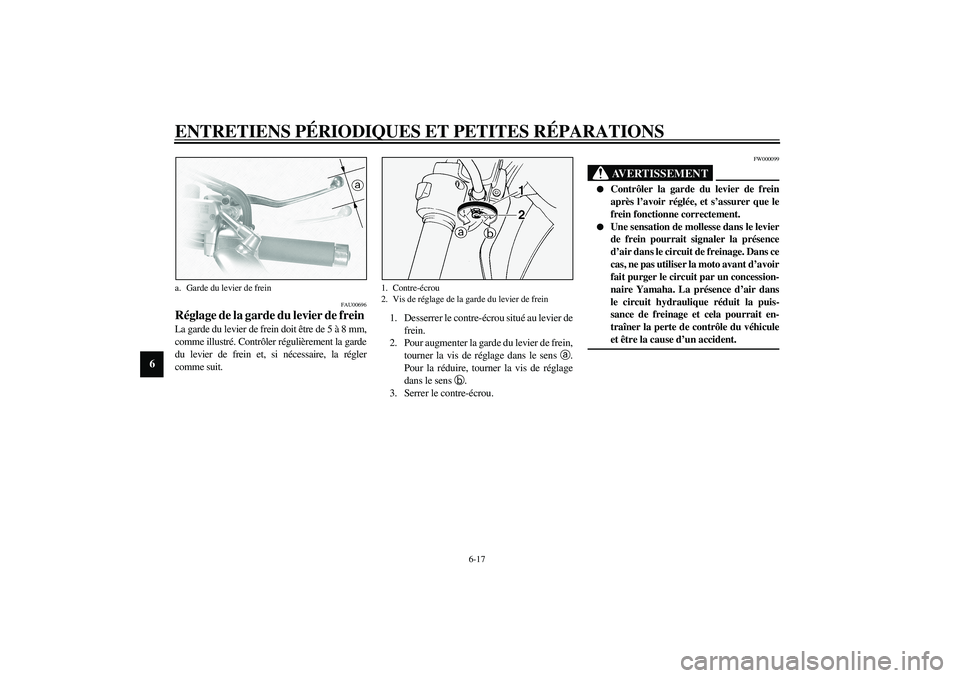

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00696
Réglage de la garde du levier de frein La garde du levier de frein doit être de 5 à 8 mm,
comme illustré. Contrôler régulièrement la garde
du levier de frein et, si nécessaire, la régler
comme suit.1. Desserrer le contre-écrou situé au levier de
frein.
2. Pour augmenter la garde du levier de frein,
tourner la vis de réglage dans le sens
a.
Pour la réduire, tourner la vis de réglage
dans le sens
b.
3. Serrer le contre-écrou.
FW000099
AVERTISSEMENT
_

Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer que le
frein fonctionne correctement.


Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser la moto avant d’avoir
fait purger le circuit par un concession-
naire Yamaha. La présence d’air dans
le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule
et être la cause d’un accident.
_
a. Garde du levier de frein
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
F_5ks_Periodic.fm Page 17 Wednesday, October 2, 2002 3:03 PM

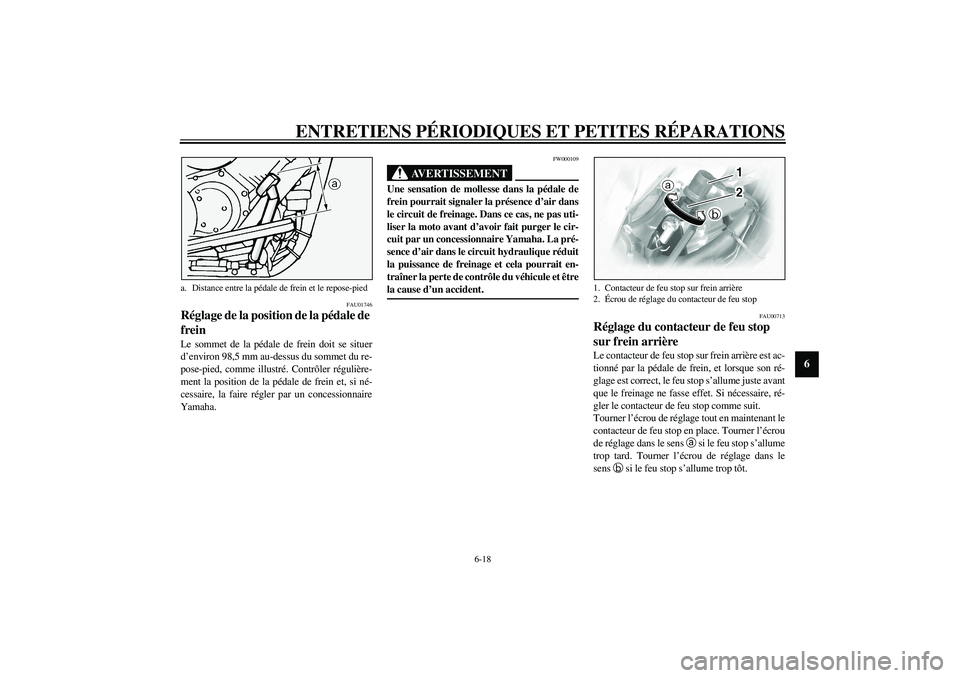

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU01746
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
d’environ 98,5 mm au-dessus du sommet du re-
pose-pied, comme illustré. Contrôler régulière-
ment la position de la pédale de frein et, si né-
cessaire, la faire régler par un concessionnaire
Yamaha.
FW000109
AVERTISSEMENT
_ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique réduit
la puissance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule et être
la cause d’un accident. _
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
a. Distance entre la pédale de frein et le repose-pied
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
U5KSF4.book Page 18 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6

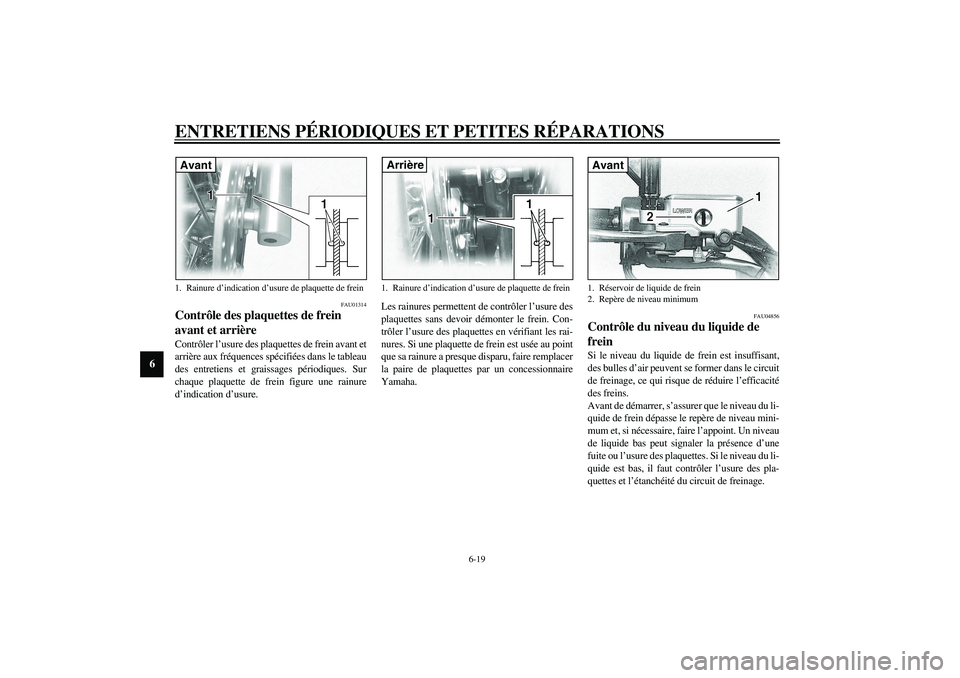

FAU01314
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur
chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les rai-
nures. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.
FAU04856
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et, si nécessaire, faire l’appoint. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
1. Rainure d’indication d’usure de plaquette de freinAvant
1. Rainure d’indication d’usure de plaquette de freinArrière
1. Réservoir de liquide de frein
2. Repère de niveau minimumAvant
U5KSF4.book Page 19 Wednesday, October 2, 2002 11:17 AM

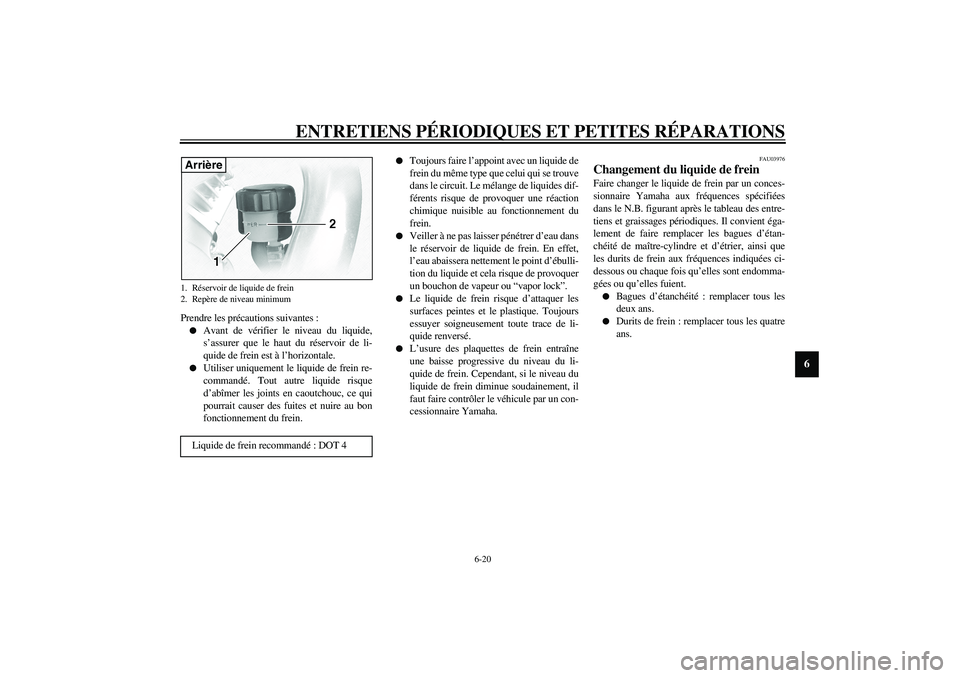

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.


Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03976
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le N.B. figurant après le tableau des entre-
tiens et graissages périodiques. Il convient éga-
lement de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi que
les durits de frein aux fréquences indiquées ci-
dessous ou chaque fois qu’elles sont endomma-
gées ou qu’elles fuient.

Bagues d’étanchéité : remplacer tous les
deux ans.


Durits de frein : remplacer tous les quatre
ans.
1. Réservoir de liquide de frein
2. Repère de niveau minimum
Liquide de frein recommandé : DOT 4Arrière
U5KSF4.book Page 20 Wednesday, October 2, 2002 11:17 AM

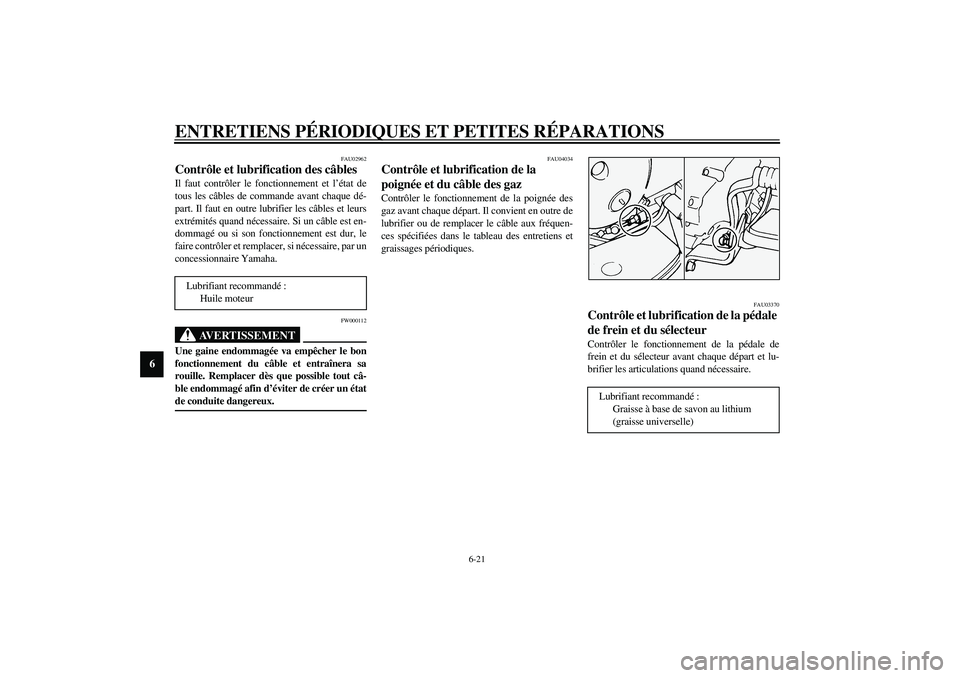

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
FAU04034
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée des
gaz avant chaque départ. Il convient en outre de
lubrifier ou de remplacer le câble aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU03370
Contrôle et lubrification de la pédale
de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et lu-
brifier les articulations quand nécessaire. Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5KSF4.book Page 21 Wednesday, October 2, 2002 11:17 AM
