YAMAHA XVS1100A 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: XVS1100A, Model: YAMAHA XVS1100A 2005Pages: 82, tamaño PDF: 16.32 MB
Page 31 of 82

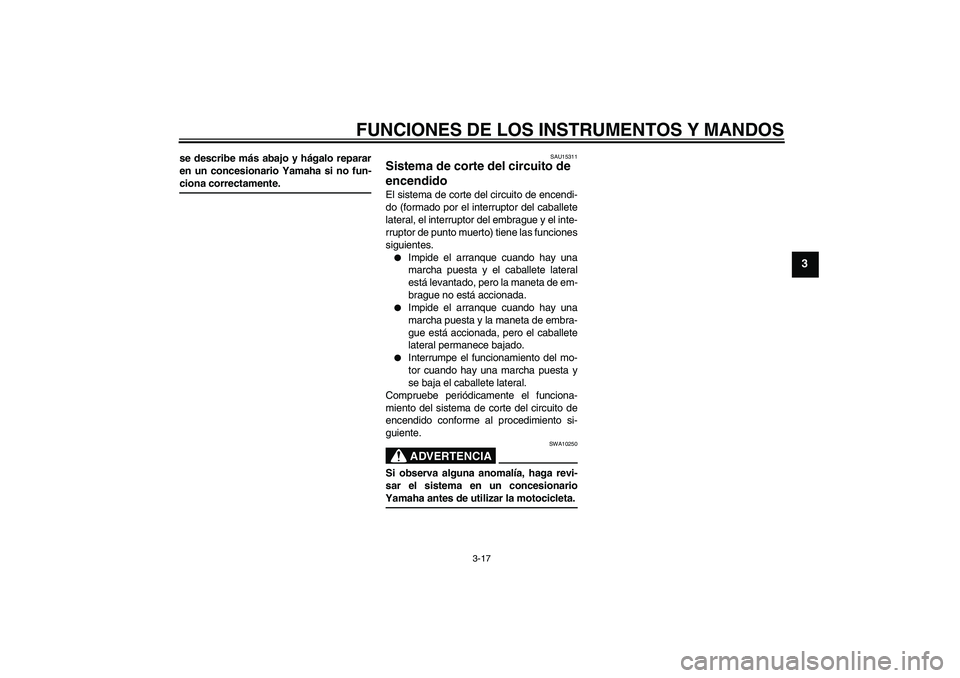

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
se describe más abajo y hágalo reparar
en un concesionario Yamaha si no fun-ciona correctamente.
SAU15311
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar la motocicleta.
U5YSSRS0.book Page 17 Thursday, March 17, 2005 10:36 AM
Page 32 of 82

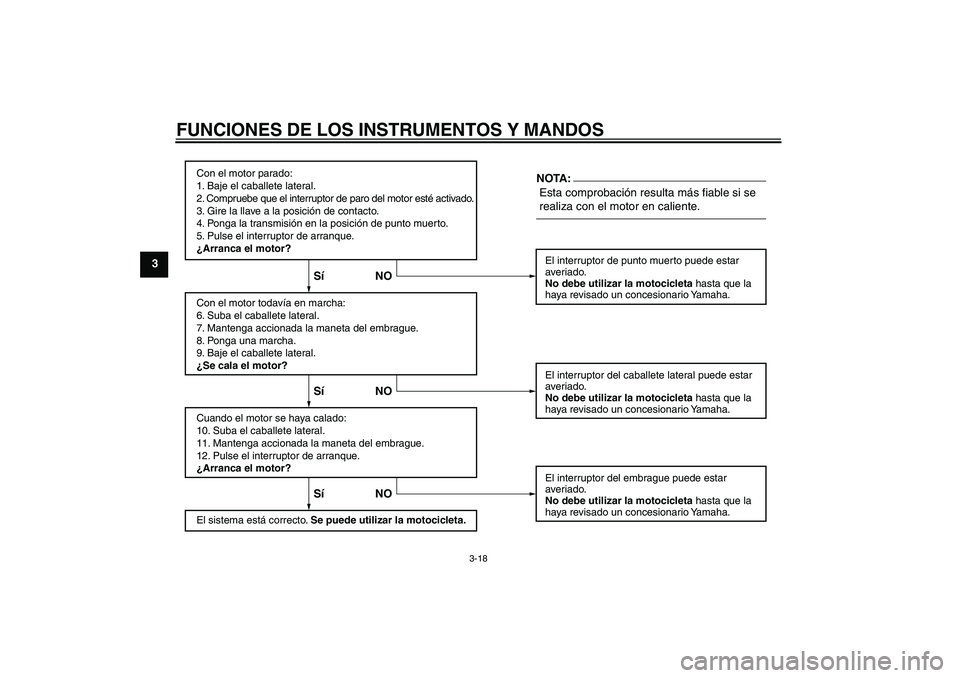

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NONOTA:
U5YSSRS0.book Page 18 Thursday, March 17, 2005 10:36 AM
Page 33 of 82

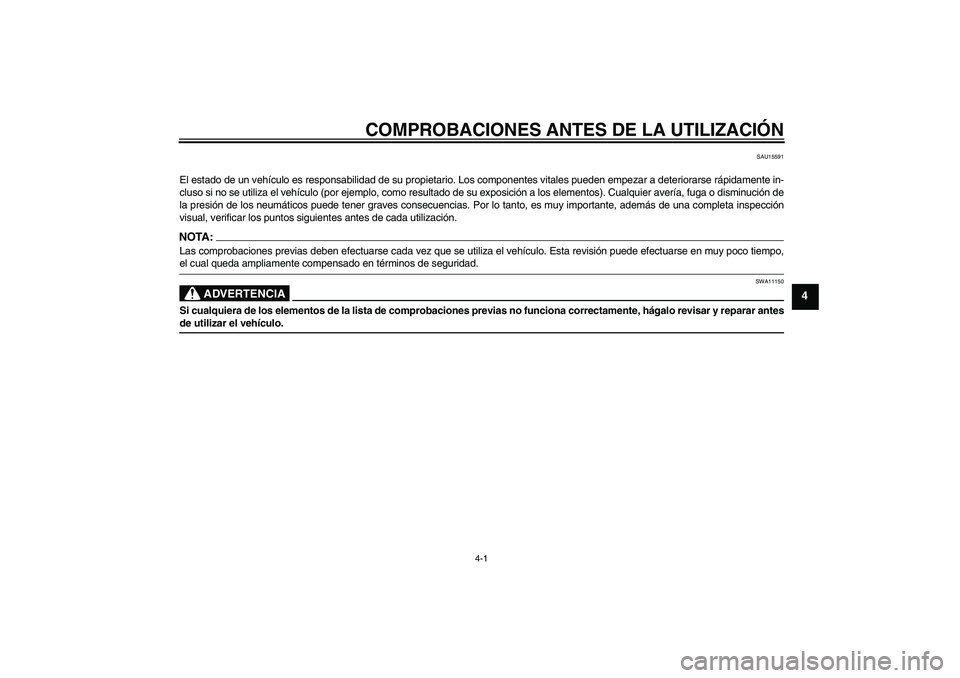

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15591
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.
U5YSSRS0.book Page 1 Thursday, March 17, 2005 10:36 AM
Page 34 of 82

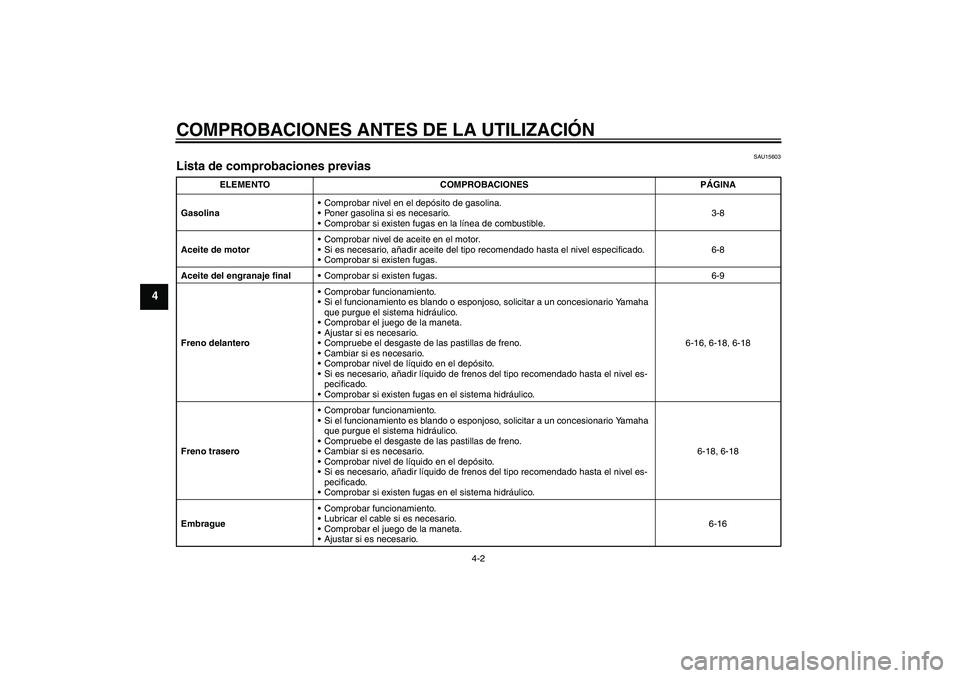

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
SAU15603
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-8
Aceite del engranaje finalComprobar si existen fugas. 6-9
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Comprobar el juego de la maneta.
Ajustar si es necesario.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-16, 6-18, 6-18
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-18, 6-18
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-16
U5YSSRS0.book Page 2 Thursday, March 17, 2005 10:36 AM
Page 35 of 82

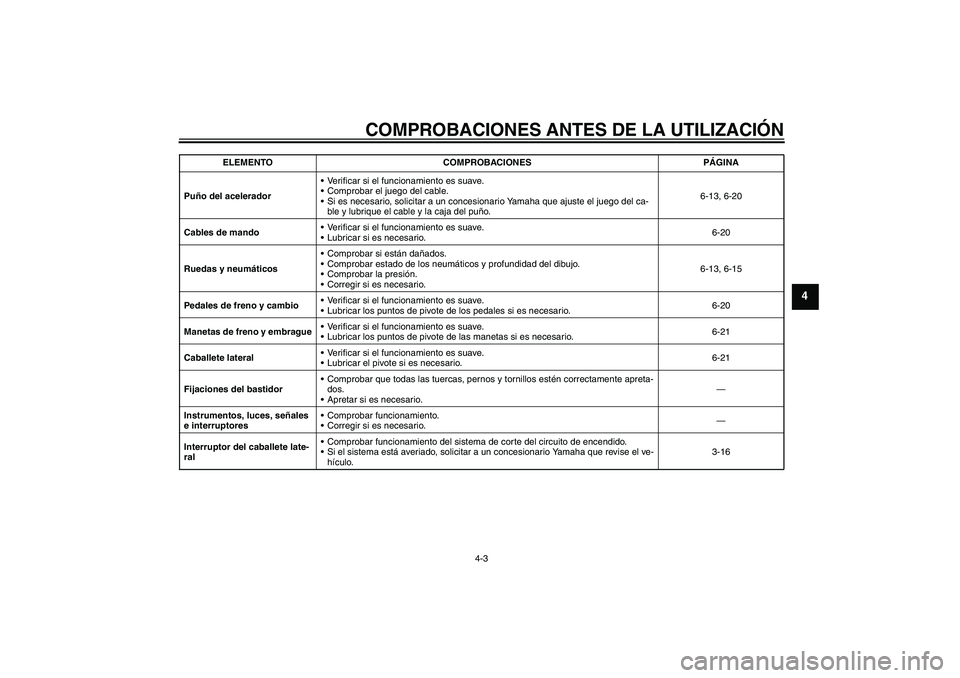

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
4
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-13, 6-20
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-20
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-13, 6-15
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-20
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-21
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-21
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ralComprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el ve-
hículo.3-16 ELEMENTO COMPROBACIONES PÁGINA
U5YSSRS0.book Page 3 Thursday, March 17, 2005 10:36 AM
Page 36 of 82

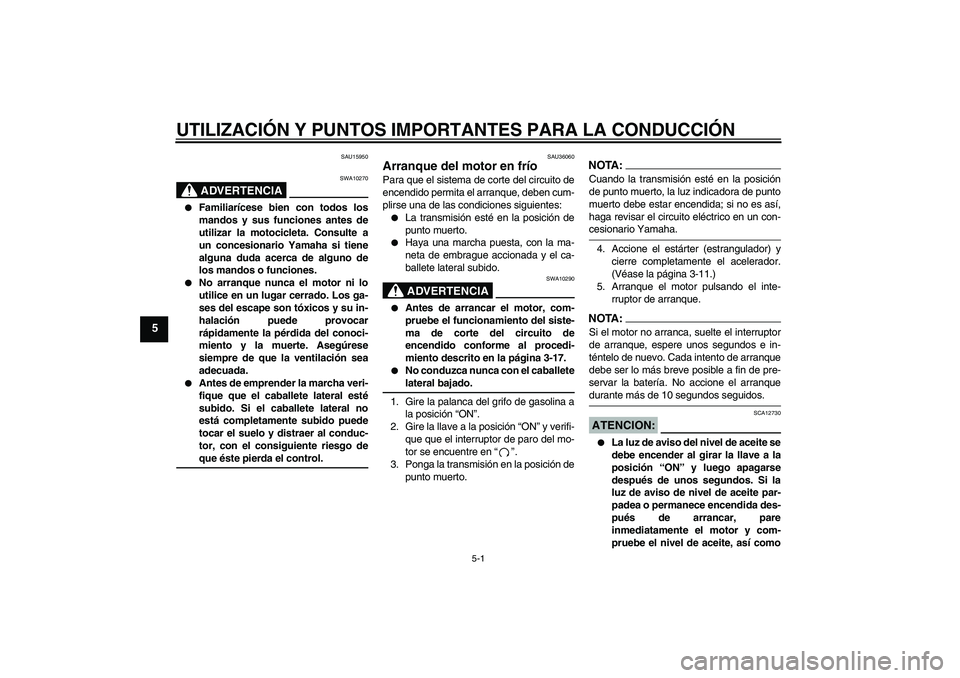

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15950
ADVERTENCIA
SWA10270
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Antes de emprender la marcha veri-
fique que el caballete lateral esté
subido. Si el caballete lateral no
está completamente subido puede
tocar el suelo y distraer al conduc-
tor, con el consiguiente riesgo deque éste pierda el control.
SAU36060
Arranque del motor en frío Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-17.
No conduzca nunca con el caballetelateral bajado.
1. Gire la palanca del grifo de gasolina a
la posición “ON”.
2. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
3. Ponga la transmisión en la posición de
punto muerto.
NOTA:Cuando la transmisión esté en la posición
de punto muerto, la luz indicadora de punto
muerto debe estar encendida; si no es así,
haga revisar el circuito eléctrico en un con-cesionario Yamaha.
4. Accione el estárter (estrangulador) y
cierre completamente el acelerador.
(Véase la página 3-11.)
5. Arranque el motor pulsando el inte-
rruptor de arranque.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranquedurante más de 10 segundos seguidos.ATENCION:
SCA12730
La luz de aviso del nivel de aceite se
debe encender al girar la llave a la
posición “ON” y luego apagarse
después de unos segundos. Si la
luz de aviso de nivel de aceite par-
padea o permanece encendida des-
pués de arrancar, pare
inmediatamente el motor y com-
pruebe el nivel de aceite, así como
U5YSSRS0.book Page 1 Thursday, March 17, 2005 10:36 AM
Page 37 of 82

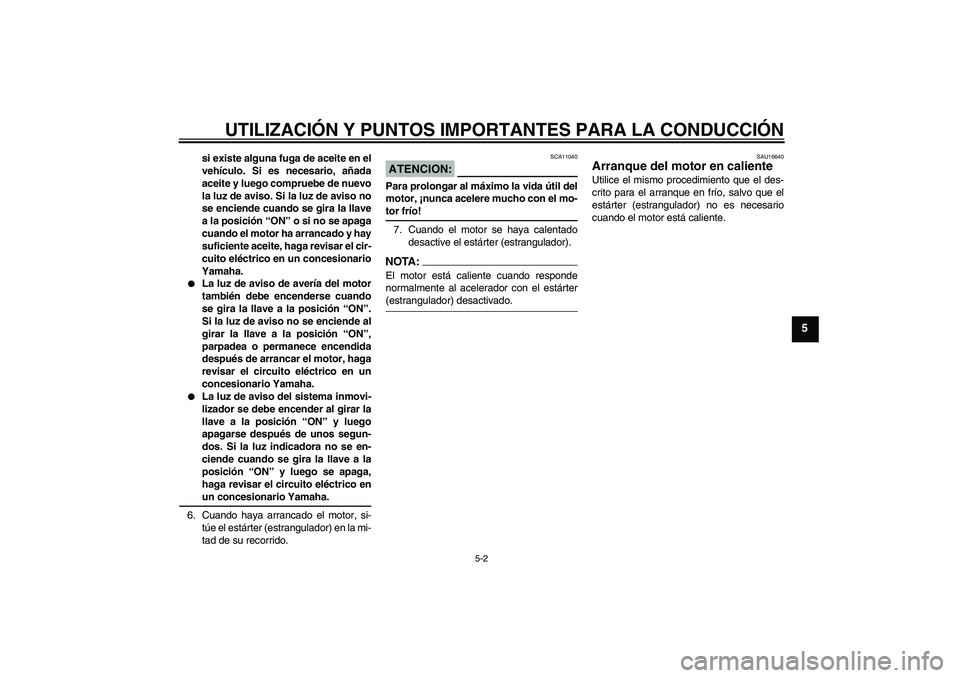

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
si existe alguna fuga de aceite en el
vehículo. Si es necesario, añada
aceite y luego compruebe de nuevo
la luz de aviso. Si la luz de aviso no
se enciende cuando se gira la llave
a la posición “ON” o si no se apaga
cuando el motor ha arrancado y hay
suficiente aceite, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
La luz de aviso de avería del motor
también debe encenderse cuando
se gira la llave a la posición “ON”.
Si la luz de aviso no se enciende al
girar la llave a la posición “ON”,
parpadea o permanece encendida
después de arrancar el motor, haga
revisar el circuito eléctrico en un
concesionario Yamaha.
La luz de aviso del sistema inmovi-
lizador se debe encender al girar la
llave a la posición “ON” y luego
apagarse después de unos segun-
dos. Si la luz indicadora no se en-
ciende cuando se gira la llave a la
posición “ON” y luego se apaga,
haga revisar el circuito eléctrico enun concesionario Yamaha.
6. Cuando haya arrancado el motor, si-
túe el estárter (estrangulador) en la mi-
tad de su recorrido.
ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
7. Cuando el motor se haya calentado
desactive el estárter (estrangulador).NOTA:El motor está caliente cuando responde
normalmente al acelerador con el estárter(estrangulador) desactivado.
SAU16640
Arranque del motor en caliente Utilice el mismo procedimiento que el des-
crito para el arranque en frío, salvo que el
estárter (estrangulador) no es necesario
cuando el motor está caliente.
U5YSSRS0.book Page 2 Thursday, March 17, 2005 10:36 AM
Page 38 of 82

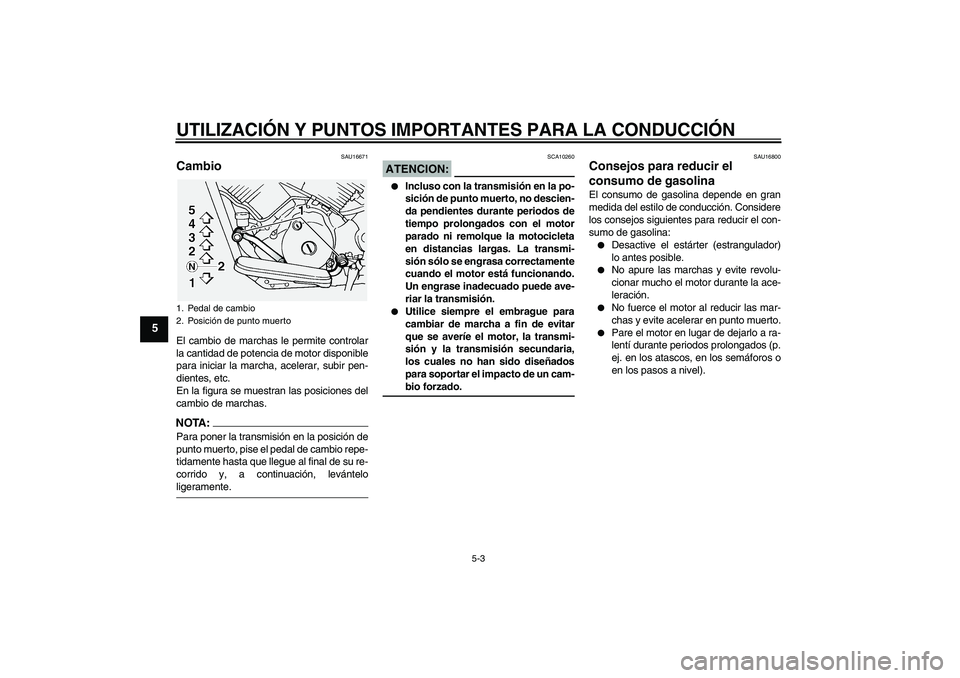

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTA:Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.
ATENCION:
SCA10260
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
SAU16800
Consejos para reducir el
consumo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
Desactive el estárter (estrangulador)
lo antes posible.
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
1. Pedal de cambio
2. Posición de punto muertoU5YSSRS0.book Page 3 Thursday, March 17, 2005 10:36 AM
Page 39 of 82

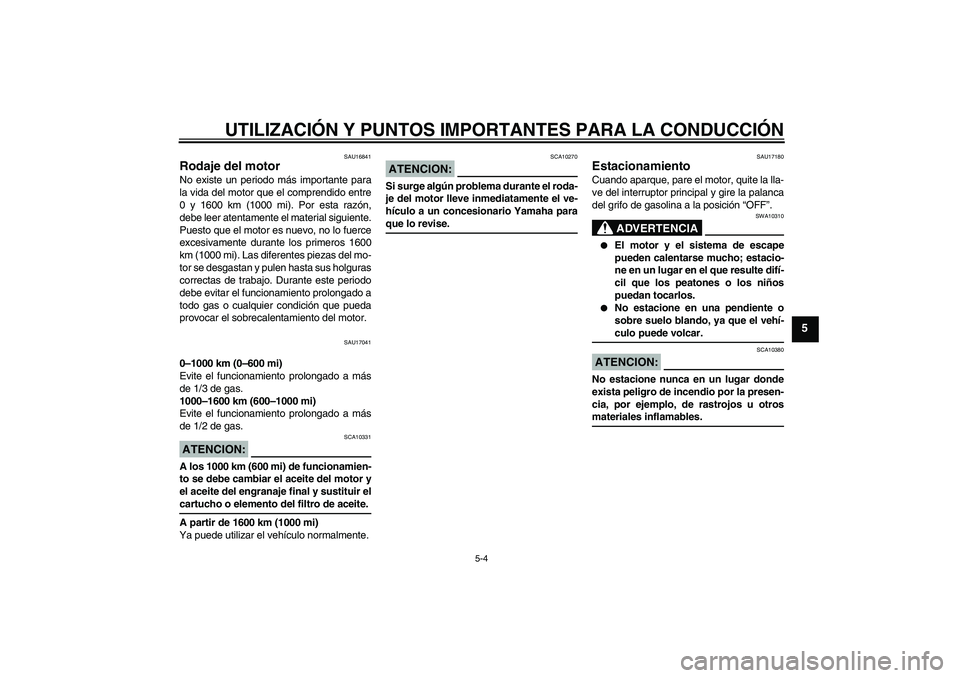

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU16841
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17041
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas.
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.ATENCION:
SCA10331
A los 1000 km (600 mi) de funcionamien-
to se debe cambiar el aceite del motor y
el aceite del engranaje final y sustituir elcartucho o elemento del filtro de aceite.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCION:
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha paraque lo revise.
SAU17180
Estacionamiento Cuando aparque, pare el motor, quite la lla-
ve del interruptor principal y gire la palanca
del grifo de gasolina a la posición “OFF”.
ADVERTENCIA
SWA10310
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-culo puede volcar.
ATENCION:
SCA10380
No estacione nunca en un lugar donde
exista peligro de incendio por la presen-
cia, por ejemplo, de rastrojos u otrosmateriales inflamables.
U5YSSRS0.book Page 4 Thursday, March 17, 2005 10:36 AM
Page 40 of 82

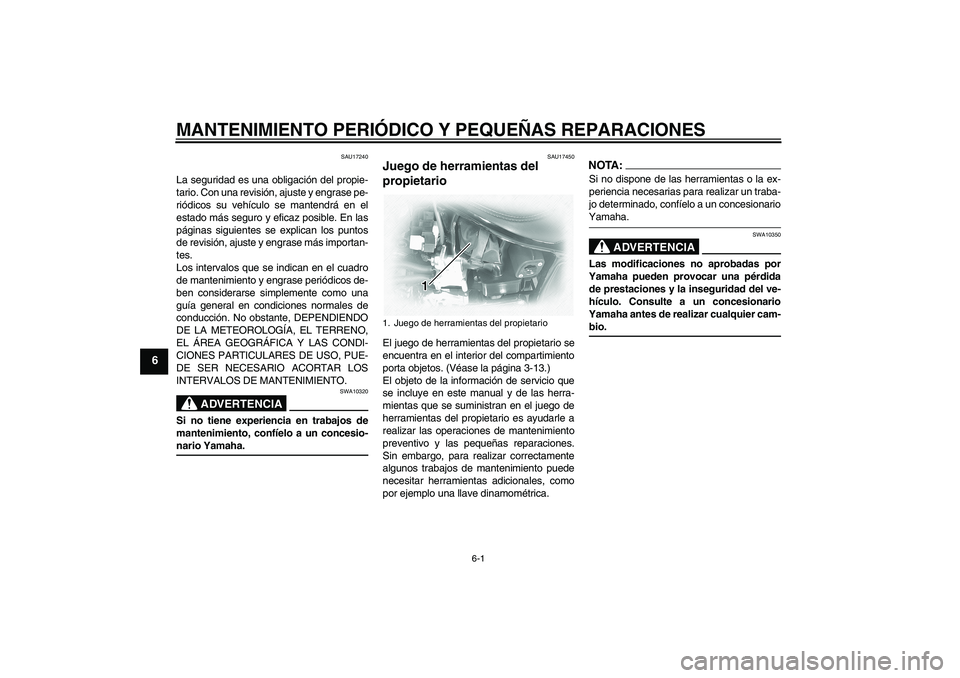

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
6
SAU17240
La seguridad es una obligación del propie-
tario. Con una revisión, ajuste y engrase pe-
riódicos su vehículo se mantendrá en el
estado más seguro y eficaz posible. En las
páginas siguientes se explican los puntos
de revisión, ajuste y engrase más importan-
tes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
conducción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRENO,
EL ÁREA GEOGRÁFICA Y LAS CONDI-
CIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS
INTERVALOS DE MANTENIMIENTO.
ADVERTENCIA
SWA10320
Si no tiene experiencia en trabajos de
mantenimiento, confíelo a un concesio-nario Yamaha.
SAU17450
Juego de herramientas del
propietario El juego de herramientas del propietario se
encuentra en el interior del compartimiento
porta objetos. (Véase la página 3-13.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas del propietario es ayudarle a
realizar las operaciones de mantenimiento
preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
ADVERTENCIA
SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-bio.
1. Juego de herramientas del propietario
U5YSSRS0.book Page 1 Thursday, March 17, 2005 10:36 AM
