MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SAU21290

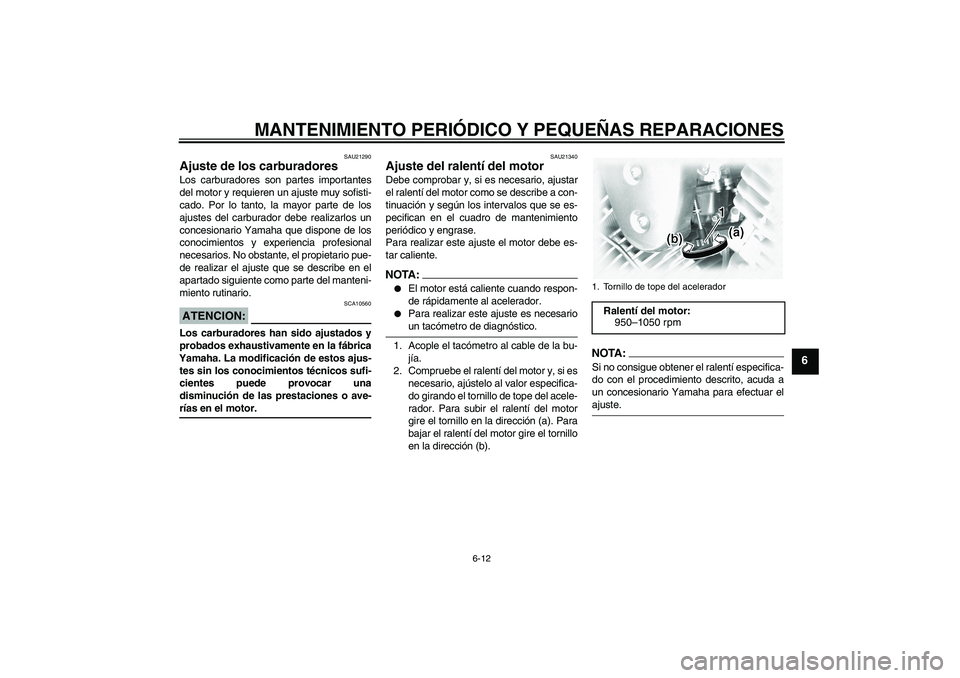

Ajuste de los carburadores Los carburadores son partes importantes
del motor y requieren un ajuste muy sofisti-
cado. Por lo tanto, la mayor parte de los
ajustes del carburador debe realizarlos un
concesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios. No obstante, el propietario pue-
de realizar el ajuste que se describe en el
apartado siguiente como parte del manteni-
miento rutinario.ATENCION:
SCA10560
Los carburadores han sido ajustados y
probados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
SAU21340
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTA:
El motor está caliente cuando respon-
de rápidamente al acelerador.
Para realizar este ajuste es necesarioun tacómetro de diagnóstico.
1. Acople el tacómetro al cable de la bu-
jía.
2. Compruebe el ralentí del motor y, si es
necesario, ajústelo al valor especifica-
do girando el tornillo de tope del acele-
rador. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.1. Tornillo de tope del acelerador
Ralentí del motor:
950–1050 rpm
U5YSSRS0.book Page 12 Thursday, March 17, 2005 10:36 AM
Page 52 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU21380

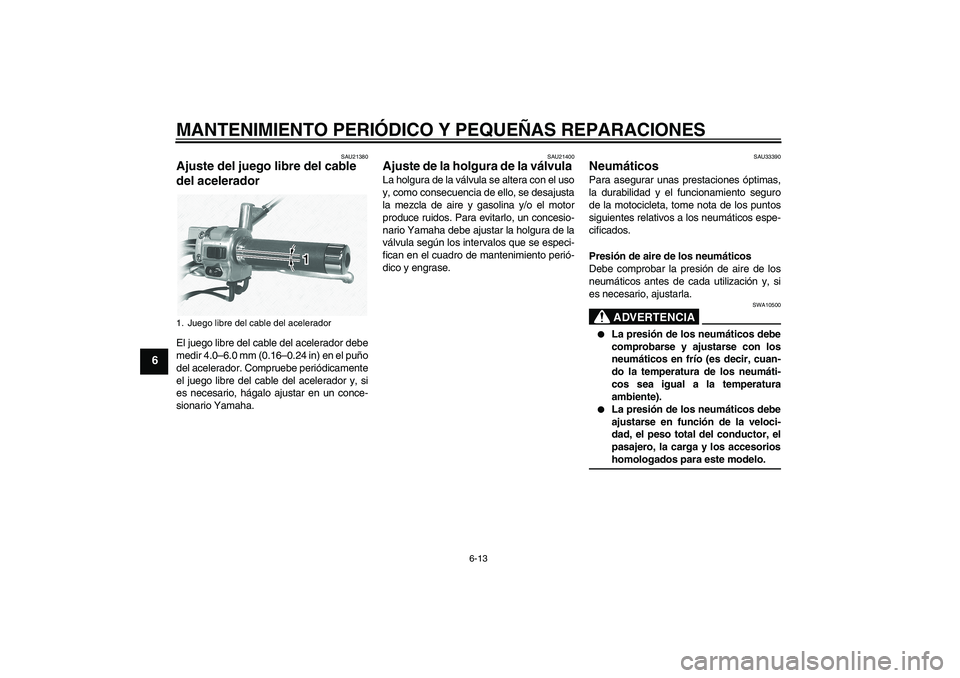

Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21400
Ajuste de la holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU33390
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
1. Juego libre del cable del aceleradorU5YSSRS0.book Page 13 Thursday, March 17, 2005 10:36 AM
Page 53 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
ADVERTENCIA
SWA11020

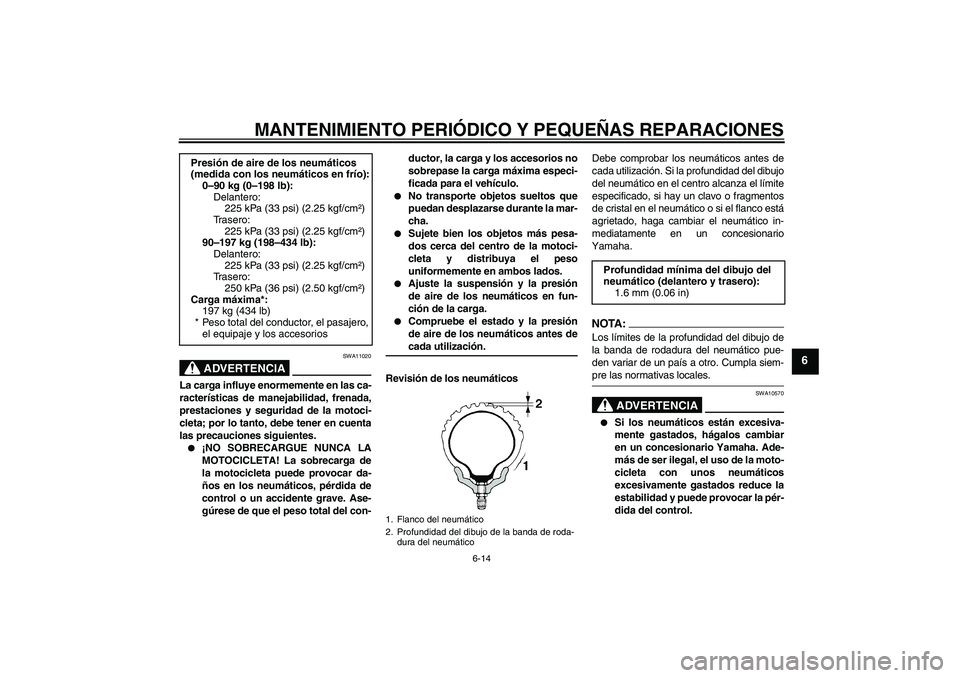

La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con-ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.
Revisión de los neumáticosDebe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA :
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10570
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
225 kPa (33 psi) (2.25 kgf/cm²)
90–197 kg (198–434 lb):
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
197 kg (434 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U5YSSRS0.book Page 14 Thursday, March 17, 2005 10:36 AM
Page 54 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por unproducto de alta calidad.

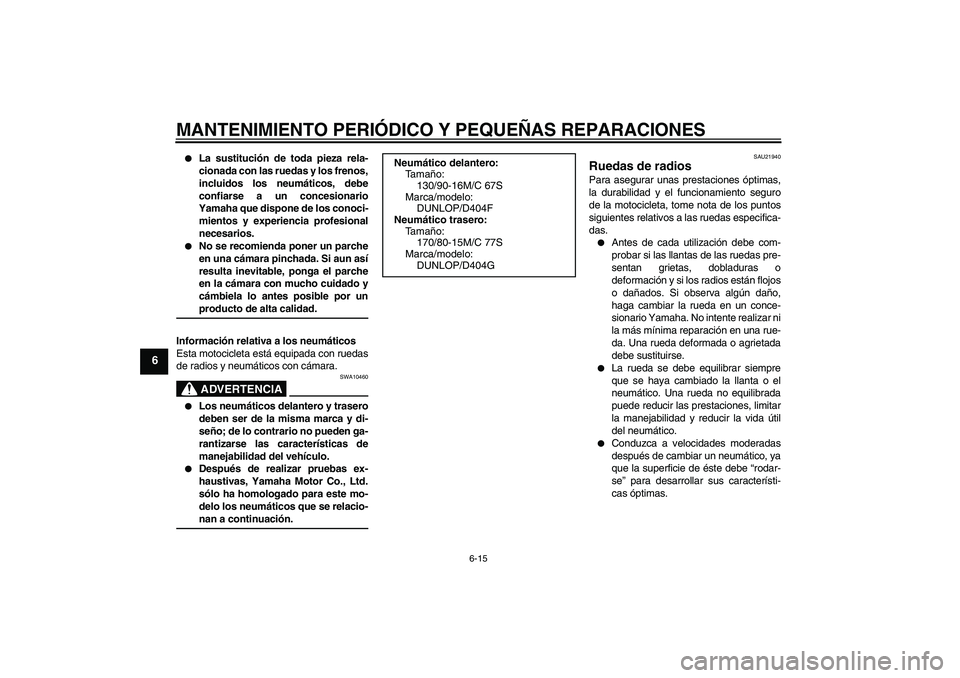

Información relativa a los neumáticos
Esta motocicleta está equipada con ruedas
de radios y neumáticos con cámara.ADVERTENCIA
SWA10460
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad del vehículo.
Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-nan a continuación.
SAU21940
Ruedas de radios Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación y si los radios están flojos
o dañados. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas. Neumático delantero:
Ta m año:
130/90-16M/C 67S
Marca/modelo:
DUNLOP/D404F
Neumático trasero:
Ta m año:
170/80-15M/C 77S
Marca/modelo:
DUNLOP/D404G
U5YSSRS0.book Page 15 Thursday, March 17, 2005 10:36 AM
Page 55 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SAU22020

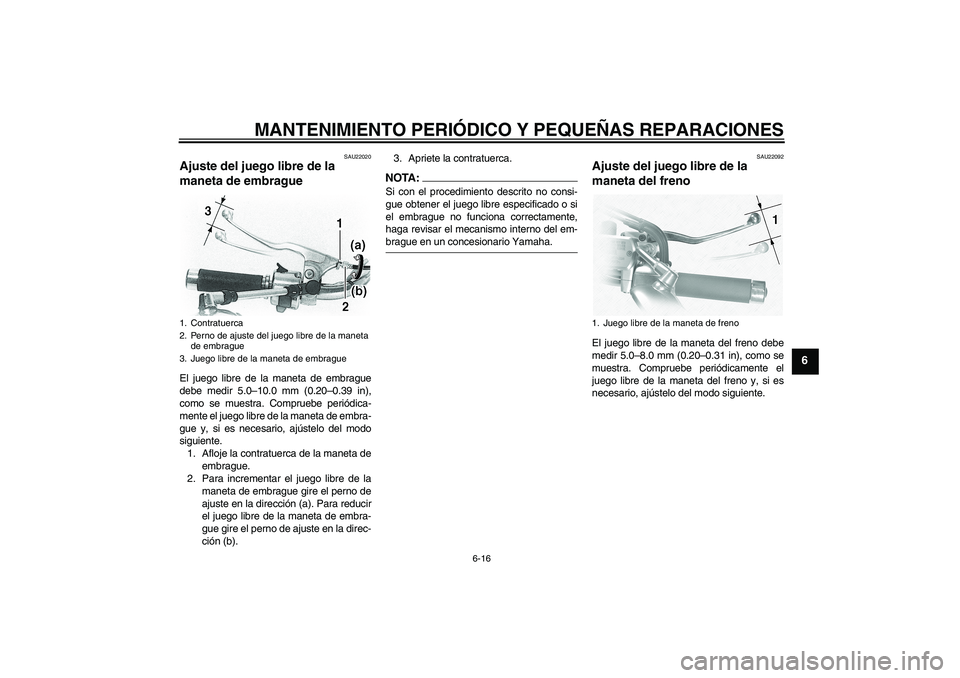

Ajuste del juego libre de la
maneta de embrague El juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, si es necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).3. Apriete la contratuerca.
NOTA:Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.
SAU22092
Ajuste del juego libre de la
maneta del freno El juego libre de la maneta del freno debe
medir 5.0–8.0 mm (0.20–0.31 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
1. Juego libre de la maneta de freno
U5YSSRS0.book Page 16 Thursday, March 17, 2005 10:36 AM
Page 56 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno gire el tornillo de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).
3. Apriete la contratuerca.
ADVERTENCIA
SWA10630
Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.
Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.

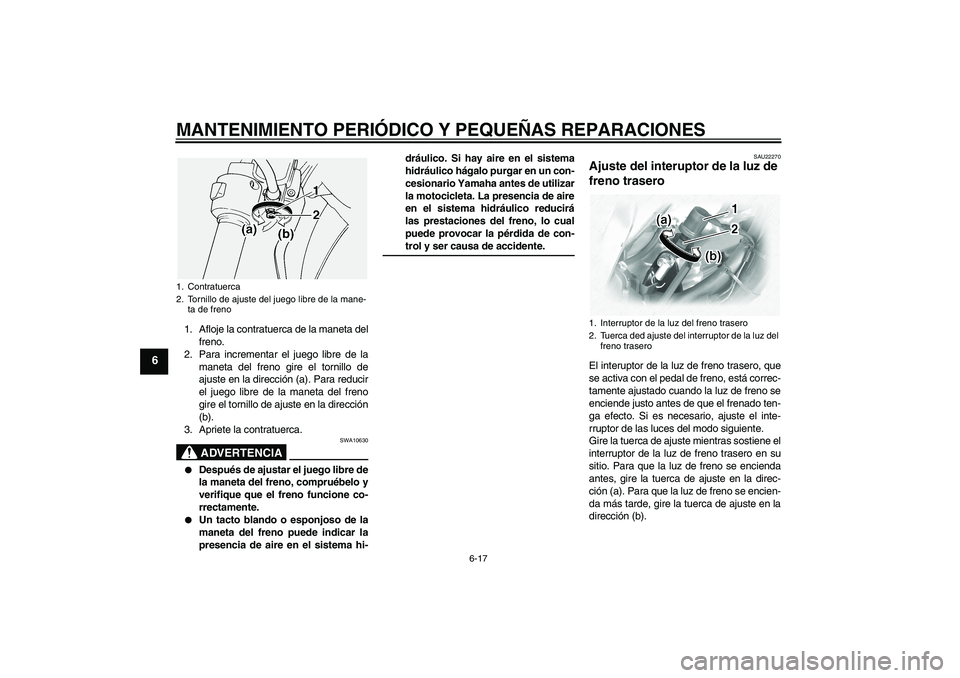

SAU22270
Ajuste del interuptor de la luz de
freno trasero El interuptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
1. Contratuerca
2. Tornillo de ajuste del juego libre de la mane-
ta de freno
1. Interruptor de la luz del freno trasero
2. Tuerca ded ajuste del interruptor de la luz del
freno trasero
U5YSSRS0.book Page 17 Thursday, March 17, 2005 10:36 AM
Page 57 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU22321

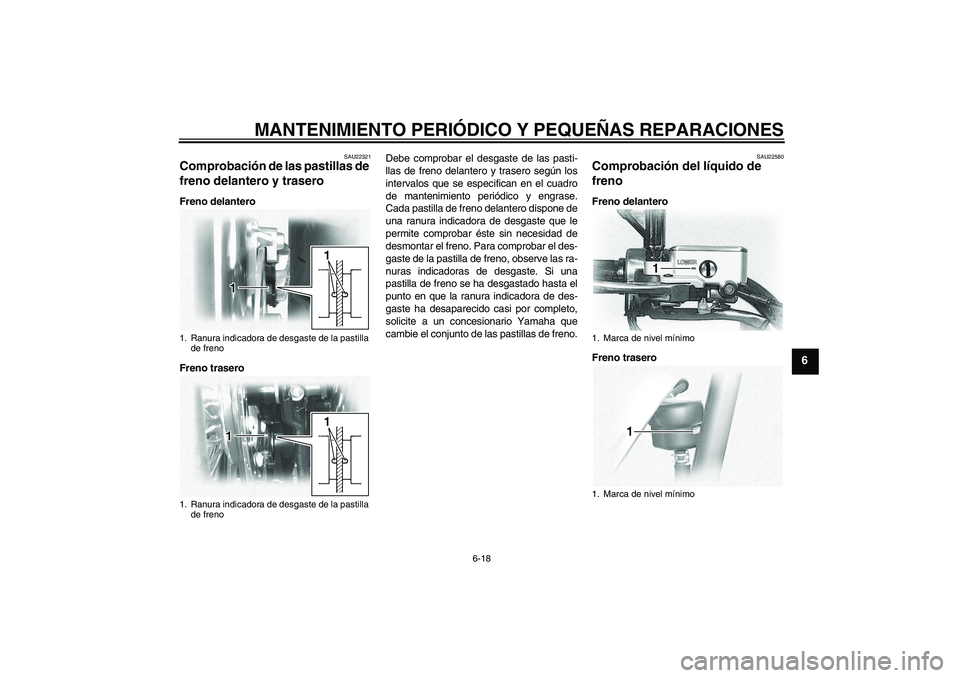

Comprobación de las pastillas de
freno delantero y trasero Freno delantero
Freno traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una
pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU22580
Comprobación del líquido de
freno Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Ranura indicadora de desgaste de la pastilla
de freno
1. Marca de nivel mínimo
1. Marca de nivel mínimo
U5YSSRS0.book Page 18 Thursday, March 17, 2005 10:36 AM
Page 58 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6

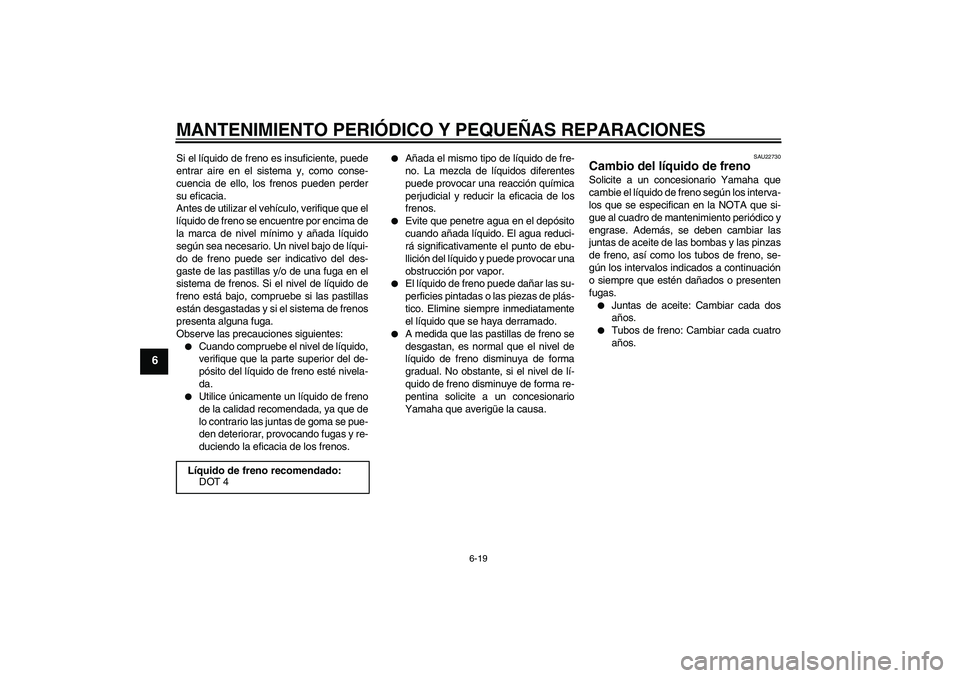

Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22730
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubos de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4
U5YSSRS0.book Page 19 Thursday, March 17, 2005 10:36 AM
Page 59 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6

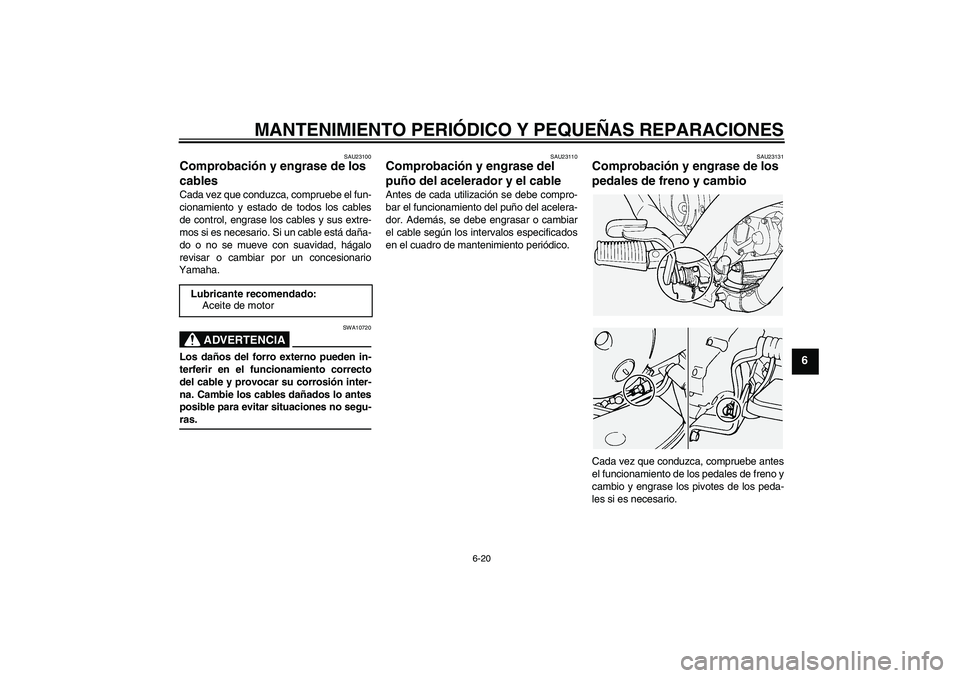

SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23110
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23131
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motor
U5YSSRS0.book Page 20 Thursday, March 17, 2005 10:36 AM
Page 60 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6

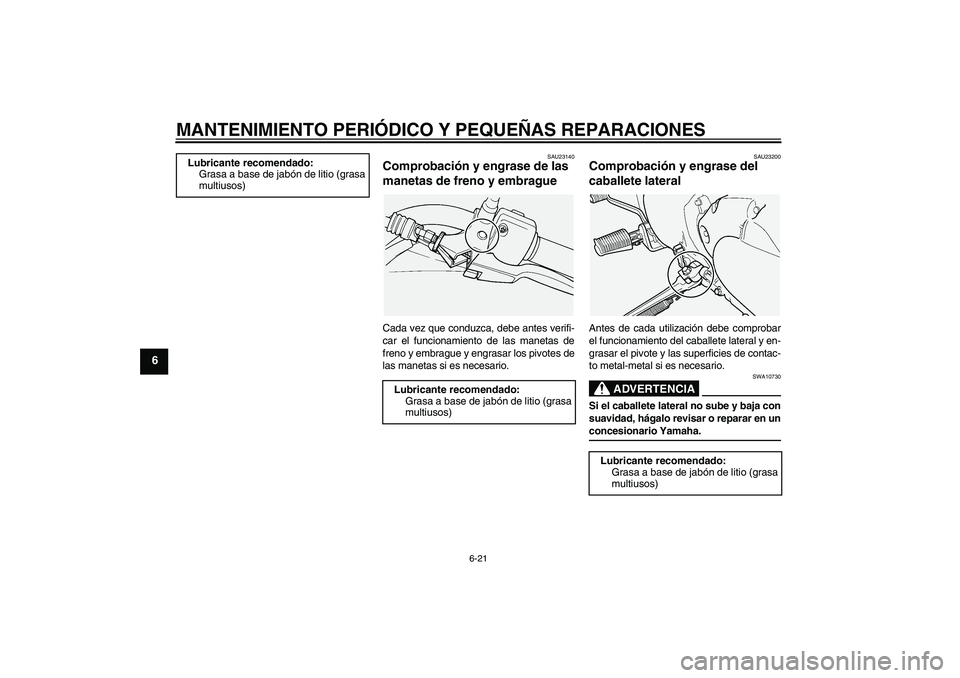

SAU23140
Comprobación y engrase de las
manetas de freno y embrague Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
SAU23200
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10730
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha. Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U5YSSRS0.book Page 21 Thursday, March 17, 2005 10:36 AM
