MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

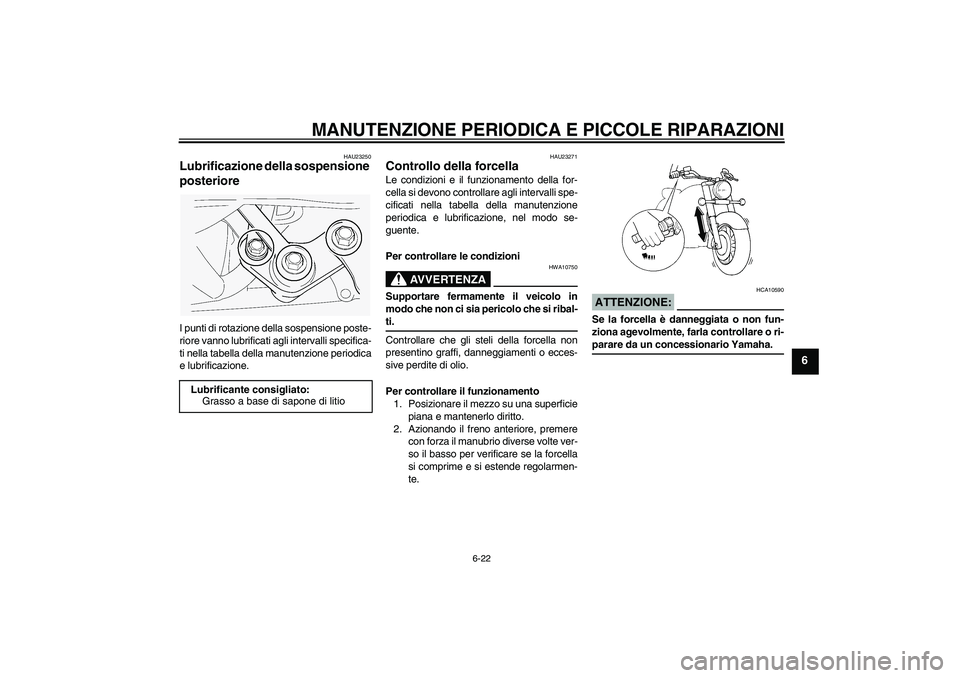

6-22
6
HAU23250
Lubrificazione della sospensione
posteriore I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U5YSHRH0.book Page 22 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23380
Batteria La batteria si trova dietro al pannello A. (Ve-
dere pagina 6-6.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.ATTENZIONE:
HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-nente.1. Terminale positivo della batteria
2. Terminale negativo della batteria
U5YSHRH0.book Page 23 Wednesday, March 23, 2005 8:58 AM

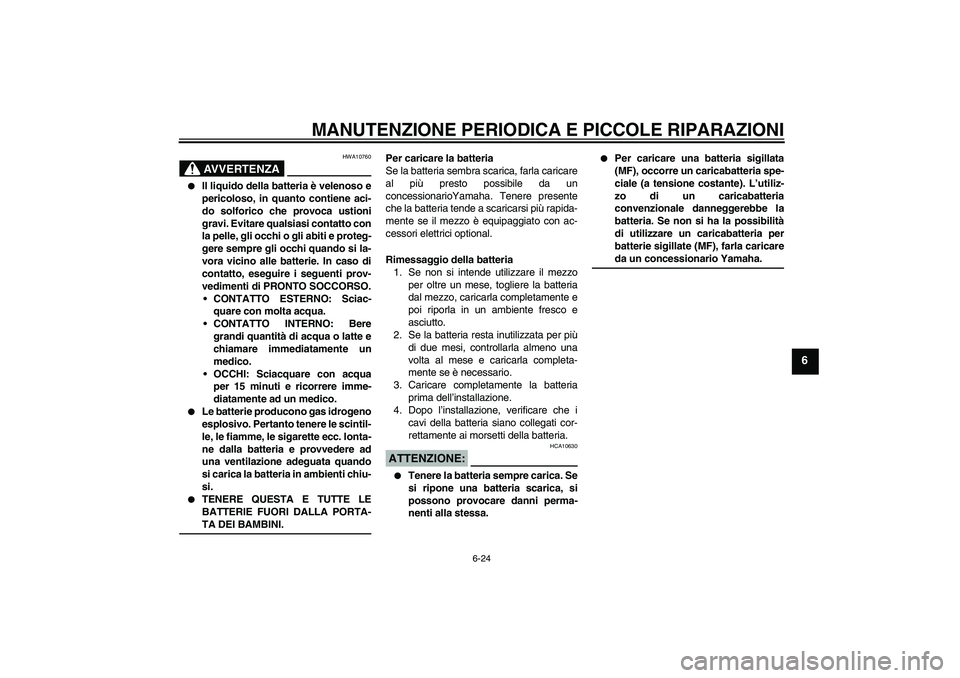

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un
concessionarioYamaha. Tenere presente
che la batteria tende a scaricarsi più rapida-
mente se il mezzo è equipaggiato con ac-
cessori elettrici optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
U5YSHRH0.book Page 24 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

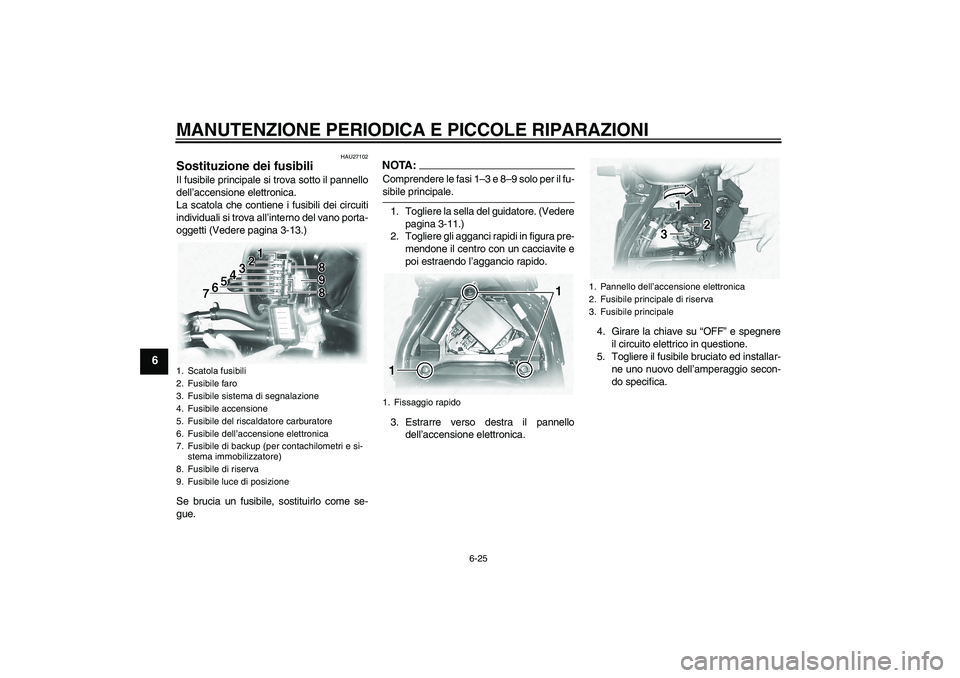

6-25
6
HAU27102
Sostituzione dei fusibili Il fusibile principale si trova sotto il pannello
dell’accensione elettronica.
La scatola che contiene i fusibili dei circuiti
individuali si trova all’interno del vano porta-
oggetti (Vedere pagina 3-13.)
Se brucia un fusibile, sostituirlo come se-
gue.
NOTA:Comprendere le fasi 1–3 e 8–9 solo per il fu-sibile principale.
1. Togliere la sella del guidatore. (Vedere
pagina 3-11.)
2. Togliere gli agganci rapidi in figura pre-
mendone il centro con un cacciavite e
poi estraendo l’aggancio rapido.
3. Estrarre verso destra il pannello
dell’accensione elettronica.4. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
5. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
1. Scatola fusibili
2. Fusibile faro
3. Fusibile sistema di segnalazione
4. Fusibile accensione
5. Fusibile del riscaldatore carburatore
6. Fusibile dell’accensione elettronica
7. Fusibile di backup (per contachilometri e si-
stema immobilizzatore)
8. Fusibile di riserva
9. Fusibile luce di posizione
1. Fissaggio rapido
1. Pannello dell’accensione elettronica
2. Fusibile principale di riserva
3. Fusibile principale
U5YSHRH0.book Page 25 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

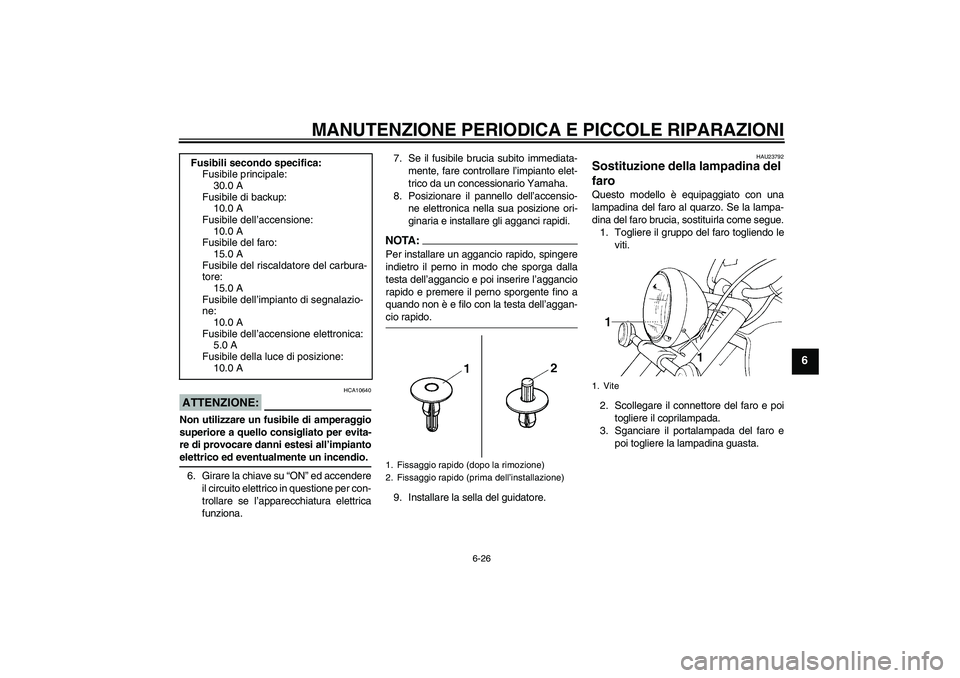

6-26
6
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
6. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.7. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
8. Posizionare il pannello dell’accensio-
ne elettronica nella sua posizione ori-
ginaria e installare gli agganci rapidi.
NOTA:Per installare un aggancio rapido, spingere
indietro il perno in modo che sporga dalla
testa dell’aggancio e poi inserire l’aggancio
rapido e premere il perno sporgente fino a
quando non è e filo con la testa dell’aggan-cio rapido.
9. Installare la sella del guidatore.
HAU23792
Sostituzione della lampadina del
faro Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Togliere il gruppo del faro togliendo le
viti.
2. Scollegare il connettore del faro e poi
togliere il coprilampada.
3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta. Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile di backup:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile del faro:
15.0 A
Fusibile del riscaldatore del carbura-
tore:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione elettronica:
5.0 A
Fusibile della luce di posizione:
10.0 A
1. Fissaggio rapido (dopo la rimozione)
2. Fissaggio rapido (prima dell’installazione)
1. Vite
U5YSHRH0.book Page 26 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

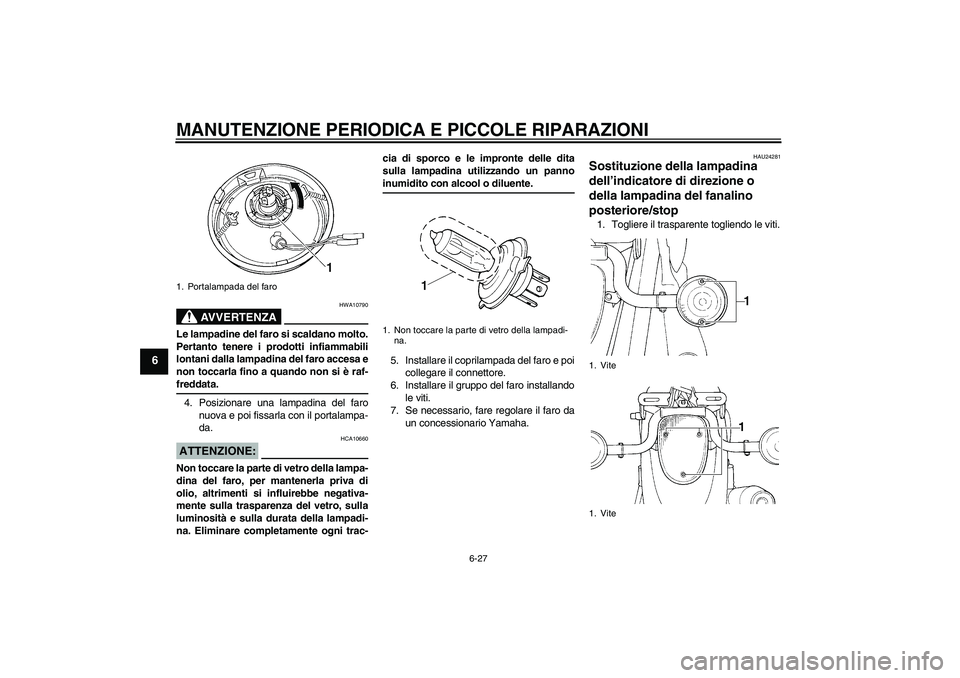

6-27
6
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.
5. Installare il coprilampada del faro e poi
collegare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24281
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/stop 1. Togliere il trasparente togliendo le viti.
1. Portalampada del faro
1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
1. Vite
U5YSHRH0.book Page 27 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

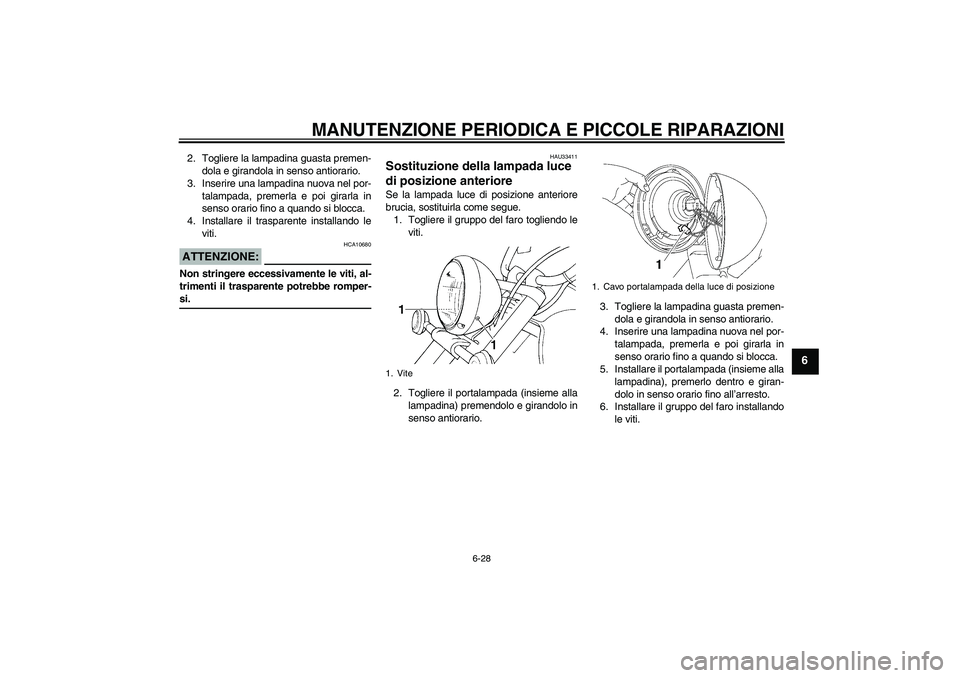

6-28
6
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il trasparente installando le
viti.ATTENZIONE:
HCA10680
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU33411
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo del faro togliendo le
viti.
2. Togliere il portalampada (insieme alla
lampadina) premendolo e girandolo in
senso antiorario.3. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
5. Installare il portalampada (insieme alla
lampadina), premerlo dentro e giran-
dolo in senso orario fino all’arresto.
6. Installare il gruppo del faro installando
le viti.1. Vite
1. Cavo portalampada della luce di posizione
U5YSHRH0.book Page 28 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

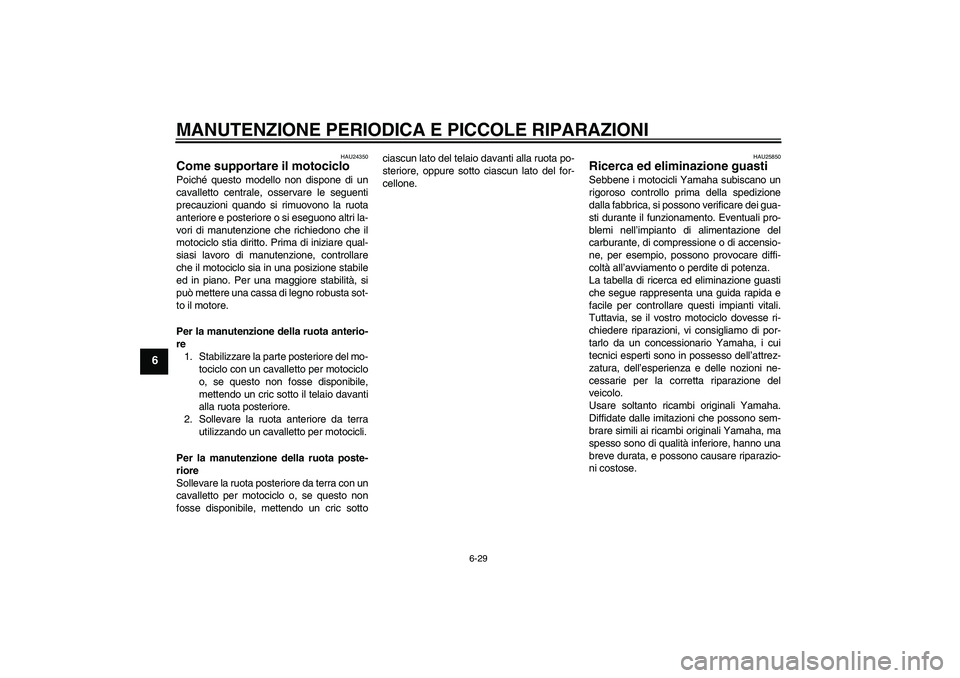

6-29
6
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU25850
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il vostro motociclo dovesse ri-
chiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.
U5YSHRH0.book Page 29 Wednesday, March 23, 2005 8:58 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU25891

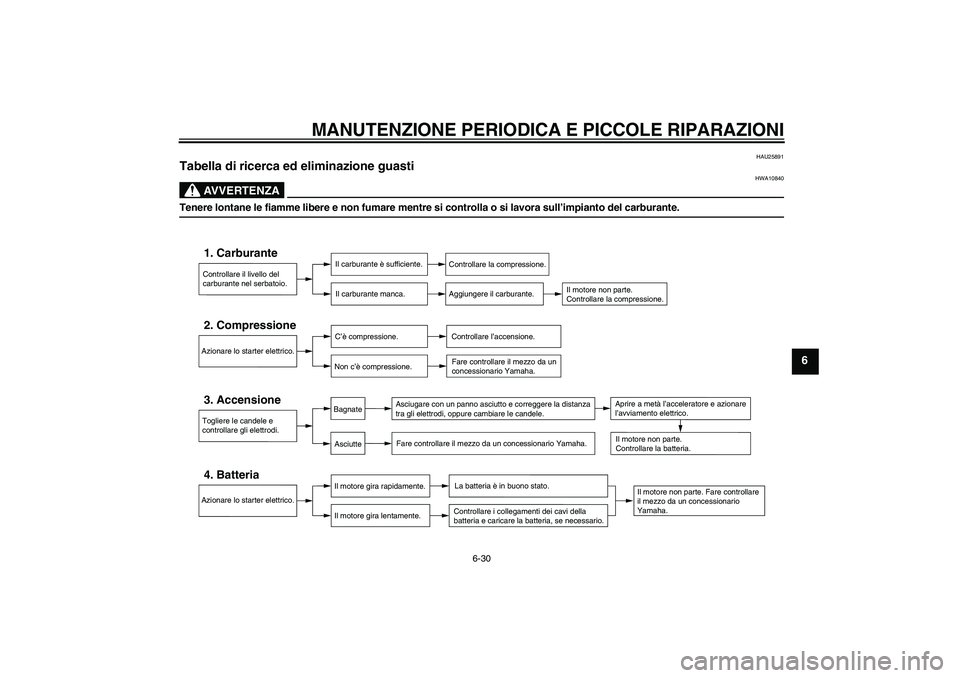

Tabella di ricerca ed eliminazione guasti
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
U5YSHRH0.book Page 30 Wednesday, March 23, 2005 8:58 AM

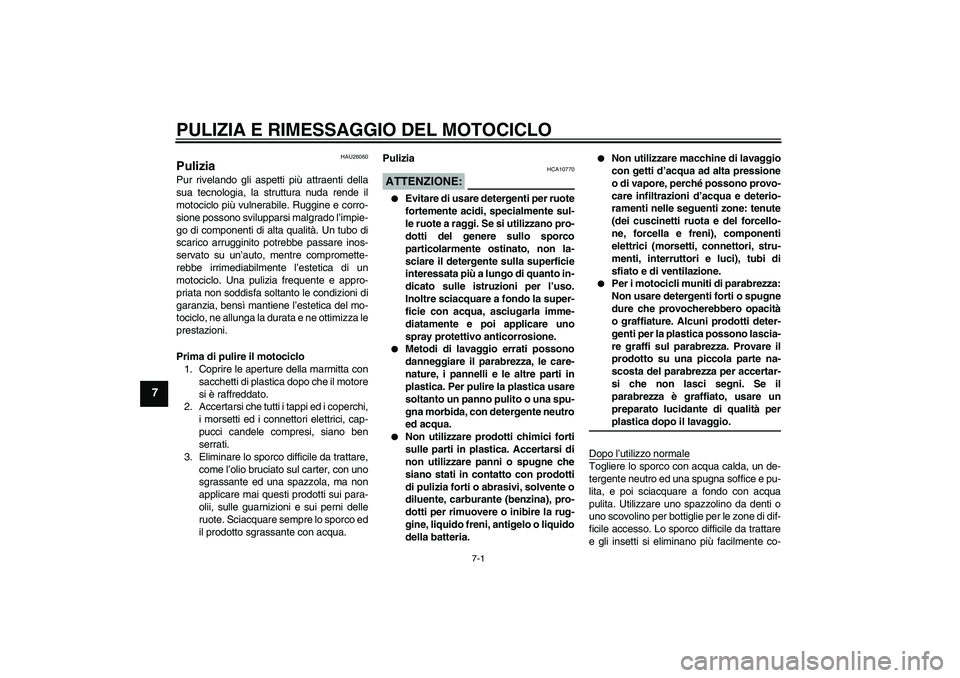

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26060
Pulizia Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende il
motociclo più vulnerabile. Ruggine e corro-
sione possono svilupparsi malgrado l’impie-
go di componenti di alta qualità. Un tubo di
scarico arrugginito potrebbe passare inos-
servato su un’auto, mentre compromette-
rebbe irrimediabilmente l’estetica di un
motociclo. Una pulizia frequente e appro-
priata non soddisfa soltanto le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza le
prestazioni.
Prima di pulire il motociclo
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
pucci candele compresi, siano ben
serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE:
HCA10770


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare il parabrezza, le care-
nature, i pannelli e le altre parti in
plastica. Per pulire la plastica usare
soltanto un panno pulito o una spu-
gna morbida, con detergente neutro
ed acqua.


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o liquido
della batteria.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (morsetti, connettori, stru-
menti, interruttori e luci), tubi di
sfiato e di ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffiature. Alcuni prodotti deter-
genti per la plastica possono lascia-
re graffi sul parabrezza. Provare il
prodotto su una piccola parte na-
scosta del parabrezza per accertar-
si che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
U5YSHRH0.book Page 1 Wednesday, March 23, 2005 8:58 AM
