FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-16.)
DAU12880
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.OPMERKING:Gebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-kelen.
DAU12890
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
U5YSD1D0.book Page 7 Tuesday, November 8, 2005 6:55 PM
Page 22 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13120
Tankdop Verwijderen van de tankdop
Schuif het slotplaatje open, steek de sleutel
in het slot en draai hem dan een kwartslag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het “”-
merkteken naar voren toe.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-grendeld is.
WAARSCHUWING
DWA10130
Controleer voor u gaat rijden of detankdop correct is aangebracht.
1. Rempedaal
1. Slotplaatje tankdop
2.“”-merkteken
3. Ontgrendelen.
4. Vergrendelen.
U5YSD1D0.book Page 8 Tuesday, November 8, 2005 6:55 PM
Page 23 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU13220
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Steek om te tan-
ken het mondstuk van de pompslang in de
vulopening van de brandstoftank en vul tot
onderaan de vulpijp, zoals getoond in de af-
beelding.
WAARSCHUWING
DWA10880
Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.
Mors geen brandstof op een heetmotorblok.
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Brandstofreserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
U5YSD1D0.book Page 9 Tuesday, November 8, 2005 6:55 PM
Page 24 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU13441
Uitlaatkatalysator Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.
Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.
Laat de motor niet te lang aaneenstationair draaien.
DAU13550
Brandstofkraan Via de brandstofkraan wordt de brandstof
van de tank naar de carburateurs gevoerd
en bovendien gefilterd.
De standen van de hendel van de brand-
stofkraan worden als volgt toegelicht en ge-
toond in de afbeeldingen.
OFF
Met de hendel van de brandstofkraan in
deze stand is de brandstoftoevoer afgeslo-
ten. Draai de hendel van de brandstofkraan
altijd in deze stand als de motor uit staat.AAN
Met de hendel van de brandstofkraan in
deze stand stroomt brandstof naar de car-
burateurs. Draai de hendel van de brand-
stofkraan naar deze stand om de motor te
starten en te gaan rijden.
RES1. Puntig uiteinde op “OFF”
1. Puntig uiteinde op “ON”
1. Puntig uiteinde op “RES”
U5YSD1D0.book Page 10 Tuesday, November 8, 2005 6:55 PM
Page 25 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Dit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de reser-
vehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan
naar deze stand wanneer u tijdens het rij-
den zonder brandstof komt te staan. Vul in
zo’n geval zo snel mogelijk brandstof bij en
vergeet daarna niet de hendel van de
brandstofkraan weer terug naar “ON” te
draaien!
DAU13610
Chokehendel “” Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de hendel in richting (a) om de cho-
ke aan te zetten.
Beweeg de hendel in richting (b) om de cho-
ke uit te zetten.LET OP:
DCA10990
Gebruik de choke niet langer dan 3 mi-
nuten, anders zal de uitlaatpijp mogelijk
door extreme hitte verkleuren. Boven-
dien treedt naverbranding op in de uit-
laat als de choke te lang wordt gebruikt.Zet in zo’n geval de choke uit.
DAU14201
Zadels Duozadel
Verwijderen van het duozadelVerwijder de moer en de onderlegring en
trek dan het duozadel omhoog.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de voorzijde
van het duozadel in de zadelbevesti-
ging zoals afgebeeld en plaats het za-
del in de oorspronkelijke positie.
2. Breng de onderlegring en de moer aan
en zet de moer vervolgens vast met
het voorgeschreven aanhaalmoment.
1. Chokehendel “”
1. Moer
2. Ring
U5YSD1D0.book Page 11 Tuesday, November 8, 2005 6:55 PM
Page 26 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
Bestuurderszadel
Verwijderen van het bestuurderszadel1. Verwijder het duozadel.
2. Verwijder de bout en trek dan het be-
stuurderszadel omhoog.Aanbrengen van het bestuurderszadel
1. Steek de uitsteeksels aan de voorzijde
van het bestuurderszadel in de zadel-
bevestigingen zoals getoond, plaats
het zadel in de oorspronkelijke positie
en breng dan de bout aan.2. Installeer het duozadel.
OPMERKING:Controleer of de zadels stevig zijn vergren-deld alvorens te gaan rijden. Aanhaalmoment:
Moer van het duozadel:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1. Uitsteeksel
2. Zadelbevestiging
1. Bout
1. Uitsteeksel
2. Zadelbevestiging
U5YSD1D0.book Page 12 Tuesday, November 8, 2005 6:55 PM
Page 27 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU14281
Helmbevestiging Steek de sleutel in het slot en draai deze
dan zoals afgebeeld om de helmbevesti-
ging te openen.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
WAARSCHUWING
DWA10160
Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en eenongeval niet uitgesloten is.
DAU14481
Opbergcompartiment Het opbergcompartiment bevindt zich aan
de linkerzijde van de machine.
Om het opbergcompartiment te openen
1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
rechtsom.
2. Trek de kap van het opbergcomparti-
ment naar buiten zoals afgebeeld.
Om het opbergcompartiment te sluiten
1. Plaats de kap van het opbergcompar-
timent in de oorspronkelijke positie,
zoals afgebeeld.
1. Helmbevestiging
2. Ontgrendelen.
1
2
1. Kap opbergcompartiment
2. Slotplaatje kap opbergcompartiment
1. Slot opbergcompartiment
1. Kap opbergcompartiment
U5YSD1D0.book Page 13 Tuesday, November 8, 2005 6:55 PM
Page 28 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

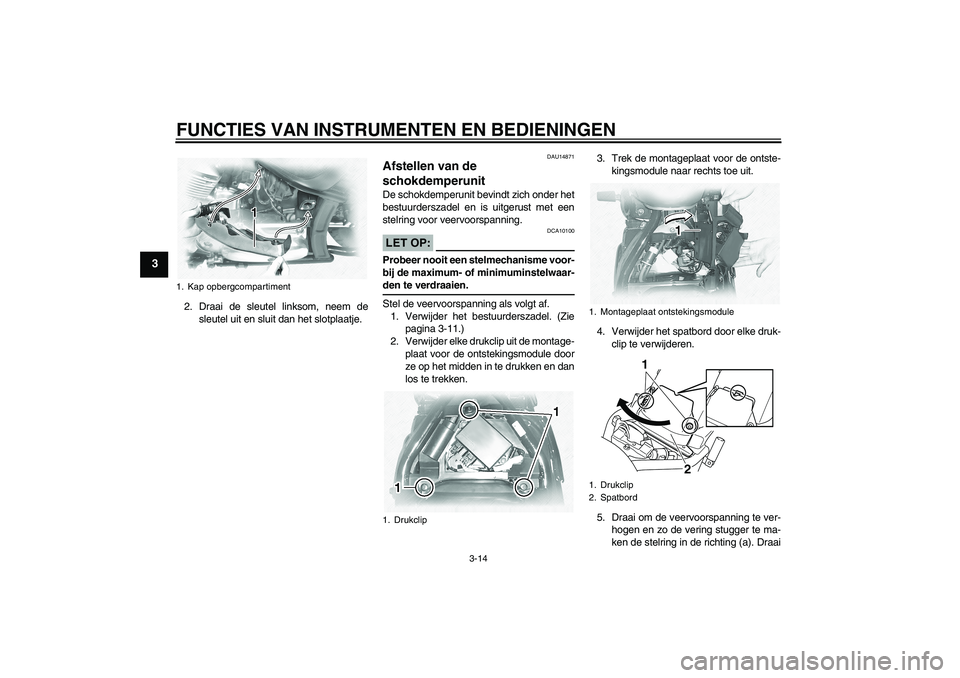

3-14
3
2. Draai de sleutel linksom, neem de
sleutel uit en sluit dan het slotplaatje.
DAU14871
Afstellen van de
schokdemperunit De schokdemperunit bevindt zich onder het
bestuurderszadel en is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Stel de veervoorspanning als volgt af.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-11.)
2. Verwijder elke drukclip uit de montage-
plaat voor de ontstekingsmodule door
ze op het midden in te drukken en dan
los te trekken.3. Trek de montageplaat voor de ontste-
kingsmodule naar rechts toe uit.
4. Verwijder het spatbord door elke druk-
clip te verwijderen.
5. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
1. Kap opbergcompartiment
1. Drukclip
1. Montageplaat ontstekingsmodule
1. Drukclip
2. Spatbord
1
2
U5YSD1D0.book Page 14 Tuesday, November 8, 2005 6:55 PM
Page 29 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
OPMERKING:
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de specialesleutel in de boordgereedschapsset.6. Breng het spatbord en de montage-
plaat voor de ontstekingsmodule aan
door de snelschroeven te monteren.
OPMERKING:Om een drukclip aan te brengen wordt de
pen teruggedrukt zodat deze uit de kop van
de drukclip steekt; breng dan de clip op zijn
plaats en druk de uitstekende pen naar bin-
nen tot deze gelijk ligt met de kop van declip.
7. Breng het bestuurderszadel aan.
WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikantkan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.
Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
1. Positie-indicator
2. Stelring veervoorspanning
3. Speciale sleutelAfstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
4
Maximum (hard):
9
1. Drukclip (na verwijdering)
2. Drukclip (voor plaatsing)
U5YSD1D0.book Page 15 Tuesday, November 8, 2005 6:55 PM
Page 30 of 82
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU15150
Bagageriembevestiging Aan elke passagiersvoetsteun zit een baga-
geriembevestiging.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
DAU15311
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
1. BagageriembevestigingU5YSD1D0.book Page 16 Tuesday, November 8, 2005 6:55 PM
