FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEEOPMERKING:
U5YSD1D0.book Page 17 Tuesday, November 8, 2005 6:55 PM
Page 32 of 82

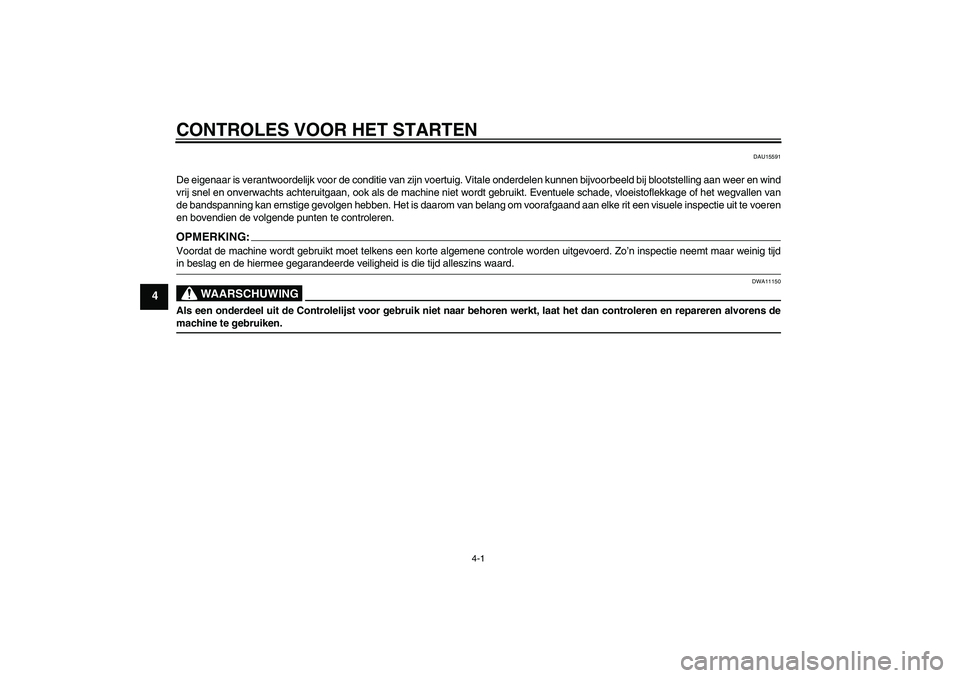

CONTROLES VOOR HET STARTEN
4-1
4
DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.OPMERKING:Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijdin beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING
DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens demachine te gebruiken.U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM
Page 33 of 82

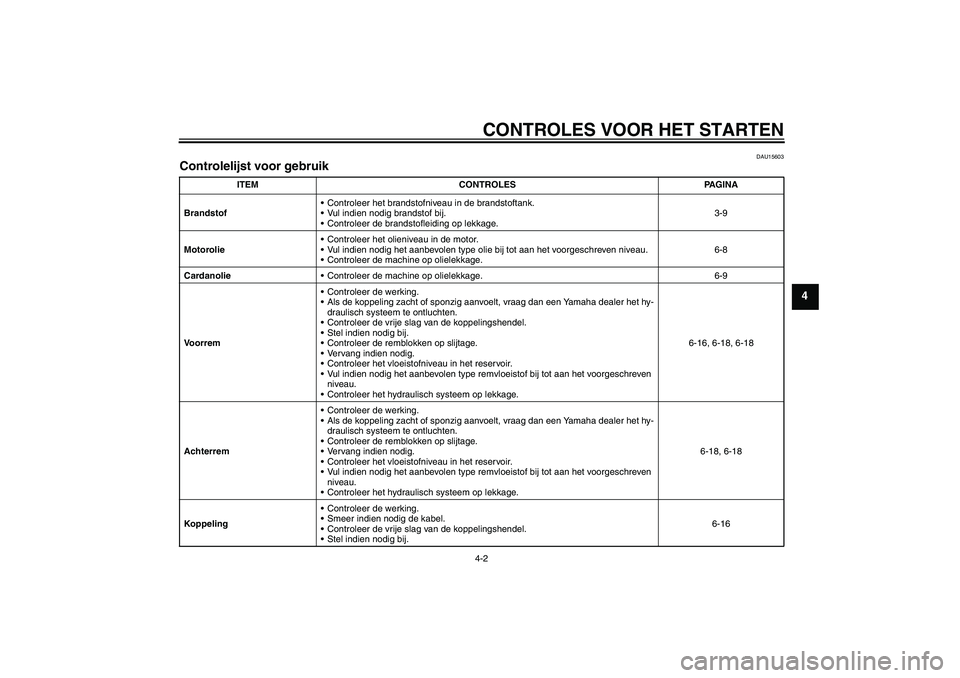

CONTROLES VOOR HET STARTEN4-2
4
DAU15603
Controlelijst voor gebruik
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-9
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-8
CardanolieControleer de machine op olielekkage. 6-9
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-16, 6-18, 6-18
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-18, 6-18
KoppelingControleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.6-16
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM
Page 34 of 82

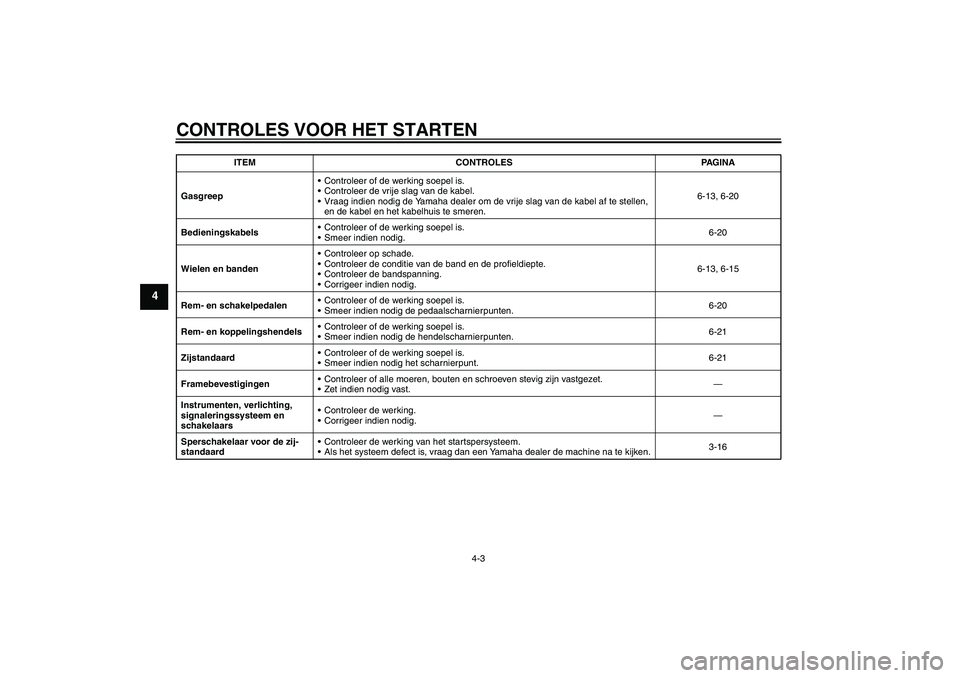

CONTROLES VOOR HET STARTEN
4-3
4
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-13, 6-20
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-20
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-13, 6-15
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-20
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-21
ZijstandaardControleer of de werking soepel is.
Smeer indien nodig het scharnierpunt.6-21
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Sperschakelaar voor de zij-
standaardControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-16 ITEM CONTROLES PAGINA
U5YSD1D0.book Page 3 Tuesday, November 8, 2005 6:55 PM
Page 35 of 82
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270
Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.
Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.
Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAU36060
Starten van een koude motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.WAARSCHUWING
DWA10290
Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-16.
Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de hendel van de brandstof-
kraan naar “ON”.
2. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
3. Schakel de versnellingsbak in de vrij-
stand.
OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
4. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina
3-11.)
5. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.LET OP:
DCA12730
Als de contactsleutel naar “ON”
wordt gedraaid moet het waarschu-
wingslampje olieniveau enkele se-
conden branden en dan doven. Als
het waarschuwingslampje olieni-
veau knippert of aan blijft na het
starten, zet de motor dan direct af,
controleer het olieniveau en let op
eventuele olielekkage. Vul indien
nodig motorolie bij en controleer
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM
Page 36 of 82

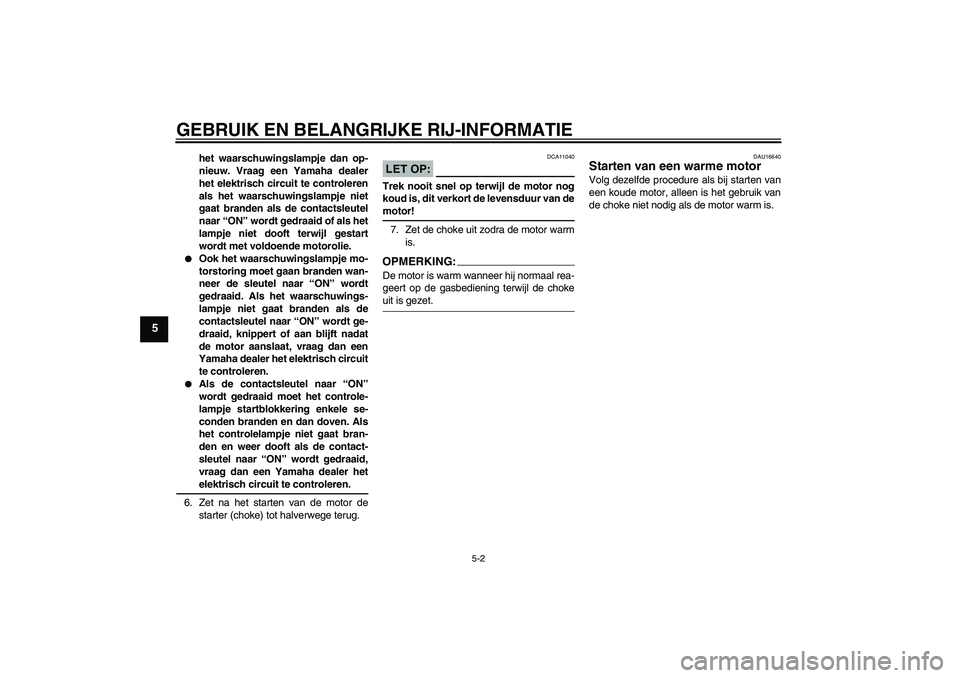

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
het waarschuwingslampje dan op-
nieuw. Vraag een Yamaha dealer
het elektrisch circuit te controleren
als het waarschuwingslampje niet
gaat branden als de contactsleutel
naar “ON” wordt gedraaid of als het
lampje niet dooft terwijl gestart
wordt met voldoende motorolie.
Ook het waarschuwingslampje mo-
torstoring moet gaan branden wan-
neer de sleutel naar “ON” wordt
gedraaid. Als het waarschuwings-
lampje niet gaat branden als de
contactsleutel naar “ON” wordt ge-
draaid, knippert of aan blijft nadat
de motor aanslaat, vraag dan een
Yamaha dealer het elektrisch circuit
te controleren.
Als de contactsleutel naar “ON”
wordt gedraaid moet het controle-
lampje startblokkering enkele se-
conden branden en dan doven. Als
het controlelampje niet gaat bran-
den en weer dooft als de contact-
sleutel naar “ON” wordt gedraaid,
vraag dan een Yamaha dealer hetelektrisch circuit te controleren.
6. Zet na het starten van de motor de
starter (choke) tot halverwege terug.
LET OP:
DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
7. Zet de choke uit zodra de motor warm
is.OPMERKING:De motor is warm wanneer hij normaal rea-
geert op de gasbediening terwijl de chokeuit is gezet.
DAU16640
Starten van een warme motor Volg dezelfde procedure als bij starten van
een koude motor, alleen is het gebruik van
de choke niet nodig als de motor warm is.
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM
Page 37 of 82

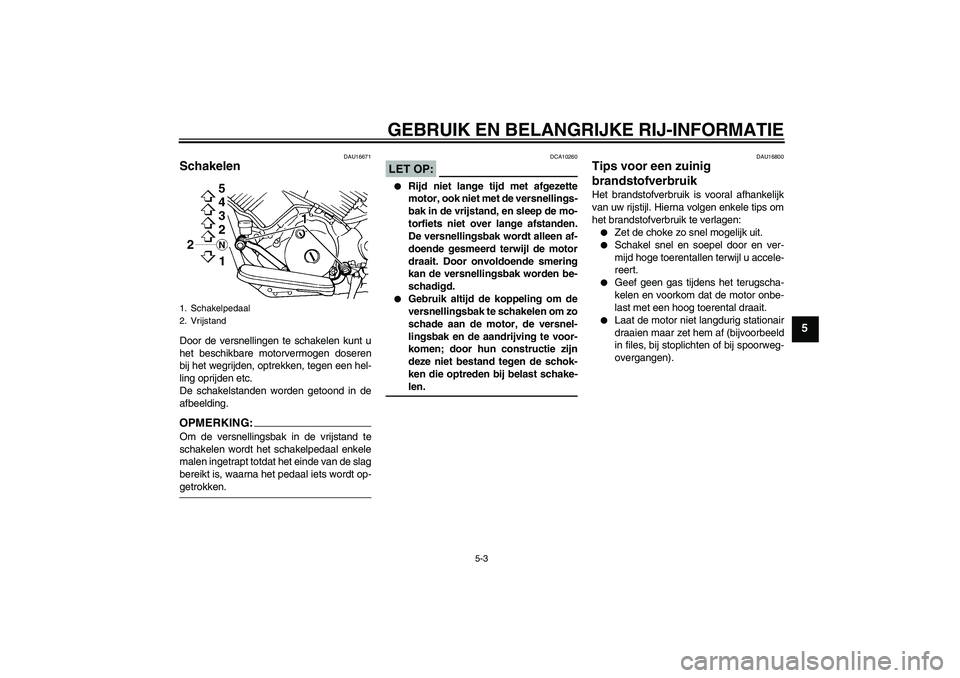

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.
LET OP:
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
DAU16800
Tips voor een zuinig
brandstofverbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Zet de choke zo snel mogelijk uit.
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
1. Schakelpedaal
2. Vrijstand
U5YSD1D0.book Page 3 Tuesday, November 8, 2005 6:55 PM
Page 38 of 82

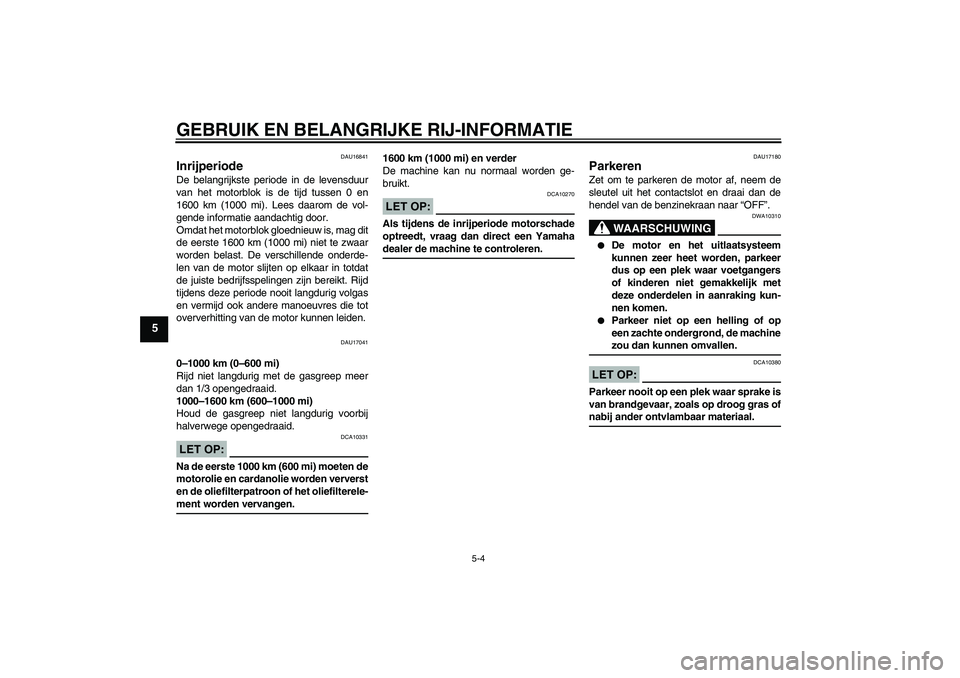

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17041
0–1000 km (0–600 mi)
Rijd niet langdurig met de gasgreep meer
dan 1/3 opengedraaid.
1000–1600 km (600–1000 mi)
Houd de gasgreep niet langdurig voorbij
halverwege opengedraaid.LET OP:
DCA10331
Na de eerste 1000 km (600 mi) moeten de
motorolie en cardanolie worden ververst
en de oliefilterpatroon of het oliefilterele-ment worden vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:
DCA10270
Als tijdens de inrijperiode motorschade
optreedt, vraag dan direct een Yamahadealer de machine te controleren.
DAU17180
Parkeren Zet om te parkeren de motor af, neem de
sleutel uit het contactslot en draai dan de
hendel van de benzinekraan naar “OFF”.
WAARSCHUWING
DWA10310
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.
Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.
U5YSD1D0.book Page 4 Tuesday, November 8, 2005 6:55 PM
Page 39 of 82

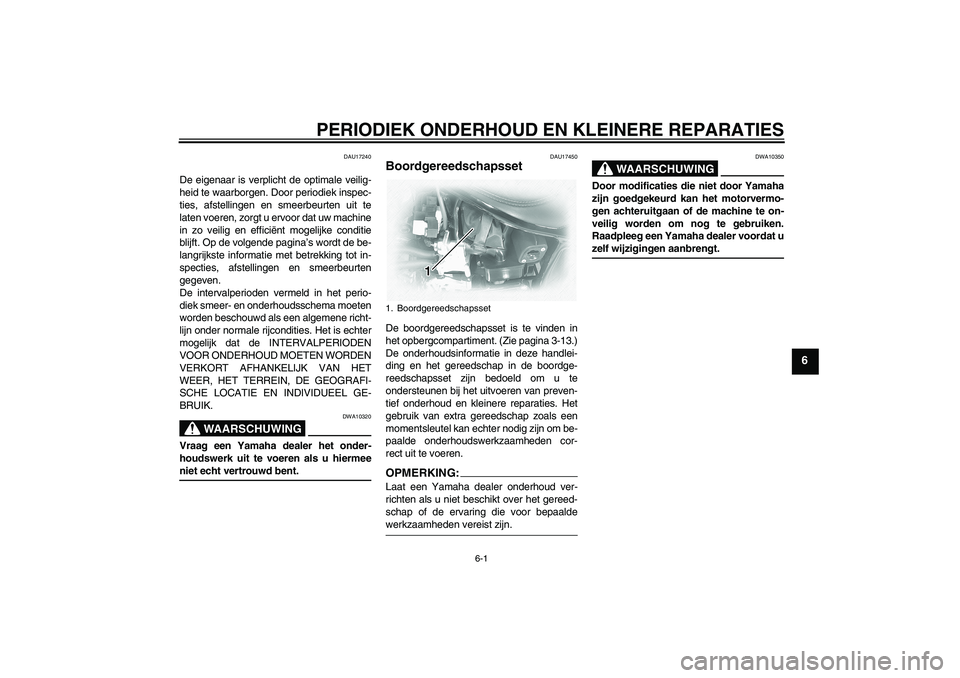

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17450
Boordgereedschapsset De boordgereedschapsset is te vinden in
het opbergcompartiment. (Zie pagina 3-13.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM
Page 40 of 82

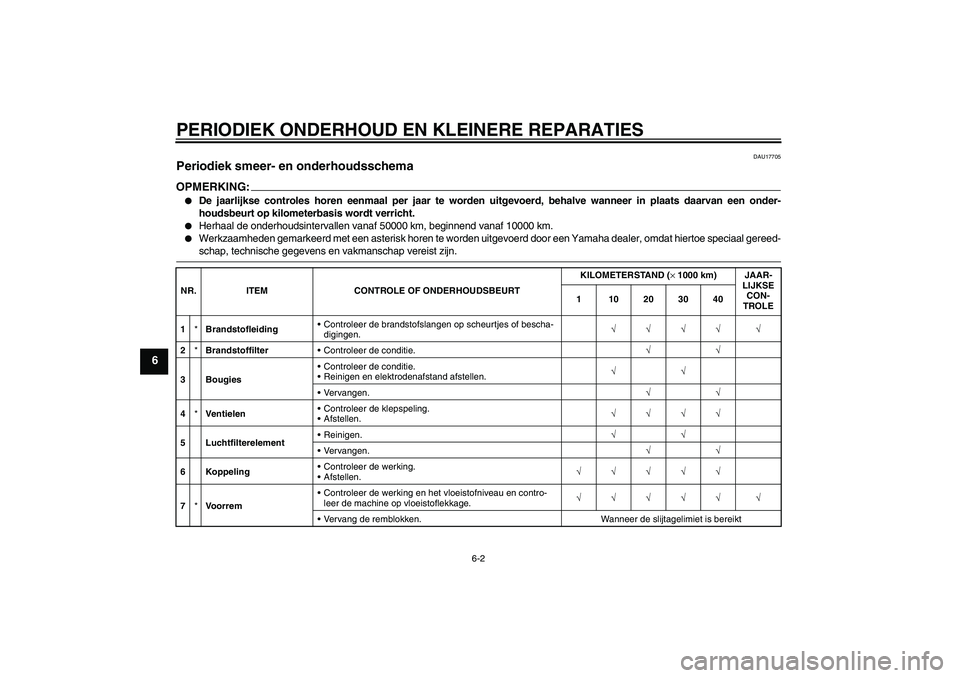

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU17705
Periodiek smeer- en onderhoudsschema OPMERKING:
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
1*BrandstofleidingControleer de brandstofslangen op scheurtjes of bescha-
digingen.√√√√ √
2*BrandstoffilterControleer de conditie.√√
3 BougiesControleer de conditie.
Reinigen en elektrodenafstand afstellen.√√
Vervangen.√√
4*Ve n ti e le nControleer de klepspeling.
Afstellen.√√√√
5 LuchtfilterelementReinigen.√√
Vervangen.√√
6 KoppelingControleer de werking.
Afstellen.√√√√√
7*VoorremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM
