VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
DAU26230

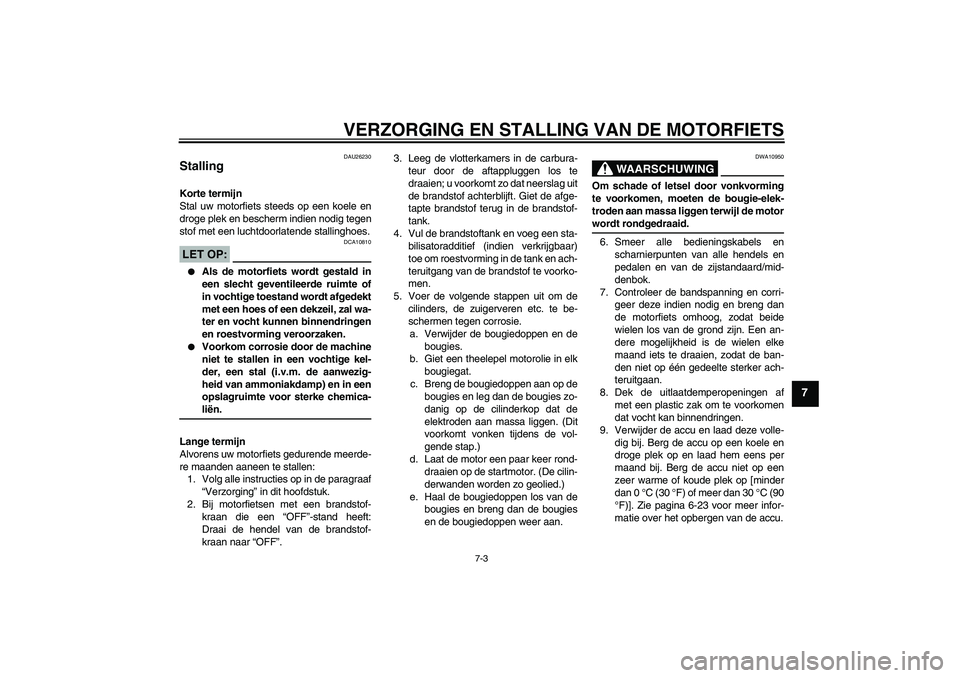

Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Bij motorfietsen met een brandstof-
kraan die een “OFF”-stand heeft:
Draai de hendel van de brandstof-
kraan naar “OFF”.3. Leeg de vlotterkamers in de carbura-
teur door de aftappluggen los te
draaien; u voorkomt zo dat neerslag uit
de brandstof achterblijft. Giet de afge-
tapte brandstof terug in de brandstof-
tank.
4. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
5. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
8. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
9. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-23 voor meer infor-
matie over het opbergen van de accu.
U5YSD1D0.book Page 3 Tuesday, November 8, 2005 6:55 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7

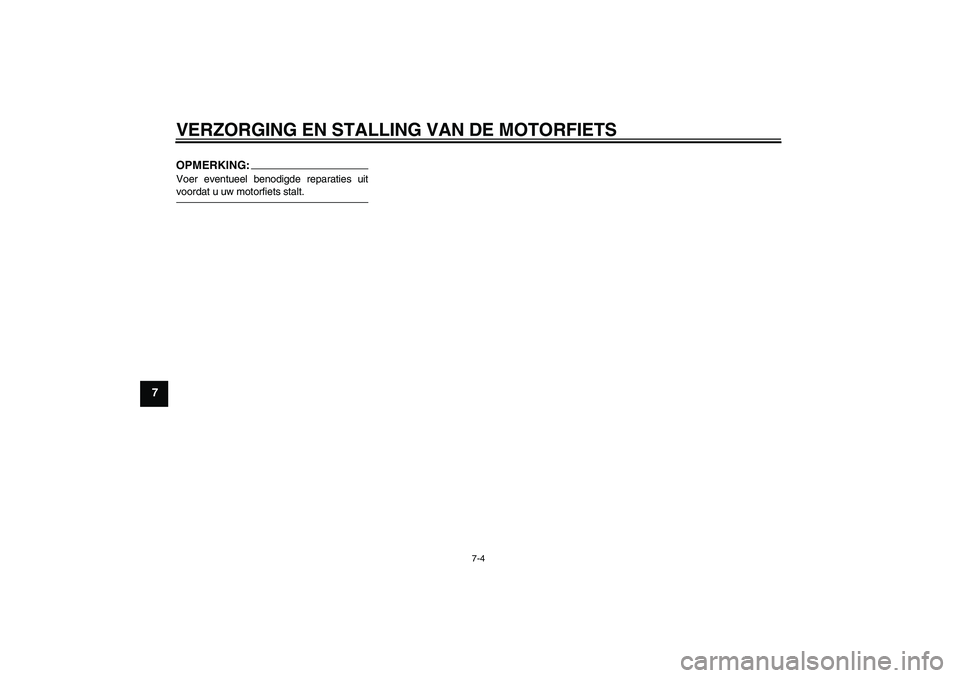

OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.U5YSD1D0.book Page 4 Tuesday, November 8, 2005 6:55 PM

SPECIFICATIES
8-1
8

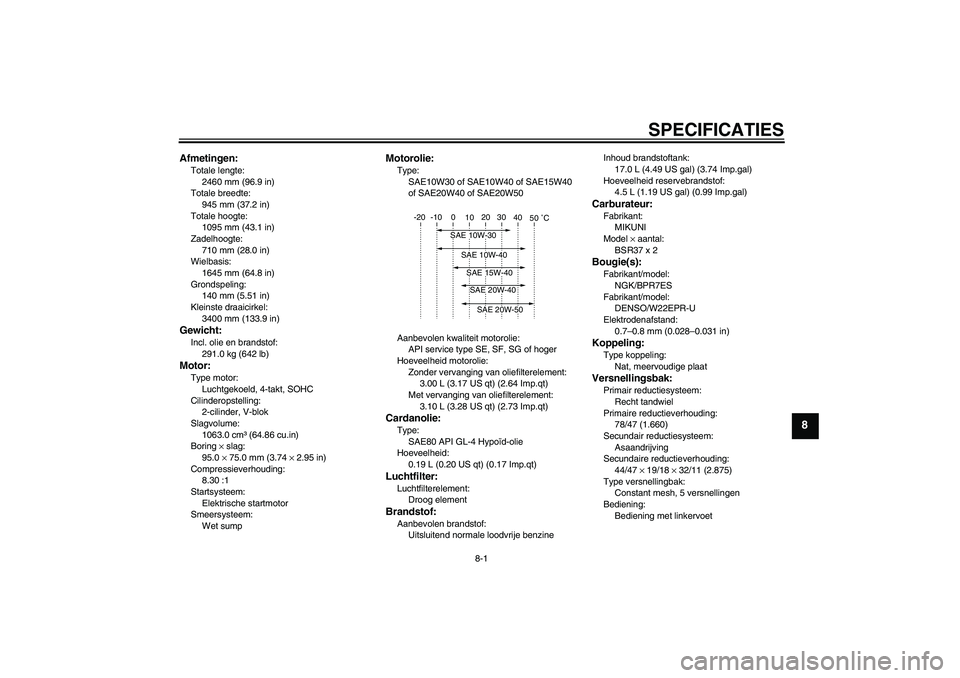

Afmetingen:Totale lengte:
2460 mm (96.9 in)
Totale breedte:
945 mm (37.2 in)
Totale hoogte:
1095 mm (43.1 in)
Zadelhoogte:
710 mm (28.0 in)
Wielbasis:
1645 mm (64.8 in)
Grondspeling:
140 mm (5.51 in)
Kleinste draaicirkel:
3400 mm (133.9 in)Gewicht:Incl. olie en brandstof:
291.0 kg (642 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1063.0 cm³ (64.86 cu.in)
Boring × slag:
95.0 × 75.0 mm (3.74 × 2.95 in)
Compressieverhouding:
8.30 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Met vervanging van oliefilterelement:
3.10 L (3.28 US qt) (2.73 Imp.qt)Cardanolie:Type:
SAE80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.19 L (0.20 US qt) (0.17 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzineInhoud brandstoftank:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Carburateur:Fabrikant:
MIKUNI
Model × aantal:
BSR37 x 2Bougie(s):Fabrikant/model:
NGK/BPR7ES
Fabrikant/model:
DENSO/W22EPR-U
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
78/47 (1.660)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
44/47 × 19/18 × 32/11 (2.875)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

SPECIFICATIES
8-2
8

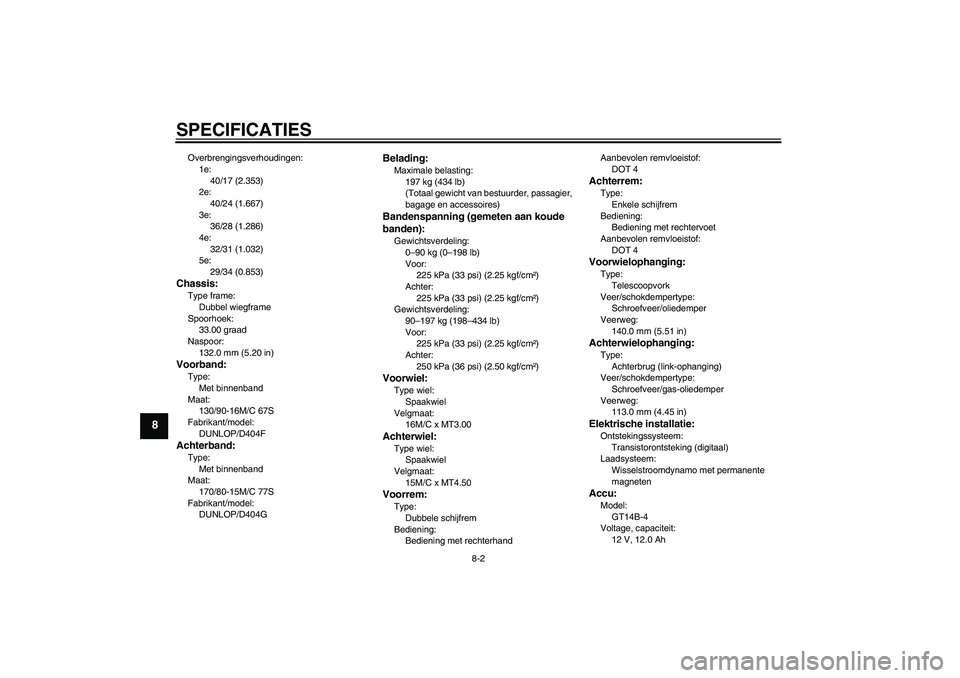

Overbrengingsverhoudingen:
1e:
40/17 (2.353)
2e:
40/24 (1.667)
3e:
36/28 (1.286)
4e:
32/31 (1.032)
5e:
29/34 (0.853)Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
33.00 graad
Naspoor:
132.0 mm (5.20 in)Voorband:Type:
Met binnenband
Maat:
130/90-16M/C 67S
Fabrikant/model:
DUNLOP/D404FAchterband:Type:
Met binnenband
Maat:
170/80-15M/C 77S
Fabrikant/model:
DUNLOP/D404G
Belading:Maximale belasting:
197 kg (434 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
225 kPa (33 psi) (2.25 kgf/cm²)
Gewichtsverdeling:
90–197 kg (198–434 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
Spaakwiel
Velgmaat:
16M/C x MT3.00Achterwiel:Type wiel:
Spaakwiel
Velgmaat:
15M/C x MT4.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhandAanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
140.0 mm (5.51 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
113.0 mm (4.45 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 Ah
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM

SPECIFICATIES
8-3
8

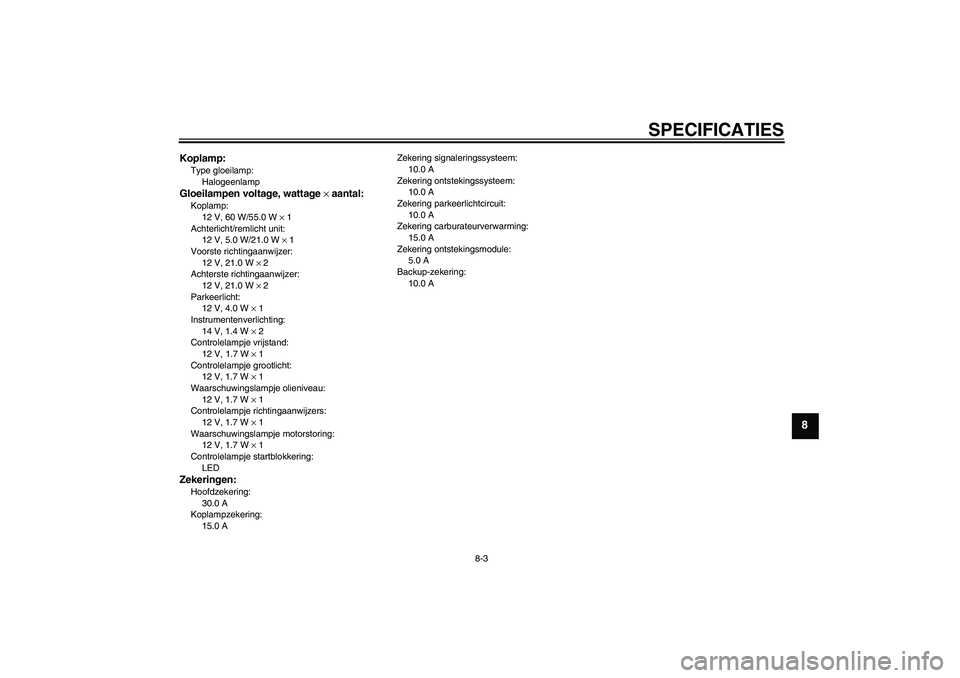

Koplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 4.0 W × 1
Instrumentenverlichting:
14 V, 1.4 W × 2
Controlelampje vrijstand:
12 V, 1.7 W × 1
Controlelampje grootlicht:
12 V, 1.7 W × 1
Waarschuwingslampje olieniveau:
12 V, 1.7 W × 1
Controlelampje richtingaanwijzers:
12 V, 1.7 W × 1
Waarschuwingslampje motorstoring:
12 V, 1.7 W × 1
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
15.0 AZekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering carburateurverwarming:
15.0 A
Zekering ontstekingsmodule:
5.0 A
Backup-zekering:
10.0 A
U5YSD1D0.book Page 3 Tuesday, November 8, 2005 6:55 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351

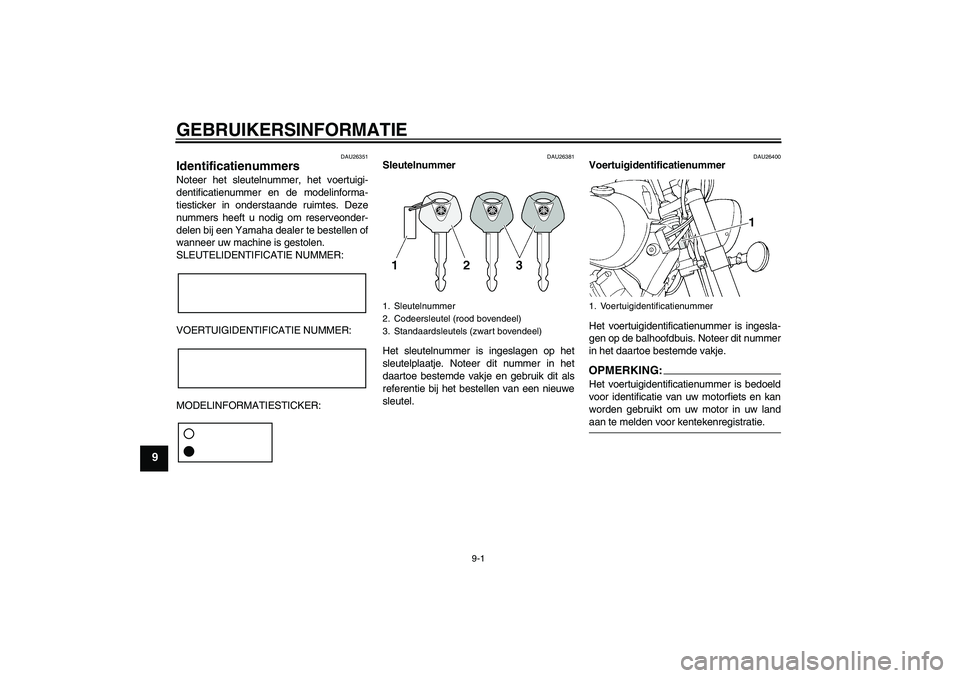

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU26470

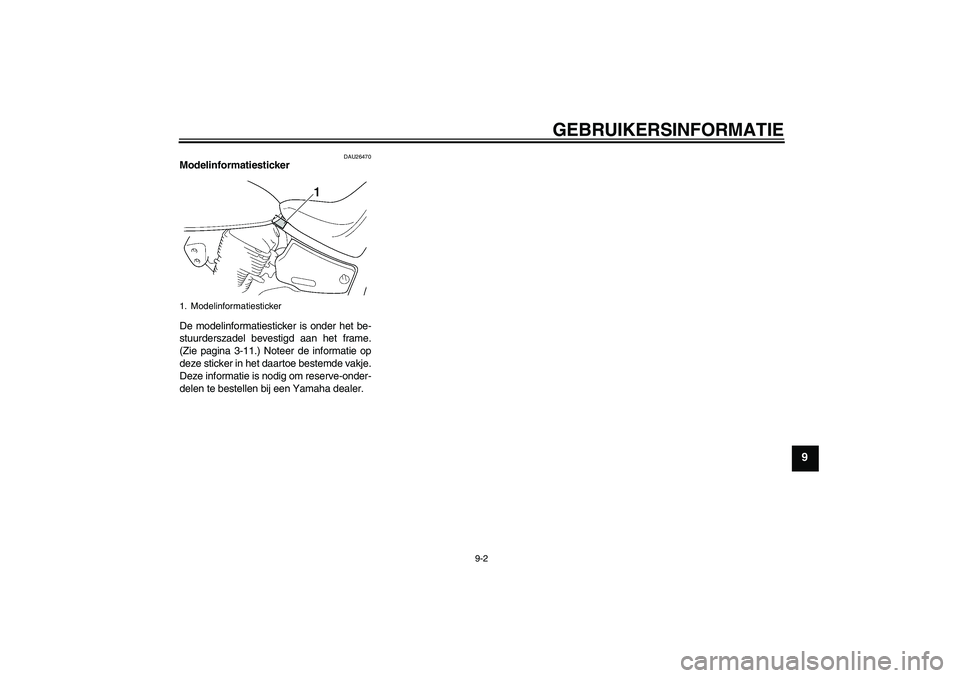

Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-11.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM

INDEXAAccu ...................................................... 6-23
Achterwielophanging, smeren............... 6-21
Afstelling remlichtschakelaar ................ 6-17
Antidiefstal-alarmsysteem (optie)............ 3-5BBagageriembevestiging ........................ 3-16
Banden.................................................. 6-13
Bougies, controleren ............................... 6-6
Brandstof................................................. 3-9
Brandstofkraan...................................... 3-10
Brandstofverbruik, tips voor een zuinig ... 5-3CCarburateurs, afstellen.......................... 6-12
Cardanolie............................................... 6-9
Chokehendel ......................................... 3-11
Claxonschakelaar ................................... 3-6
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje richtingaanwijzers .......... 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar .................................. 3-6GGasgreep en gaskabel, controleren en
smeren................................................ 6-20
Gereedschapsset .................................... 6-1HHelmbevestiging ................................... 3-13IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-4
KKabels, controleren en smeren............. 6-20
Klepspeling ........................................... 6-13
Koplampgloeilamp, vervangen ............. 6-26
Koppelingshendel ................................... 3-7
Koppelingshendel, vrije slag
afstellen .............................................. 6-16LLichtsignaalschakelaar ........................... 3-6
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, reinigen .................. 6-11MModelinformatiesticker............................ 9-2
Motorolie ................................................. 6-8
Motor, warm starten................................ 5-2NNoodstopschakelaar ............................... 3-6OOndersteunen van de motorfiets .......... 6-28
Opbergcompartiment ............................ 3-13PPaneel, verwijderen en aanbrengen ....... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-28
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-29RRem- en koppelingshendels,
controleren en smeren ....................... 6-21
Rem- en schakelpedalen, controleren
en smeren .......................................... 6-20
Remhendel ............................................. 3-7
Remhendel, afstellen van vrije slag ...... 6-16Rempedaal .............................................. 3-8
Remvloeistofniveau, controleren ........... 6-18
Remvloeistof, verversen........................ 6-19
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht
vervangen ........................................... 6-27
Richtingaanwijzerschakelaar................... 3-6
SSchakelaar alarmverlichting .................... 3-6
Schakelen ............................................... 5-3
Schakelpedaal......................................... 3-7
Schokdemperunit, afstellen ................... 3-14
Sleutelnummer ........................................ 9-1
Snelheidsmeterunit ................................. 3-5
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van een koude motor .................. 5-1
Startknop ................................................. 3-6
Startspersysteem .................................. 3-16
Stationair motortoerental ....................... 6-12
Storingzoekschema............................... 6-30
Stuurschakelaars .................................... 3-6
Stuursysteem, controleren .................... 6-22TTankdop .................................................. 3-8UUitlaatkatalysator................................... 3-10VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken,
controleren .......................................... 6-18
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

INDEX
Voorvork, controleren ........................... 6-22
Vrije slag gaskabel, controleren ........... 6-13
Vrijstandcontrolelampje .......................... 3-3WWaarschuwingslampje motorstoring....... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-15
Wiellagers controleren .......................... 6-23ZZadels ................................................... 3-11
Zekeringen, vervangen ......................... 6-24
Zijstandaard .......................................... 3-16
Zijstandaard, controleren en smeren .... 6-21
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
