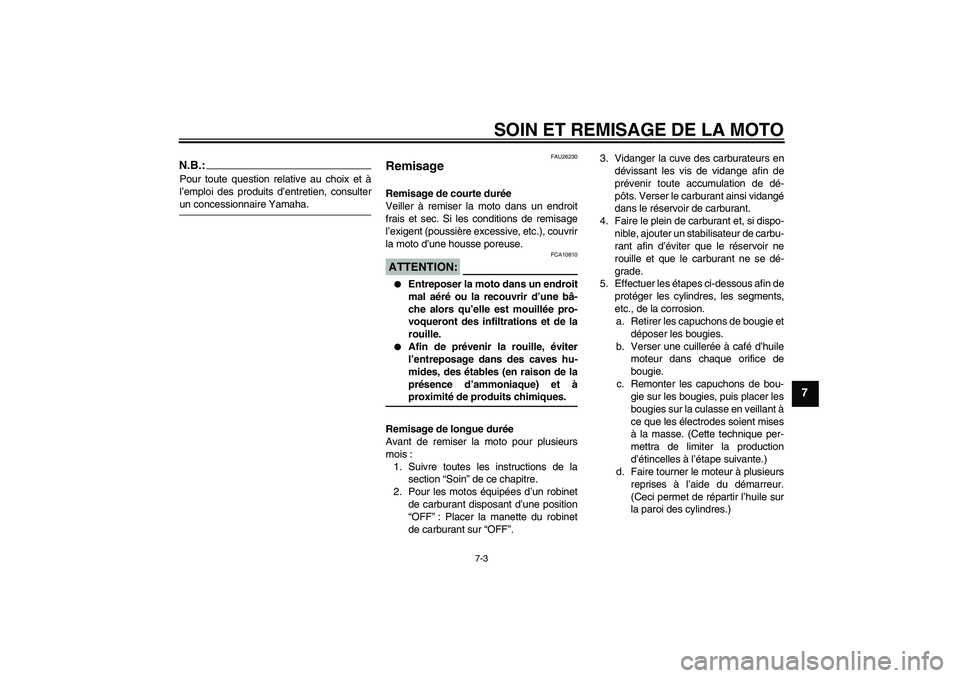

SOIN ET REMISAGE DE LA MOTO
7-3
7
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26230
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF”: Placer la manette du robinet
de carburant sur “OFF”.3. Vidanger la cuve des carburateurs en
dévissant les vis de vidange afin de
prévenir toute accumulation de dé-
pôts. Verser le carburant ainsi vidangé
dans le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
5. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
U5YSF1F0.book Page 3 Monday, November 7, 2005 9:50 AM

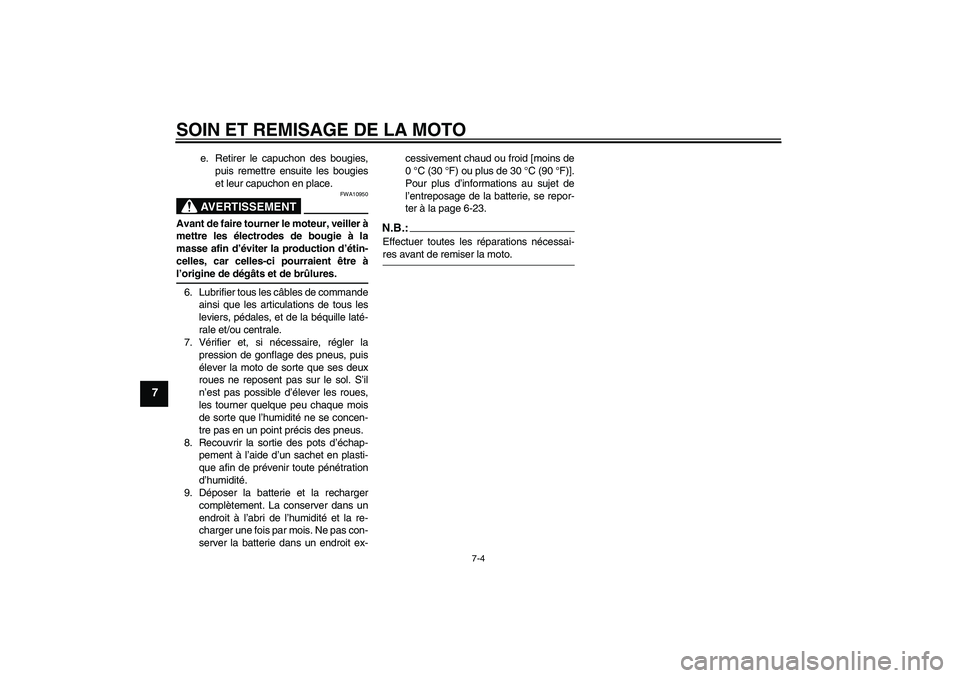

SOIN ET REMISAGE DE LA MOTO
7-4
7
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
8. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
9. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-23.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5YSF1F0.book Page 4 Monday, November 7, 2005 9:50 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2460 mm (96.9 in)
Largeur hors tout:
945 mm (37.2 in)
Hauteur hors tout:
1095 mm (43.1 in)
Hauteur de la selle:
710 mm (28.0 in)
Empattement:
1645 mm (64.8 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
3400 mm (133.9 in)Poids:Avec huile et carburant:
291.0 kg (642 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
1063.0 cm³ (64.86 cu.in)
Alésage × course:
95.0 × 75.0 mm (3.74 × 2.95 in)
Taux de compression:
8.30 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.10 L (3.28 US qt) (2.73 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE80API
GL-4
Quantité:
0.19 L (0.20 US qt) (0.17 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type sec
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR37 x 2Bougie(s):Fabricant/modèle:
NGK/BPR7ES
Fabricant/modèle:
DENSO/W22EPR-U
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
78/47 (1.660)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
44/47 × 19/18 × 32/11 (2.875)
Type de boîte de vitesses:
Prise constante, 5 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5YSF1F0.book Page 1 Monday, November 7, 2005 9:50 AM

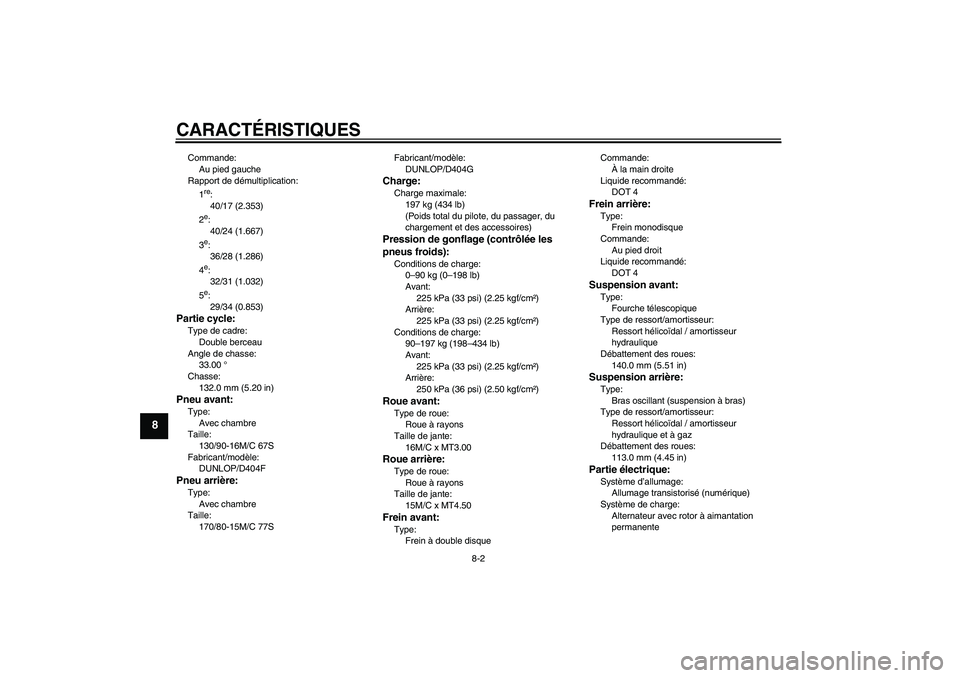

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
40/17 (2.353)
2e:
40/24 (1.667)
3e:
36/28 (1.286)
4e:
32/31 (1.032)
5e:
29/34 (0.853)
Partie cycle:Type de cadre:
Double berceau
Angle de chasse:
33.00 °
Chasse:
132.0 mm (5.20 in)Pneu avant:Type:
Avec chambre
Taille:
130/90-16M/C 67S
Fabricant/modèle:
DUNLOP/D404FPneu arrière:Type:
Avec chambre
Taille:
170/80-15M/C 77SFabricant/modèle:
DUNLOP/D404G
Charge:Charge maximale:
197 kg (434 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm²)
Conditions de charge:
90–197 kg (198–434 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue à rayons
Taille de jante:
16M/C x MT3.00Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
15M/C x MT4.50Frein avant:Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
140.0 mm (5.51 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
113.0 mm (4.45 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanente
U5YSF1F0.book Page 2 Monday, November 7, 2005 9:50 AM

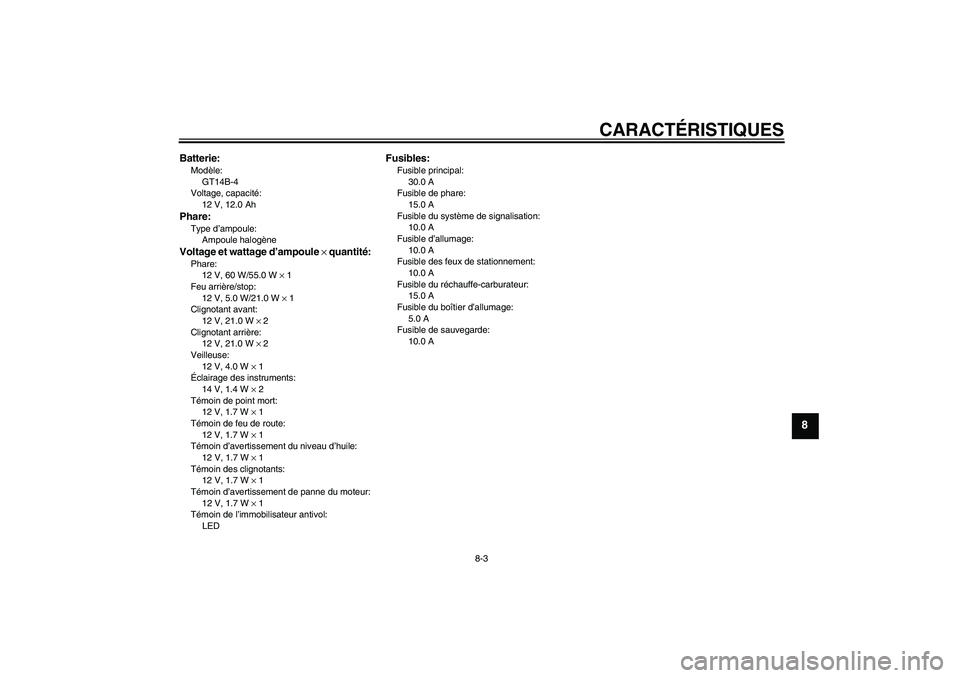

CARACTÉRISTIQUES
8-3
8
Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage des instruments:
14 V, 1.4 W × 2
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 1
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du réchauffe-carburateur:
15.0 A
Fusible du boîtier d’allumage:
5.0 A
Fusible de sauvegarde:
10.0 A
U5YSF1F0.book Page 3 Monday, November 7, 2005 9:50 AM

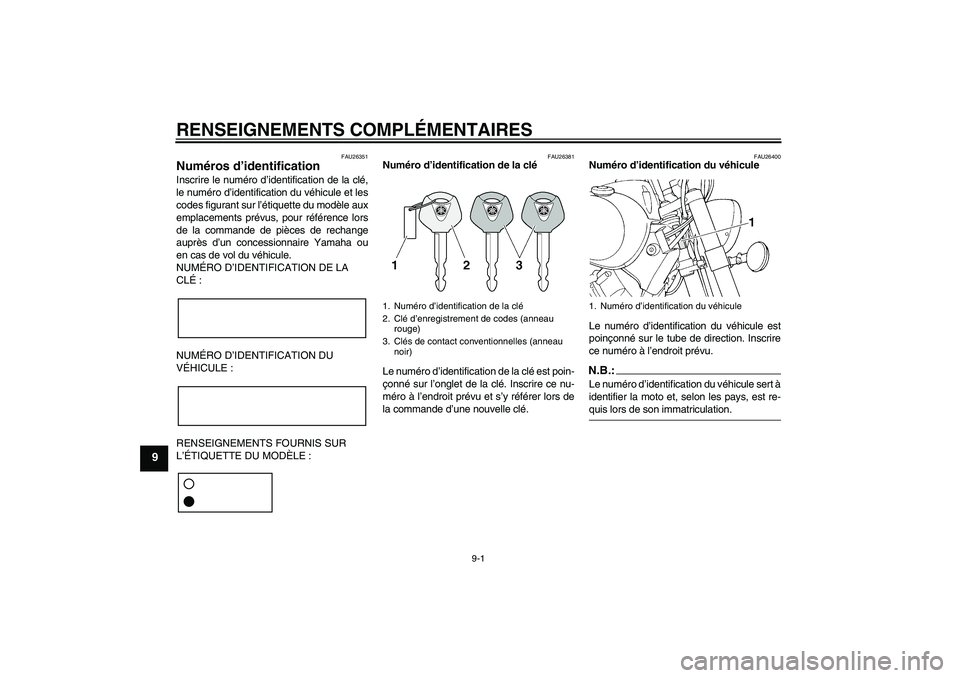

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5YSF1F0.book Page 1 Monday, November 7, 2005 9:50 AM

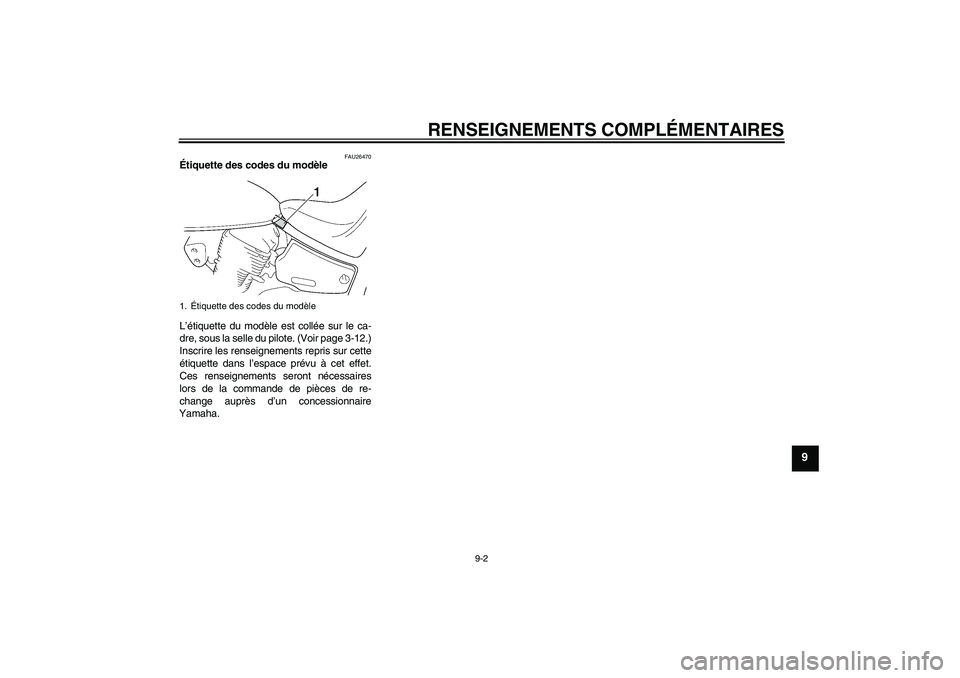

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-12.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U5YSF1F0.book Page 2 Monday, November 7, 2005 9:50 AM

INDEXAAccroche-casque .................................. 3-13
Alarme antivol ......................................... 3-6
Avertisseur, contacteur ........................... 3-7BBagages, supports de sangle de
fixation ................................................ 3-17
Batterie.................................................. 6-23
Béquille latérale .................................... 3-17
Béquille latérale, contrôle et
lubrification ......................................... 6-21
Bougies, contrôle .................................... 6-6CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............. 6-19
Cache, dépose et repose ........................ 6-6
Calage de la moto ................................. 6-28
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-9
Carburant, économies............................. 5-3
Carburateurs, réglage ........................... 6-12
Clé de contact, numéro d’identification ... 9-1
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-27
Clignotants, contacteur ........................... 3-6
Combiné ressort-amortisseur,
réglage................................................ 3-15
Combinés de contacteurs ....................... 3-6
Compartiment de rangement ................ 3-14
Compteur de vitesse ............................... 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare................... 3-6
Coupe-circuit d’allumage ...................... 3-17
Coupe-circuit du moteur.......................... 3-7
DDémarrage, moteur chaud...................... 5-2
Démarrage, moteur froid ........................ 5-1
Démarreur, contacteur............................ 3-7
Direction, contrôle................................. 6-22EEmbrayage, levier................................... 3-7
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFeu stop, réglage du contacteur ........... 6-17
Feux de détresse, contacteur ................. 3-7
Filtre à air, nettoyage de l’élément ....... 6-11
Fourche, contrôle.................................. 6-21
Frein, levier ............................................. 3-8
Frein, pédale........................................... 3-8
Frein, réglage de la garde du levier ...... 6-16
Fusibles, remplacement ....................... 6-24HHuile de couple conique arrière .............. 6-9
Huile moteur ........................................... 6-8
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement............................................ 3-6JJeu des soupapes ................................ 6-13LLevier de frein et d’embrayage,
contrôle et lubrification ....................... 6-20Levier d’embrayage, réglage de la
garde................................................... 6-16
Liquide de frein, changement ................ 6-19
Liquide de frein, contrôle du niveau ...... 6-18
NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-28
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-20
Phare, remplacement d’une ampoule ... 6-26
Plaquettes de frein, contrôle ................. 6-17
Pneus .................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-20
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-10RRégime de ralenti du moteur ................. 6-12
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-9
Robinet de carburant............................. 3-11
Rodage du moteur .................................. 5-4
Roues .................................................... 6-15
Roulements de roue, contrôle ............... 6-22SSchéma de diagnostic de pannes ......... 6-29
Sécurité................................................... 1-1
Sélecteur ................................................. 3-8
Selles .................................................... 3-12
Soin ......................................................... 7-1
Starter ................................................... 3-12
U5YSF1F0.book Page 1 Monday, November 7, 2005 9:50 AM

INDEX
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-21TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin des clignotants........................... 3-3
Témoin du point mort.............................. 3-3
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-27
Vitesses, sélection .................................. 5-3
U5YSF1F0.book Page 2 Monday, November 7, 2005 9:50 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
