ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
U5YSF1F0.book Page 22 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU23380
Batterie La batterie se situe derrière le cache A.
(Voir page 6-6.)
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.ATTENTION:
FCA10620
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’endommager la batterie de fa-çon irréversible.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
1. Borne positive de batterie
2. Borne négative de batterieU5YSF1F0.book Page 23 Monday, November 7, 2005 9:50 AM

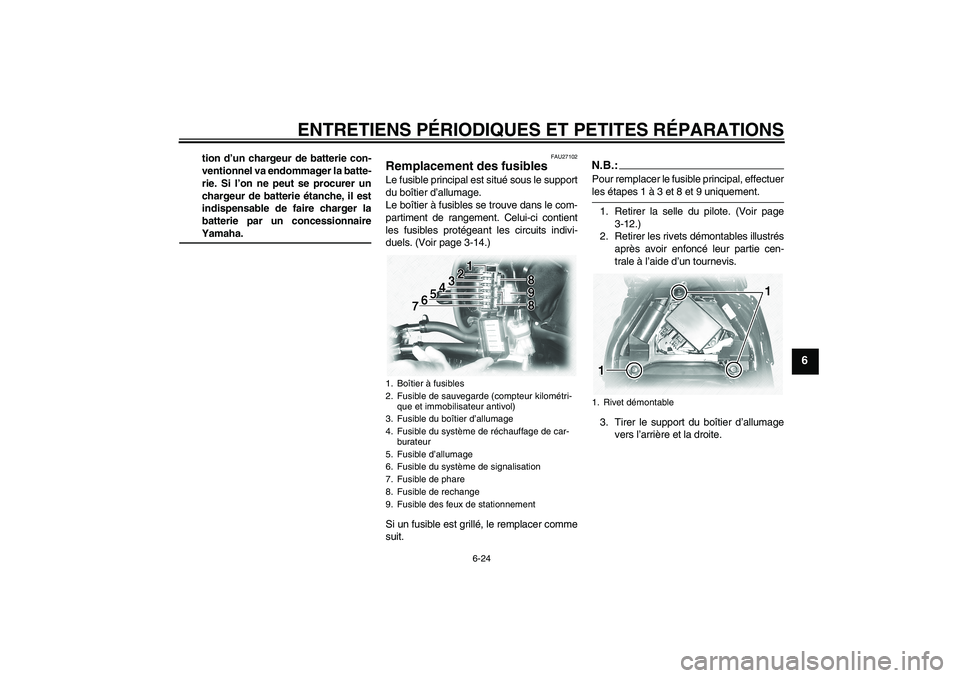

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU27102
Remplacement des fusibles Le fusible principal est situé sous le support
du boîtier d’allumage.
Le boîtier à fusibles se trouve dans le com-
partiment de rangement. Celui-ci contient
les fusibles protégeant les circuits indivi-
duels. (Voir page 3-14.)
Si un fusible est grillé, le remplacer comme
suit.
N.B.:Pour remplacer le fusible principal, effectuerles étapes 1 à 3 et 8 et 9 uniquement.
1. Retirer la selle du pilote. (Voir page
3-12.)
2. Retirer les rivets démontables illustrés
après avoir enfoncé leur partie cen-
trale à l’aide d’un tournevis.
3. Tirer le support du boîtier d’allumage
vers l’arrière et la droite.
1. Boîtier à fusibles
2. Fusible de sauvegarde (compteur kilométri-
que et immobilisateur antivol)
3. Fusible du boîtier d’allumage
4. Fusible du système de réchauffage de car-
burateur
5. Fusible d’allumage
6. Fusible du système de signalisation
7. Fusible de phare
8. Fusible de rechange
9. Fusible des feux de stationnement
1. Rivet démontable
U5YSF1F0.book Page 24 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
4. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
5. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
6. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
7. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.8. Remettre le support du boîtier d’allu-
mage en place et le fixer à l’aide des ri-
vets démontables.
N.B.:Préparer la mise en place d’un rivet démon-
table en repoussant sa goupille de sorte
qu’elle dépasse de la tête du rivet, insérer
ensuite ce dernier dans son logement, puis
enfoncer la goupille de sorte qu’elle soit aumême niveau que la tête du rivet.
9. Remettre la selle du pilote en place.
1. Support du boîtier d’allumage
2. Fusible principal de rechange
3. Fusible principal
Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible de sauvegarde:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de phare:
15.0 A
Fusible du réchauffe-carburateur:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible du boîtier d’allumage:
5.0 A
Fusible des feux de stationnement:
10.0 A
1. Rivet démontable (après sa dépose)
2. Rivet démontable (avant sa mise en place)
U5YSF1F0.book Page 25 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU23792
Remplacement de l’ampoule du
phare Le phare de ce scooter est équipé d’une
ampoule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusementtoute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Vis
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U5YSF1F0.book Page 26 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU24281
Remplacement d’une ampoule
de clignotant ou de feu
arrière/stop 1. Déposer la lentille après avoir retiré les
vis.2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:
FCA10680
Ne pas serrer les vis à l’excès afin de nepas risquer de casser la lentille.
FAU33411
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Retirer la douille, attachée à l’am-
poule, en l’enfonçant et en la tournant
dans le sens inverse des aiguilles
d’une montre.
1. Vis
1. Vis
1. Vis
U5YSF1F0.book Page 27 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci et en la
tournant dans le sens des aiguilles
d’une montre.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.

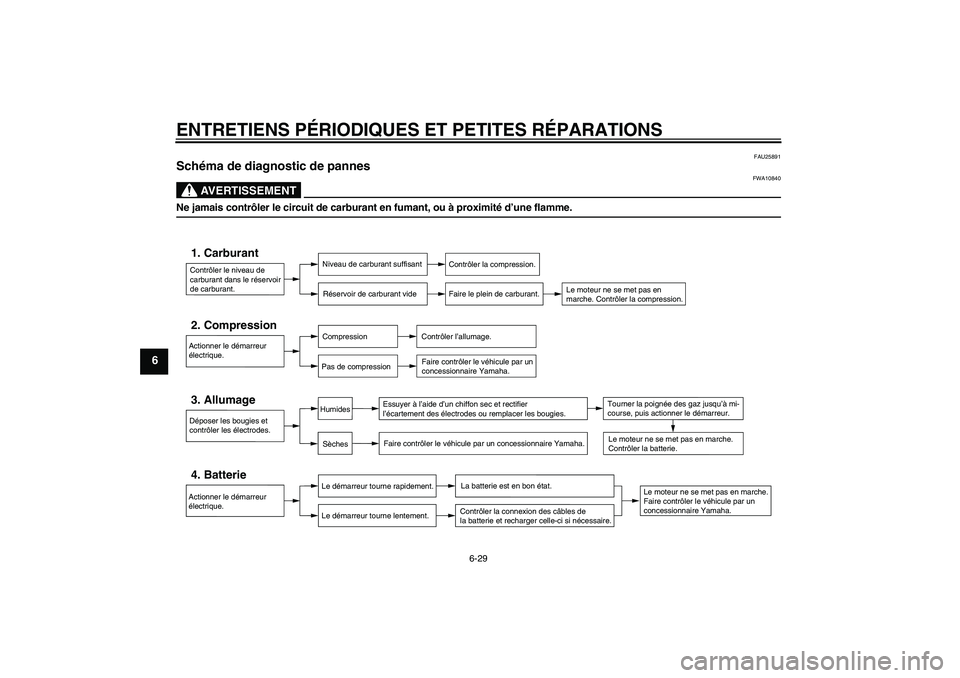

Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Douille d’ampoule de veilleuse
U5YSF1F0.book Page 28 Monday, November 7, 2005 9:50 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU25891
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U5YSF1F0.book Page 29 Monday, November 7, 2005 9:50 AM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26060
Soin Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les capuchons,
couvercles et caches, ainsi que les fi-
ches rapides et les connecteurs élec-
triques, y compris les capuchons de
bougie, sont fermement et correcte-
ment installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U5YSF1F0.book Page 1 Monday, November 7, 2005 9:50 AM

SOIN ET REMISAGE DE LA MOTO
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur
soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Après avoir séché le véhicule, le proté-
ger de la corrosion en vaporisant un
produit anticorrosion sur toutes ses
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
U5YSF1F0.book Page 2 Monday, November 7, 2005 9:50 AM
