YAMAHA XVS1300A 2007 Betriebsanleitungen (in German)

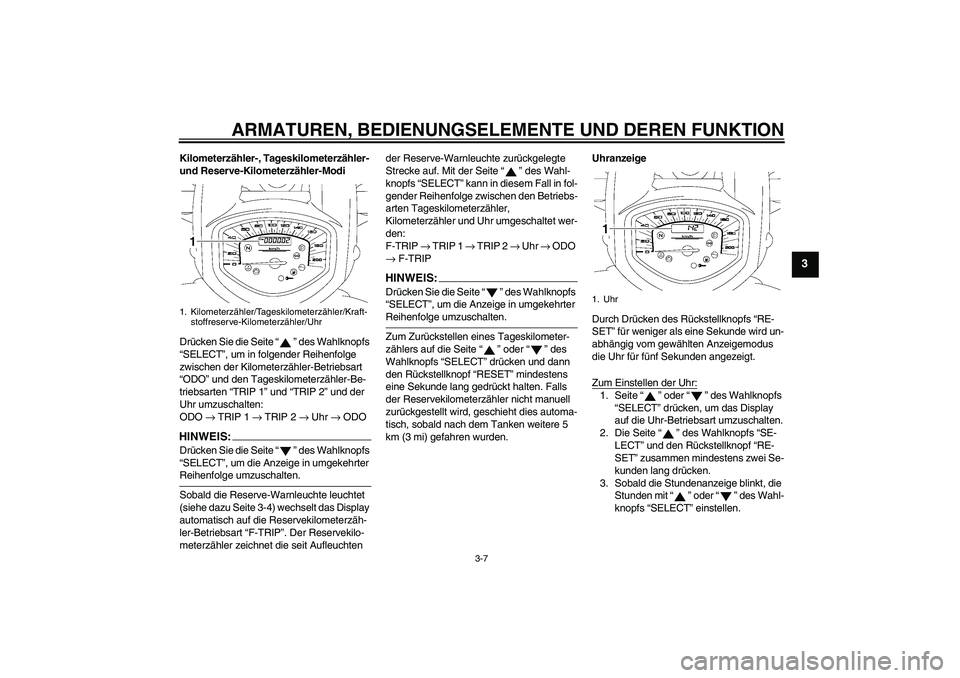

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Kilometerzähler-, Tageskilometerzähler-
und Reserve-Kilometerzähler-Modi
Drücken Sie die Seite “” des Wahlknopfs
“SELECT”, um in folgender Reihenfolge
zwischen der Kilometerzähler-Betriebsart
“ODO” und den Tageskilometerzähler-Be-
triebsarten “TRIP 1” und “TRIP 2” und der
Uhr umzuschalten:
ODO → TRIP 1 → TRIP 2 → Uhr → ODOHINWEIS:Drücken Sie die Seite “” des Wahlknopfs
“SELECT”, um die Anzeige in umgekehrter Reihenfolge umzuschalten.
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F-TRIP”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit der Seite “” des Wahl-
knopfs “SELECT” kann in diesem Fall in fol-
gender Reihenfolge zwischen den Betriebs-
arten Tageskilometerzähler,
Kilometerzähler und Uhr umgeschaltet wer-
den:
F-TRIP → TRIP 1 → TRIP 2 → Uhr → ODO
→ F-TRIP
HINWEIS:Drücken Sie die Seite “” des Wahlknopfs
“SELECT”, um die Anzeige in umgekehrter Reihenfolge umzuschalten.
Zum Zurückstellen eines Tageskilometer-
zählers auf die Seite “” oder “” des
Wahlknopfs “SELECT” drücken und dann
den Rückstellknopf “RESET” mindestens
eine Sekunde lang gedrückt halten. Falls
der Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.Uhranzeige
Durch Drücken des Rückstellknopfs “RE-
SET” für weniger als eine Sekunde wird un-
abhängig vom gewählten Anzeigemodus
die Uhr für fünf Sekunden angezeigt.
Zum Einstellen der Uhr:
1. Seite “” oder “” des Wahlknopfs
“SELECT” drücken, um das Display
auf die Uhr-Betriebsart umzuschalten.
2. Die Seite “” des Wahlknopfs “SE-
LECT” und den Rückstellknopf “RE-
SET” zusammen mindestens zwei Se-
kunden lang drücken.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit “” oder “” des Wahl-
knopfs “SELECT” einstellen.
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
1. Uhr
U11CG0G0.book Page 7 Thursday, September 14, 2006 10:30 AM

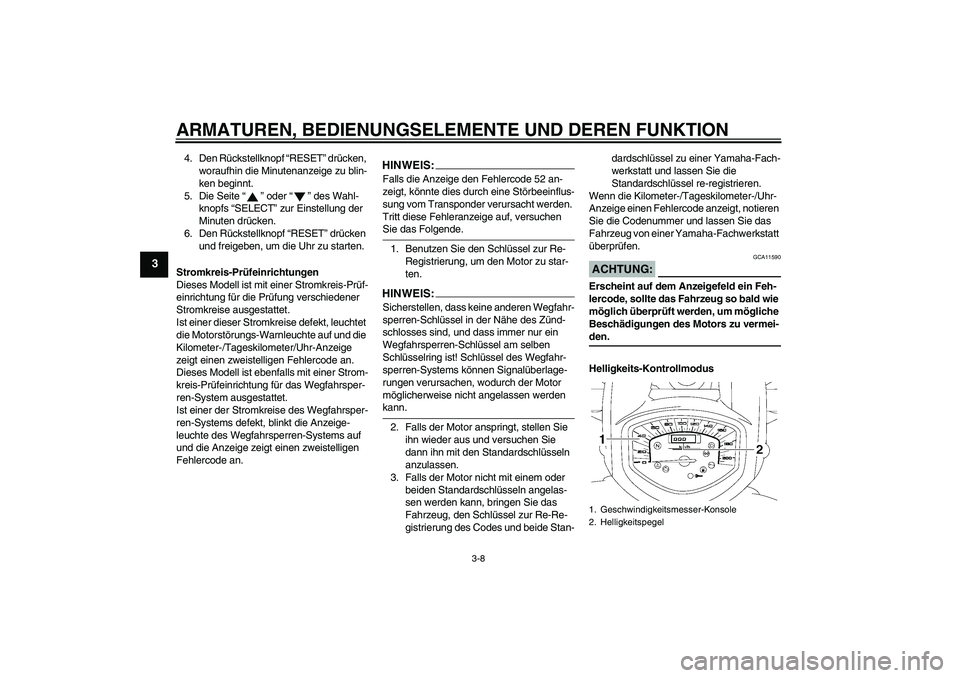

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
4. Den Rückstellknopf “RESET” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Die Seite “” oder “” des Wahl-
knopfs “SELECT” zur Einstellung der
Minuten drücken.
6. Den Rückstellknopf “RESET” drücken
und freigeben, um die Uhr zu starten.
Stromkreis-Prüfeinrichtungen
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Kilometer-/Tageskilometer/Uhr-Anzeige
zeigt einen zweistelligen Fehlercode an.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an.
HINWEIS:Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Kilometer-/Tageskilometer-/Uhr-
Anzeige einen Fehlercode anzeigt, notieren
Sie die Codenummer und lassen Sie das
Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Helligkeits-Kontrollmodus1. Geschwindigkeitsmesser-Konsole
2. Helligkeitspegel
U11CG0G0.book Page 8 Thursday, September 14, 2006 10:30 AM

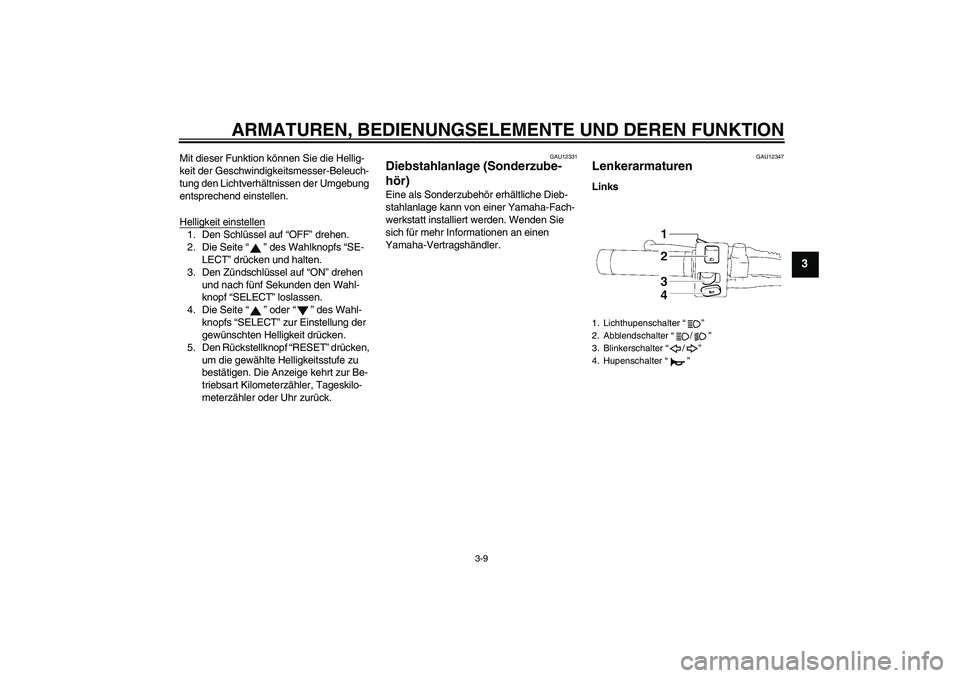

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Mit dieser Funktion können Sie die Hellig-
keit der Geschwindigkeitsmesser-Beleuch-
tung den Lichtverhältnissen der Umgebung
entsprechend einstellen.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Die Seite “” des Wahlknopfs “SE-
LECT” drücken und halten.
3. Den Zündschlüssel auf “ON” drehen
und nach fünf Sekunden den Wahl-
knopf “SELECT” loslassen.
4. Die Seite “” oder “” des Wahl-
knopfs “SELECT” zur Einstellung der
gewünschten Helligkeit drücken.
5. Den Rückstellknopf “RESET” drücken,
um die gewählte Helligkeitsstufe zu
bestätigen. Die Anzeige kehrt zur Be-
triebsart Kilometerzähler, Tageskilo-
meterzähler oder Uhr zurück.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12347
Lenkerarmaturen Links1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
U11CG0G0.book Page 9 Thursday, September 14, 2006 10:30 AM

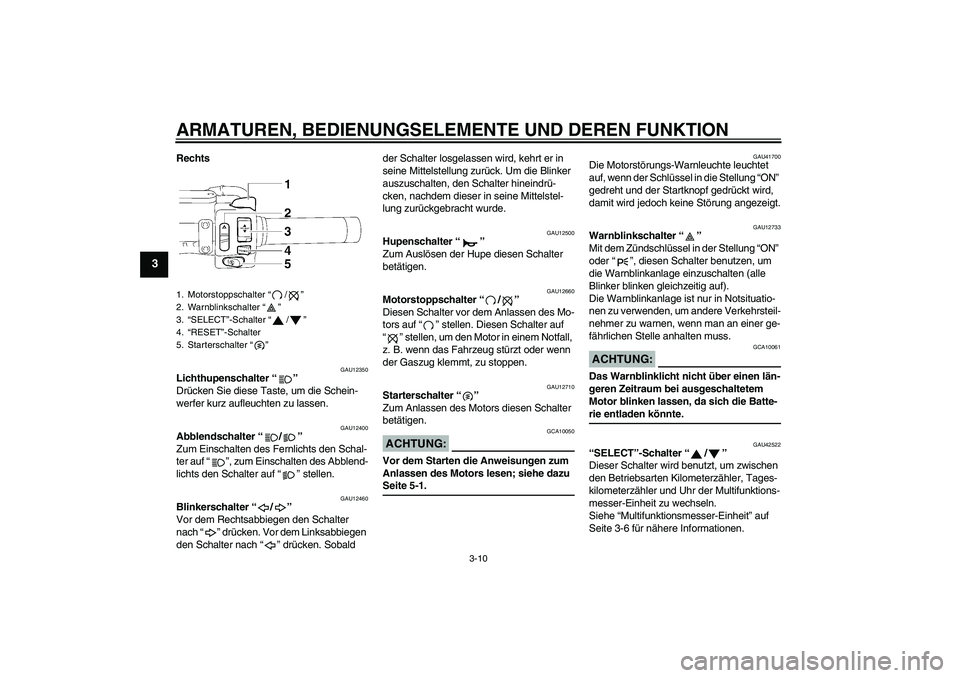

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Rechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Startknopf gedrückt wird,
damit wird jedoch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU42522
“SELECT”-Schalter “/”
Dieser Schalter wird benutzt, um zwischen
den Betriebsarten Kilometerzähler, Tages-
kilometerzähler und Uhr der Multifunktions-
messer-Einheit zu wechseln.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3.“SELECT”-Schalter “/”
4.“RESET”-Schalter
5. Starterschalter “”U11CG0G0.book Page 10 Thursday, September 14, 2006 10:30 AM

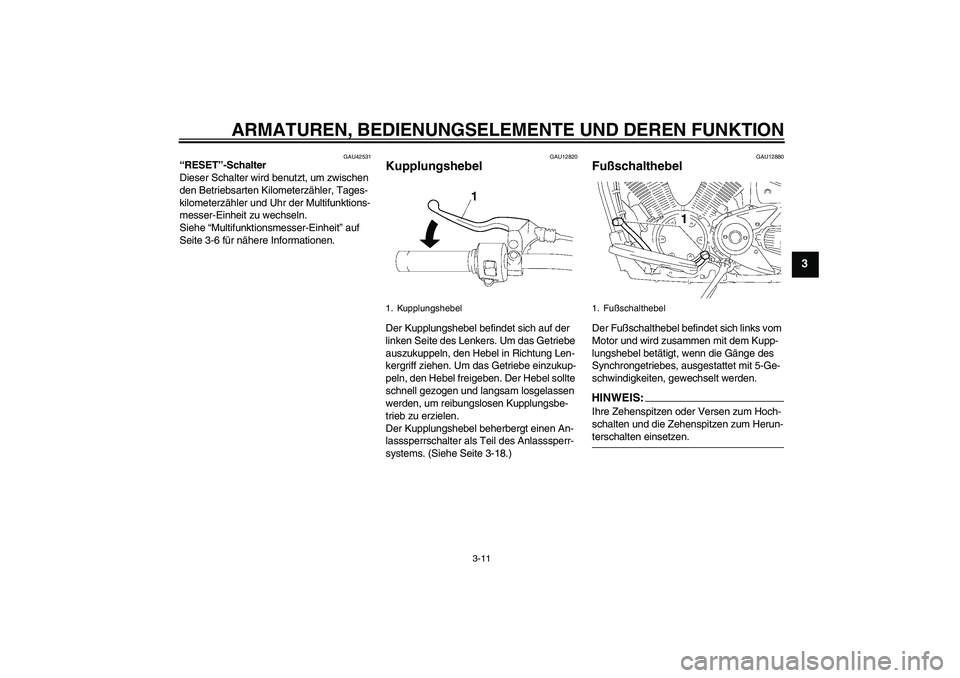

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU42531
“RESET”-Schalter
Dieser Schalter wird benutzt, um zwischen
den Betriebsarten Kilometerzähler, Tages-
kilometerzähler und Uhr der Multifunktions-
messer-Einheit zu wechseln.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-18.)
GAU12880
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.HINWEIS:Ihre Zehenspitzen oder Versen zum Hoch-
schalten und die Zehenspitzen zum Herun-terschalten einsetzen.
1. Kupplungshebel
1. Fußschalthebel
U11CG0G0.book Page 11 Thursday, September 14, 2006 10:30 AM

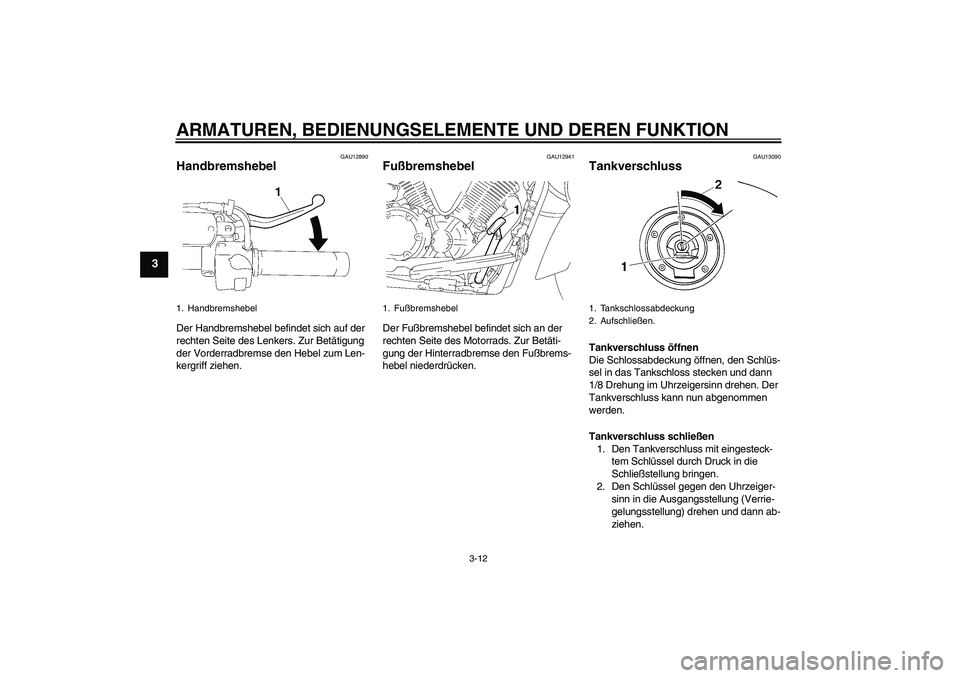

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13090
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/8 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
1. Handbremshebel
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
U11CG0G0.book Page 12 Thursday, September 14, 2006 10:30 AM

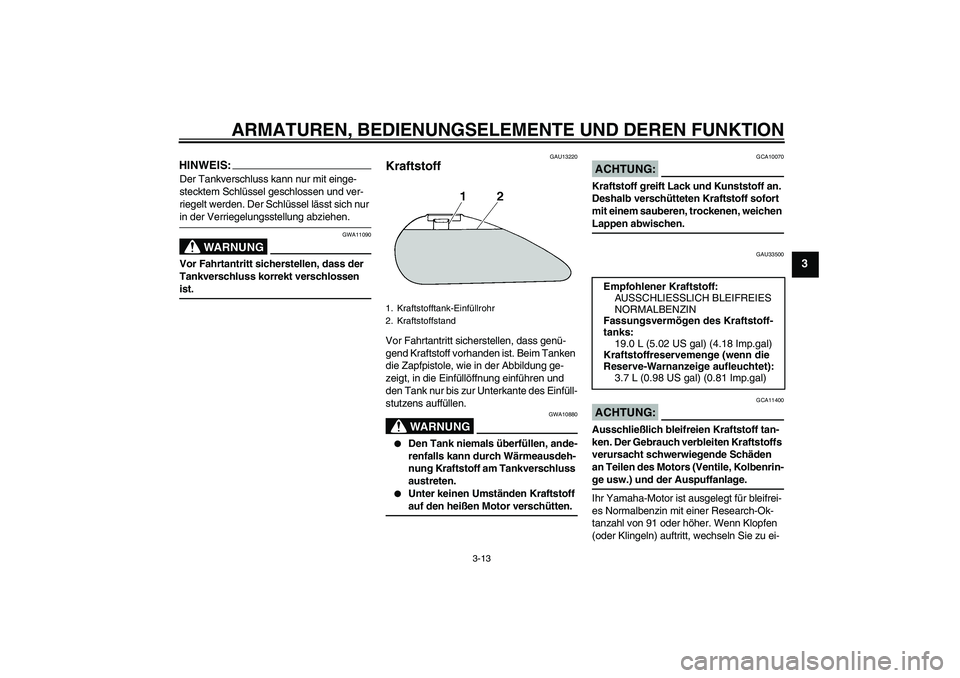

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU33500
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
3.7 L (0.98 US gal) (0.81 Imp.gal)
U11CG0G0.book Page 13 Thursday, September 14, 2006 10:30 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

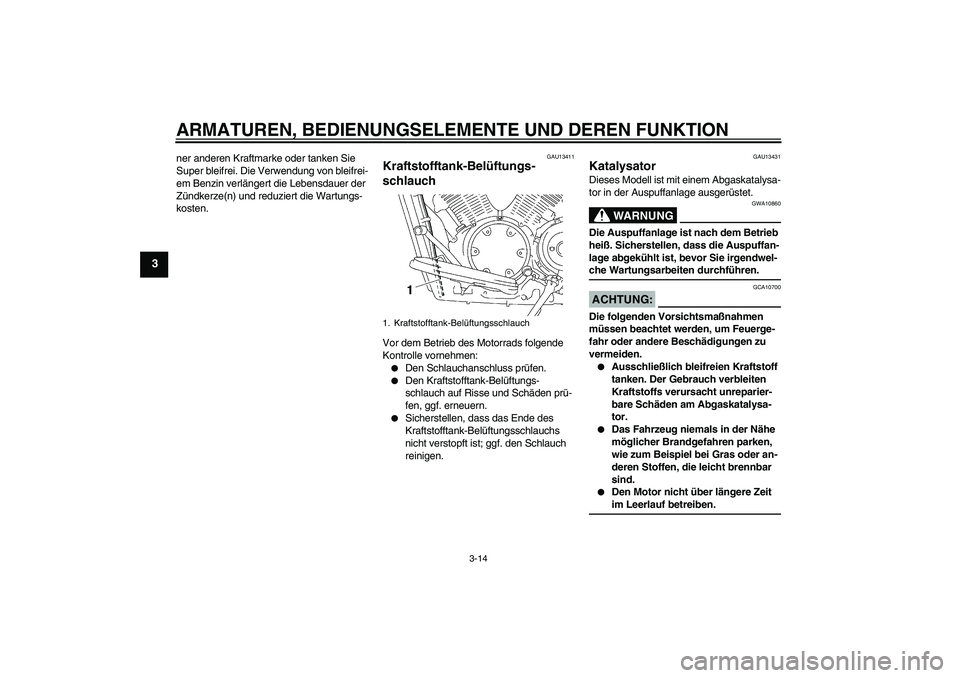

3-14
3
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13411
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU13431
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
1. Kraftstofftank-Belüftungsschlauch
U11CG0G0.book Page 14 Thursday, September 14, 2006 10:30 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

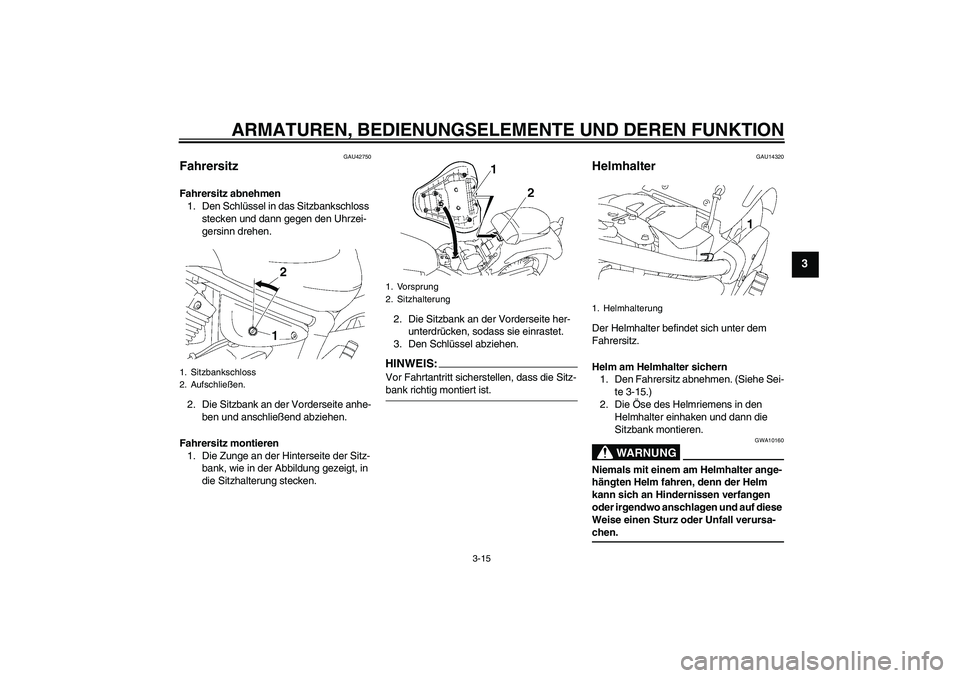

3-15
3
GAU42750
Fahrersitz Fahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Die Sitzbank an der Vorderseite anhe-
ben und anschließend abziehen.
Fahrersitz montieren
1. Die Zunge an der Hinterseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Vorderseite her-
unterdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14320
Helmhalter Der Helmhalter befindet sich unter dem
Fahrersitz.
Helm am Helmhalter sichern
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank montieren.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
U11CG0G0.book Page 15 Thursday, September 14, 2006 10:30 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

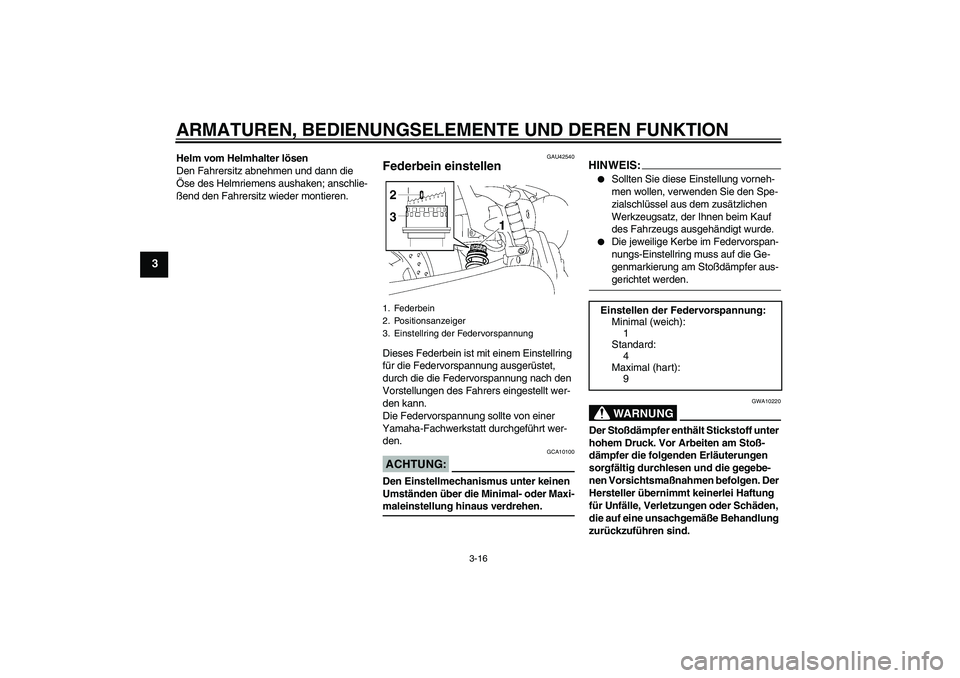

3-16
3
Helm vom Helmhalter lösen
Den Fahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Fahrersitz wieder montieren.
GAU42540
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet,
durch die die Federvorspannung nach den
Vorstellungen des Fahrers eingestellt wer-
den kann.
Die Federvorspannung sollte von einer
Yamaha-Fachwerkstatt durchgeführt wer-
den.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
HINWEIS:

Sollten Sie diese Einstellung vorneh-
men wollen, verwenden Sie den Spe-
zialschlüssel aus dem zusätzlichen
Werkzeugsatz, der Ihnen beim Kauf
des Fahrzeugs ausgehändigt wurde.


Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-gerichtet werden.WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.
1. Federbein
2. Positionsanzeiger
3. Einstellring der Federvorspannung
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
4
Maximal (hart):
9
U11CG0G0.book Page 16 Thursday, September 14, 2006 10:30 AM
