YAMAHA XVS1300A 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XVS1300A, Model: YAMAHA XVS1300A 2007Pages: 88, PDF-Größe: 4.33 MB
Page 41 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÃœSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÃœRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17360
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-15.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U11CG0G0.book Page 1 Thursday, September 14, 2006 10:30 AM

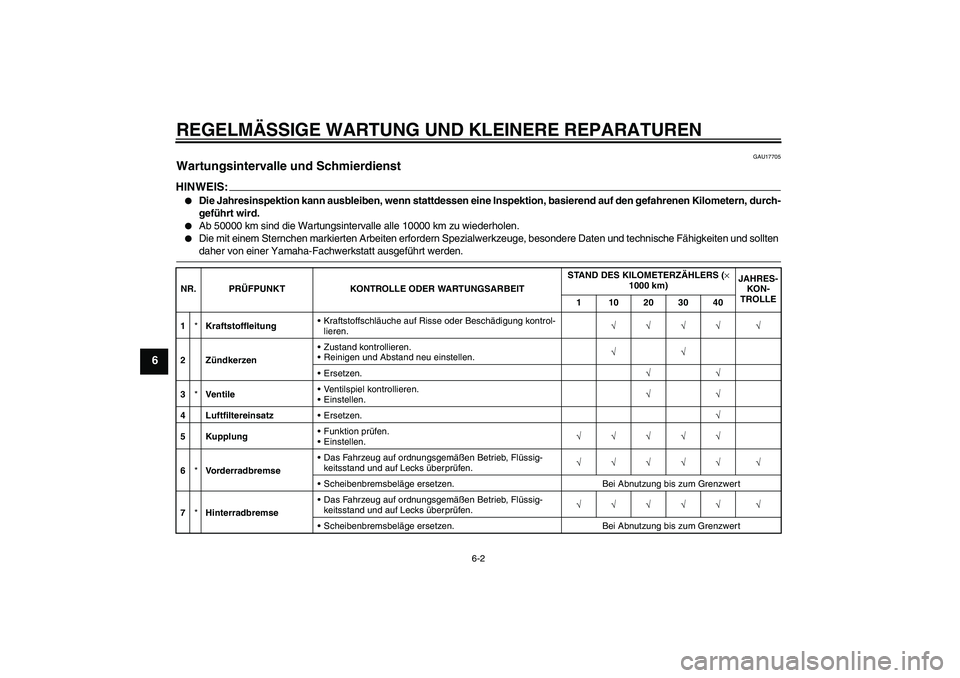

Page 42 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√
4 LuftfiltereinsatzErsetzen.√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U11CG0G0.book Page 2 Thursday, September 14, 2006 10:30 AM

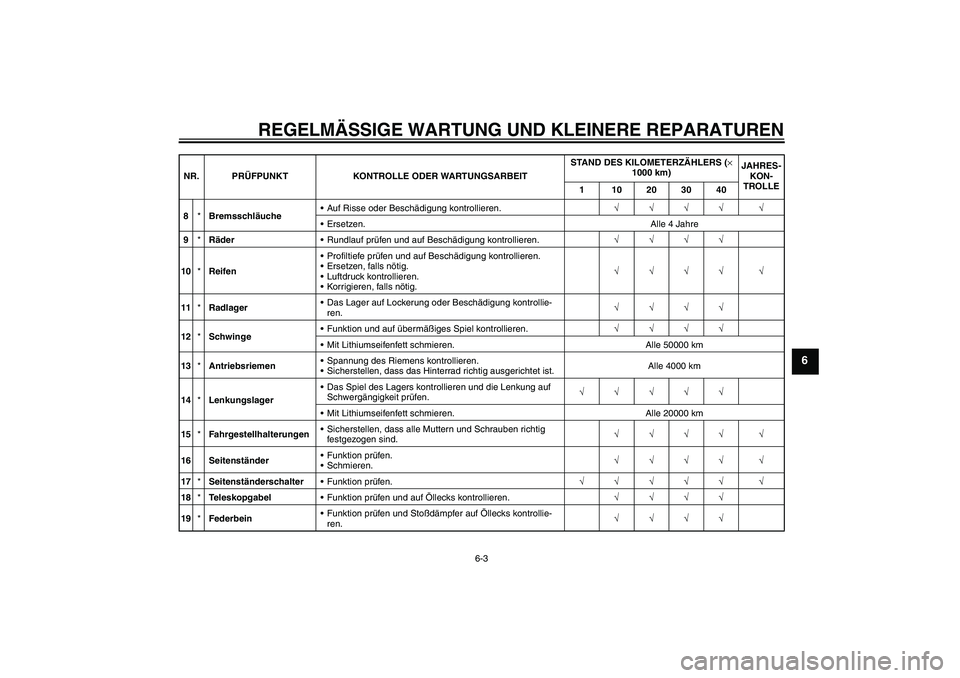

Page 43 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
13*AntriebsriemenSpannung des Riemens kontrollieren.
Sicherstellen, dass das Hinterrad richtig ausgerichtet ist.Alle 4000 km
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U11CG0G0.book Page 3 Thursday, September 14, 2006 10:30 AM

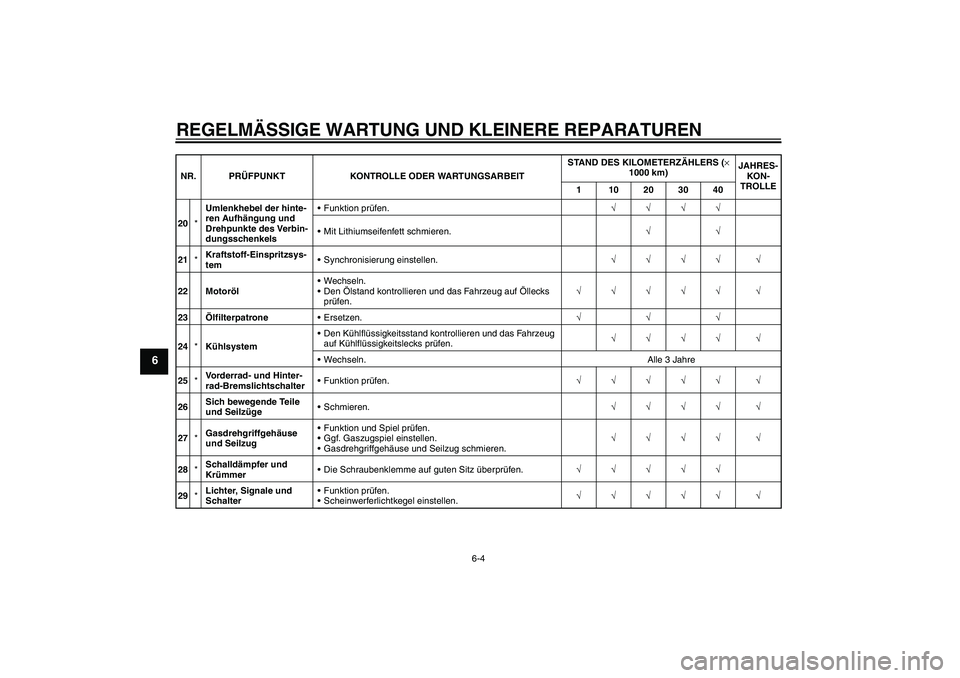

Page 44 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
20*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
21*Kraftstoff-Einspritzsys-
temSynchronisierung einstellen.√√√√ √
22 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
23ÖlfilterpatroneErsetzen.√√√
24*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
25*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
26Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
27*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
28*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040U11CG0G0.book Page 4 Thursday, September 14, 2006 10:30 AM

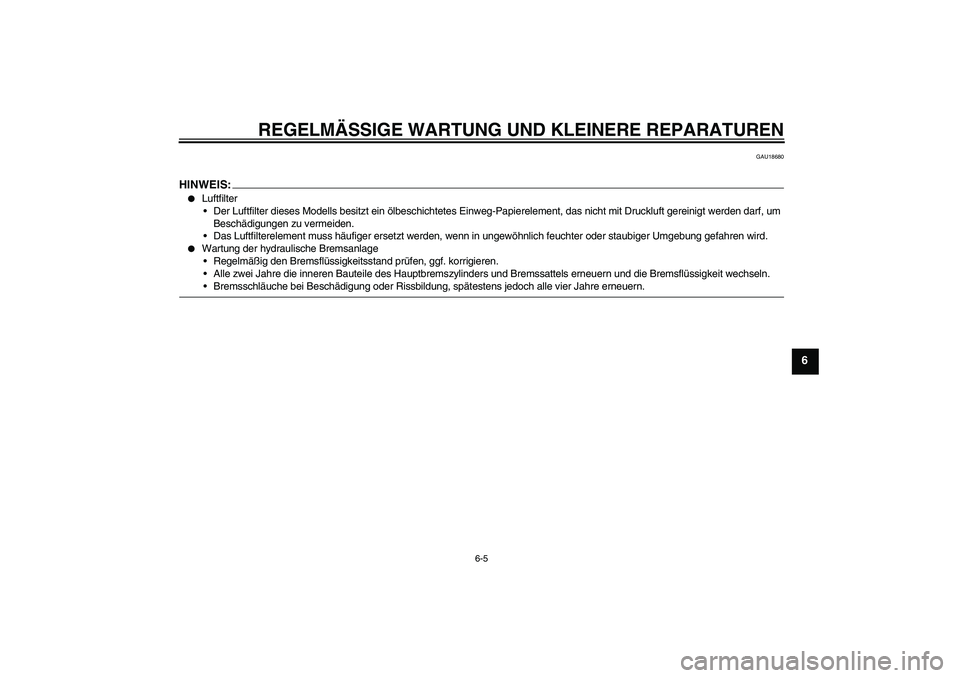

Page 45 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18680
HINWEIS:
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U11CG0G0.book Page 5 Thursday, September 14, 2006 10:30 AM

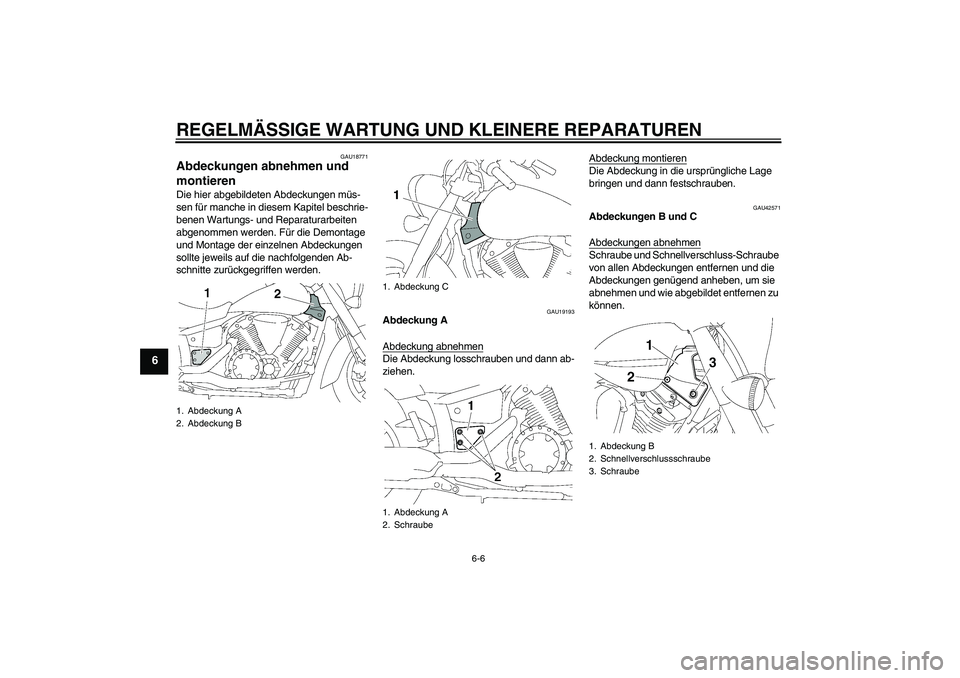

Page 46 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU19193
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU42571
Abdeckungen B und C
Abdeckungen abnehmenSchraube und Schnellverschluss-Schraube
von allen Abdeckungen entfernen und die
Abdeckungen genügend anheben, um sie
abnehmen und wie abgebildet entfernen zu
können.
1. Abdeckung A
2. Abdeckung B
1. Abdeckung C
1. Abdeckung A
2. Schraube
1. Abdeckung B
2. Schnellverschlussschraube
3. Schraube
U11CG0G0.book Page 6 Thursday, September 14, 2006 10:30 AM

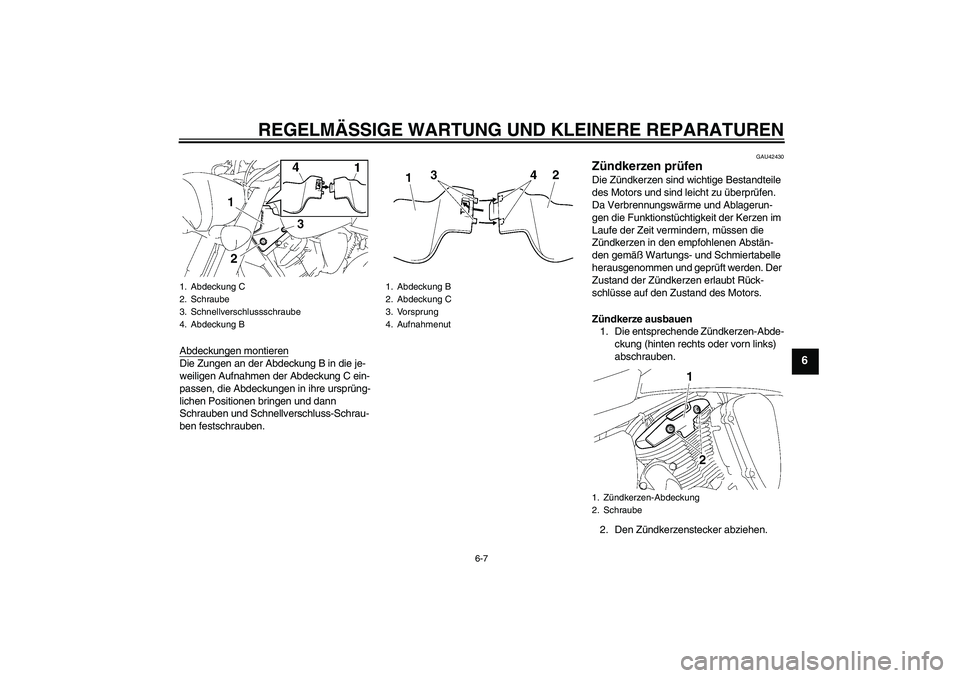

Page 47 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
Abdeckungen montierenDie Zungen an der Abdeckung B in die je-
weiligen Aufnahmen der Abdeckung C ein-
passen, die Abdeckungen in ihre ursprüng-
lichen Positionen bringen und dann
Schrauben und Schnellverschluss-Schrau-
ben festschrauben.
GAU42430
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-Abde-
ckung (hinten rechts oder vorn links)
abschrauben.
2. Den Zündkerzenstecker abziehen.
1. Abdeckung C
2. Schraube
3. Schnellverschlussschraube
4. Abdeckung B
1. Abdeckung B
2. Abdeckung C
3. Vorsprung
4. Aufnahmenut
1. Zündkerzen-Abdeckung
2. Schraube
U11CG0G0.book Page 7 Thursday, September 14, 2006 10:30 AM

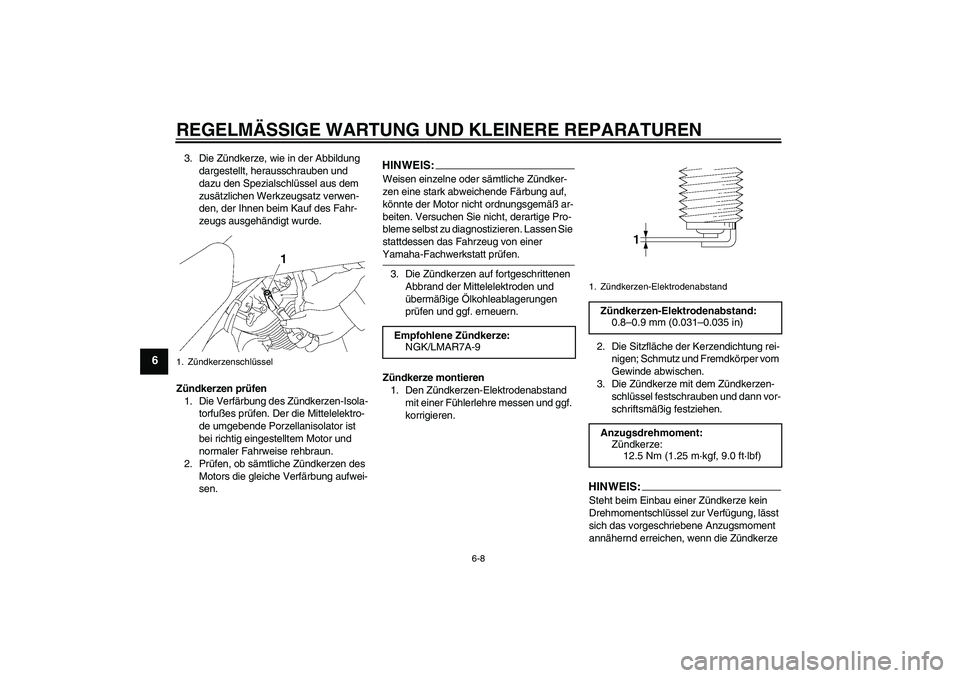

Page 48 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
3. Die Zündkerze, wie in der Abbildung
dargestellt, herausschrauben und
dazu den Spezialschlüssel aus dem
zusätzlichen Werkzeugsatz verwen-
den, der Ihnen beim Kauf des Fahr-
zeugs ausgehändigt wurde.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor nicht ordnungsgemäß ar-
beiten. Versuchen Sie nicht, derartige Pro-
bleme selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/LMAR7A-9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U11CG0G0.book Page 8 Thursday, September 14, 2006 10:30 AM
Page 49 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung fest-
schrauben.
GAU42590
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
U11CG0G0.book Page 9 Thursday, September 14, 2006 10:30 AM
Page 50 of 88

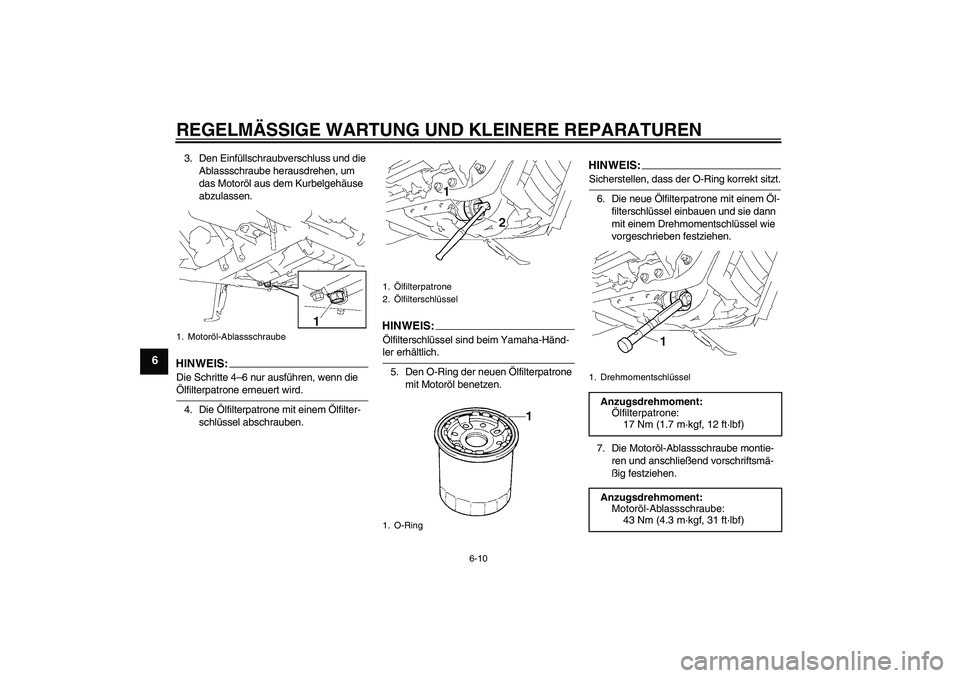

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.HINWEIS:Die Schritte 4–6 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
7. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
1. Motoröl-Ablassschraube
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U11CG0G0.book Page 10 Thursday, September 14, 2006 10:30 AM
