YAMAHA XVS1300A 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XVS1300A, Model: YAMAHA XVS1300A 2008Pages: 88, PDF-Größe: 2.78 MB

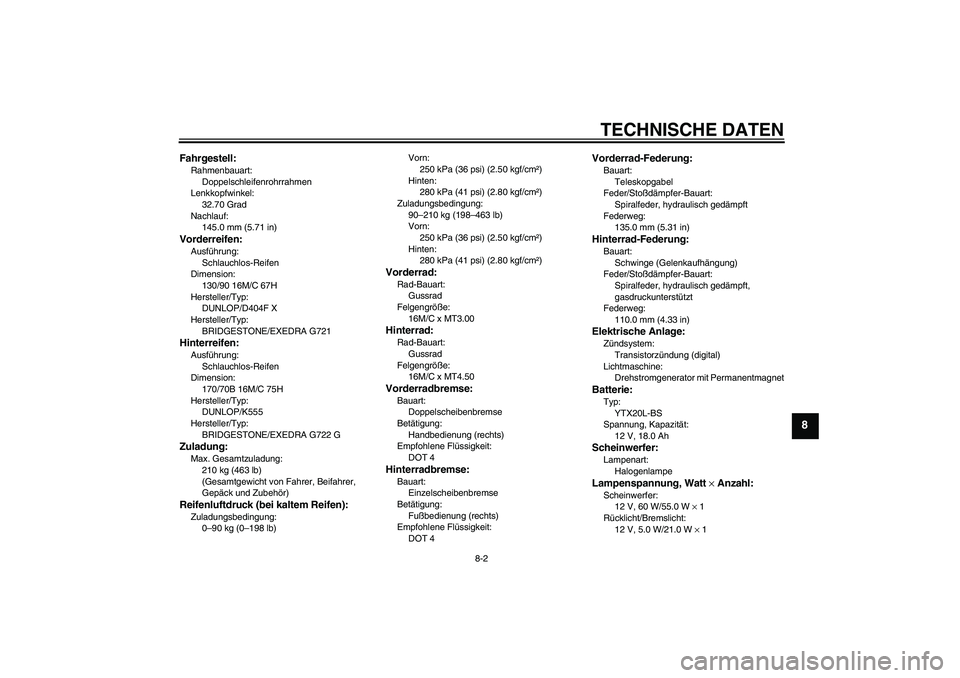

Page 81 of 88
TECHNISCHE DATEN
8-2
8
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
32.70 Grad
Nachlauf:
145.0 mm (5.71 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/90 16M/C 67H
Hersteller/Typ:
DUNLOP/D404F X
Hersteller/Typ:
BRIDGESTONE/EXEDRA G721Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
170/70B 16M/C 75H
Hersteller/Typ:
DUNLOP/K555
Hersteller/Typ:
BRIDGESTONE/EXEDRA G722 GZuladung:Max. Gesamtzuladung:
210 kg (463 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)
Zuladungsbedingung:
90–210 kg (198–463 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT3.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT4.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTX20L-BS
Spannung, Kapazität:
12 V, 18.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
U11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM

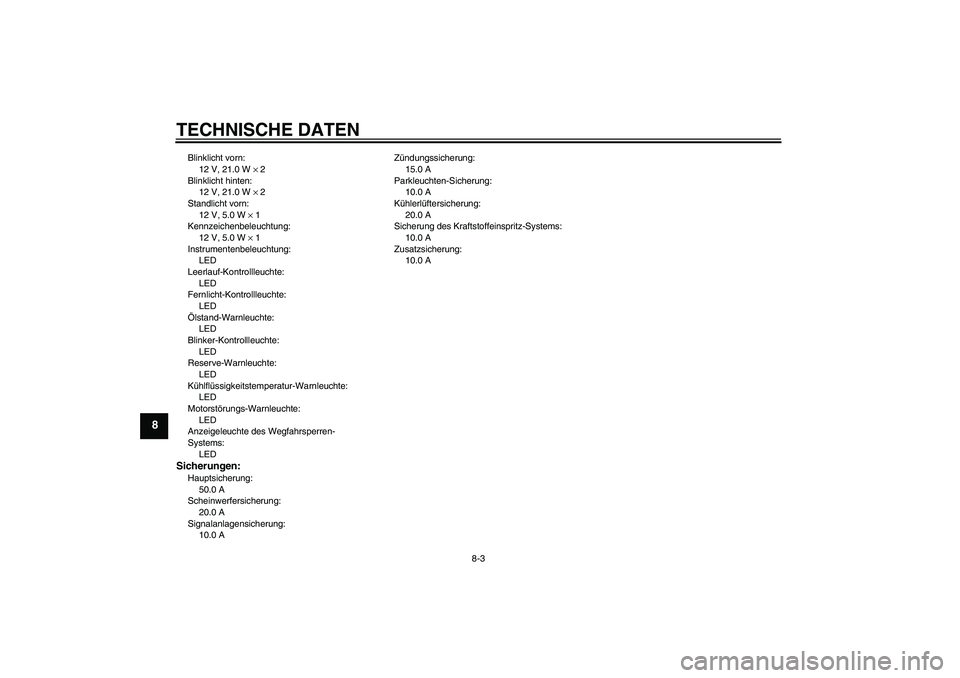

Page 82 of 88
TECHNISCHE DATEN
8-3
8
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 AZündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A
U11CG1G0.book Page 3 Friday, August 31, 2007 9:08 AM

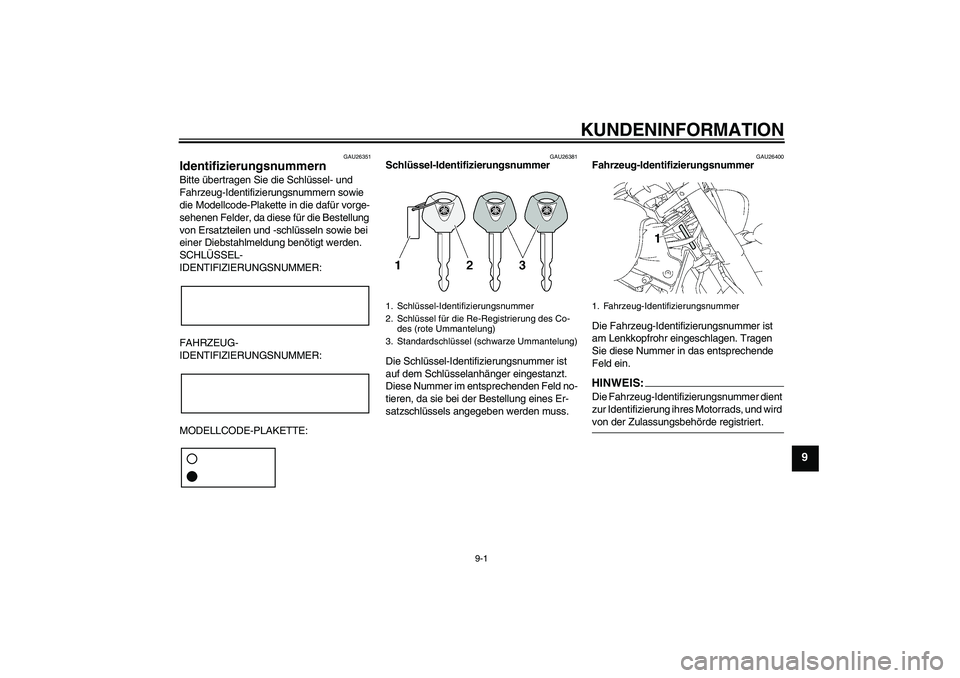

Page 83 of 88
KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U11CG1G0.book Page 1 Friday, August 31, 2007 9:08 AM

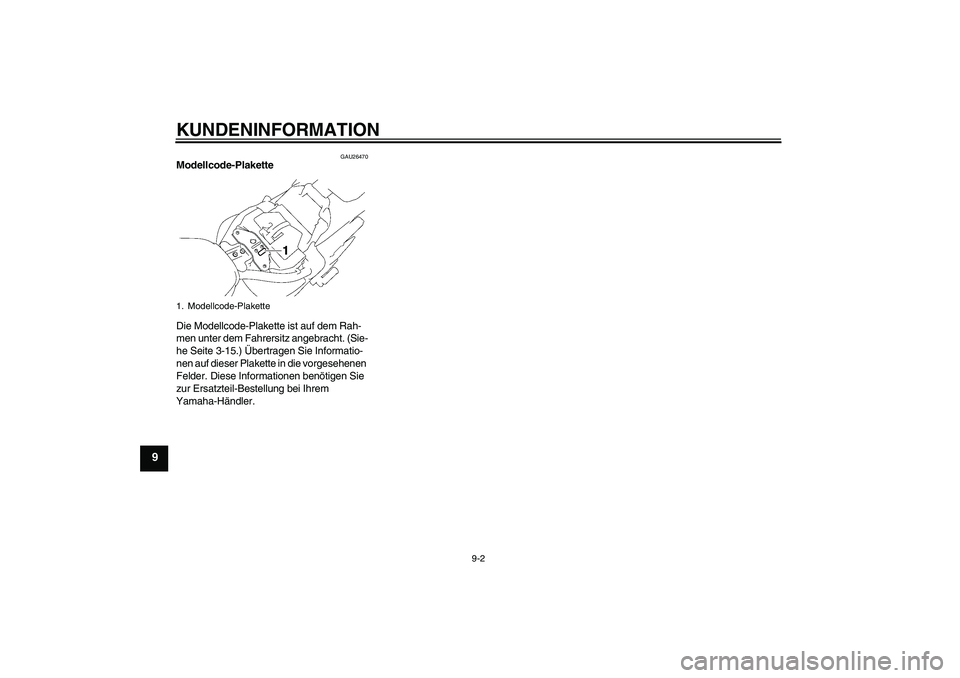

Page 84 of 88
KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-15.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM

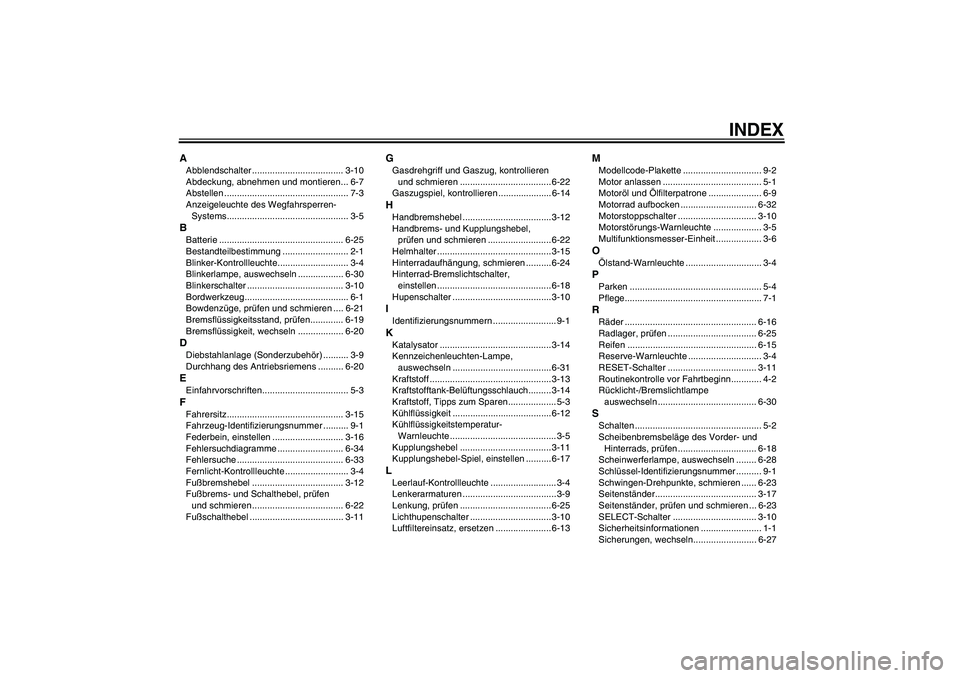

Page 85 of 88
INDEX
AAbblendschalter .................................... 3-10
Abdeckung, abnehmen und montieren... 6-7
Abstellen ................................................. 7-3
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-5BBatterie ................................................. 6-25
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ...................................... 3-10
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Bremsflüssigkeitsstand, prüfen............. 6-19
Bremsflüssigkeit, wechseln .................. 6-20DDiebstahlanlage (Sonderzubehör) .......... 3-9
Durchhang des Antriebsriemens .......... 6-20EEinfahrvorschriften.................................. 5-3FFahrersitz.............................................. 3-15
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-16
Fehlersuchdiagramme .......................... 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-22
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-22
Gaszugspiel, kontrollieren ..................... 6-14HHandbremshebel ................................... 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-22
Helmhalter ............................................. 3-15
Hinterradaufhängung, schmieren .......... 6-24
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-18
Hupenschalter ....................................... 3-10IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-14
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-31
Kraftstoff ................................................3-13
Kraftstofftank-Belüftungsschlauch......... 3-14
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-11
Kupplungshebel-Spiel, einstellen .......... 6-17LLeerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-25
Lichthupenschalter ................................ 3-10
Luftfiltereinsatz, ersetzen ...................... 6-13
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-9
Motorrad aufbocken .............................. 6-32
Motorstoppschalter ............................... 3-10
Motorstörungs-Warnleuchte ................... 3-5
Multifunktionsmesser-Einheit .................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-25
Reifen ................................................... 6-15
Reserve-Warnleuchte ............................. 3-4
RESET-Schalter ................................... 3-11
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-18
Scheinwerferlampe, auswechseln ........ 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer........................................ 3-17
Seitenständer, prüfen und schmieren ... 6-23
SELECT-Schalter ................................. 3-10
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-27
U11CG1G0.book Page 1 Friday, August 31, 2007 9:08 AM

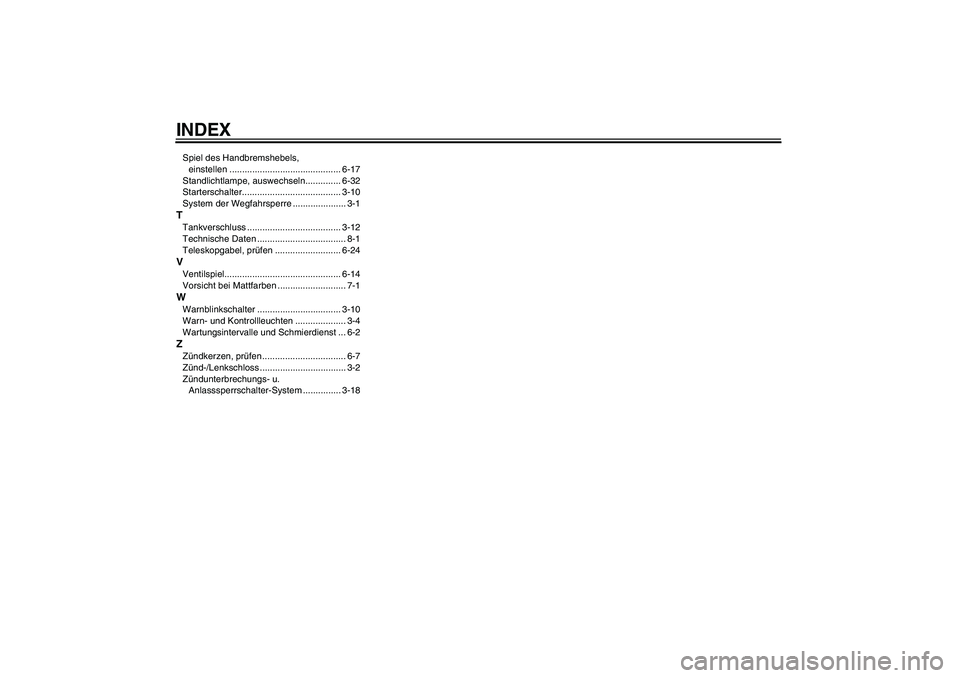

Page 86 of 88
INDEXSpiel des Handbremshebels,
einstellen ............................................ 6-17
Standlichtlampe, auswechseln.............. 6-32
Starterschalter....................................... 3-10
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel.............................................. 6-14
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-18
U11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM
Page 87 of 88
U11CG1G0.book Page 3 Friday, August 31, 2007 9:08 AM
Page 88 of 88
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.09-1.2×1 CR
(G)
