YAMAHA XVS1300A 2008 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XVS1300A, Model: YAMAHA XVS1300A 2008Pages: 88, tamaño PDF: 2.78 MB

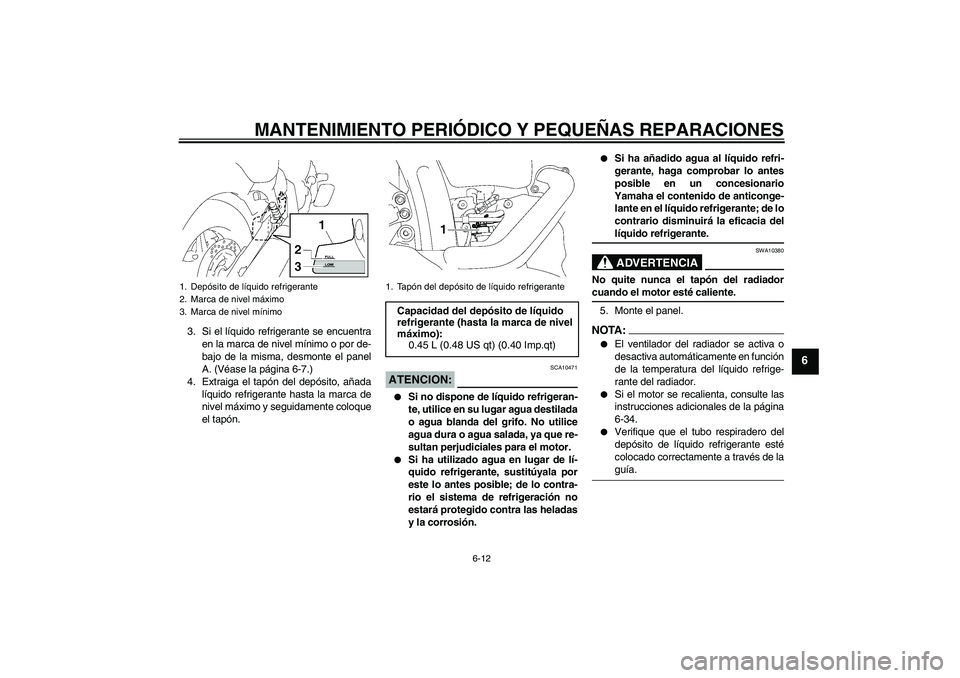

Page 51 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte el panel
A. (Véase la página 6-7.)
4. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón.
ATENCION:
SCA10471
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Monte el panel.NOTA:
El ventilador del radiador se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante del radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-34.
Verifique que el tubo respiradero del
depósito de líquido refrigerante esté
colocado correctamente a través de laguía.
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.45 L (0.48 US qt) (0.40 Imp.qt)
U11CS1S0.book Page 12 Monday, September 3, 2007 5:38 PM

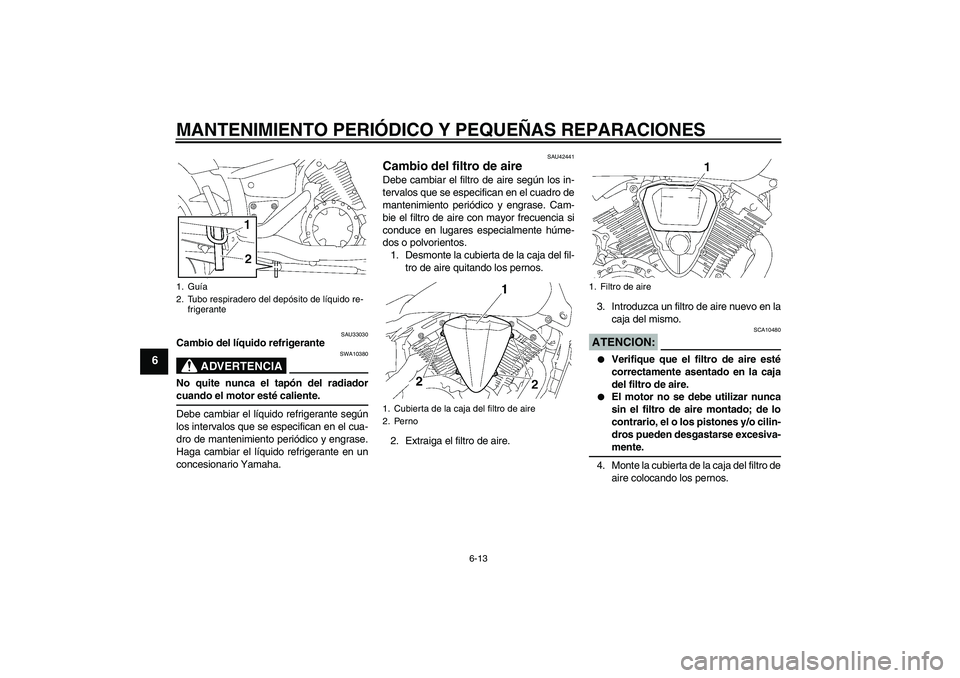

Page 52 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
SAU42441
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los pernos.
2. Extraiga el filtro de aire.3. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
4. Monte la cubierta de la caja del filtro de
aire colocando los pernos.
1. Guía
2. Tubo respiradero del depósito de líquido re-
frigerante
1. Cubierta de la caja del filtro de aire
2. Perno
1. Filtro de aire
U11CS1S0.book Page 13 Monday, September 3, 2007 5:38 PM
Page 53 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6

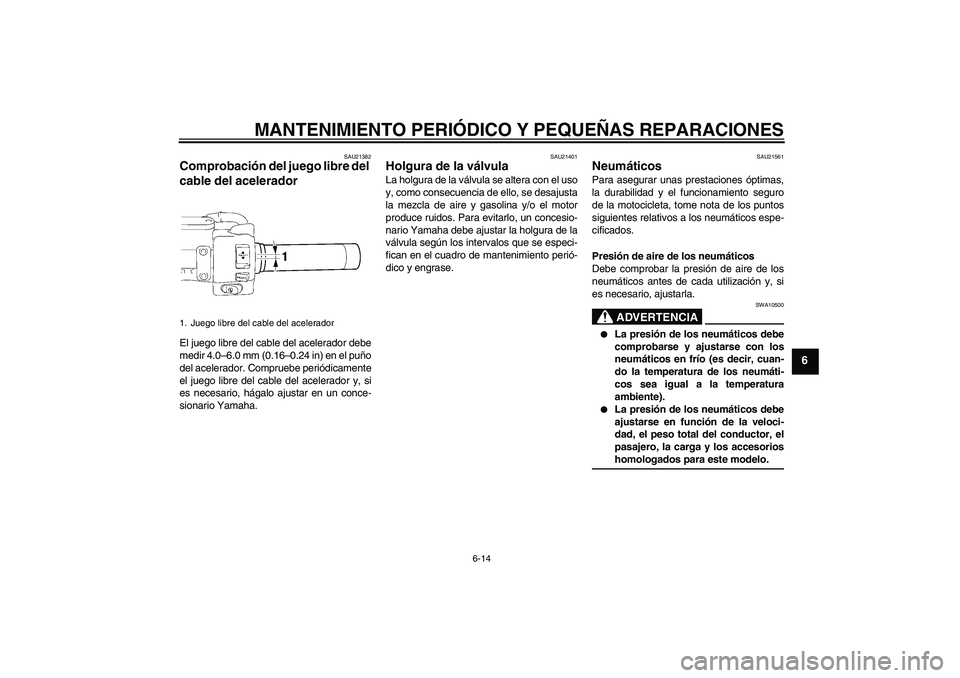

SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21561
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
1. Juego libre del cable del acelerador
U11CS1S0.book Page 14 Monday, September 3, 2007 5:38 PM
Page 54 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6

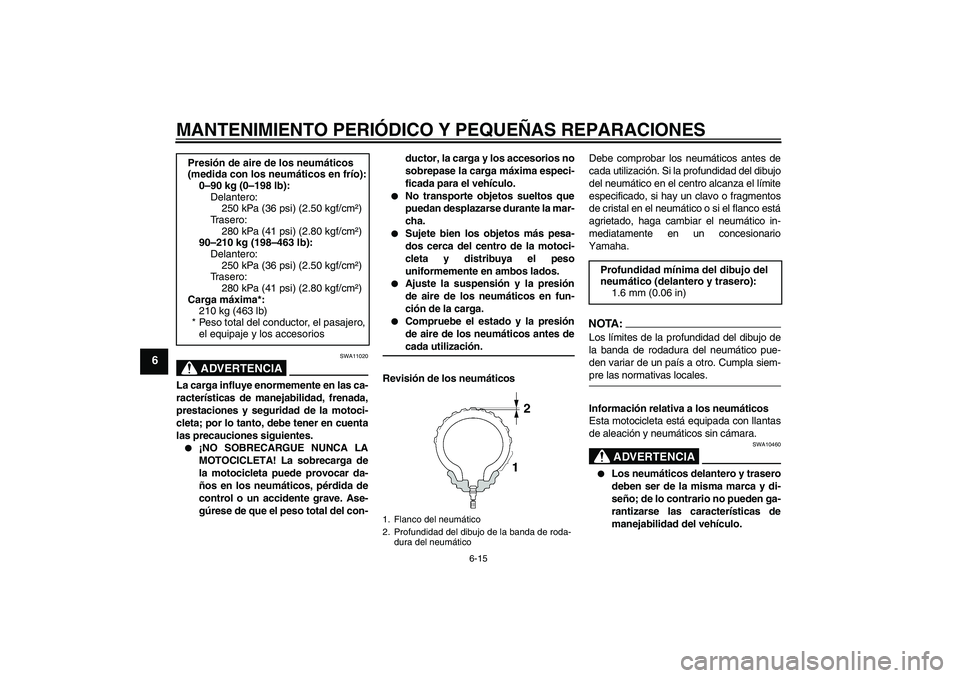

ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con-ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.
Revisión de los neumáticosDebe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA :
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA
SWA10460
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad del vehículo. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm²)
90–210 kg (198–463 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm²)
Carga máxima*:
210 kg (463 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U11CS1S0.book Page 15 Monday, September 3, 2007 5:38 PM
Page 55 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6

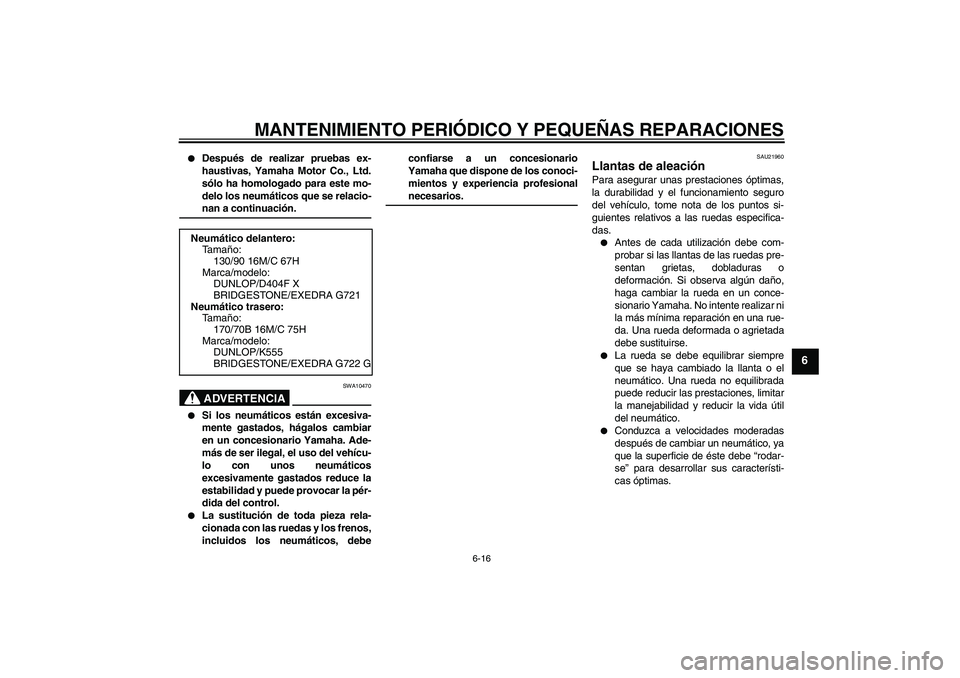

Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-nan a continuación.ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debeconfiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas. Neumático delantero:
Ta m año:
130/90 16M/C 67H
Marca/modelo:
DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Neumático trasero:
Ta m año:
170/70B 16M/C 75H
Marca/modelo:
DUNLOP/K555
BRIDGESTONE/EXEDRA G722 G
U11CS1S0.book Page 16 Monday, September 3, 2007 5:38 PM
Page 56 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6

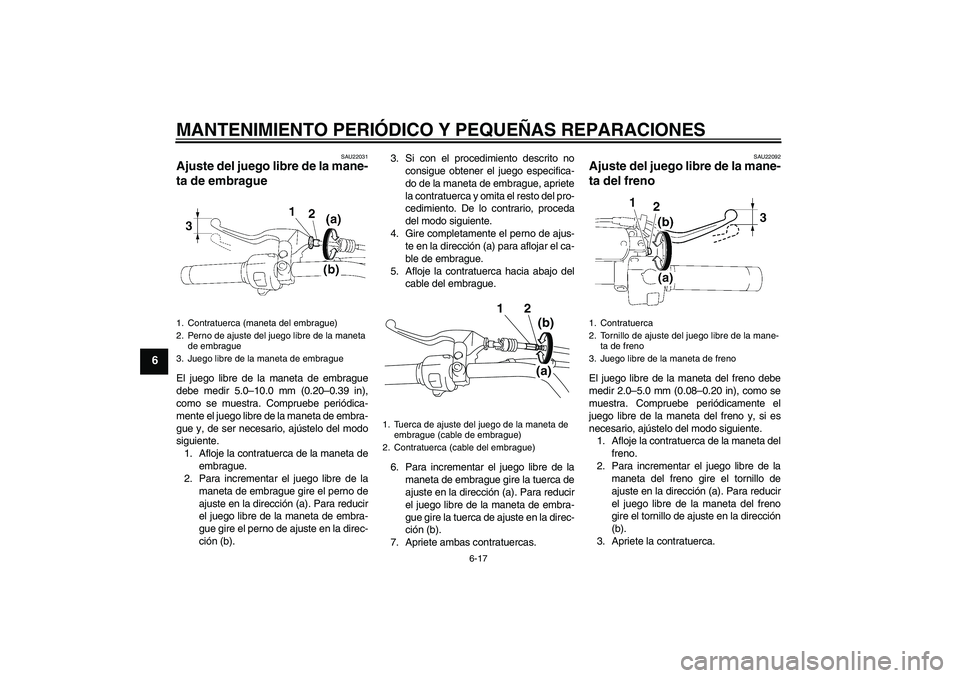

SAU22031
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).3. Si con el procedimiento descrito no
consigue obtener el juego especifica-
do de la maneta de embrague, apriete
la contratuerca y omita el resto del pro-
cedimiento. De lo contrario, proceda
del modo siguiente.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Afloje la contratuerca hacia abajo del
cable del embrague.
6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete ambas contratuercas.
SAU22092
Ajuste del juego libre de la mane-
ta del freno El juego libre de la maneta del freno debe
medir 2.0–5.0 mm (0.08–0.20 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno gire el tornillo de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).
3. Apriete la contratuerca.
1. Contratuerca (maneta del embrague)
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
1. Tuerca de ajuste del juego de la maneta de
embrague (cable de embrague)
2. Contratuerca (cable del embrague)
12
(a)
(b)
1. Contratuerca
2. Tornillo de ajuste del juego libre de la mane-
ta de freno
3. Juego libre de la maneta de freno
U11CS1S0.book Page 17 Monday, September 3, 2007 5:38 PM
Page 57 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6

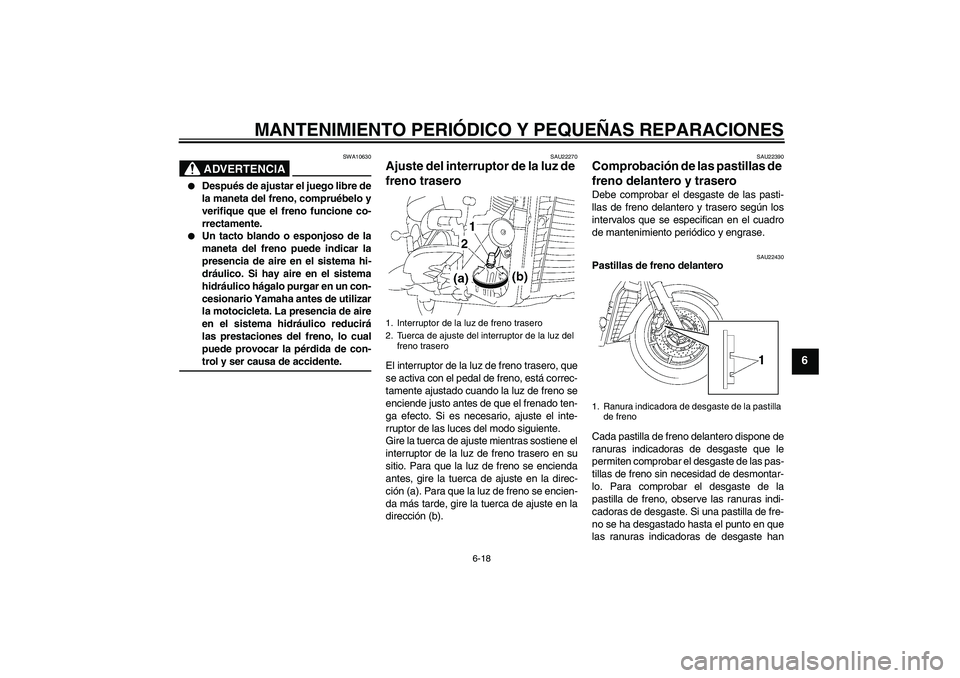

ADVERTENCIA
SWA10630
Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.
Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-trol y ser causa de accidente.
SAU22270
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste han
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
U11CS1S0.book Page 18 Monday, September 3, 2007 5:38 PM
Page 58 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6

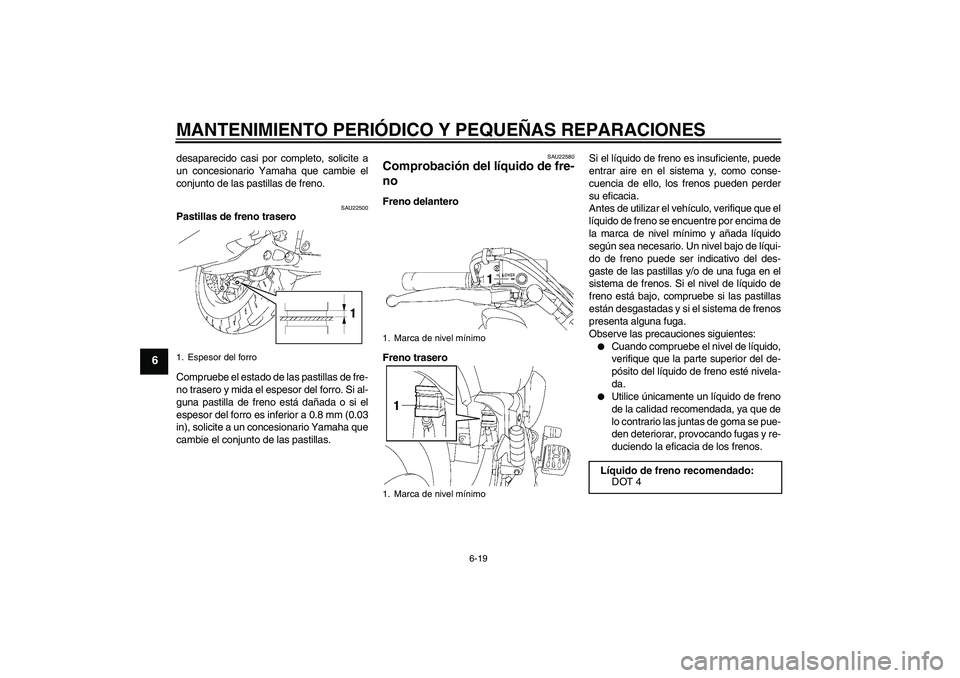

desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU22580
Comprobación del líquido de fre-
no Freno delantero
Freno traseroSi el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
1. Espesor del forro
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U11CS1S0.book Page 19 Monday, September 3, 2007 5:38 PM
Page 59 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6

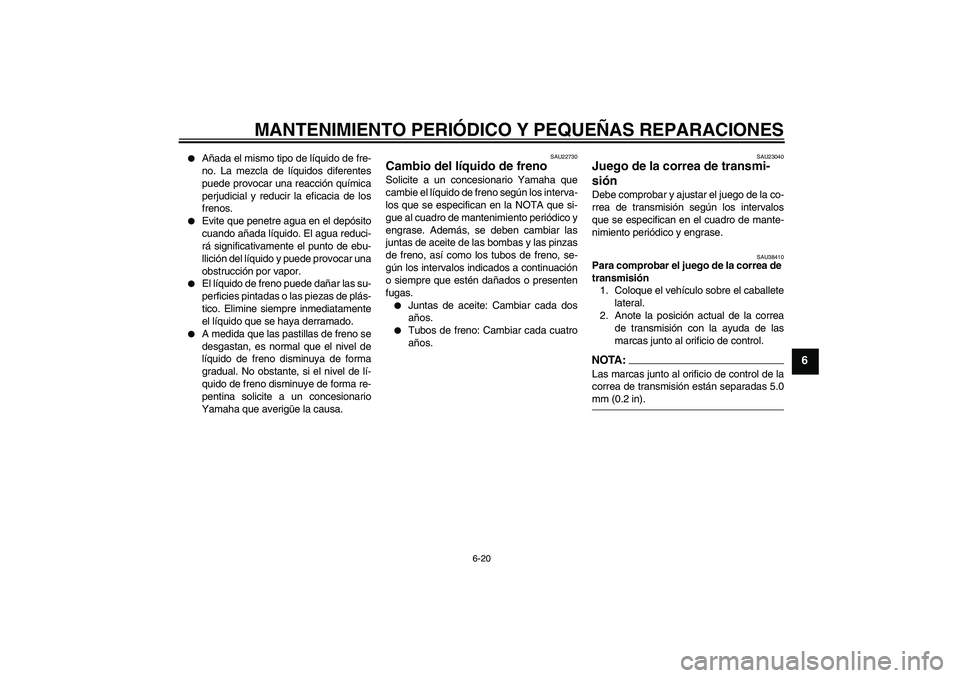

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22730
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubos de freno: Cambiar cada cuatro
años.
SAU23040
Juego de la correa de transmi-
sión Debe comprobar y ajustar el juego de la co-
rrea de transmisión según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
SAU38410
Para comprobar el juego de la correa de
transmisión
1. Coloque el vehículo sobre el caballete
lateral.
2. Anote la posición actual de la correa
de transmisión con la ayuda de las
marcas junto al orificio de control.NOTA:Las marcas junto al orificio de control de la
correa de transmisión están separadas 5.0mm (0.2 in).
U11CS1S0.book Page 20 Monday, September 3, 2007 5:38 PM
Page 60 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6

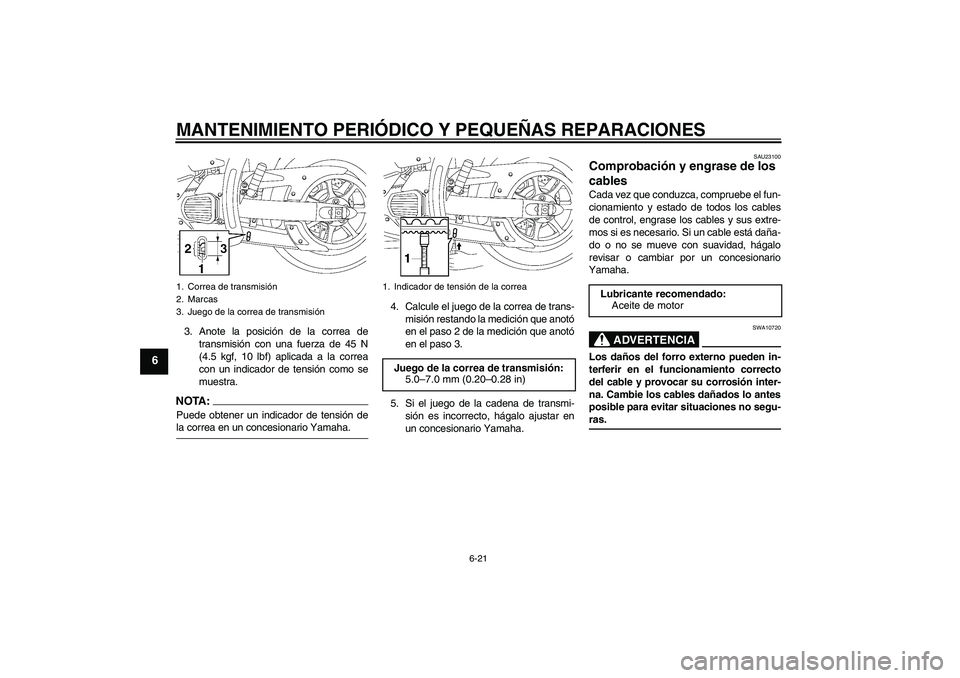

3. Anote la posición de la correa de
transmisión con una fuerza de 45 N
(4.5 kgf, 10 lbf) aplicada a la correa
con un indicador de tensión como se
muestra.NOTA:Puede obtener un indicador de tensión dela correa en un concesionario Yamaha.4. Calcule el juego de la correa de trans-
misión restando la medición que anotó
en el paso 2 de la medición que anotó
en el paso 3.
5. Si el juego de la cadena de transmi-
sión es incorrecto, hágalo ajustar en
un concesionario Yamaha.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
1. Correa de transmisión
2. Marcas
3. Juego de la correa de transmisión
1. Indicador de tensión de la correaJuego de la correa de transmisión:
5.0–7.0 mm (0.20–0.28 in)
Lubricante recomendado:
Aceite de motor
U11CS1S0.book Page 21 Monday, September 3, 2007 5:38 PM
