ESPECIFICACIONES
8-3
8

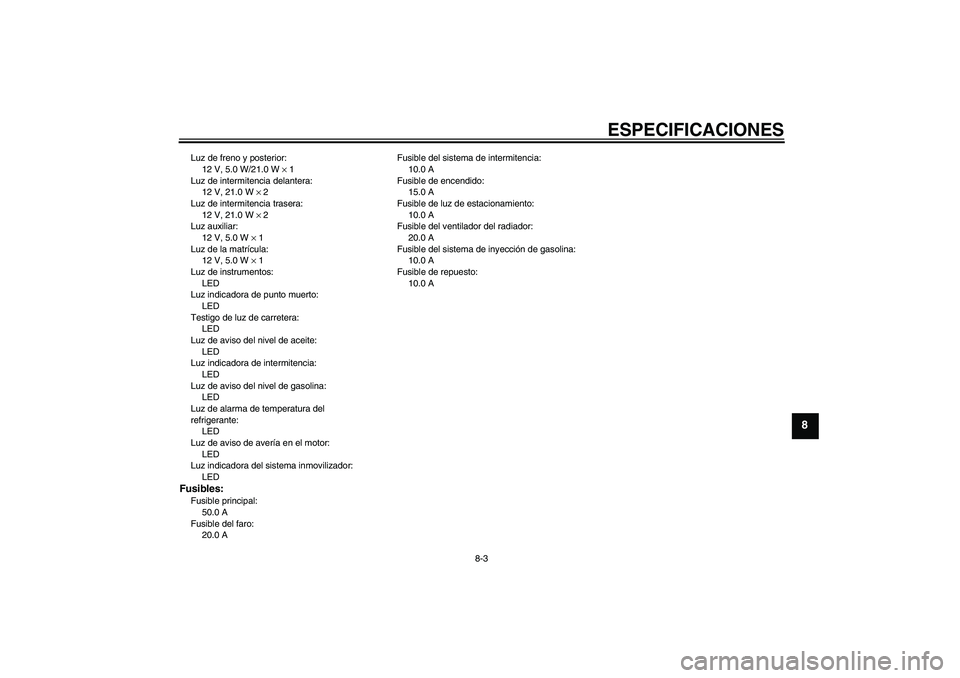

Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
50.0 A
Fusible del faro:
20.0 AFusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
10.0 A
U11CS1S0.book Page 3 Monday, September 3, 2007 5:38 PM
Page 82 of 88
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

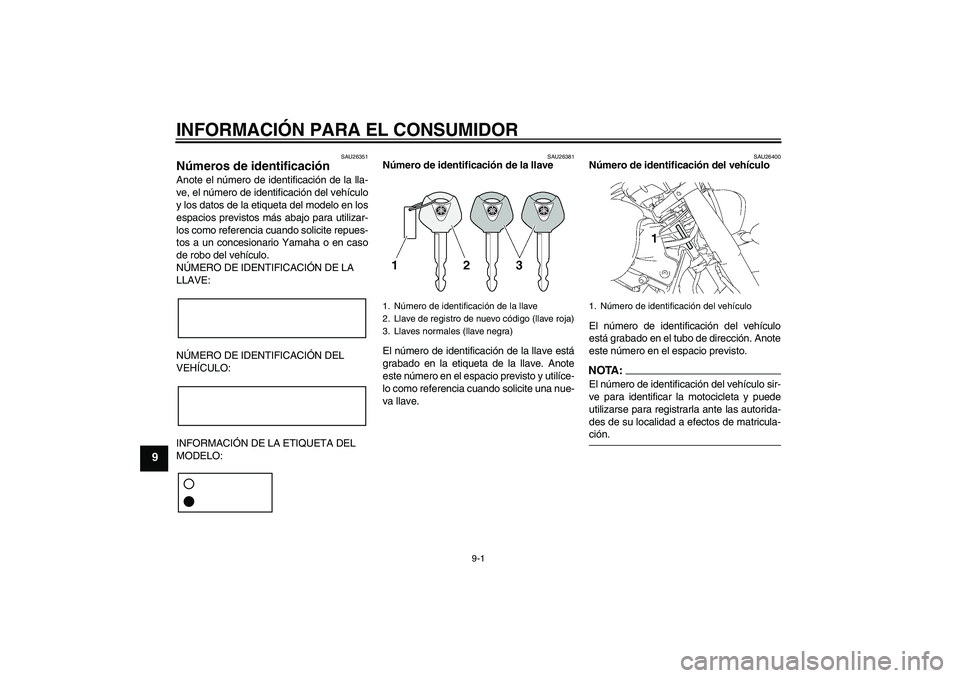

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U11CS1S0.book Page 1 Monday, September 3, 2007 5:38 PM
Page 83 of 88
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470

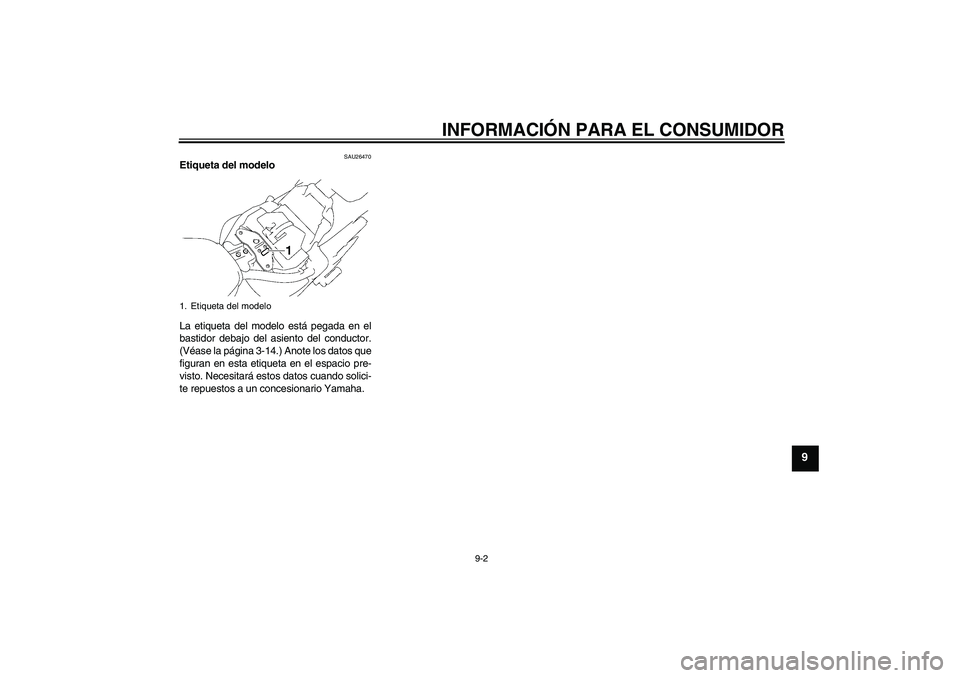

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-14.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U11CS1S0.book Page 2 Monday, September 3, 2007 5:38 PM
Page 84 of 88

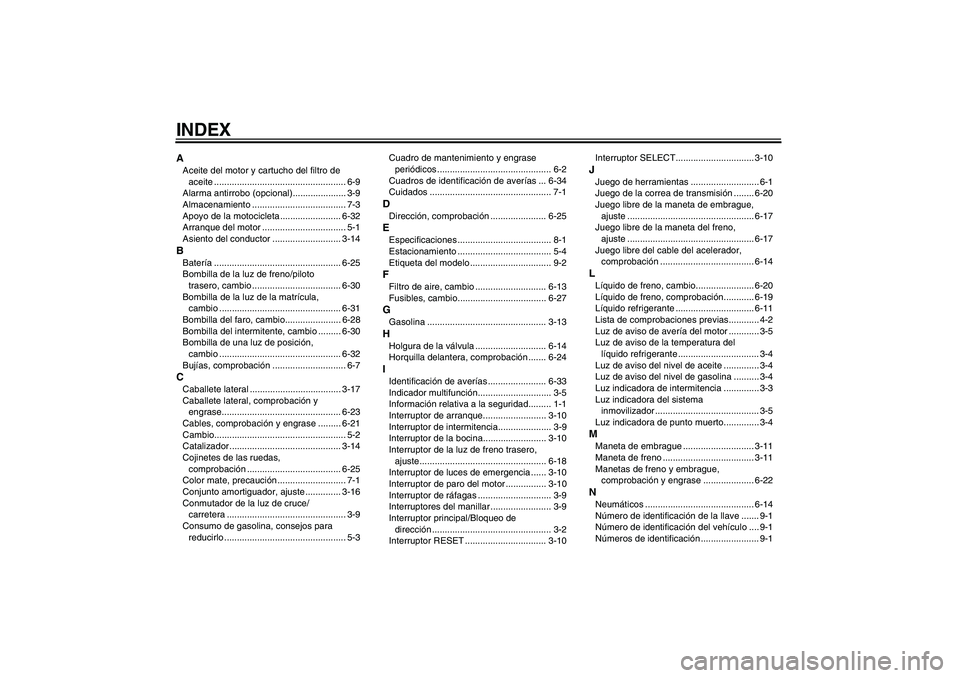

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................... 6-9
Alarma antirrobo (opcional)..................... 3-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-32
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-14BBatería .................................................. 6-25
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio...................... 6-28
Bombilla del intermitente, cambio ......... 6-30
Bombilla de una luz de posición,
cambio ................................................ 6-32
Bujías, comprobación ............................. 6-7CCaballete lateral .................................... 3-17
Caballete lateral, comprobación y
engrase............................................... 6-23
Cables, comprobación y engrase ......... 6-21
Cambio.................................................... 5-2
Catalizador ............................................ 3-14
Cojinetes de las ruedas,
comprobación ..................................... 6-25
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-16
Conmutador de la luz de cruce/
carretera ............................................... 3-9
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-34
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-25EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-13
Fusibles, cambio................................... 6-27GGasolina ............................................... 3-13HHolgura de la válvula ............................ 6-14
Horquilla delantera, comprobación ....... 6-24IIdentificación de averías ....................... 6-33
Indicador multifunción............................. 3-5
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-10
Interruptor de intermitencia..................... 3-9
Interruptor de la bocina......................... 3-10
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-18
Interruptor de luces de emergencia ...... 3-10
Interruptor de paro del motor ................ 3-10
Interruptor de ráfagas ............................. 3-9
Interruptores del manillar ........................ 3-9
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
Interruptor RESET ................................ 3-10Interruptor SELECT............................... 3-10
JJuego de herramientas ........................... 6-1
Juego de la correa de transmisión ........ 6-20
Juego libre de la maneta de embrague,
ajuste .................................................. 6-17
Juego libre de la maneta del freno,
ajuste .................................................. 6-17
Juego libre del cable del acelerador,
comprobación ..................................... 6-14LLíquido de freno, cambio....................... 6-20
Líquido de freno, comprobación............ 6-19
Líquido refrigerante ............................... 6-11
Lista de comprobaciones previas............ 4-2
Luz de aviso de avería del motor ............ 3-5
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-5
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-11
Maneta de freno .................................... 3-11
Manetas de freno y embrague,
comprobación y engrase .................... 6-22NNeumáticos ........................................... 6-14
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1
U11CS1S0.book Page 1 Monday, September 3, 2007 5:38 PM
Page 85 of 88

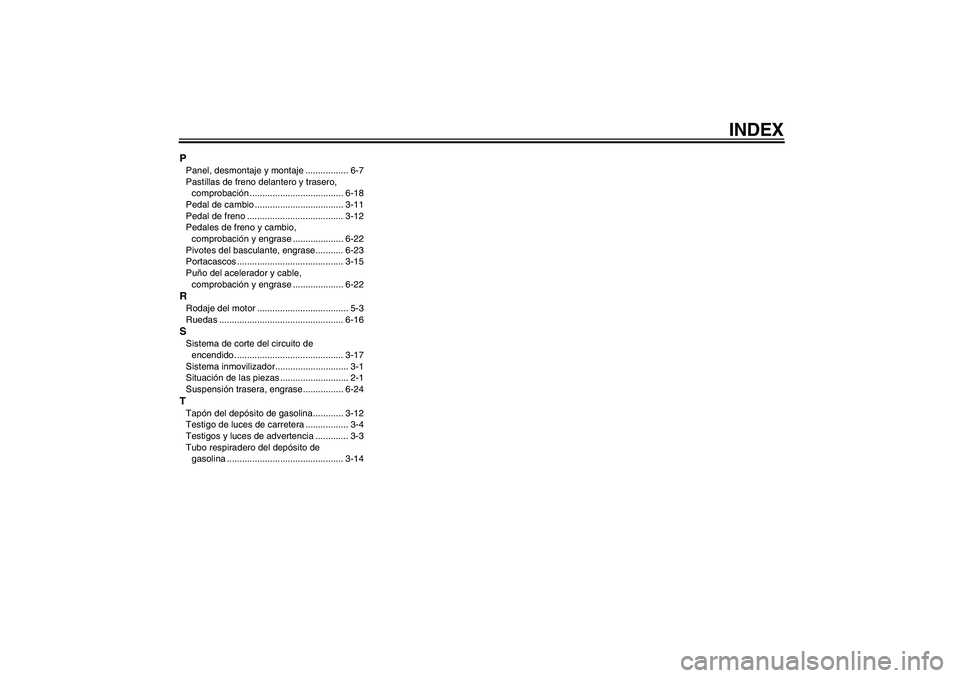

INDEX
PPanel, desmontaje y montaje ................. 6-7
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-18
Pedal de cambio ................................... 3-11
Pedal de freno ...................................... 3-12
Pedales de freno y cambio,
comprobación y engrase .................... 6-22
Pivotes del basculante, engrase........... 6-23
Portacascos .......................................... 3-15
Puño del acelerador y cable,
comprobación y engrase .................... 6-22RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-16SSistema de corte del circuito de
encendido ........................................... 3-17
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase................ 6-24TTapón del depósito de gasolina............ 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero del depósito de
gasolina .............................................. 3-14
