YAMAHA XVS1300A 2008 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XVS1300A, Model: YAMAHA XVS1300A 2008Pages: 88, PDF Size: 2.81 MB

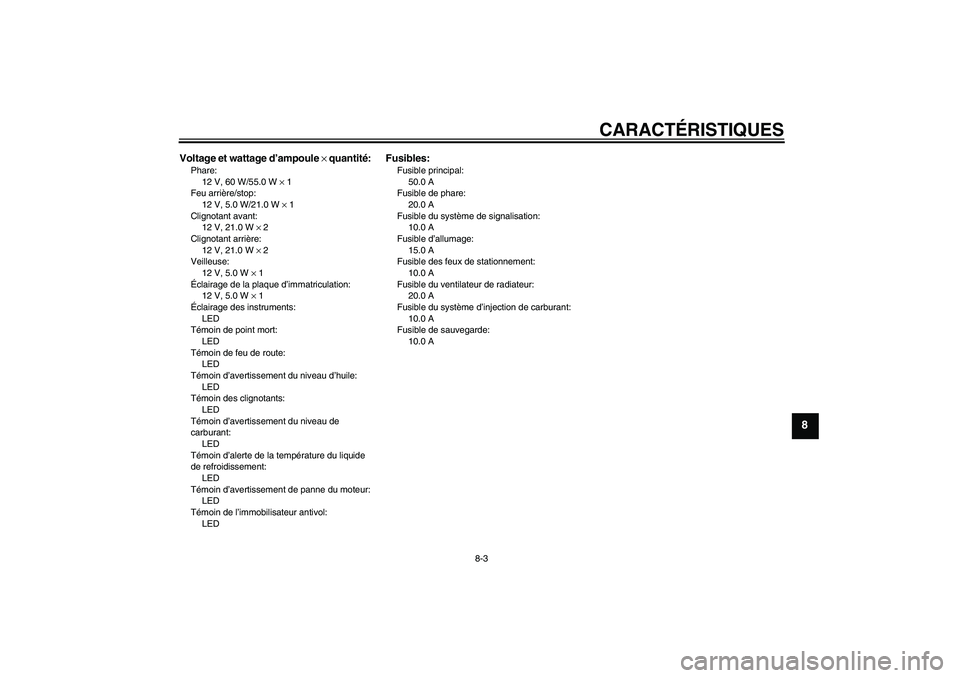

Page 81 of 88
CARACTÉRISTIQUES
8-3
8
Voltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U11CF1F0.book Page 3 Friday, August 31, 2007 9:31 AM

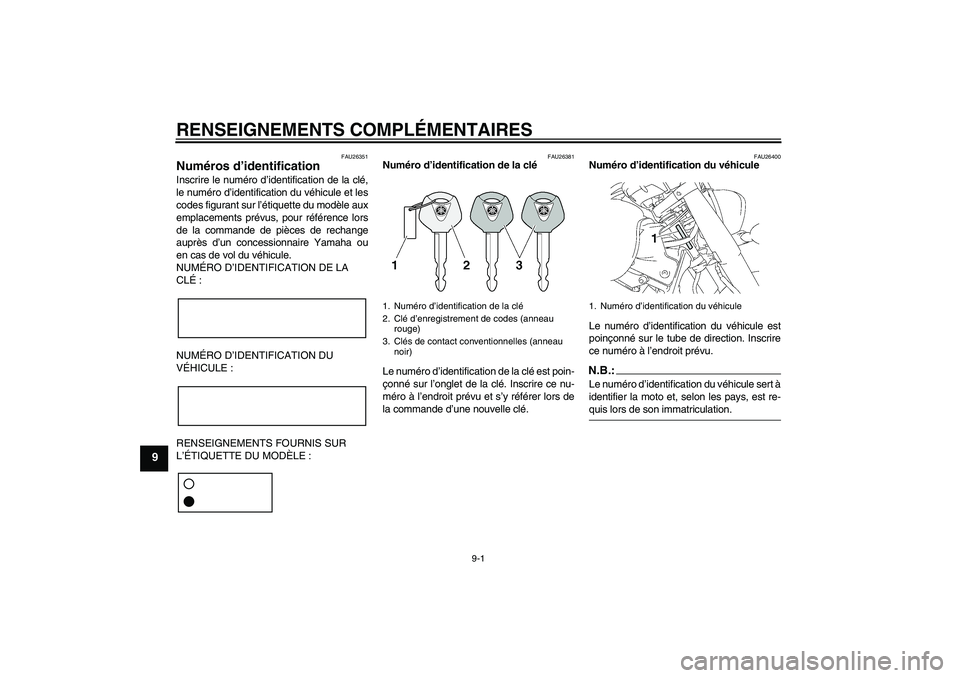

Page 82 of 88
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U11CF1F0.book Page 1 Friday, August 31, 2007 9:31 AM
Page 83 of 88
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U11CF1F0.book Page 2 Friday, August 31, 2007 9:31 AM

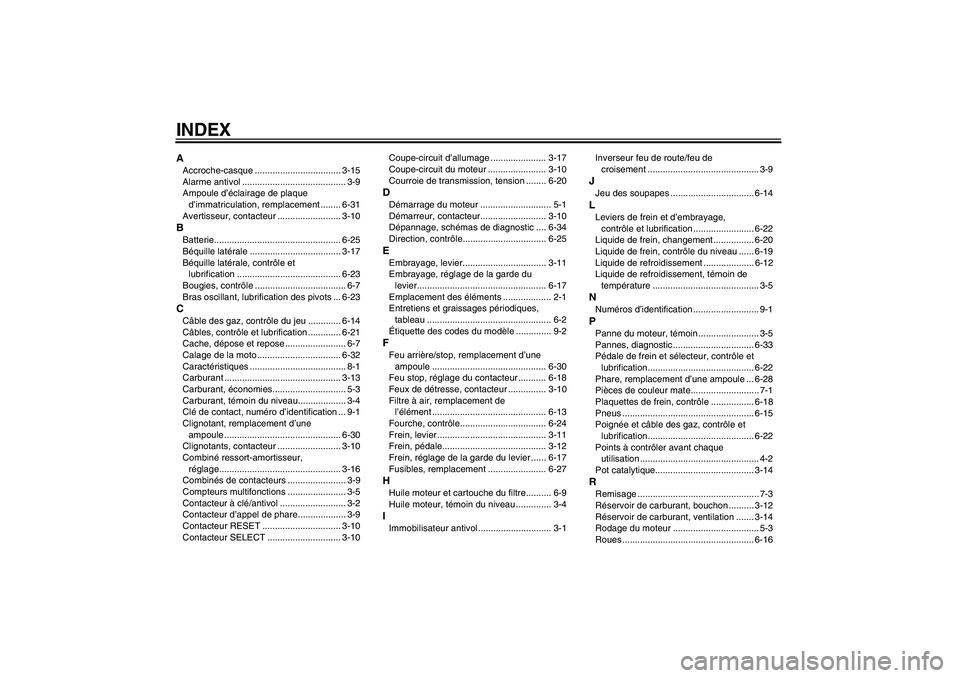

Page 84 of 88
INDEXAAccroche-casque .................................. 3-15
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-31
Avertisseur, contacteur ......................... 3-10BBatterie.................................................. 6-25
Béquille latérale .................................... 3-17
Béquille latérale, contrôle et
lubrification ......................................... 6-23
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-23CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............. 6-21
Cache, dépose et repose ........................ 6-7
Calage de la moto ................................. 6-32
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-30
Clignotants, contacteur ......................... 3-10
Combiné ressort-amortisseur,
réglage................................................ 3-16
Combinés de contacteurs ....................... 3-9
Compteurs multifonctions ....................... 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare................... 3-9
Contacteur RESET ............................... 3-10
Contacteur SELECT ............................. 3-10Coupe-circuit d’allumage ...................... 3-17
Coupe-circuit du moteur ....................... 3-10
Courroie de transmission, tension ........ 6-20
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-10
Dépannage, schémas de diagnostic .... 6-34
Direction, contrôle................................. 6-25EEmbrayage, levier................................. 3-11
Embrayage, réglage de la garde du
levier................................................... 6-17
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-30
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur ............... 3-10
Filtre à air, remplacement de
l’élément ............................................. 6-13
Fourche, contrôle.................................. 6-24
Frein, levier ........................................... 3-11
Frein, pédale......................................... 3-12
Frein, réglage de la garde du levier ...... 6-17
Fusibles, remplacement ....................... 6-27HHuile moteur et cartouche du filtre.......... 6-9
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1Inverseur feu de route/feu de
croisement ............................................ 3-9
JJeu des soupapes ................................. 6-14LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-22
Liquide de frein, changement ................ 6-20
Liquide de frein, contrôle du niveau ...... 6-19
Liquide de refroidissement .................... 6-12
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-5
Pannes, diagnostic ................................ 6-33
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-22
Phare, remplacement d’une ampoule ... 6-28
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-18
Pneus .................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-22
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-14RRemisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-12
Réservoir de carburant, ventilation ....... 3-14
Rodage du moteur .................................. 5-3
Roues .................................................... 6-16
U11CF1F0.book Page 1 Friday, August 31, 2007 9:31 AM

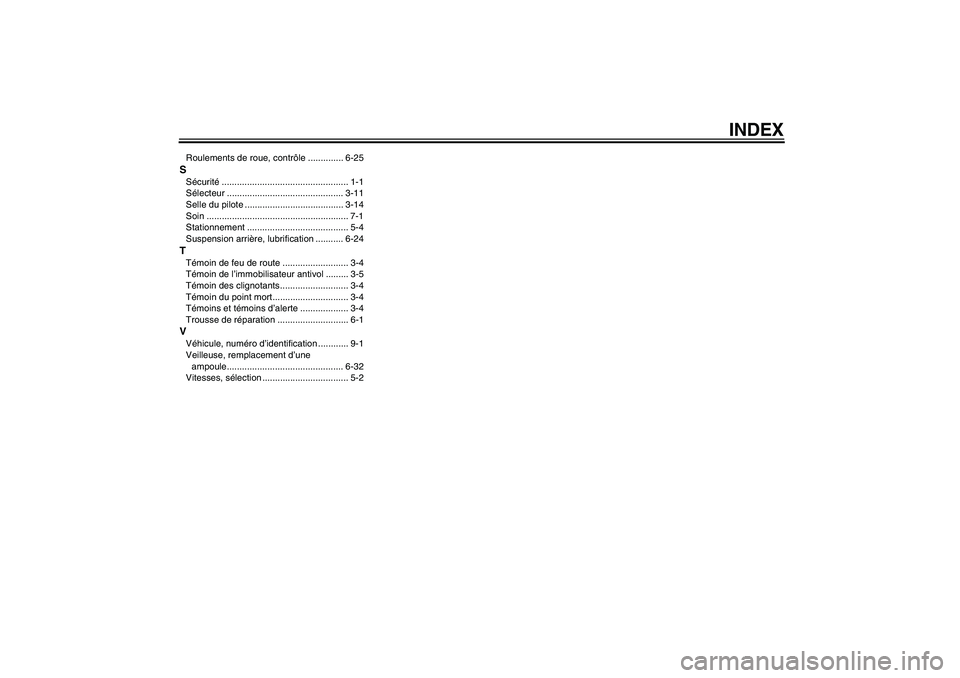

Page 85 of 88
INDEX
Roulements de roue, contrôle .............. 6-25SSécurité.................................................. 1-1
Sélecteur .............................................. 3-11
Selle du pilote ....................................... 3-14
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-24TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-5
Témoin des clignotants........................... 3-4
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-32
Vitesses, sélection .................................. 5-2
U11CF1F0.book Page 2 Friday, August 31, 2007 9:31 AM
Page 86 of 88
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 87 of 88
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 88 of 88
IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.09-1.2×1 CR
(F)
