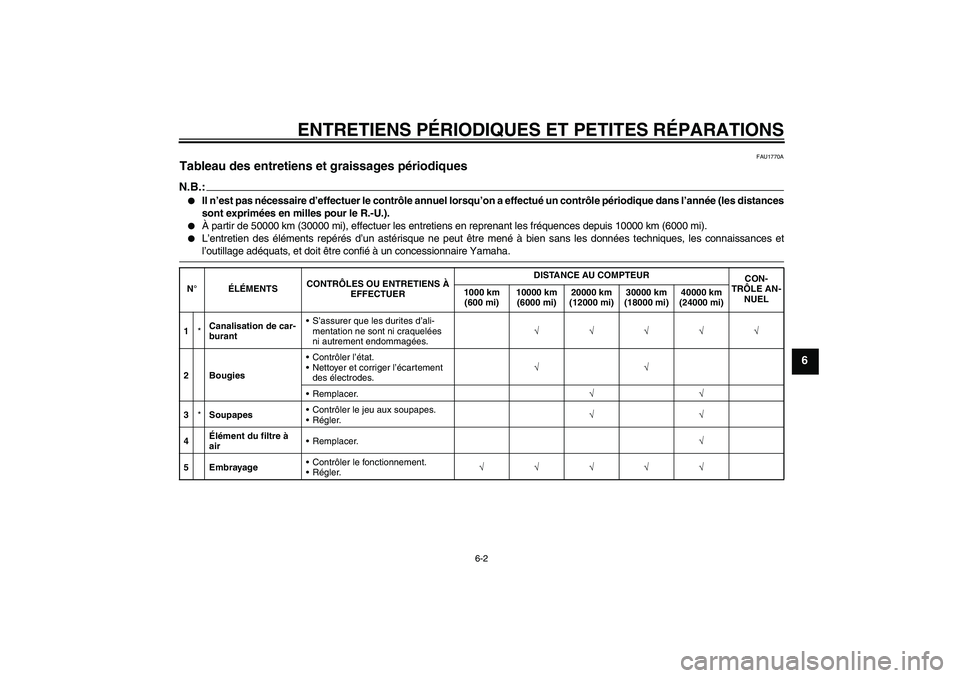

Page 41 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU1770A
Tableau des entretiens et graissages périodiques N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2 BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.√√
4Élément du filtre à
airRemplacer.√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
U11CF1F0.book Page 2 Friday, August 31, 2007 9:31 AM

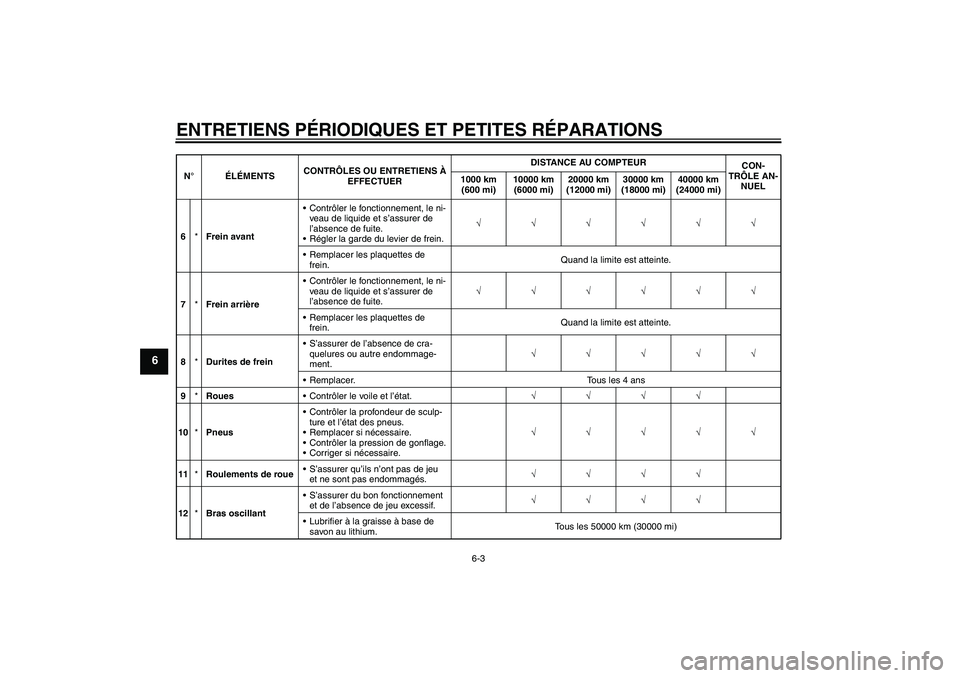

Page 42 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.
Régler la garde du levier de frein.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi) N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CF1F0.book Page 3 Friday, August 31, 2007 9:31 AM

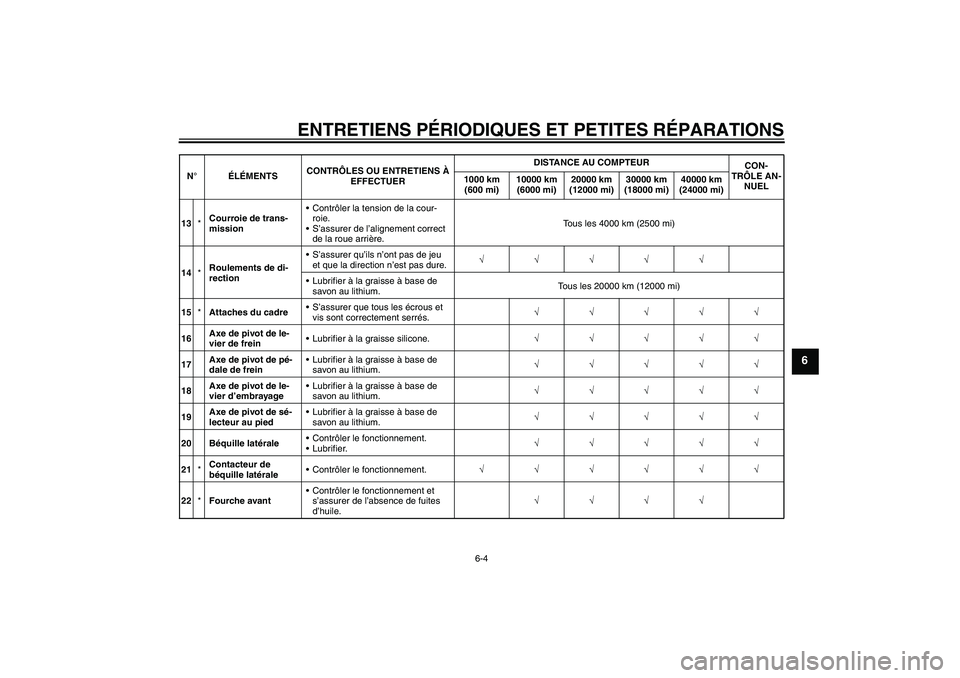

Page 43 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
13*Courroie de trans-
missionContrôler la tension de la cour-
roie.
S’assurer de l’alignement correct
de la roue arrière.Tous les 4000 km (2500 mi)
14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
20 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√√
21*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
22*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CF1F0.book Page 4 Friday, August 31, 2007 9:31 AM

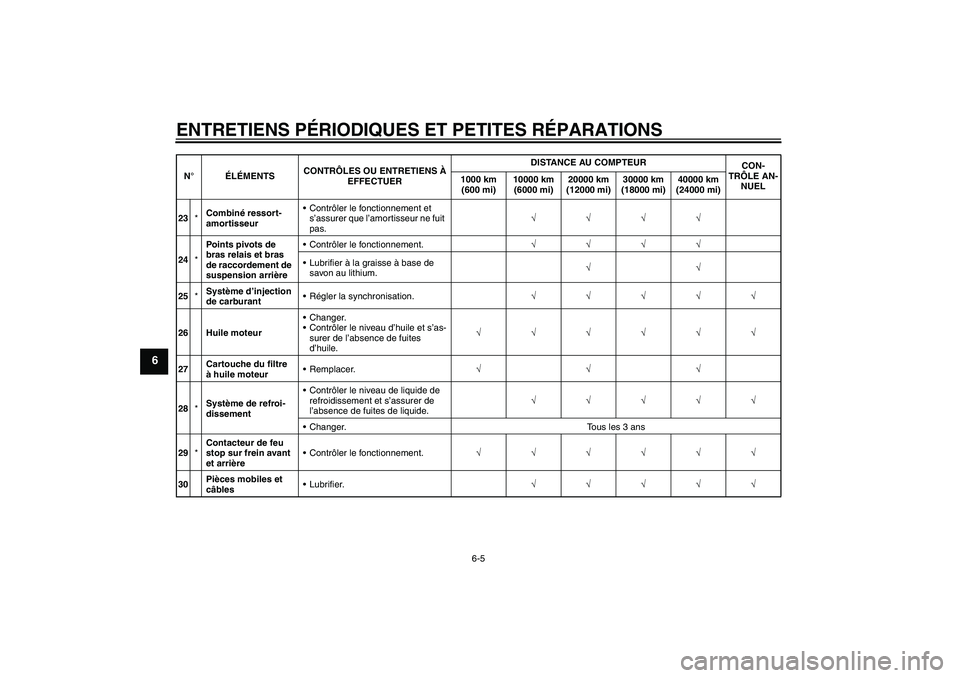

Page 44 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
23*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
24*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de
savon au lithium.√√
25*Système d’injection
de carburantRégler la synchronisation.√√√√√
26 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
27Cartouche du filtre
à huile moteurRemplacer.√√√
28*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
29*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
30Pièces mobiles et
câblesLubrifier.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U11CF1F0.book Page 5 Friday, August 31, 2007 9:31 AM

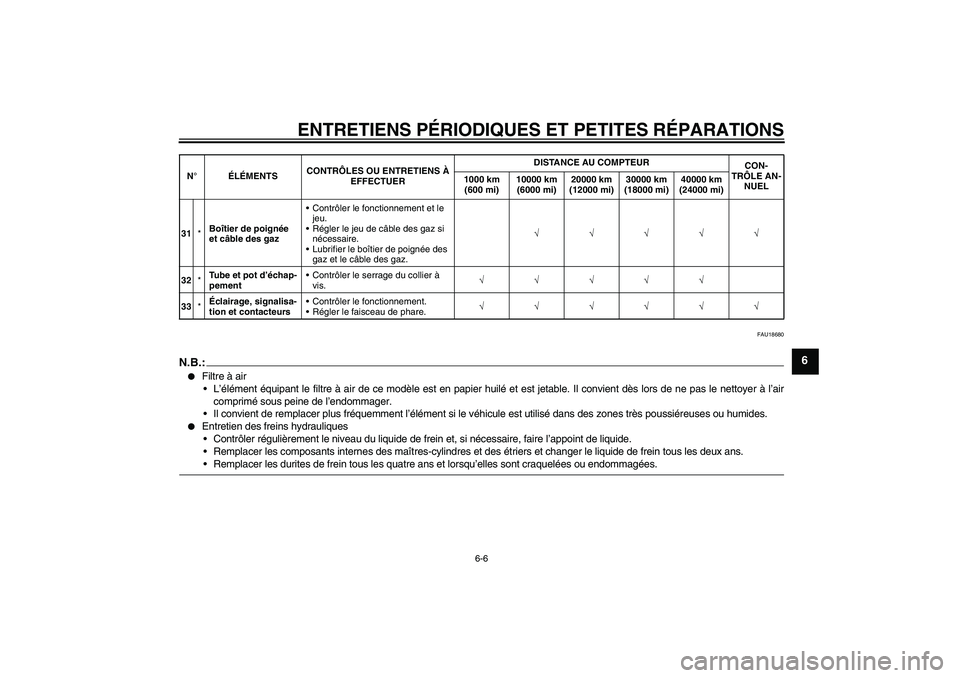

Page 45 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18680
N.B.:
Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
31*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
32*Tube et pot d’échap-
pementContrôler le serrage du collier à
vis.√√√√√
33*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CF1F0.book Page 6 Friday, August 31, 2007 9:31 AM

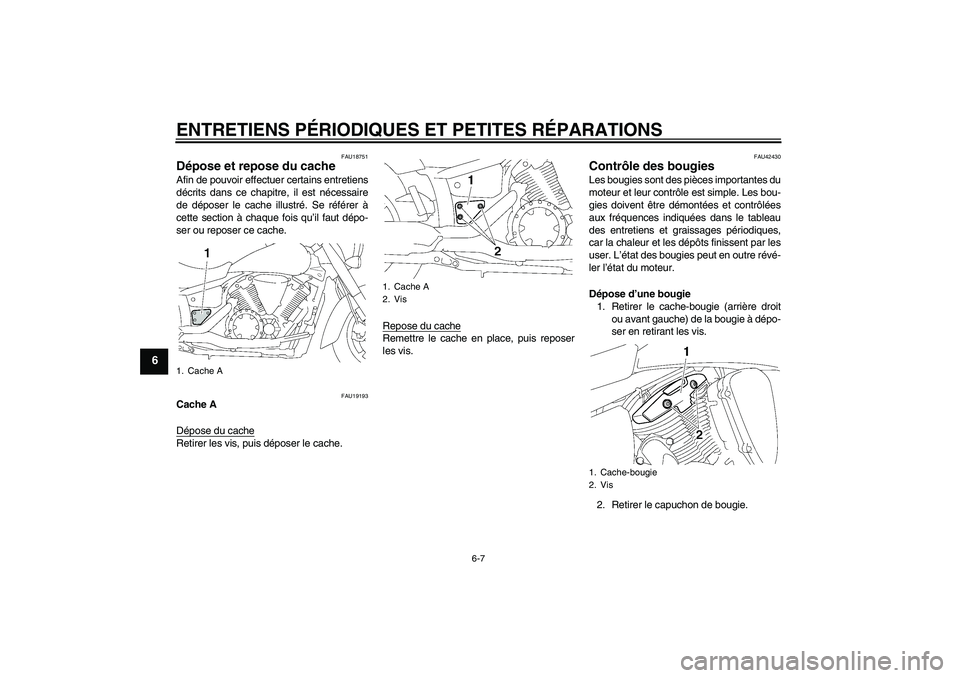

Page 46 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU18751
Dépose et repose du cache Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU19193
Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.Repose du cache
Remettre le cache en place, puis reposer
les vis.
FAU42430
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et leur contrôle est simple. Les bou-
gies doivent être démontées et contrôlées
aux fréquences indiquées dans le tableau
des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les
user. L’état des bougies peut en outre révé-
ler l’état du moteur.
Dépose d’une bougie
1. Retirer le cache-bougie (arrière droit
ou avant gauche) de la bougie à dépo-
ser en retirant les vis.
2. Retirer le capuchon de bougie.
1. Cache A
1. Cache A
2. Vis
1. Cache-bougie
2. Vis
U11CF1F0.book Page 7 Friday, August 31, 2007 9:31 AM

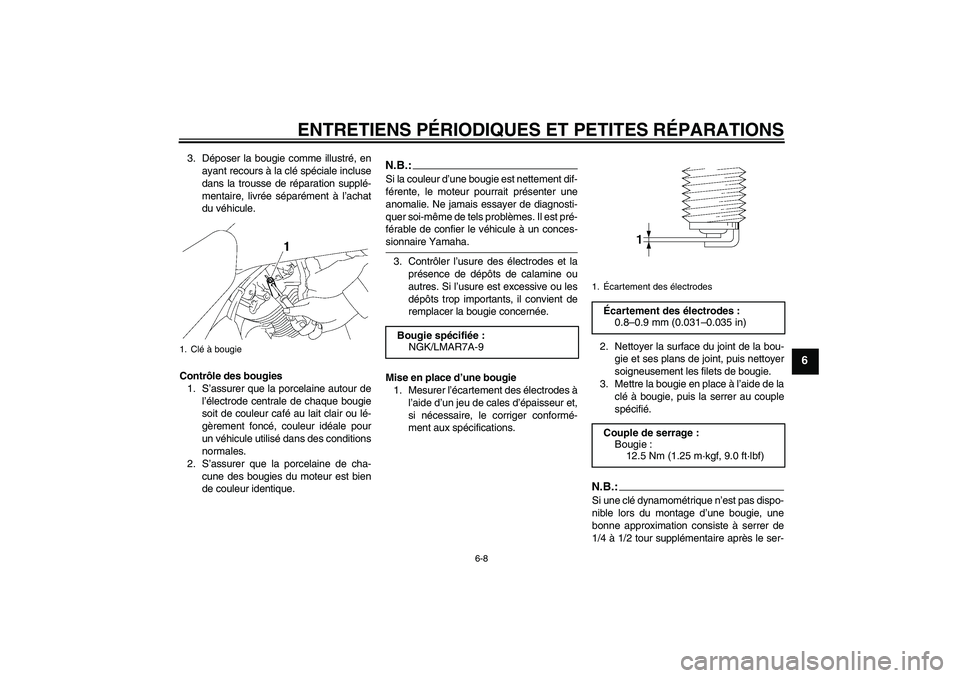

Page 47 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
3. Déposer la bougie comme illustré, en
ayant recours à la clé spéciale incluse
dans la trousse de réparation supplé-
mentaire, livrée séparément à l’achat
du véhicule.
Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie
soit de couleur café au lait clair ou lé-
gèrement foncé, couleur idéale pour
un véhicule utilisé dans des conditions
normales.
2. S’assurer que la porcelaine de cha-
cune des bougies du moteur est bien
de couleur identique.
N.B.:Si la couleur d’une bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.
3. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie concernée.
Mise en place d’une bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
1. Clé à bougie
Bougie spécifiée:
NGK/LMAR7A-9
1.Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U11CF1F0.book Page 8 Friday, August 31, 2007 9:31 AM

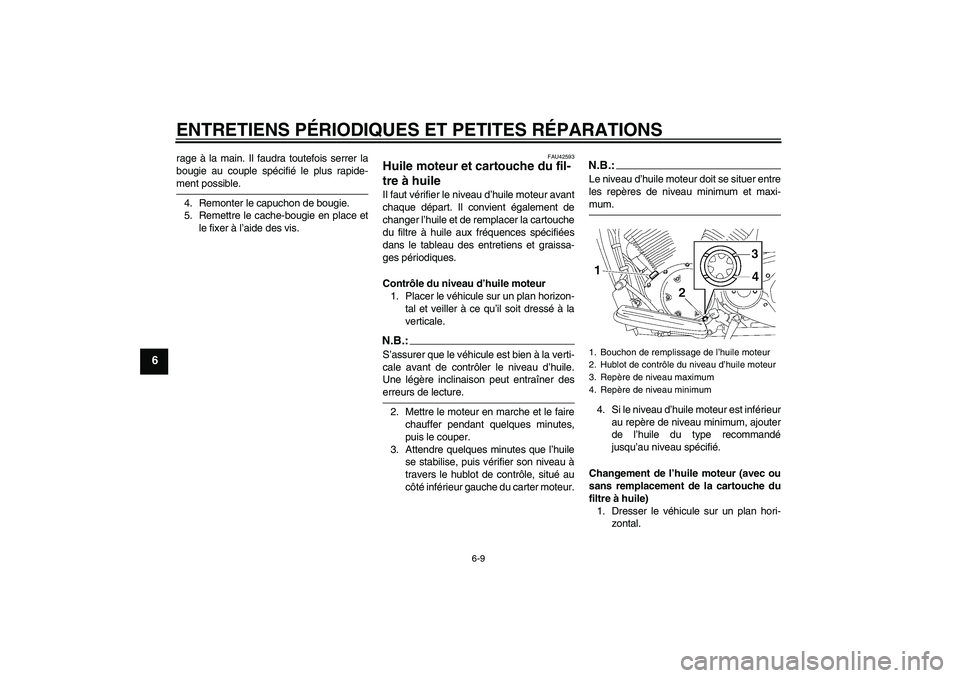

Page 48 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
5. Remettre le cache-bougie en place et
le fixer à l’aide des vis.
FAU42593
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
U11CF1F0.book Page 9 Friday, August 31, 2007 9:31 AM

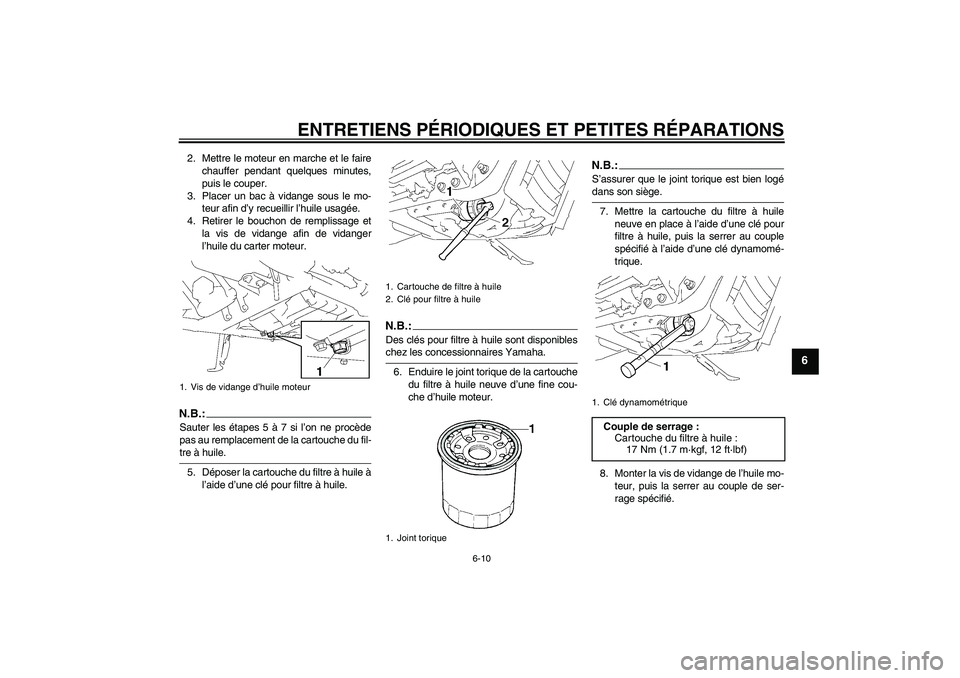

Page 49 of 88
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.:Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
1. Vis de vidange d’huile moteur
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
U11CF1F0.book Page 10 Friday, August 31, 2007 9:31 AM
Page 50 of 88

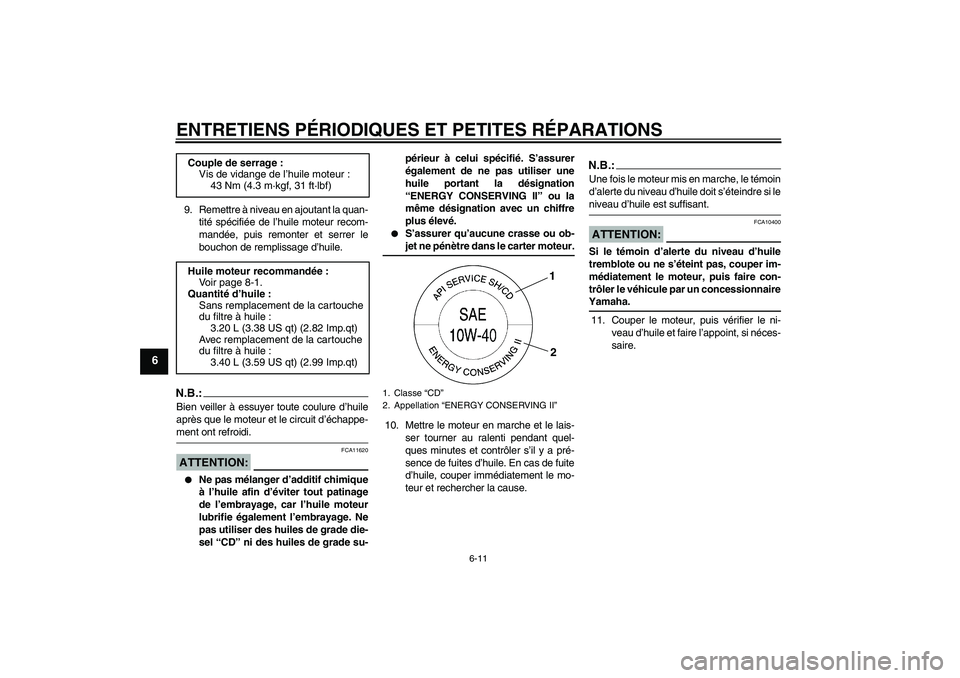

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION:
FCA11620
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.20 L (3.38 US qt) (2.82 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.40 L (3.59 US qt) (2.99 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U11CF1F0.book Page 11 Friday, August 31, 2007 9:31 AM
