YAMAHA XVS1300A 2009 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2009, Model line: XVS1300A, Model: YAMAHA XVS1300A 2009Pages: 90, PDF-Größe: 2.82 MB
Page 31 of 90

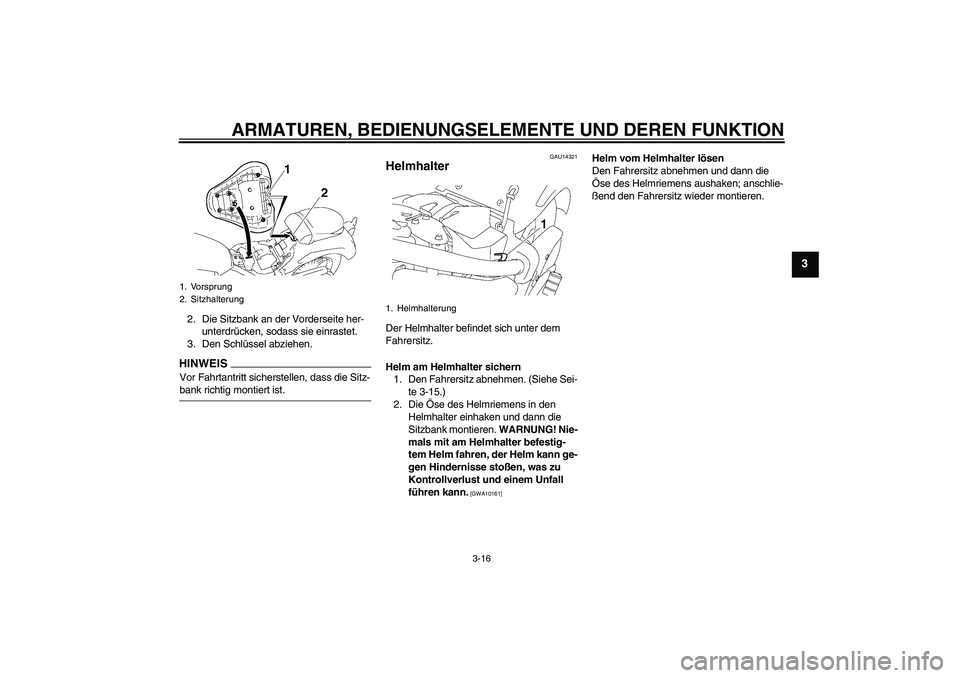

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
2. Die Sitzbank an der Vorderseite her-
unterdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14321
Helmhalter Der Helmhalter befindet sich unter dem
Fahrersitz.
Helm am Helmhalter sichern
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank montieren. WARNUNG! Nie-
mals mit am Helmhalter befestig-
tem Helm fahren, der Helm kann ge-
gen Hindernisse stoßen, was zu
Kontrollverlust und einem Unfall
führen kann.
[GWA10161]
Helm vom Helmhalter lösen
Den Fahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Fahrersitz wieder montieren.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
U11CG2G0.book Page 16 Thursday, August 28, 2008 9:20 AM
Page 32 of 90

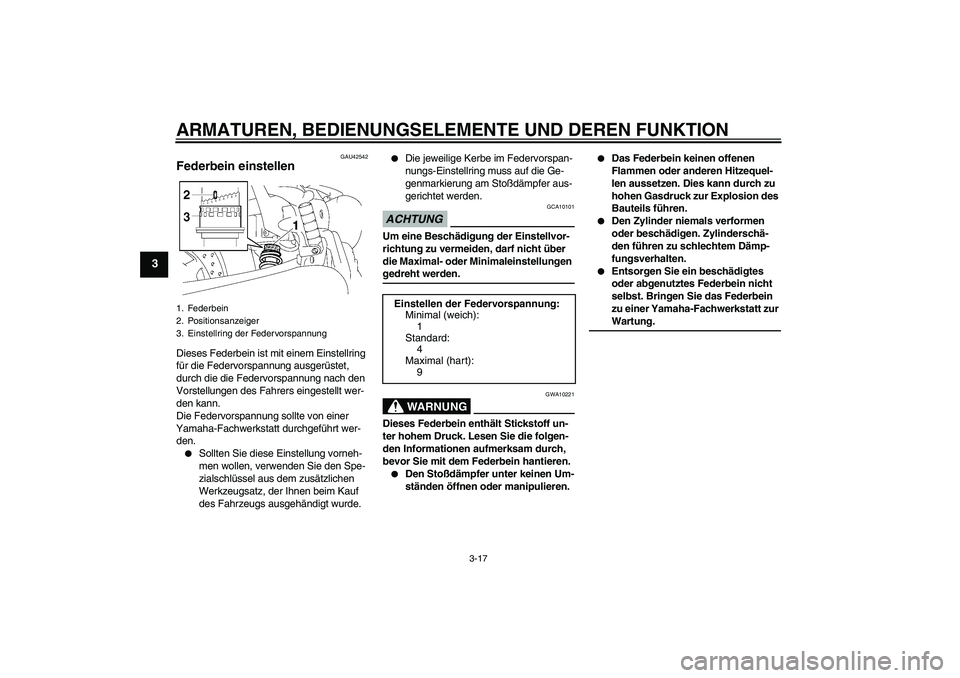

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU42542
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet,
durch die die Federvorspannung nach den
Vorstellungen des Fahrers eingestellt wer-
den kann.
Die Federvorspannung sollte von einer
Yamaha-Fachwerkstatt durchgeführt wer-
den.
Sollten Sie diese Einstellung vorneh-
men wollen, verwenden Sie den Spe-
zialschlüssel aus dem zusätzlichen
Werkzeugsatz, der Ihnen beim Kauf
des Fahrzeugs ausgehändigt wurde.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen gedreht werden.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur Wartung.
1. Federbein
2. Positionsanzeiger
3. Einstellring der Federvorspannung
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
4
Maximal (hart):
9
U11CG2G0.book Page 17 Thursday, August 28, 2008 9:20 AM
Page 33 of 90

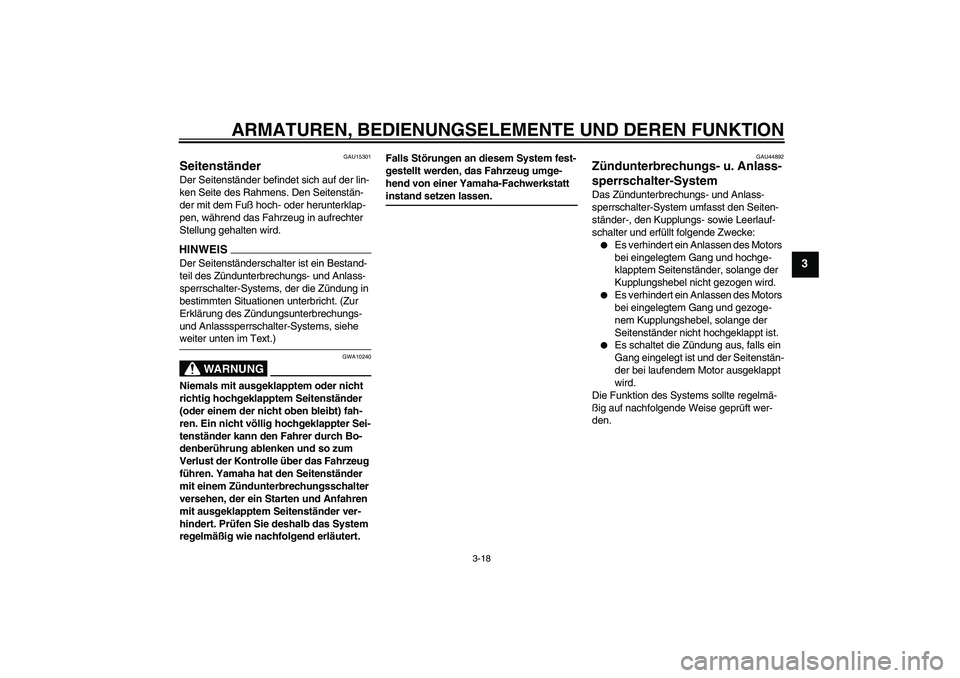

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU44892
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U11CG2G0.book Page 18 Thursday, August 28, 2008 9:20 AM
Page 34 of 90

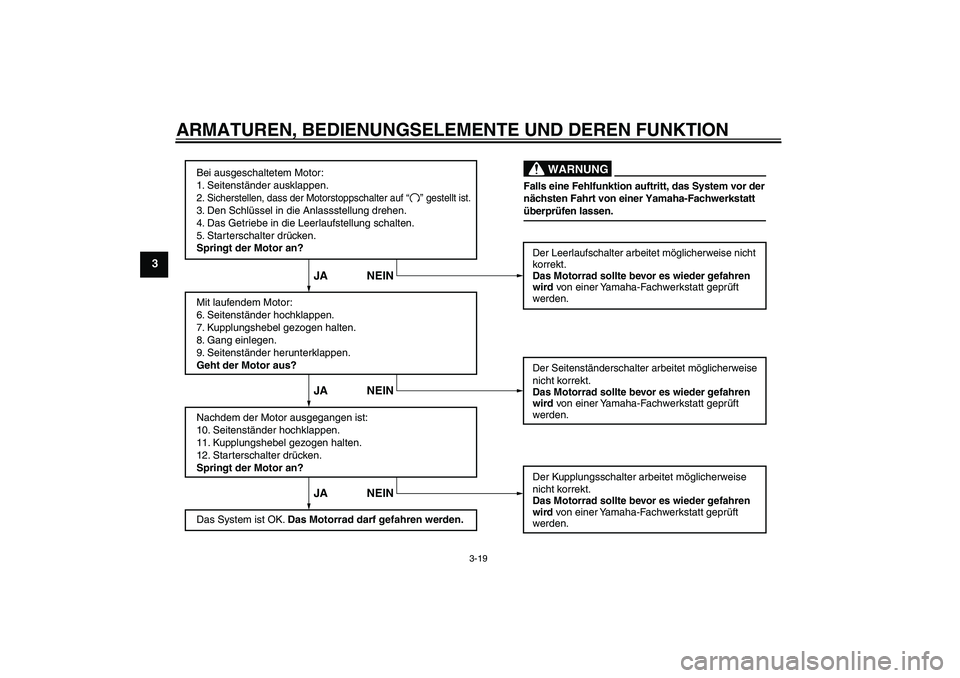

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U11CG2G0.book Page 19 Thursday, August 28, 2008 9:20 AM
Page 35 of 90
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-13
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-9
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-12
U11CG2G0.book Page 1 Thursday, August 28, 2008 9:20 AM
Page 36 of 90

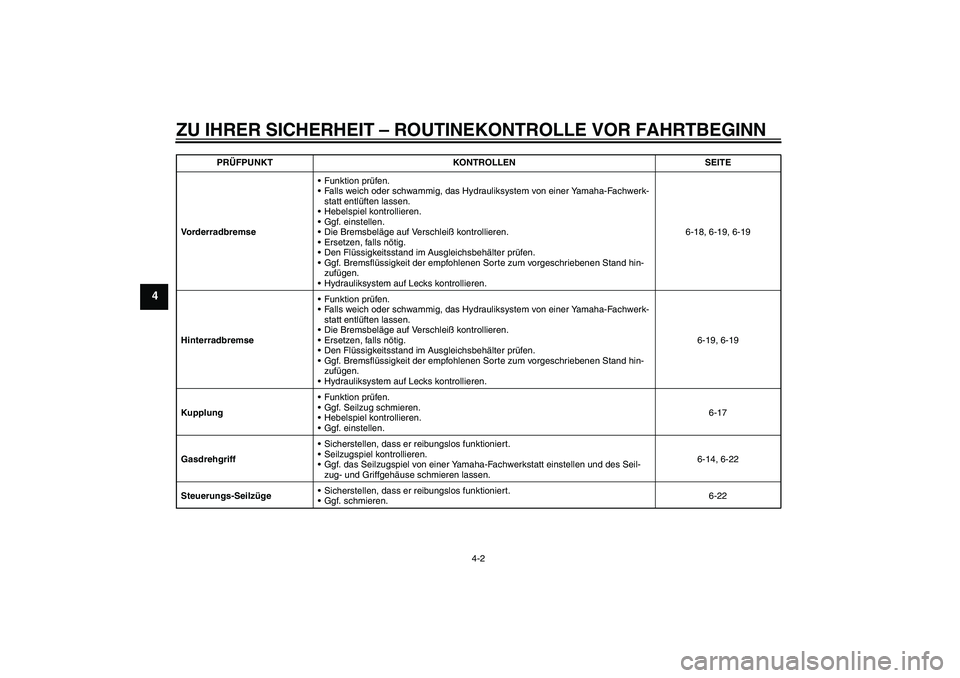

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Hebelspiel kontrollieren.
Ggf. einstellen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-18, 6-19, 6-19
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-19
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-17
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-22
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-22 PRÜFPUNKT KONTROLLEN SEITE
U11CG2G0.book Page 2 Thursday, August 28, 2008 9:20 AM
Page 37 of 90

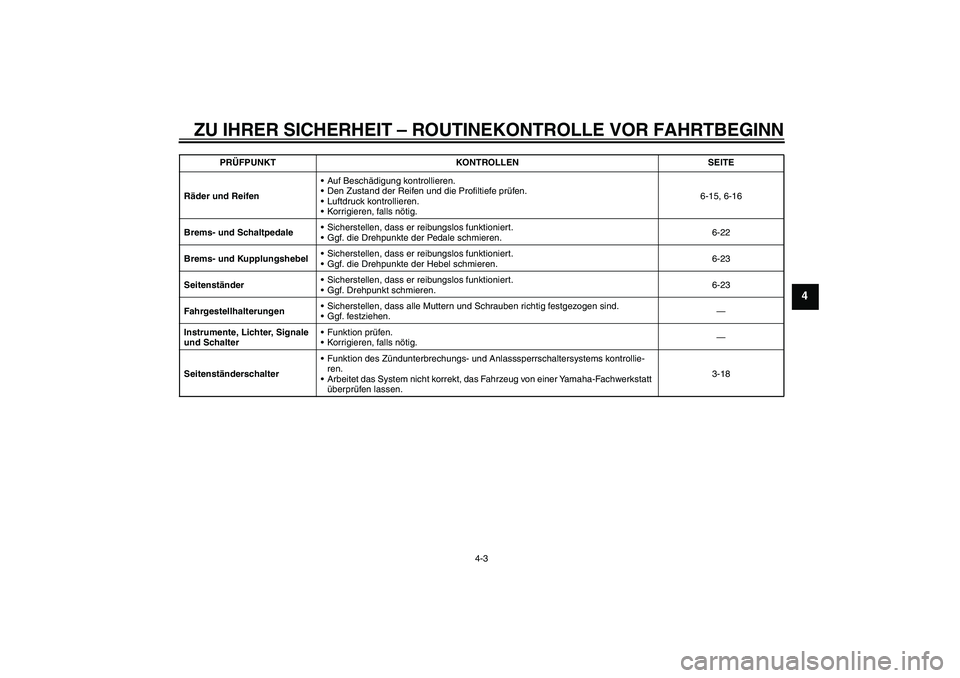

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-16
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-22
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-23
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-23
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.3-18 PRÜFPUNKT KONTROLLEN SEITE
U11CG2G0.book Page 3 Thursday, August 28, 2008 9:20 AM

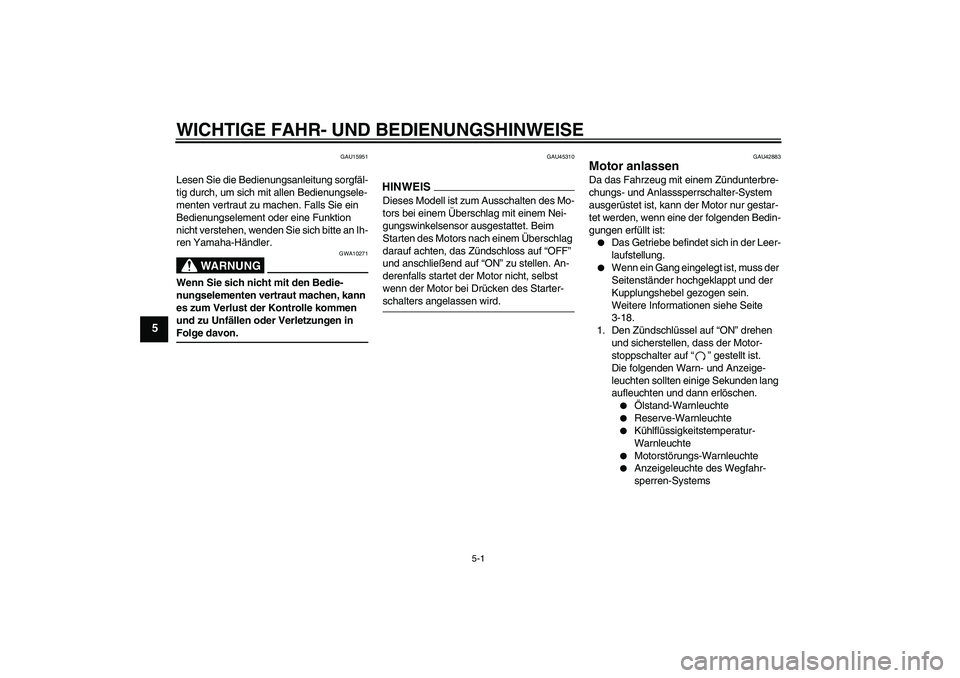

Page 38 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in Folge davon.
GAU45310
HINWEISDieses Modell ist zum Ausschalten des Mo-
tors bei einem Überschlag mit einem Nei-
gungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Überschlag
darauf achten, das Zündschloss auf “OFF”
und anschließend auf “ON” zu stellen. An-
derenfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Starter-schalters angelassen wird.
GAU42883
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-18.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Ölstand-Warnleuchte
Reserve-Warnleuchte
Kühlflüssigkeitstemperatur-
Warnleuchte
Motorstörungs-Warnleuchte
Anzeigeleuchte des Wegfahr-
sperren-Systems
U11CG2G0.book Page 1 Thursday, August 28, 2008 9:20 AM
Page 39 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
ACHTUNG
GCA11831
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
kontrolle der entsprechenden Warn- und Anzeigeleuchte.
2. Das Getriebe in die Leerlaufstellung
schalten. (Siehe Seite 5-2.) Die Leer-
lauf-Kontrollleuchte sollte aufleuchten.
Ist das nicht der Fall, den Stromkreis
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gewährleisten, den Motor
vor dem Losfahren immer erst
warmlaufen lassen. Niemals bei kal-
tem Motor zu stark beschleunigen!
[GCA11131]
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
GAU16671

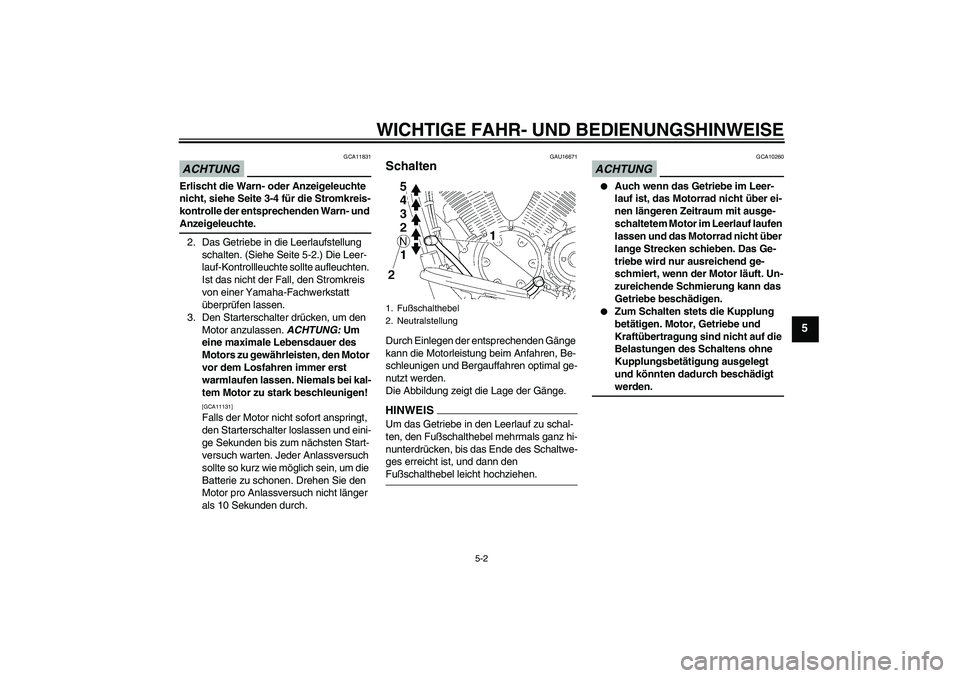

Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10260
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt werden.
1. Fußschalthebel
2. Neutralstellung
U11CG2G0.book Page 2 Thursday, August 28, 2008 9:20 AM
Page 40 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16810

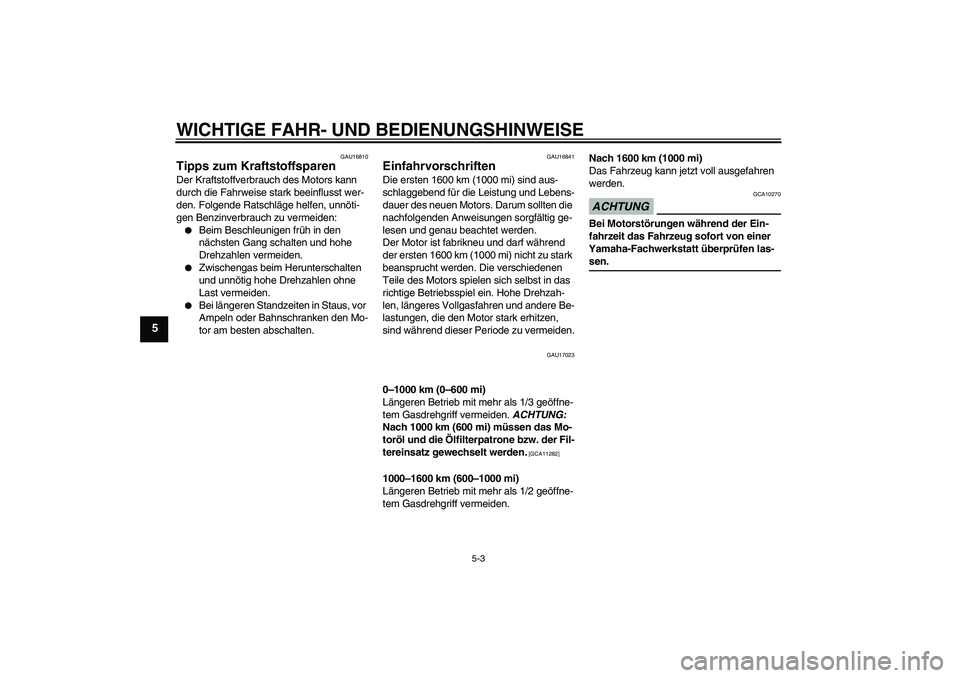

Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17023
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl und die Ölfilterpatrone bzw. der Fil-
tereinsatz gewechselt werden.
[GCA11282]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
U11CG2G0.book Page 3 Thursday, August 28, 2008 9:20 AM
